EDA设计实验报告

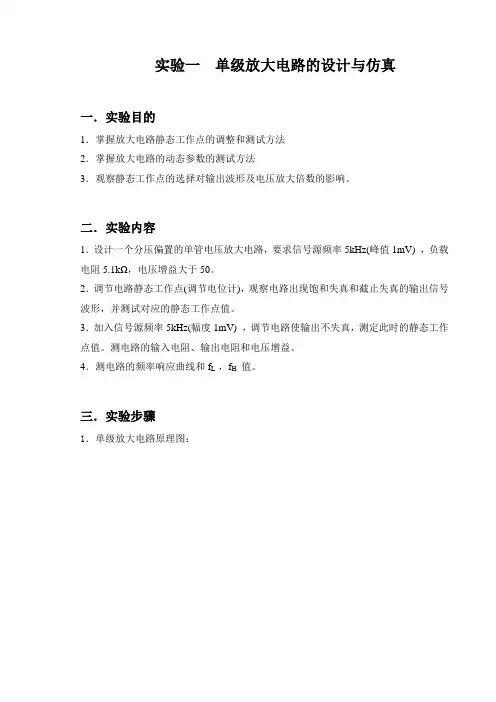

实验一单级放大电路的设计与仿真一．实验目的1．掌握放大电路静态工作点的调整和测试方法2．掌握放大电路的动态参数的测试方法3．观察静态工作点的选择对输出波形及电压放大倍数的影响。

二．实验内容1．设计一个分压偏置的单管电压放大电路，要求信号源频率5kHz(峰值1mV) ，负载电阻5.1kΩ，电压增益大于50。

2．调节电路静态工作点(调节电位计)，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。

3．加入信号源频率5kHz(幅度1mV) ，调节电路使输出不失真，测定此时的静态工作点值。

测电路的输入电阻、输出电阻和电压增益。

4．测电路的频率响应曲线和f L ，f H值。

三．实验步骤1．单级放大电路原理图：图一单级放大电路原理图满足实验要求，电压增益大于50。

2．电路失真情况分析：由于1mV下失真情况不明显，在观察时将电压源调整为20mV输入。

（1）电路饱和失真输出电压的波形图图二电路饱和失真输出电压的波形图图三电路饱和失真直流工作点分析此时静态工作点Vce=91.26844mV ,Vbe=658.01776mV，Ic=3.00218mA，Ib=129.26906uA此时发射极正偏，集电极正偏，则电路产生饱和失真。

（2）电路截止失真输出电压的波形图图四电路截止失真输出电压的波形图图五电路截止失真直流工作点分析此时静态工作点Vce=11.99643V ,Vbe=443.03357mV，Ic=902.24957nA，Ib=5.14668nA 因为Vbe<0.7V，所以发射极反偏，又集电极反偏，所以电路产生截止失真。

3．在电路输出信号最大不失真下测量输入、输出电阻和电压增益：（1）电路最大不失真波形图图六电路最大不失真波形图图七电路最大不失真直流工作点分析电路静态工作点值Vce=4.26569V ,Vbe=644.58273mV，Ic=1.99222mA，Ib=9.33965uA （2）测量输入、输出电阻和增益：三极管：β=Ic/Ib=1992.22/9.33965=213r be=r bb’+r b’e=r bb’+(1+β)26mV/I E =200+(1+213)26mV/1.99222mA=2992.86Ω①求输入电阻图八求输入电阻的电路图测量值Ri=U/I=1000/0.481=2079Ω.理论值Ri=(Rp+R4)//R3//Rbe=2282.73Ω.误差E=0.089%②求输出电阻图九求输出电阻的电路图测量值Ro=U/I=1000/0.434=2304Ω.理论值Ro=R1//Rce=24000Ω.误差E=0.04%③求电压增益图十求电压增益的电路图测量值Av=Uo/Ui=115理论值Av=— (R1//R5//Rce)/Rbe=121误差E=0.05%4．频率响应图十一幅频特性曲线和相频特性曲线图十二求f L，f H的数据中频幅度为119.2121dB，所以99*0.707=84.2956dB所以f L =1.2055kHz f H =23.9924MHz。

EDA综合设计1、七人表决器2、数字抢答器班级：电信一班姓名：马莎莎学号：2220102802EDA综合设计实验课题一、设计目的1、掌握用VNDL硬件描述语言做数字电路综合设计的方法。

2、熟练掌握程序的编译、仿真、生成模块及芯片引脚号码锁定方法并下载到目标芯片。

二、实验仪器ZY11EDA13BE型试验箱。

三、实验课题（一）、设计一个七人表决器1、流程图2、顶层原理图3、程序清单（1）、biaojueqiLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;entity biao isport (xin: in std_logic_vector ( 6 downto 0 );xout: out std_logic;xout0,xout1: out std_logic_vector ( 6 downto 0 ));end entity ;architecture bev of biao isbeginprocess ( xin )variable j: integer :=0;beginj:=0;for i in 0 to 6 loopif xin(i)='1' thenj:=j+1;end if;end loop;if j>3 thenxout<='1';else xout<='0';end if;case j isWHEN 0=>xout1<="1111110";WHEN 1=>xout1<="0110000";WHEN 2=>xout1<="1101101";WHEN 3=>xout1<="1111001";WHEN 4=>xout1<="0110011";WHEN 5=>xout1<="1011011";WHEN 6=>xout1<="1011111";WHEN 7=>xout1<="1110000";WHEN OTHERS=>xout1<="0000000";end case;case j isWHEN 7=>xout0<="1111110";WHEN 6=>xout0<="0110000";WHEN 5=>xout0<="1101101";WHEN 4=>xout0<="1111001";WHEN 3=>xout0<="0110011";WHEN 2=>xout0<="1011011";WHEN 1=>xout0<="1011111";WHEN 0=>xout0<="1110000";WHEN OTHERS=>xout0<="0000000";end case;end process;end architecture bev;(2)、mux2LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY mux2 ISPORT(CNTL,CNTH :IN STD_LOGIC_VECTOR(6 DOWNTO 0);CNTOUT:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);SEL:in STD_LOGIC_VECTOR(2 DOWNTO 0));END mux2;ARCHITECTURE BEHA V OF mux2 ISBEGINPROCESS(sel)BEGINCASE sel ISWHEN"000"=>CNTOUT<=CNTL;WHEN"001"=>CNTOUT<=CNTH;WHEN OTHERS=>CNTOUT<="0000000";END CASE;END PROCESS;END BEHA V;（3）、cnt2LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY cnt2 ISPORT(CP,RESET:IN STD_LOGIC;SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END cnt2;ARCHITECTURE BEHA V OF cnt2 ISSIGNAL SEC:STD_LOGIC_VECTOR(2 DOWNTO 0); BEGINPROCESS(RESET,CP)BEGINIF(RESET='0')THENSEC<="000";ELSIF(CP'EVENT AND CP='1')THENIF(SEC="001")THENSEC<="000";ELSESEC<=SEC+1;END IF;END IF;END PROCESS;SEL<=SEC;END BEHA V;4、仿真波形5、引脚号码锁定分布表实验符号对应附录符号管脚Xin[0] K1 PIN_45Xin[1] K2 PIN_46Xin[2] K3 PIN_47Xin[3] K4 PIN_53Xin[4] K5 PIN_54Xin[5] K6 PIN_55Xin[6] K7 PIN_56Sel[0] A PIN_7Sel[1] B PIN_8Sel[2] C PIN_9clk 9 PIN_79clear K8 PIN_57xout LED16 PIN_44Seg[0] a PIN_10Seg[1] b PIN_11Seg[2] c PIN_12Seg[3] d PIN_13Seg[4] e PIN_14Seg[5] f PIN_15Seg[6] g PIN_166、生成模块符号（二）、数字抢答器1、设计方框图2、顶层设计原理图3、程序清单（1）、qiangdajianbelibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity qdjb isport(rst,start,clk2:in std_logic;s0,s1,s2:in std_logic;states:buffer std_logic_vector(3 downto 0);c0,c1,c2 :buffer std_logic;tmp,q,p:out std_logic);end qdjb;architecture one of qdjb isbeginprocess(s0,rst,start,s1,s2,clk2)beginif rst='0' thenq<='0';tmp<='0';states<="0000";elsif start='0' thenp<=s0 or s1 or s2 ;if (s0='1' )then states<="0001";end if ;if (s1='1' ) then states<="0010";end if ;if (s2='1' ) then states<="0011";end if ;elsif clk2'event and clk2='1'and start='1' then if (s0='1' )then states<="0001";c0<='1';c1<='0';c2<='0';end if ;if (s1='1' ) then states<="0010";c0<='0';c1<='1';c2<='0';end if ;if (s2='1' ) then states<="0011";c0<='0';c1<='0';c2<='1';end if ;q<=s0 or s1 or s2 ;tmp<=not(s0 or s1 or s2) ;end if ;end process ;end one;(2)、cnt20library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity CNT20 isport(CLK,EN,CR :in std_logic;co :out std_logic;QH,QL:out std_logic_vector(3 downto 0));end CNT20;architecture a of CNT20 issignal QNH,QNL :std_logic_vector(3 downto 0);beginco<='1'when(QNL=0 and QNH=0 and EN='1')else'0';process(CLK,CR)beginif(CR='0')thenQNH<="0001";QNL<="1001";elsif(CLK'EVENT and CLK='1')thenif(EN='1')thenif QNL=0 and QNH=0 thenQNL<="1001";QNH<="0001";elsif QNL=0 thenQNL<="1001";QNH<=QNH-1;elseQNl<=QNl-1;end if;end if;end if;end process;QH<=QNH;QL<=QNL;end a;(3)、mux2library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity mux2 isport(in1,in2:in std_logic;sel:in std_logic;q:out std_logic);end mux2;architecture arc_mux2 of mux2 isbeginq<=in1 when sel='0'elsein2 when sel='1';end arc_mux2;(4)、dongtaisaomiaolibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity sjxz isport (a,b,c: in std_logic_vector(3 downto 0);clk2,rst: in std_logic;s: out std_logic_vector(2 downto 0);y: out std_logic_vector(3 downto 0) );end sjxz;architecture body_chooser of sjxz issignal count: std_logic_vector (2 downto 0);begins<=count;process(clk2,rst)beginif(rst='0')then count<="000";elsif(clk2'event and clk2='1')thenif(count>="010")thencount<="000";else count<=count+1;end if;end if;case count iswhen "000"=>y<=a;when "001"=>y<=b;when "010"=>y<=c;when others=>null;end case;end PROCESS;end body_chooser;(5)、BCDdecoderLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY YMQ ISPORT(AIN4: IN STD_LOGIC_VECTOR(3 DOWNTO 0);DOUT7: OUT STD_LOGIC_VECTOR(6 DOWNTO 0));END YMQ;ARCHITECTURE ART OF YMQ ISBEGINPROCESS(AIN4)BEGINCASE AIN4 ISWHEN "0000"=>DOUT7<="1111110"; --0 WHEN "0001"=>DOUT7<="0110000"; --1 WHEN "0010"=>DOUT7<="1101101"; --2 WHEN "0011"=>DOUT7<="1111001"; --3 WHEN "0100"=>DOUT7<="0110011"; --4 WHEN "0101"=>DOUT7<="1011011"; --5 WHEN "0110"=>DOUT7<="1011111"; --6 WHEN "0111"=>DOUT7<="1110000"; --7 WHEN "1000"=>DOUT7<="1111111"; --8 WHEN "1001"=>DOUT7<="1111011"; --9 WHEN OTHERS=>DOUT7<="0000000";END CASE;END PROCESS;END ARCHITECTURE ART;4、仿真波形5、引脚号码锁定分布表实验符号对应附录符号管脚rst1 K1 PIN_45Rst3 K3 PIN_47start K2 PIN_58S0 K5 PIN_54S1 K6 PIN_55S2 K7 PIN_56Clk1 9 PIN_79Clk2 7 PIN_80Clk3 8 PIN_183Warn LED16 PIN_44Warn8 LED15 PIN_41dout[0] a PIN_10dout[1] b PIN_11dout[2] c PIN_12dout[3] d PIN_13dout[4] e PIN_14dout[5] f PIN_15dout[6] g PIN_16Sel[0] A PIN_7Sel[1] B PIN_8Sel[2] C PIN_9 6、生成模块符号四、实验总结这次EDA课程设计，学到了很多很多的东西，不仅可以巩固以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。

EDA实验报告班级：姓名：目录实验一：七段数码显示译码器设计 (1)摘要 (1)实验原理 (1)实验方案及仿真 (1)引脚下载 (2)实验结果与分析 (3)附录 (3)实验二：序列检测器设计 (6)摘要 (6)实验原理 (6)实现方案及仿真 (6)引脚下载 (7)实验结果与分析 (8)实验三：数控分频器的设计 (11)摘要 (11)实验原理 (11)方案的实现与仿真 (11)引脚下载 (12)实验结果及总结 (12)附录 (12)实验四：正弦信号发生器 (14)摘要 (14)实验原理 (14)实现方案与仿真 (14)嵌入式逻辑分析及管脚下载 (16)实验结果与分析 (17)附录 (18)实验一：七段数码显示译码器设计摘要：七段译码器是一种简单的组合电路，利用QuartusII的VHDL语言十分方便的设计出七段数码显示译码器。

将其生成原理图，再与四位二进制计数器组合而成的一个用数码管显示的十六位计数器。

整个设计过程完整的学习了QuartusII的整个设计流程。

实验原理：七段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是2进制的，所以输出表达都是16进制的，为了满足16进制数的译码显示，最方便的方法就是利用译码程序在FPGA\CPLD中来实现。

本实验作为7段译码器，输出信号LED7S的7位分别是g、f、e、d、c、b、a，高位在左，低位在右。

例如当LED7S 输出为“1101101”时，数码管的7个段g、f、e、d、c、b、a分别为1、1、0、1、1、1、0、1。

接有高电平段发亮，于是数码管显示“5”。

实验方案及仿真：I、七段数码显示管的设计实现利用VHDL描述语言进行FPGA上的编译实现七段数码显示译码器的设计。

运行QuartusII在G:\QuartusII\LED7S\下新建一个工程文件。

新建一个vhdl语言编译文件，编写七段数码显示管的程序见附录1-1。

实验一五人表决器设计一、实验目的1 加深对电路理论概念的理解3 加深计算机辅助分析及设计的概念4 了解及初步掌握对电路进行计算机辅助分析的过程二、实验要求制作一个五人表决器，共五个输入信号，一个输出信号。

若输入信号高电平数目多于低电平数目，则输出为高，否则为低。

三、实验原理根据设计要求可知，输入信号共有2^5=32种可能，然而输出为高则有15种可能。

对于本设计，只需一个模块就能完成任务，并采用列写真值表是最简单易懂的方法。

四、计算机辅助设计设A,B,C,D,E引脚为输入引脚，F为输出引脚。

则原理图如1所示图1.1 五人表决器原理图实验程序清单如下：MODULE VOTEA,B,C,D,E PIN;F PIN ISTYPE 'COM';TRUTH_TABLE([A,B,C,D,E]->[F])[0,0,1,1,1]->[1];[0,1,1,1,0]->[1];[0,1,0,1,1]->[1];[0,1,1,0,1]->[1];[1,0,1,1,1]->[1];[1,1,0,1,1]->[1];[1,1,1,0,1]->[1];[1,1,1,1,0]->[1];[1,1,1,0,0]->[1];[1,1,0,1,0]->[1];[1,1,1,1,1]->[1];[1,1,0,0,1]->[1];[1,0,0,1,1]->[1];[1,0,1,0,1]->[1];[1,0,1,1,0]->[1];END五、实验测试与仿真根据题目要求，可设输入分别为：0，0，0，0，0；1，1，1，1，1；1，0，1，0，0；0，1，0，1，1。

其测试程序如下所示：MODULE fivevoteA,B,C,D,E,F PIN;X=.X.;TEST_VECTORS([A,B,C,D,E]->[F])[0,0,0,0,0]->[X];[1,1,1,1,1]->[X];[1,0,1,0,0]->[X];[0,1,0,1,1]->[X];END测试仿真结果如图1.2所示：图1.2 五人表决器设计仿真图可知，设计基本符合题目要求。
