GNSS控制网的布设

卫星定位平面控制网的建立具有全球导航定位能力的卫星定位导航系统称为全球卫星导航系统，英文全称为Global Navigtion Satallite System，英文缩写GNSS。

目前已有的导航系统有：美国的全球卫星定位系统（GPS）：（24＋6）；俄罗斯的全球卫星导航系统（GLONASS）：（30）。

正在发展的有欧盟的伽利略全球卫星定位系统（GALILEO）：（27＋3）；中国的北斗卫星导航系统（COMPASS）：（30＋5）。

本任务主要认识全球卫星定位系统（GPS）的原理与完成工程建设平面控制网的建立。

一、GPS定位系统的组成GPS的整个系统由空间部分、地面监控部分、用户部分三大部分组成，如图1.2.1。

图1.2.1 GPS定位系统的组成1.空间部分如图1.2.2所示，GPS的空间部分由24颗工作卫星组成GPS卫星星座，其中21颗为可用于导航的卫星，3颗为可活动的备用卫星。

这24颗卫星分布在6个倾角为55°的轨道平面上绕地球运行，各轨道面之间夹角为60°，运行轨道平均高度为20 200 km，卫星运行周期11 h 58 min（12恒星时）。

这样的布局可以保证地球上任一点，任意时刻可以收到4颗以上卫星信号，实现实时定位。

图1.2.3为工作卫星外形，主要作用是向地面用户连续不断发射用于定位导航的卫星信号。

2.地面监控部分GPS的监控部分是由分布在全球的若干个跟踪站构成的监控系统组成，根据作用不同，监控系统由1个主控站、5个监控站、3个注入站组成。

图1.2.2 GPS卫星星座分布图1.2.3 GPS工作卫星（1）主控站设立在美国科罗拉多的法尔孔空军基地。

它的作用是根据各监控站对GPS卫星的观测数据，计算出各卫星的星历、卫星状态、钟差改正等参数，并将这些数据通过注入站注入卫星中；同时，它还对卫星进行控制，向卫星发布指令，当工作卫星出现故障时，调度备用卫星，替代失效的工作卫星工作。

河南科技Henan Science and Technology电气与信息工程总第877期第6期2024年3月收稿日期：2023-09-12作者简介：李谋思（1991—），男，硕士，工程师，研究方向：岩土工程监测及测量。

轨道交通GNSS 控制网的建立及数据分析处理李谋思1 刘志锋2（1.武汉市勘察设计有限公司，湖北 武汉 430022；2.广州地铁设计研究院股份有限公司，广东 广州 510010）摘 要：【目的】研究城市轨道交通平面首级GNSS 控制网的布设方法及数据分析处理，总结项目经验。

【方法】结合城市轨道交通平面首级GNSS 控制测量的规范要求及工程实际情况，以某市轨道交通四号线GNSS 控制网的建立及数据处理过程为例，采用框架网、线路网的分级布设，介绍了地铁GNSS 控制网的主要精度要求、测点布设原则、外业采集过程、数据处理流程、质量检验等方法。

【结果】控制网布设时应与相邻线路控制网重合点进行联测；点位选取除须符合规范要求外，还应与线路走向及施工相配合，与相邻线路控制点联测，保证点位精度；数据处理过程中需特别注意同步环及异步环精度，针对长基线、车站附近控制点等重要位置应采用测量机器人进行边长观测及修正。

【结论】城市轨道交通平面首级GNSS 控制网的布设是一个费时费力的过程，数据分析处理对技术人员经验要求较高，该控制网测设，能够很好地满足生产要求，对类似工程具有一定的借鉴意义。

关键词：GNSS 控制网布设；框架网；线路网；数据处理；轨道交通中图分类号：TG333 文献标志码：A 文章编号：1003-5168（2024）06-0011-05DOI ：10.19968/ki.hnkj.1003-5168.2024.06.002Establishment and Data Analysis of GNSS Control Network of Rail TransitLI Mousi 1 LIU Zhifeng 2(1.Wuhan Geotechnical Engineering and Surveying Co., LTD, Wuhan 430022, China; 2.Guangzhou Metro De⁃sign & Research Institute Co. Ltd, Guangzhou 510000, China)Abstract: [Purposes ] This paper aims to study the layout method and data analysis and processing of thefirst level GNSS control network for urban rail transit, thus summarizing project experience. [Methods ] Combined with the specification requirements of the first-level GNSS control measurement of urban railtransit plane and the actual situation of the project, and taking the establishment and data processing of the GNSS control network for Line 4 of a certain city's rail transit as an example, the hierarchical layoutof the frame network and the line network is adopted. The main accuracy requirements of the subway GNSScontrol network, the principle of measuring point layout, the field collection process, data processing flow,quality inspection and other methods are introduced. [Findings ] When laying out the control network, it is advisable to conduct joint measurement with the overlapping points of the adjacent line control network. The selection of point positions should not only comply with the requirements of the specifications, but also be coordinated with the line direction and construction, and should be connected with the adjacent line control points to ensure the accuracy of point positions; During the data processing process, special attention should be paid to the accuracy of synchronous and asynchronous loops. For important partssuch as long baselines and control points near stations, measurement robots can be used for edge lengthobservation and correction. [Conclusions] The layout of the first level GNSS control network for urban rail transit is a time-consuming and laborious process, and data analysis and processing require high ex⁃perience from technical personnel. The control network measurement can well meet production require⁃ments and has certain guiding significance for similar projects.Keywords:GNSS control network deployment; frame network; line network; data process; rail transit0 引言近年来，国内各大城市的在建地铁线路快速增加，线路之间穿越、交叉越来越频繁，超长站间距也越来越普遍。

GNSS网1一、填空题（共18题，100分）1、基准站网由（）、（）、（）组成正确答案：基准站、数据中心、数据通信网络2、连续运行基准站设备有：（）6种。

正确答案：GNSS接收机、GNSS天线、不间断电源，计算机和机柜气象设备、通信设备、雷电防护设备3、连续运行基准站的基建设备有：（）6种组成正确答案：防雷、电气、通信、观测墩、观测室、工作室4、国家基准站网：全国均匀分布，站间距（）km作用：用于维持和更新（）参考框架开展全国范围内高精度定位、导航、工程建设、地震监测、气象预报等国民经济建设、国防建设和科学研究服务。

正确答案：100-200国家地心坐标5、区域基准站网：服务于省、市、自治区。

站间距70km，<70km提供（）精度的服务，>70km提供（）精度的服务。

正确答案：厘米级、分米级6、国家基准站网的基本产品有哪五种（）正确答案：原始数据、基准站信息、站坐标及精度、站速度、气象数据7、区域基准站网的基本产品有哪四种（）正确答案：原始数据、基准站信息、站坐标及精度、气象数据8、专业应用基准站网的基本产品有哪一种（）正确答案：原始数据9、国家基准站网提供的高级产品有哪四种（）正确答案：基准站坐标时间序列、事后及预报精密星历、精密卫星钟差、电离层及对流层10、区域基准站网提供的高级产品有哪两种（）正确答案：实时载波相位和伪距差分数据、气象数据11、基准站的观测环境要求：a:应远离（）的（）等，距离不小于（)m。

b：选点时应避开易产生()的地物（如高达建筑、树木、水体、海滩和易积水地带），距离应>()m。

60()正确答案：稳定、屋顶13、基准站的依托保障a:便于接入的（）。

b：稳定、安全可靠的（）c：便利的（），便于人员往来和车辆运输d：良好的（）条件e：具有建设用地及基本（）保障f：具有良好的（）环境。

正确答案：公共或专用通信网络、电源、交通、土建、基础设施、安全保障14、基准站选择后提交成果a:（）报告b:（）照片c:（）或其他用地文件d:（）证明或建筑物结构证明e:（）之记f:（）数据和结果分析g:收集的其他资料。

gnsse级控制网技术设计书范文一、概述。

朋友们！咱们要搞一个GNSS（全球导航卫星系统）E级控制网啦。

这个控制网呢，就像是给大地测量这个大拼图的小碎片们找到准确的位置标记一样重要。

简单说，它能为很多测量相关的事儿提供精确的基础框架哦。

二、测区概况。

1. 地理位置。

咱们这个测区啊，在[具体地理位置]，这里有山有水有房子，是一个充满生机的地方。

就像一个宝藏地等待着我们去探索测量。

2. 地形地貌。

地形还挺多样的呢。

有些地方是小丘陵，就像大地起了小包包；还有些平坦的田野，就像大地的大床一样平。

这可给我们的测量带来了点小挑战，不过咱不怕。

3. 交通状况。

交通嘛，大部分地方都有公路能到，但是有些偏远的角落，可能就只能靠咱们的“11路”（两条腿走路啦），不过这也算是锻炼身体的好机会嘛。

三、已有资料分析。

1. 控制点资料。

之前有一些控制点资料，但是有些已经有点老啦，就像过期的面包，虽然可能还有点用处，但得小心对待。

我们得对这些旧控制点进行实地检查，看看还能不能用，可不能盲目相信。

2. 地形图资料。

地形图资料有一些，不过分辨率和精度也不完全满足咱们现在E级控制网的要求。

只能当个参考，就像看电影前看了个预告片，大概知道个样子，但实际内容还得自己去挖掘。

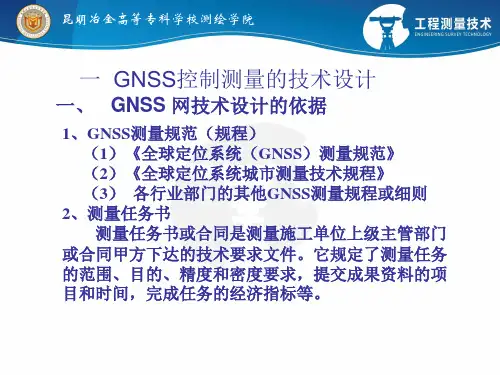

四、测量依据。

1. 相关规范。

咱们得按照[具体GNSS测量规范名称]来搞这个事儿。

这规范就像是咱们测量界的宪法，得严格遵守。

比如说，里面对观测时间、卫星高度角啥的都有明确规定，咱们可不能乱来。

2. 精度要求。

E级控制网的精度要求嘛，平面精度要达到[X]厘米，高程精度要达到[Y]厘米。

这就像是给我们划了个小圈，我们的测量结果得准确地落在这个圈里才行。

五、测量仪器及软件。

1. 仪器选择。

我们打算用[仪器型号]的GNSS接收机。

这个小家伙可厉害啦，就像一个超级精确的小侦探，能准确地捕捉卫星信号。

而且它精度高、稳定性好，就像一个靠谱的小伙伴，在测量的路上不会掉链子。

2. 软件使用。

《GNSS定位测量》课程标准一、课程性质、地位和作用GNSS定位测量技术现已广泛应用于国民经济建设的各个领域，并积极引领着测绘科学技术的新发展，代表了工程测量技术的先进性和高科技性，在现代测绘科学技术教学中处于重要地位。

《GNSS定位测量》是测绘地理信息技术专业的专业核心技能课程，并承担测绘地理信息技术专业《GNSS定位测量》精湛技能认证项目。

二、教学基本要求本课程以工学结合、任务驱动、情境导入为教学理念。

授课对象主要是高职高专类测绘地理信息技术、工程测量技术、摄影测量与遥感技术、测绘工程技术、地籍测量与土地管理等测绘类专业学生，同时水利水电工程、工程监理、道路与桥梁、房屋建筑技术、市政工程技术、施工技术与管理、水文与水资源等相关专业的学生也可以使用。

针对测绘在各行业的中应用，国家测绘地理信息局与劳动和社会保障部共同组织确定了大地测量员、摄影测量员、地图制图员、工程测量员和地籍测绘员5个测绘行业特有职业。

这5个职业与房产测量员一起构成了测绘行业6个特有职业。

通过对大地测量、摄影测量、地图制图、工程测量、地籍测量和房产测量等岗位进行调研，并对工作内容进行总结，对工作所需要的能力要求进行分析，确定工作任务。

设置教学项目和任务。

大地测量员、摄影测量员、地图制图员、工程测量员、地籍测量员和房产测量员6个职业的工作任务分析表参见表2。

表1 大地测量员工作任务分析表三、课程教学方法与手段本课程教学过程中使用的教学方法有：讲授法、案例教学法、情景教学法、讨论法。

1.讲授法。

讲授法是最基本的教学方法，对重要的理论知识的教学采用讲授的教学方法，直接、快速、精炼的让学生掌握，为学生在实践中能更游刃有余的应用打好坚实的理论基础。

2.案例教学法。

在教师的指导下，由学生对选定的具有代表性的典型案例，进行有针对性的分析、审理和讨论，做出自己的判断和评价。

这种教学方法拓宽了学生的思维空间，增加了学习兴趣，提高了学生的能力。

案例教学法在课程中的应用，充分发挥了它的启发性、实践性，开发了学生思维能力，提高了学生的判断能力、决策能力和综合素质。

全国注册测绘师资格考试《测绘案例分析》主讲：张杰扫一扫了解更多资讯1.2 GNSS大地控制网1.2.1 知识要点1.2.1.1 建立大地控制网的方法1.2.1.2 建立大地控制网的基本原则1.2.1.3 大地控制网的布设1.常规大地测量常规大地测量方法包括三角测量法、导线测量法、三边测量法及边角同测法等。

（1）三角测量法。

控制网构成三角形网状，观测方向需通视。

三角网的观测量是网中的全部（或大部分）方向值。

（2）导线测量法。

（3）三边测量法及边角同测法。

2.导航卫星定位技术（1）GNSS用于大地测量控制网的建立，通常采用静态观测模式，（2）GB/T 28588—2012《全球导航卫星系统连续运行基准站网技术规范》（3）GB/T 18314—2009《全球定位系统（GPS）测量规范》1. 一等大地控制网（1）一等大地控制网由卫星定位连续运行基准站构成，它是国家大地基准的骨干和主要支撑，以实现和维持我国三维、动态地心坐标系统，保证大地控制网点位三维地心坐标的精度和现势性。

（2）一等大地控制网的卫星定位连续运行基准站地心坐标分量年平均中误差应不超过0.5mm，相对精度不低于1×10-8，坐标年变化率中误差水平方向应不超过2mm，垂直方向应不超过3mm。

（3）一等大地控制网点应均匀分布，覆盖我国国土。

（4）在满足条件的情况下，宜布设在国家一等水准路线附近和国家一等水准网的结点处2. 二等大地控制网二等大地控制网布测目的是：（1）实现对国家一、二等水准网的大尺度稳定性监测;（2）结合精密水准测量、重力测量等技术，精化我国似大地水准面;（3）为三、四等大地控制网和地方大地控制网的建立提供起始数据。

（4）二等大地控制网相邻点间基线水平分量的中误差不应超过5mm，垂直分量的中误差不应超过10mm;各控制点的相对精度应不低于1×10-7，其点间平均距离不应超过50km。

（5）二等大地控制网点应在均匀布设的基础上，综合考虑应用服务和对国家一、二等水准网的大尺度稳定性监测等因素。

ＤＯＩ:１０ １６６１７/ｊ ｃｎｋｉ １１￣５５４３/ＴＫ ２０１９ １２ ０６抽水蓄能电站ＧＮＳＳ施工控制网设计与建立石㊀硕(中国电建集团北京勘测设计研究院有限公司ꎬ北京㊀１０００２４)ʌ摘㊀要ɔ抽水蓄能电站通常选址在高山谷底㊁人烟稀少的地区ꎮ工程区常植被茂密ꎬ通行㊁通视困难ꎬ采用常规方法建立施工控制网工作量大㊁施测困难ꎮ文章以辽宁抽水蓄能电站施工控制网项目为依托ꎬ介绍了利用ＧＮＳＳ技术建立施工控制网的布置方案设计㊁建网实施㊁精度分析情况ꎬ分析了利用ＧＮＳＳ技术建立施工控制网的优势ꎮ对今后在抽水蓄能电站工程中建立ＧＮＳＳ施工控制网具有一定的借鉴意义ꎮʌ关键词ɔ抽水蓄能电站ꎻＧＮＳＳꎻ施工控制网中图分类号:ＴＶ７２㊀㊀㊀㊀文献标识码:Ｂ㊀㊀㊀㊀文章编号:１６７３￣８２４１(２０１９)１２￣０２５￣０４ＤｅｓｉｇｎａｎｄＥｓｔａｂｌｉｓｈｍｅｎｔｏｆＧＮＳＳＣｏｎｓｔｒｕｃｔｉｏｎＣｏｎｔｒｏｌＮｅｔｗｏｒｋｆｏｒＰｕｍｐｅｄＳｔｏｒａｇｅＰｏｗｅｒＳｔａｔｉｏｎＳＨＩＳｈｕｏ(ＰｏｗｅｒＣｈｉｎａＢｅｉｊｉｎｇＥｎｇｉｎｅｅｒｉｎｇＣｏ ꎬＬｔｄ ꎬＢｅｉｊｉｎｇ１０００２４ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｐｕｍｐｅｄｓｔｏｒａｇｅｐｏｗｅｒｓｔａｔｉｏｎｓａｒｅｕｓｕａｌｌｙｌｏｃａｔｅｄｉｎｍｏｕｎｔａｉｎｖａｌｌｅｙｓａｎｄｓｐａｒｓｅｌｙｐｏｐｕｌａｔｅｄａｒｅａｓ.Ｔｈｅｅｎｇｉｎｅｅｒｉｎｇａｒｅａｉｓｕｓｕａｌｌｙｃｏｖｅｒｅｄｗｉｔｈｄｅｎｓｅｖｅｇｅｔａｔｉｏｎꎬｔｈｅｒｅｂｙｌｅａｄｉｎｇｔｏｄｉｆｆｉｃｕｌｔｔｒａｆｆｉｃａｎｄｌｉｇｈｔｏｆｓｉｇｈｔ.Ｃｏｎｓｔｒｕｃｔｉｏｎｏｆｃｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋｗｉｔｈｒｅｇｕｌａｒｍｅｔｈｏｄｓｈａｓｓｈｏｒｔｃｏｍｉｎｇｏｆｌａｒｇｅｗｏｒｋｌｏａｄａｓｗｅｌｌａｓｄｉｆｆｉｃｕｌｔｃｏｎｓｔｒｕｃｔｉｏｎａｎｄｍｅａｓｕｒｅｍｅｎｔ.ＣｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋｐｒｏｊｅｃｔｏｆＬｉａｏｎｉｎｇＰｕｍｐｅｄＳｔｏｒａｇｅＰｏｗｅｒＳｔａｔｉｏｎｉｓｒｅｇａｒｄｅｄａｓｓｕｐｐｏｒｔｉｎｔｈｅｐａｐｅｒｆｏｒｉｎｔｒｏｄｕｃｉｎｇｔｈｅｌａｙｏｕｔｐｌａｎｄｅｓｉｇｎꎬｎｅｔｗｏｒｋｃｏｎｓｔｒｕｃｔｉｏｎｉｍｐｌｅｍｅｎｔａｔｉｏｎａｎｄｐｒｅｃｉｓｉｏｎａｎａｌｙｓｉｓｏｆｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋｅｓｔａｂｌｉｓｈｅｄｂｙＧＮＳＳｔｅｃｈｎｏｌｏｇｙꎬａｎｄｔｈｅａｄｖａｎｔａｇｅｓｏｆｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋｅｓｔａｂｌｉｓｈｅｄｂｙＧＮＳＳｔｅｃｈｎｏｌｏｇｙａｒｅａｎａｌｙｚｅｄ.ＩｔｈａｓｃｅｒｔａｉｎｒｅｆｅｒｅｎｃｅｓｉｇｎｉｆｉｃａｎｃｅｆｏｒＧＮＳＳｃｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋｔｏｂｅｅｓｔａｂｌｉｓｈｅｄｉｎｐｕｍｐｅｄｓｔｏｒａｇｅｐｏｗｅｒｓｔａｔｉｏｎｐｒｏｊｅｃｔｉｎｔｈｅｆｕｔｕｒｅ.Ｋｅｙｗｏｒｄｓ:ｐｕｍｐｅｄｓｔｏｒａｇｅｐｏｗｅｒｓｔａｔｉｏｎꎻＧＮＳＳꎻｃｏｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌｎｅｔｗｏｒｋ㊀㊀抽水蓄能电站一般选址在高山谷地ꎬ上下库之间地形陡峭ꎬ内部通行困难ꎬ植被覆盖茂密ꎬ通视条件较差ꎬ采用常规方法建立施工控制网工作量大㊁施测困难ꎮ相比常规观测方法ꎬＧＮＳＳ不仅具有观测速度快㊁成本低㊁精度高㊁不受地形和通视条件限制等优点ꎬ而且ＧＮＳＳ观测的数据具有内符合精度高等优势ꎮ本文以抽水蓄能电站施工控制网为例ꎬ阐述如何利用ＧＮＳＳ技术建立施工控制网ꎮ１㊀工程概况辽宁清原抽水蓄能电站位于辽宁省抚顺市清原县境内ꎬ站址距清原县㊁抚顺市㊁沈阳市的公路里程分别为３０ｋｍ㊁１１７ｋｍ㊁１７６ｋｍꎮ该抽水蓄能电站枢纽工程由上水库㊁下水库㊁水道系统㊁地下厂房㊁开关站及出线场㊁交通洞㊁通风洞等部分组成ꎬ电站初选装机容量１８００ＭＷꎬ安装６台单机容量为３００ＭＷ的单级混流可逆式水泵水轮机组ꎬ工程区控制范围面积约１３ｋｍ２ꎮ工程建筑物等级为２级ꎬ次要建筑物为３级ꎮ测区树高林密㊁观测条件极其恶劣ꎬ设计点位基本处在密林之中ꎬ基本不具备常规观测条件ꎮ２㊀投影面与起算数据选择工程在前期勘测阶段选择的投影面为４５０ｍ平均高程面ꎬ施工控制网设计也采用４５０ｍ平均高程面为施工控制网的投影面ꎬ两者坐标系统是一致的ꎬ都为挂靠于１９８０年国家大地坐标系下的地方独立坐标系ꎬ只需与原有控制点进行联测ꎬ本次在控制网周围选择４个原有控制点进行联测ꎬ分别为ＧＱ０３㊁ＧＱ１１㊁Ｑ１和ＱＹ０１ꎬ并把原有控制点纳入网中同步进行观测ꎬ采用约束平差的方法ꎬ获取施工控制网点坐标ꎬ其成果可作为施工控制网的校核基准ꎮ３㊀施工控制网布置方案在现有外部条件不具备大面积砍伐树木情况下ꎬ为满足项目对施工控制网的建网要求ꎬ根据项目工期要求及现有外部条件ꎬ平面控制网观测方法采用ＧＮＳＳ测量方式施测ꎮ根据工程施工布置图和现场实际情况ꎬ对多种方案比选优化后最终确定选定１７个点ꎬ组成抽水蓄能电站三等ＧＮＳＳ平面控制网ꎬ以大地四边形和中点多边形相结合的形式布置ꎬ标型为混凝土观测墩ꎬ点名编号为ＱＫ０１~ＱＫ１７ꎻ高程网布设水准点２６座ꎬ标型选择混凝土普通标石或刻石ꎬ点名编号为ＧＳＭ０１~ＧＳＭ２６ꎬ共布设了８个水准闭合环线组成水准网ꎬ在１１个基础部位埋有水准点的观测墩ꎬ采用三等支水准的方式对其盘面高程进行了联测ꎮ方案布置见图１ꎮ图１㊀控制网布置方案４㊀精度估计为考察ＧＮＳＳ网是否能够达到设计要求精度ꎬ采用常规边角网的估算方法进行精度估算ꎮ按测角精度ʃ０ ７ᵡ㊁边长精度ʃ(１ｍｍ＋１ｐｐｍ)ꎬ以位于图１中部的ＱＫ０１作为固定点ꎬ以ＱＫ０１~ＱＫ０２方向为起始方向做经典自由网进行平差ꎮ估算结果见表１ꎮ表１㊀首级控制网精度估算水电站技术ＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎＴｅｃｈｎｏｌｏｇｙ续表单位权中误差:Ｍｕ＝ʃ０ ４９(ᵡ)㊀㊀从精度估算结果可以看出ꎬ平面最弱点ＱＫ１７点位中误差ʃ５ ３１ｍｍꎬ精度储备良好ꎬ精度可以达到设计要求ꎮ平面控制网按照三等ＧＮＳＳ网技术要求进行观测ꎬ几何水准按照三等精度指标施测ꎮ５㊀建网实施及精度评价５ １㊀建网实施观测所用设备接收机选用天宝双频双系统接收机(ＴｒｉｍｂｌｅＲ８)６台套ꎬ其平面标称精度为ʃ(３ｍｍ＋０ ５ｐｐｍ)ꎬ按照三等网的精度标准进行观测ꎬ观测时段数不小于２ꎻ每时段同步观测１２０ｍｉｎꎻ数据采样率间隔至１０ｓꎻ卫星高度截止角为１０ʎꎻＰＤＯＰ<５ꎻ有效卫星数大于５ꎮ水准外业观测采用天宝ＤＩＮＩ０３水准仪２套ꎬ其标称精度为ʃ(０ ３ｍｍ/ｋｍ)ꎬ按照三等网的精度标准进行观测ꎮ本施工控制网采用ＴＯＰＣＯＮ￣ＧＮＳＳ随解算软件Ｐｉｎｎａｃｌｅ进行解算ꎮ基线解算完成后ꎬ首先在ＷＧＳ８４坐标系统下进行三维无约束平差ꎬ求定各ＧＮＳＳ网点三维大地坐标ꎬ然后利用现有控制点的平面坐标和水准联测后的高程进行约束平差ꎬ最后评定精度ꎮ５ ２㊀基线解算成果精度统计ａ ＧＮＳＳ网基线中误差按下式计算:σ＝ａ２＋(ｂｄ)２式中㊀ａ 固定误差ꎬｍｍꎻ㊀ｂ 比例误差ꎬｍｍ/ｋｍꎻ㊀ｄ 相邻点间距离ꎬｋｍꎮｂ 重复基线较差ꎮ重复基线各时段解向量的重复性指标反映了基线解的内部精度ꎬ是衡量基线解质量的一个重要指标ꎮ控制网重复基线边长较差最大的为８ｍｍ(ＱＫ０２￣ＱＫ０４)ꎮ按重复基线的长度较差ｄ复ɤ２２σ限差要求统计ꎬ重复基线长度较差值均小于限差要求ꎬ说明ＧＮＳＳ基线观测质量较好ꎮ为了检验基线解算的精度及可靠性ꎬ采用全站仪ＬＥＩＣＡＴＣＡ２００３[测角中误差ʃ０ ５ᵡ㊁测距中误差ʃ(１ｍｍ＋１ｐｐｍ)]ꎬ随机抽取的２０条ＧＮＳＳ边进行往返观测ꎬ经三差改正取中数后求其空间斜距ꎬ与其ＧＮＳＳ观测的空间弦长相比求差值ꎮ其中差值最大为为ＱＫ０２￣ＱＫ０４边ꎬ差值为３ ７ｍｍꎬ小于限差ʃ６ ３ｍｍ[ʃ２ｍ１２＋ｍ２２(ｍｍ)]其中ｍ１为ＧＮＳＳ标称精度ꎬｍ２为测距仪标称精度ꎬ进一步检验了ＧＮＳＳ的可靠性ꎮ５ ３㊀同步环及异步环检验ａ 同步环检验ꎮ同步环闭合差可作为同步环观测质量好坏的指标ꎬ同步环各坐标分量闭合差的限差为Ｗｘɤ１ ５ｎσꎬＷｙɤ１ ５ｎσꎬＷｚɤ１ ５ｎσ㊀㊀统计ＧＮＳＳ控制网中同步环各坐标分量闭合差最大环(见表２)ꎮ表２㊀同步环各坐标分量闭合差最大环水电站技术ＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎＴｅｃｈｎｏｌｏｇｙ㊀㊀ｂ 异步环检验ꎮ在整个ＧＮＳＳ网中选取一组完全的独立基线构成闭合环(ＧＮＳＳ控制网异步环坐标分量闭合差最大环见表３)ꎬ各独立环坐标分量闭合差应符合下式计算规定的限差:Ｗｘɤ３ｎσꎬＷｙɤ３ｎσꎬＷｚɤ３ｎσ表３㊀异步环坐标分量闭合差最大环５ ４㊀精度分析由ＧＮＳＳ重复基线㊁同步环㊁异步环计算统计的结果可以看出ꎬＧＮＳＳ基本网外业观测质量良好ꎬ各项技术指标均满足设计与规范相应要求ꎮ从表３可看出ꎬＧＮＳＳ网基线总体符合度较好ꎮ以上各项统计检验是对外业观测成果质量的基本评定ꎬ只作为参考ꎬ最终成果的最弱点点位中误差才是决定性指标ꎮ在ＧＮＳＳ网平差时ꎬ三维无约束平差能够很好地反映ＧＮＳＳ基线网的内符合精度ꎬ三维无约束平差能够反映最终的点位精度(见表４㊁表５)ꎮ表４㊀无约束精度统计表５㊀约束平差点位精度最弱点㊀㊀从表４㊁表５可以看出ꎬ该网无约束平差最弱点ＱＫ０３点位中误差为２ ８ｍｍꎬ约束平差最弱点也为ＱＫ０３ꎬ点位中误差为ｍ＝ｓ(Ｎ)２＋ｓ(Ｅ)２＝３ ５２＋４ ５２＝５ ７ｍｍꎬ满足平面控制网二维不超出ʃ１０ｍｍ的精度要求ꎬ达到了预期的设计效果ꎮ高程控制网由经过各项改正后水准测量成果组成的水准网ꎮ水准网平差采用本公司自行研发并通过专家验证的 水准内外业一体化 软件进行计算ꎮ平差后单位权中误差为ʃ０ ５５ｍｍꎬ最弱点为ＧＳＭ１８ꎬ高程中误差为ʃ０ ７９８ｍｍꎮ从平差结果可以看出水准网单位权中误差和高程中误差均满足设计的精度要求ꎬ观测成果质量优良ꎮ６㊀结㊀论通过工程测绘运用情况分析可知ꎬ利用ＧＮＳＳ技术建立抽水蓄能电站施工控制网ꎬ较常规方法建网ꎬ降低了劳动强度ꎬ提高了外业作业效率ꎬ缩短了建网周期ꎬ在林木茂密ꎬ不宜大量砍伐ꎬ通视条件较差的地区ꎬ利用ＧＮＳＳ技术建立抽水蓄能电站施工控制网ꎬ在精度上能满足施工要求ꎬ且经济可行ꎮ参考文献[１]㊀刘东庆ꎬ翟明成.利用Ｐｉｎｎａｃｌｅ随机软件进行水电高精度ＧＰＳ施工控制网数据处理方法的研究[Ｊ].测绘通报ꎬ２００８(７):２３￣２５.[２]㊀吴恒友.某水电站工程ＧＰＳ施工控制网的建立[Ｊ].中国农村水利水电ꎬ２００９(１):１３２￣１３４.[３]㊀袁绍洪.ＧＰＳ在施工控制网测量中的应用探讨[Ｊ].西部探矿工程ꎬ２００８ꎬ２０(４):２２￣２４.[４]㊀赵天鹏.夹岩水利枢纽工程水源区ＧＰＳ施工控制网的建立[Ｊ].水利科技与经济ꎬ２０１７(１):７５￣７９.[５]㊀崔志成.分析建立ｇｐｓ施工控制网的方法[Ｊ].科技传播ꎬ２０１１(４):６２￣８５.水电站技术ＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎＴｅｃｈｎｏｌｏｇｙ。

基于 GNSS工程控制网的技术设计摘要：GNSS的中文全称为全球卫星导航系统，它是指所有的卫星导航系统，完整的包括如美国的GPS、俄罗斯的Glonass、欧洲的Galileo、中国的北斗。

本文以含山县增加四等控制点为案例研究GNSS工程控制网的布设。

根据GPS测量规范和测量任务书确定本次控制网的布设精度。

由于坐标系的差异需进行坐标系的转换，所以要转换成满足本次工作的坐标系。

结合测区地貌，本任务决定采用边点混合式网形。

本文进而记叙了控制网的静态测量，建立控制网的方法和步骤以及GNSS数据处理软件进行平差。

关键词: GNSS; 控制网； GPS的布设城市规划是现代化城市高效率，高质量运转的基本保证，为了保证含山县规划建设的需要，含山县有关单位委托建立含山县县城的测量控制网。

根据测区实际情况，本文采用GNSS技术建立含山县的D等控制网。

本论文主要是以安徽省含山县布设所需的控制点为例。

第一节绪论主要讨论了GNSS的概念、技术优势及发展现状；第二节介绍本次任务测区的自然环境和人为可获取资料；第三节给定了本次任务控制网的各项要求；第四节研究了本文控制网的布设情况以及外业工作前应做的准备工作；第五节规定了控制网的外业测量要求和工作原则；第六节给出数据的检核、预处理以及平差的处理方法；最后部分完成本次任务的总结。

含山地处皖中东部，隶属于马鞍山市，全县面积1028平方公里。

含山县中部和西北部有很多山丘，大多数山坡为宽阔平缓的山谷。

山脉以西南偏东为主，山顶海拔一般在300米左右，最高峰是苍山主峰，海拔481米。

从北向南的主要峰有：青龙山，大帽鹿尖，马山，房山，黑山，苍山，大理头尖，六当山，太湖山，林头山等县低山高丘面积381.7平方公里。

圩区总面积280平方公里，占含山县总面积27％。

测区范围是含山县行政区域范围，在此范围内依据已有的8个控制点布设四等控制网，用GNSS静态定位技术增加12个控制点（共计20个控制点）得到各个控制点的平面坐标和高程。

《港口与航道工程》2023年-黑龙江省-一级建筑师-3月份-真题冲刺卷A卷一、【单选题】1. 下列内河航运工程中，按二类工程施工取费的是( )。

A、通航建筑物B、码头吨级>1000tC、系靠船建筑物D、土石结构水坝正确答案: D2. 疏浚工程技术孔应分控制性钻孔和一般性钻孔，技术孔数量不得少于总钻孔数的( )。

A、 15％B、 20％C、 25％D、 30％正确答案: D3. 起重吊装作业时，起重机吊臂、吊具、辅具、钢丝绳和重物等与22kV架空输电线路的垂直和水平方向安全距离限值分别是( )。

A、 1B、 3C、 4D、 5正确答案: C4. 下列土的物理力学指标中，用于确定黏性土的名称的是（）。

A、液性指数B、塑性指数C、内摩擦角D、黏聚力正确答案: B5. 接力泵施工中，接力泵吸入口压力较低且不得小于( )。

A、 0B、 0C、 0D、 0正确答案: A6. 水泥稳定材料采用18t~20t压路机碾压时，对每层压实厚度的要求是不应大于（）。

A、 100mmB、 150mmC、 200mmD、 250mm正确答案: C7. 关于GNSS测量控制网布设要求的说法，错误的是( )。

A、 GNSS控制网宜在测区内布设成由独立基线构成的单边网B、 GNSS控制网中做为起算点的高级控制点不得少于2个C、 GNSS基线构成的最简独立闭合环的边数，一级网不应多于8条D、 GNSS基线构成的最简独立闭合环的边数，二级网不应多于10条正确答案: A8. 高桩码头在接岸结构岸坡回填土和抛石时，不宜采用( )推进的施工方法。

A、由岸向水域方向B、由水域向岸方向C、顺水流方向D、逆水流方向正确答案: A9. 高桩码头在斜坡上打桩和打斜桩时，拟定合理的打桩顺序，采取恰当的( )，以保证沉桩完毕后的最终位置符合设计规定。

A、在原桩位下沉B、偏离桩位下沉C、按设计桩位下沉D、打桩施工顺序正确答案: B10. 标准养护试件的养护环境条件是，在( )的标准养护室中养护。

gnss控制网策划书3篇篇一gnss 控制网策划书一、项目背景GNSS 控制网是利用全球导航卫星系统（GNSS）技术建立的测量控制网，用于精确测量地球表面的三维坐标和地球动力学参数。

GNSS 控制网具有精度高、速度快、成本低等优点，广泛应用于测绘、地质勘探、工程建设、交通运输、资源管理等领域。

二、项目目标1. 建立高精度、高可靠性的 GNSS 控制网。

2. 为后续的测量工作提供基础数据和技术支持。

3. 提高项目的工作效率和质量。

三、项目实施计划1. 资料收集：收集测区范围内的地形、地貌、地物等相关资料，以及已有控制点的坐标和高程等信息。

2. 技术设计：根据项目需求和已有资料，进行技术设计，包括控制网的等级、精度、网形、观测方法等。

3. 选点埋石：根据技术设计，在测区内选择合适的控制点，并进行埋石和标志设置。

4. 仪器设备准备：根据观测方法和技术要求，准备相应的 GNSS 接收机、天线、数据处理软件等设备。

5. 外业观测：按照技术设计和观测方案，进行 GNSS 外业观测，获取观测数据。

6. 数据处理：对观测数据进行预处理和基线解算，得到控制点的坐标和高程等信息。

7. 质量检查：对数据处理结果进行质量检查和评估，确保数据的可靠性和精度。

8. 成果提交：将处理后的控制点坐标和高程等信息提交给用户，并提供相关的技术报告和文档。

四、人员配置1. 项目负责人：负责项目的整体策划、组织和协调工作。

2. 技术负责人：负责技术设计、数据处理和质量检查等工作。

3. 外业观测人员：负责 GNSS 接收机的操作和外业观测工作。

4. 内业数据处理人员：负责数据处理和质量检查等工作。

五、设备和材料清单1. GNSS 接收机：根据项目需求和预算，选择合适的 GNSS 接收机。

2. 天线：根据接收机的型号和工作频率，选择相应的天线。

3. 数据处理软件：选择专业的 GNSS 数据处理软件。

4. 其他设备：如电脑、存储设备、充电器等。
