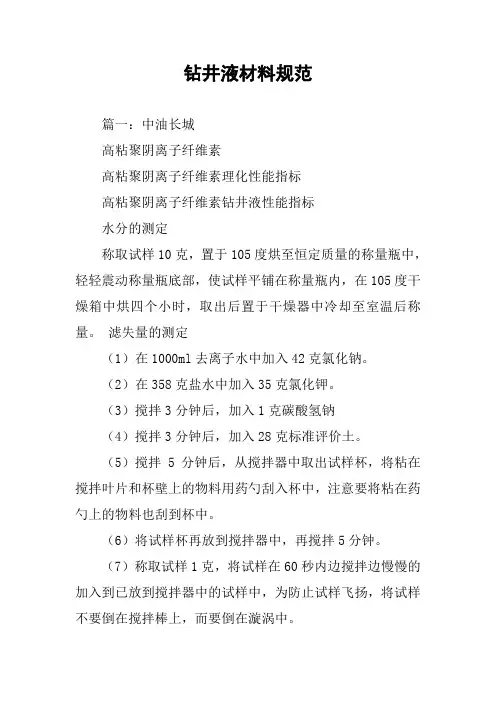

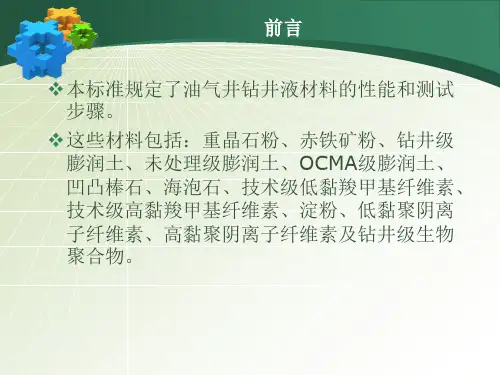

钻井液材料规范篇一：中油长城高粘聚阴离子纤维素高粘聚阴离子纤维素理化性能指标高粘聚阴离子纤维素钻井液性能指标水分的测定称取试样10克，置于105度烘至恒定质量的称量瓶中，轻轻震动称量瓶底部，使试样平铺在称量瓶内，在105度干燥箱中烘四个小时，取出后置于干燥器中冷却至室温后称量。
滤失量的测定（1）在1000ml去离子水中加入42克氯化钠。
（2）在358克盐水中加入35克氯化钾。
（3）搅拌3分钟后，加入1克碳酸氢钠（4）搅拌3分钟后，加入28克标准评价土。
（5）搅拌5分钟后，从搅拌器中取出试样杯，将粘在搅拌叶片和杯壁上的物料用药勺刮入杯中，注意要将粘在药勺上的物料也刮到杯中。
（6）将试样杯再放到搅拌器中，再搅拌5分钟。
（7）称取试样1克，将试样在60秒内边搅拌边慢慢的加入到已放到搅拌器中的试样中，为防止试样飞扬，将试样不要倒在搅拌棒上，而要倒在漩涡中。
（8）搅拌5分钟后，从搅拌器中取出试样杯，将粘在搅拌叶片和杯壁上的物料用药勺刮入杯中，注意要将粘在药勺上的物料也挂到杯中。
（9）将试样杯再放到搅拌器中继续搅拌。
再交吧5分钟或10分钟后，需将试样杯从搅拌器中取出，将粘在搅拌叶片和杯壁上的物料用药勺刮入杯中，从加入试样算起整个搅拌时间应为20分钟。
（10）在25度下，将试样杯口盖上或封住，放置16小时。
记录放置的温度和停放时间。
（11）放置后，将试样杯再放到搅拌器中，搅拌5分钟。
（12）将试样倒入失水仪中，倒之前应确认失水仪样杯每个部件干燥，其密封垫圈完好无损。
试样浆的温度应处于25度。
将试样浆倒入距失水仪样杯顶端13mm处，组装好失水仪样杯，将其放入支架上，关闭放气阀，放一个量筒在滤液出口嘴下。
（13）将一个秒表定为分钟，另一个秒表定为30分钟，启动两个秒表，将失水仪样杯内的压力调至690Kpa，在15秒内通入压缩空气、氮气或氦气（14）在第一只秒表到分钟时，取下失水仪样杯滤液出口嘴下的量筒。
取前应使挂在出口嘴的液滴流入量筒，将滤液倒掉。
钻井液性能要求及处理剂类型和作用一般而言，煤田地质勘探采用金刚石绳索取芯钻进在稳定岩层可使用清水作钻井液。
而对各种不稳定岩层,如各种水敏岩层、破碎岩层、特别是对于深孔、长孔段的不稳定岩层,则必须采用泥浆作钻井液。
由于金刚石岩心钻探内外管间隙小、钻头转速高、钻头价格贵,因此对泥浆提出了一些特殊要求。
金刚石绳索取芯钻进用钻井液，主要要求润滑性、流变性、滤失性、固相含量等项指标。
并据此来选择钻井液类型、添加剂种类和工艺措施。
金刚石钻进要求钻井液有好的润滑性是不言而喻的。
为发挥钻头的破岩效率，特别是使用孕镶钻头，要求高转速，只有泥浆润滑性能好，才能减少钻头磨损，提高钻头进尺；减少钻杆磨损和钻杆折断事故，降低功率消耗。
不管用清水还是用泥浆作钻井液，都要重视其润滑性指标。
为保护孔壁和有效排除钻屑，要求钻井液有较好的流变性。
以前用漏斗粘度来衡量流动性能是不够的。
金刚石钻探的特点，要求钻井液通过小间隙处流动阻力小，即粘度小；而在大断面处粘度高，对孔壁冲刷小。
我们在金刚石绳索取芯钻探中应用流变学的理论解决生产实际问题，选择流变性能好的泥浆，取得较好满意的效果。
要使泥浆有较好的护壁能力，必须注意其滤失性能。
失水量过大是造成泥页岩，盐类地层、破碎地层的膨胀、溶蚀、剥蚀、坍塌的主要根源。
在这些地层要求失水量低,金刚石钻进环空间隙很小，泥饼厚度过大是很不利的。
此外，滤液的成分对护壁有重要影响。
滤液中含有盐类离子、高分子材料等抑制性成分，即使失水量大一些，护壁能力也很好。
因此，对滤失性能要注意失水量、泥饼厚度及滤液成分三个方面。
为控制失水常加入多种降失水剂。
固相含量过高，尤其是钻屑含量过高，给钻进工作带来很多问题，如钻速下降、钻头寿命降低，设备磨损加快、孔内事故多。
固相含量的多少和类型，直接影响到钻井液的流变性、滤失性和润滑性。
煤田金刚石绳索取钻进通常用低固相泥浆，固相含量可由比重观测。
一般要求固相含量(体积)在4%以内，泥浆比重在1.06以下。
