化工设备常用零部件图及结构选用
4.2 化工设备的标准化通用零部件
返回
鞍式支座标记示例
法兰连接是可拆连接的一种。 法兰连接是由一对法兰、密封垫片和螺栓、螺母、垫圈等零件组成的一种可拆连接。法兰是法兰连接中的一个主要零件。 化工设备用的标准法兰有两类：管法兰和压力容器法兰（又称设备法兰）。前者用于管道的连接，后者用于设备筒体（或封头）的连接。 标准法兰的主要参数是公称通径（DN）和公称压力（PN）。
返回
4.2.6 视镜
在选择视镜时，尽量采用不带颈视镜，因为该视镜结构简单，不易结料，窥视范围大。 当视镜需要斜装、设备直径较小或受容器外部保温层限制时，采用带颈视镜。 压力容器视镜用于公称压力较大的场合（大于0.6 MPa）。
4.2 化工设备的标准化通用零部件
返回
视 镜 的 选 择
［例1］公称直径DN80的碳素钢制视镜，其标记为 视镜IPN0.6，DN80，JB 593-64-2 ［例2］公称压力为PN0.6，公称直径DN125的带颈衬里视镜标记为 带颈衬里视镜Ⅲ PN0.6，DN125，JB 596-64-3 ［例3］公称压力PN1.6，公称直径DN100，材料为碳素钢的带颈视镜，标记为 带颈视镜I PN1.6，DN100，HCJ 502-86-8
4.2 化工设备的标准化通用零部件
返回
人、手 孔 标 记 示 例
用来观察设备内物料及其反应情况，也可以作为料面指示镜。 供观察用的视镜玻璃夹紧在接缘和压紧环之间，用双头螺柱连接，构成视镜装置。 常用的视镜有视镜、带颈视镜和压力容器视镜（分别有带颈与不带颈两种）
4.2 化工设备的标准化通用零部件
法兰密封面型式
返回
标准号 法兰（法兰盖） 类型代号 公称通径-公称压力 密封面型式代号 钢管壁厚 材料牌号 ［例1］公称通径1 200 mm、公称压力0.6 MPa、配用米制管的突面板式平焊钢制管法兰，材料为Q235A，其标记为 HG 20592 法兰 PL1 200－0.6 RF Q235A ［例2］公称通径100 mm、公称压力10.0 MPa、配用米制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8 mm，其标记为 HG 20592 法兰 WN 100－10.0 FM S=8 mm 16Mn
化工设备图
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。
常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。
因而，机械制图的各种表达方法都适用于化工设备图。
但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
1、装配图装配图是化工设备制造、装配、安装、检验等工作的主要图样。
应包括以下几方面的内容：✓一组视图。
用以表达设备的结构、形状和零部件之间的装配联接关系。
✓必要的尺寸。
用以表达设备的大小、性能、规格等。
✓管口符号和管口表。
✓技术特性表和技术要求。
用表格形式列出设备的主要工艺特性，如操作压力、温度、物料名称、设备容积等；用文字说明设备在制造、检验、安装等方面的要求。
✓明细栏及标题栏。
下图是一张完整的化工设备装配图，列出了装备图应表达的所有内容。
2、部件装配图及零件图部件是由若干零件装配而成的独立组成部分，部件装配图是表示其结构、装配关系、加工检验等的图样。
零件图是表示零件的形状、大小、技术要求等的图样。
是制造、检验零件的依据。
二、化工设备图的常用表达方法1、化工设备的特点：各种化工设备由于化工工艺要求不同，其结构形式、形状大小和安装方式各有差异。
但构成设备的基本形体，及所采用的许多通用零部件却有共同的特点。
◆基本形体以回转体为主。
◆各部结构尺寸大小相差悬殊。
◆壳体上开孔和管口多。
◆广泛采用标准化零部件。
◆采用焊接结构多。
◆对材料有特殊要求。
◆防泄漏安全结构要求高。
2、化工设备图的视图表达特点2.1 视图配置灵活化工设备图的视图配置灵活，其俯（左）视图可以配置在图面上任何适当的位置，但必须注明“俯（左）视图”的字样。
当设备结构复杂，所需视图较多时，允许将部分视图画在数张图纸上，但主视图及该设备的明细栏、管口表、技术特性表、技术要求等内容，均应安排在第一张图样上。
化工设备常用零部件
化工设备常用零部件5.1 概述化工设备零部件的种类和规格较多，但总体可以分为两类：一类是通用零部件；另一类是各种典型化工设备的常用零部件。
5.1.1 化工设备的通用零部件在化工设备中常使用的作用和结构相同的零部件称为通用零部件，如图5-4所示的筒体、封头、支座、法兰、人（手）孔、视镜、液面计及补强圈等。
1．筒体筒体是化工设备的主体结构。
筒体一般由钢板卷焊成形，当直径小于500 mm 时，可直接使用无缝钢管。
筒体较长时，可由多个筒节焊接组成，也可用设备法兰连接组装。
筒体的主要尺寸是公称直径（公称直径是指筒体内径，但当采用无缝钢管作筒体时，公称直径是指筒体外径）、高度（或长度）和厚度。
厚度由强度计算决定，公称直径和高度（或长度）应考虑满足工艺要求确定，而且公称直径应符合《压力容器公称直径》国家标准中规定的尺寸系列。
筒体的标记方法如图5-5所示。
标记示公称直径1000 mm 、厚度10 mm 、高2000 mm 的筒体标记为：“筒体 DNl000×10，H=2000 GB 9019-88”2．封头封头是设备的重要组成部分，它与筒体一起构成设备的壳体。
封头与筒体可以直接焊接，形成不可拆卸的连接；也可以分别焊上法兰，用螺栓、螺母锁紧，构成可拆卸的连接。
常见的封头形式有球形、椭圆形、碟形、锥形及平板形等，如图5-5所示。
这些封头多数已经标准化，椭圆形封头的规格和尺寸系列可参见附录中表5-2。
封头的标记方法如图5-6所示。
标记示例公称直径1000 mm 、厚度10 mm 的椭圆形封头标记为：“椭圆形封头 DNl000×10 JB/T 5535—1995”3．法兰法兰是法兰连接中的主要零件。
法兰连接是由一对法兰、密封垫片和螺栓、螺母、垫圈等零件组成的一种可拆连接，如图5-9所示。
化工设备用的标准法兰有两类：管法兰和压力容器法兰（又称设备法兰）。
标准法兰的主要参数是公称直径、公称压力和密封面形式，管法兰的公称直径为所连接管子的外径，压力容器法兰的公称直径为所连接筒体（或封头）的内径。
化工设备图样—化工设备常用零部件简介(化工制图课件)
（1）压力容器法兰的结构与类型 压力容器法兰用于设备筒体与封头的连接。根据法兰的 承受能力，压力容器法兰分成三种类型式，即甲型平焊法兰、乙型平焊法兰和长颈对焊法兰
NAS
PTFE ePTFE RPTFE
适用范围
公称压力 （PN/bar）
工作温度 （℃）
≤16
-50～+80
≤16
-20～+100
≤16
-20～+110
≤16
-20～+90
≤16
-30～+140
≤16
-20～+200
最大（p×T） （MPa×℃）
60 60 60 60 90 90
≤25
-40～+300
HG/T 20606 垫片 FF 200-10 SBR 【例】 公称尺寸DN100，公称压力PN25的突面法兰，选用厚度为1.5mm的 0Cr18Ni9（304）不锈钢包边的XB450石棉橡胶垫片，其规定标记为：
HG/T 20606 垫片 RF-E 100-25 XB450/304
提示：垫片在明细栏的“名称”栏中填写“垫片 FF 200-10”
三.法兰与接管
（5）管法兰用密封垫片 垫片作为法兰连接的主要元件，对密封起着重要作用。非金属垫片的“平” 指的是垫片的截面形状是简单的矩形，根据所配用的法兰密封面型式来划分、命名。用于全平面密封面 的称为FF型；用于突面、凹凸面、榫槽面密封面的，分别称为RF型、MFM型、TG型；在垫片内孔处 有用不锈钢将垫片包起来的，称为带内包边型，用于突面密封面，代号是RF-E。
一.筒体
压力容器公称直径/mm
内径为基准
300 350 400 450 500 550 600 650 700 750 800 850 900
NAS
PTFE ePTFE RPTFE
适用范围
公称压力 （PN/bar）
工作温度 （℃）
≤16
-50～+80
≤16
-20～+100
≤16
-20～+110
≤16
-20～+90
≤16
-30～+140
≤16
-20～+200
最大（p×T） （MPa×℃）
60 60 60 60 90 90
≤25
-40～+300
HG/T 20606 垫片 FF 200-10 SBR 【例】 公称尺寸DN100，公称压力PN25的突面法兰，选用厚度为1.5mm的 0Cr18Ni9（304）不锈钢包边的XB450石棉橡胶垫片，其规定标记为：
HG/T 20606 垫片 RF-E 100-25 XB450/304
提示：垫片在明细栏的“名称”栏中填写“垫片 FF 200-10”
三.法兰与接管
（5）管法兰用密封垫片 垫片作为法兰连接的主要元件，对密封起着重要作用。非金属垫片的“平” 指的是垫片的截面形状是简单的矩形，根据所配用的法兰密封面型式来划分、命名。用于全平面密封面 的称为FF型；用于突面、凹凸面、榫槽面密封面的，分别称为RF型、MFM型、TG型；在垫片内孔处 有用不锈钢将垫片包起来的，称为带内包边型，用于突面密封面，代号是RF-E。
一.筒体
压力容器公称直径/mm
内径为基准
300 350 400 450 500 550 600 650 700 750 800 850 900
化工设备图
化工设备图一、化工设备图样的分类1、总图表示化工设备及附属装置的全貌、组成和特性的图样。
它表达设备各主要部分的结构特征、装配关系、主要特征尺寸和外形尺寸，并写明技术要求和技术特性。
若装配图能体现总图的内容，且不影响装配图的清晰时，可不用总图。
2、装配图表示化工设备的结构、尺寸、各零部件间的装配关系，并写明技术要求和技术特性等技术资料的图样。
3、部件图表示可拆式或不可拆式部件的结构形状、尺寸大小、技术要求和技术特性等技术资料的图样。
4、零件图表示化工设备零件的结构形状、尺寸大小及技术要求等资料的图样。
5、管口方位图表示设备管口方向位置，并注明管口与支座、地脚螺栓的相对位置的简图。
管口一般采用单线示意画法，管口符号、大小、数量均应与装配图上的管口表中的表达一致，且需写明设备名称、图号及其在工艺流程图中的位号。
6、表格图结构形状相同而尺寸不同的设备和零部件，采用列表方式表达各自的尺寸大小的图样。
7、标准图经国家有关主管部门批准的标准化或系列化设备、部件或零件的图样。
8、通用图经过生产考验或结构成熟的系列化设备、部件和零件的图样。
二、化工设备常用零部件简介总体分为两类：一类是通用零部件；另一类是各种典型化工设备的常用零部件。
（一）化工设备的标准化通用零部件作用和结构相同的零部件，如筒体、封头、支座、法兰、人手孔、视镜、液面计及补强圈等，这些零部件都已标准化、系列化，并在各种化工设备上通用。
1、筒体筒体由钢板卷焊成形，当直径小于500mm时，可直接使用无缝钢管。
筒体较长时，可由多个筒节焊接组成，也可用法兰联接组装。
筒体的主要尺寸是直径、高度（或长度）和壁厚，壁厚由强度决定；直径和高度（或长度）应考虑满足工艺要求，而且筒体直径应符合《压力容器公称直径》标准JB1153-73中所规定的尺寸系列，其中公称直径是指筒体内径，用Dg（或DN）表示；但当采用无缝钢管做筒体时，公称直径是指钢管的外径。
在明细表中往往采用如下标记方法：“筒体φ1000×10，H=2000”，表示筒体内径1000mm，壁厚10mm，高2000mm（若为卧式容器则用L代替H，表示筒长）。
化工设备图样—化工设备图的内容(化工制图课件)
化工制图及CAD
知识点6：化工设备图的内容
概述
化工设备图是由化工设备通用零部件和典型设备常用零 部件按照其性能要求连接装配到一起的，是化工设备设 计、制造、安装、使用、维修、改造和技术交流的重要 技术文件。
一张完整的化工设备装配图，通常包含以下内容： 1、一组视图 2、必要的尺寸 3、零部件序号及明细表 4、管口表 5、技术特性表 6、技术要求 7、标题栏 8、其他（签署栏、质量及盖章等）
设备内
6、技术要求
6、技术要求
（1）通用技术条件 是同类化工设备在制造（机加工和焊接）、装配、检验等诸方 面的技术规范，已形成标准，在技术要求中可直接引用
（2）焊接要求 焊接工艺在化工设备制造中应用广泛，在技术要求中，通常对焊接方 法、焊条、焊剂等提出要求 焊条（焊丝）（HGJ15－2011，GB150－2011） 焊缝接头形式、焊接方法（GB985-2016，GB/T 985.2-2008）
立式设备自左下方开始，按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
零部件序号的编排
3、零部件序号及明细表
卧式设备自左上方开始，按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
3、零部件序号及明细表
注意事项:
(1) 几个零件采用公共指引线水平和垂直的表示方法
(2) 遗漏或增添件号的表示方法
明细栏表示内容
7、标题栏
目前各工厂企业采用的标题栏格式有 多种。
有的直接应用企业内部规定格式的标 题栏，有的应用GB/T 10609.1-2008规定的 标题栏，如右图标题栏是HG/T 20668-2000 推荐的国际上大多数工程公司采用的标题栏 ，它可应用于化工设备施工图A0-A4幅面的 图纸，取消了标题栏中的签字栏，而是在图 样中增加了主签署栏用来签字。
知识点6：化工设备图的内容
概述
化工设备图是由化工设备通用零部件和典型设备常用零 部件按照其性能要求连接装配到一起的，是化工设备设 计、制造、安装、使用、维修、改造和技术交流的重要 技术文件。
一张完整的化工设备装配图，通常包含以下内容： 1、一组视图 2、必要的尺寸 3、零部件序号及明细表 4、管口表 5、技术特性表 6、技术要求 7、标题栏 8、其他（签署栏、质量及盖章等）
设备内
6、技术要求
6、技术要求
（1）通用技术条件 是同类化工设备在制造（机加工和焊接）、装配、检验等诸方 面的技术规范，已形成标准，在技术要求中可直接引用
（2）焊接要求 焊接工艺在化工设备制造中应用广泛，在技术要求中，通常对焊接方 法、焊条、焊剂等提出要求 焊条（焊丝）（HGJ15－2011，GB150－2011） 焊缝接头形式、焊接方法（GB985-2016，GB/T 985.2-2008）
立式设备自左下方开始，按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
零部件序号的编排
3、零部件序号及明细表
卧式设备自左上方开始，按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
3、零部件序号及明细表
注意事项:
(1) 几个零件采用公共指引线水平和垂直的表示方法
(2) 遗漏或增添件号的表示方法
明细栏表示内容
7、标题栏
目前各工厂企业采用的标题栏格式有 多种。
有的直接应用企业内部规定格式的标 题栏，有的应用GB/T 10609.1-2008规定的 标题栏，如右图标题栏是HG/T 20668-2000 推荐的国际上大多数工程公司采用的标题栏 ，它可应用于化工设备施工图A0-A4幅面的 图纸，取消了标题栏中的签字栏，而是在图 样中增加了主签署栏用来签字。
化工设备图讲解
化工设备图
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容
化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。因而，机械制图的各种表达方法都适用于化工设备图。但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
2、化工设备图的视图表达特点
2.1视图配置灵活
化工设备图的视图配置灵活，其俯（左）视图可以配置在图面上任何适当的位置，但必须注明“俯（左）视图”的字样。
当设备结构复杂，所需视图较多时，允许将部分视图画在数张图纸上，但主视图及该设备的明细栏、管口表、技术特性表、技术要求等内容，均应安排在第一张图样上。
图12尺寸基准
四、焊接结构的表达
焊接是一种不可拆卸的连接形式。由于它施工简便、连接可靠，在化工设备制造、安装过程中被广泛采用。
图3断开画法图4分层画法
2.4分层画法
有些设备（如塔器）形体较长，又不适于用断开画法。为了合理选用比例和充分利用图纸，可把整个设备分成若干段（层）画出。
为了表达设备的完整形状、有关结构的相对位置和尺寸，可采用设备整体的示意画法，即按比例用单线（粗实线）画出设备外形和必要的设备内件，并标注设备的总体尺寸、接管口、人（手）孔的位置等尺寸。
图7简化画法
化工设备图中，不论法兰的连接面是什么型式（平面、凹凸面、榫槽面），管法兰的画法均可简化成图示的形式。
图8管法兰画法
螺栓孔可用中心线和轴线表示，而圆孔的投影则可省略不画，如图示。装配图中的螺栓连接可用符号“×”（粗实线）表示，若数量较多，且均匀分布时，可以只画出几个符号表示其分布方位。
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容
化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。因而，机械制图的各种表达方法都适用于化工设备图。但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
2、化工设备图的视图表达特点
2.1视图配置灵活
化工设备图的视图配置灵活，其俯（左）视图可以配置在图面上任何适当的位置，但必须注明“俯（左）视图”的字样。
当设备结构复杂，所需视图较多时，允许将部分视图画在数张图纸上，但主视图及该设备的明细栏、管口表、技术特性表、技术要求等内容，均应安排在第一张图样上。
图12尺寸基准
四、焊接结构的表达
焊接是一种不可拆卸的连接形式。由于它施工简便、连接可靠，在化工设备制造、安装过程中被广泛采用。
图3断开画法图4分层画法
2.4分层画法
有些设备（如塔器）形体较长，又不适于用断开画法。为了合理选用比例和充分利用图纸，可把整个设备分成若干段（层）画出。
为了表达设备的完整形状、有关结构的相对位置和尺寸，可采用设备整体的示意画法，即按比例用单线（粗实线）画出设备外形和必要的设备内件，并标注设备的总体尺寸、接管口、人（手）孔的位置等尺寸。
图7简化画法
化工设备图中，不论法兰的连接面是什么型式（平面、凹凸面、榫槽面），管法兰的画法均可简化成图示的形式。
图8管法兰画法
螺栓孔可用中心线和轴线表示，而圆孔的投影则可省略不画，如图示。装配图中的螺栓连接可用符号“×”（粗实线）表示，若数量较多，且均匀分布时，可以只画出几个符号表示其分布方位。
第一章化工设备图样的基本知识.

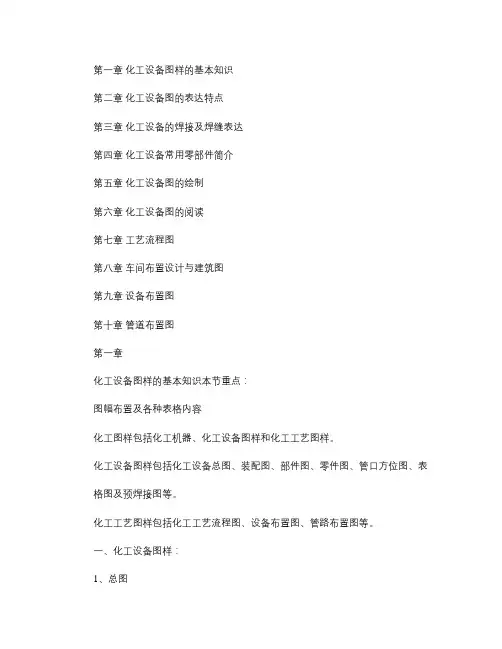

第一章化工设备图样的基本知识第二章化工设备图的表达特点第三章化工设备的焊接及焊缝表达第四章化工设备常用零部件简介第五章化工设备图的绘制第六章化工设备图的阅读第七章工艺流程图第八章车间布置设计与建筑图第九章设备布置图第十章管道布置图第一章化工设备图样的基本知识本节重点：图幅布置及各种表格内容化工图样包括化工机器、化工设备图样和化工工艺图样。
化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。
化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。
一、化工设备图样：1、总图2、装配图3、部件图4、零件图5、管口方位图6、表格图7、标准图8、通用图二、化工设备图样的安排格式：1、装配图兼作总图2、装配图附零件图3、部件装配图4、部件装配图附有零件图5、零件图6、装配图附数据表三、图幅排列原则：装配图、零件图、部件图可排列在同一张纸上。
如果不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。
第一、主要视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸目录等均应安排在第一张图纸上。
第二、在每一张图纸的技术要求下方，应加“注”，注明几张图纸之间的相互联系。
四、标题栏：1、大主标题栏2、小主标题栏2、简单标题栏3、标准图或通用图标题栏五、明细表：六、管口表：七、技术特性表：用于表示设备本身所有的和所能承受的工艺参数等。
类别有：换热器专用技术特性表和一般化工设备技术特性表两种。
第二章化工设备图的表达特点一、化工设备的基本结构特点：1、回转体形体为主2、部件尺寸相差悬殊3、壳体上孔和管口多4、零部件标准化5、焊接结构多6、材料特殊7、密封要求高二、化工设备图的视图表达特点： 1、视图配置2、夸大画法3、断开画法4、分层画法5、旋转视图6、管口方位图：用来表达化工设备的管口及其它附件分布情况。
三、简化画法： 1、标准化零部件 2、外购部件3、单线示意画法4、液面计的画法5、重复结构标准化零部件外购部件 3单线示意画法液面计的画法重复结构五、化工设备的尺寸分析：1、规格性能尺寸2、装配尺寸3、外形尺寸4、安装尺寸5、其它尺寸六、化工设备图尺寸标注基准线的确定：1、设备筒体和封头的轴线2、设备筒体与封头的环焊缝3、设备法兰的连接面4、设备支座、裙座的底面5、接管轴线与设备表面交点第三章化工设备的焊接及焊缝结构的表达焊接是通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法，是一种不可拆连接。
化工设备图介绍
常用字尺寸如表4-4所示。表中字体尺寸（字号）均为字体的高度 (mm)。字体高度的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14， 20mm。字体高度一般约按的比例递增。字体高度代表字体的号数。字体 的宽度一般约按，计算机绘图字体的宽度比统一取0.7。
施工图中公差、指数、注脚等上、下标数字及字母，一般应采用小一 号的字体。计算机绘图打印出的字体大小与标准尺寸不完全一致时，可 取与标准规定最相近的规格尺寸。
3几个铸件在制造过程中需要一起备模划线者，应按部件图绘制， 不必单独绘制零件图（如分块铸造的篦子板和分块焊接的篦子 板）。此时在部件图上表示出为制造零件所需的一切资料。
4. 尺寸符合标准的螺栓、螺母、垫圈、法兰等连接零件，其材 料与标准不同时，可不单独绘制零件图。但需在明细栏中注明 规格和材料，并在备注栏内注明“尺寸按×××标准”字样。 此时，明细栏中“图号或标准号”一栏应不标注标准号。 5. 两个相互对称、方向相反的零件一般应分别绘出图样。但 两个简单的对称零件，在不致造成施工错误的情况下，可以只 画出其中一个。但每件应标以不同的件号，并在图样中予以说 明。如“本图样系表示件号×，而件号×与件号×左右（或上 下）对称”。 6. 形状相同、结构简单可用同一图样表示清楚的，一般不超 过10个不同可变参数的零件，可用表格图绘制。但在图样中必 需注明共同不变的参数及文字说明，而可变参数在图样中以字 母代号标注，且表格中必须包括件号和每个可变参数的尺寸、 数量、质量等。
二. 需单独绘制部件图的原则
符合下列情况时应单独绘制部件图，其基本原则如下。
表示支承于设备外壁上的梯子、平台结构的图样。
9 预焊件图 表示设备外壁上保温、梯子、平台、管线支架等安 装前在设备外壁上需预先焊接的零件的图样。
化工设备装配图的内容
化工设备装配图的内容1. 引言化工设备的装配图是指根据设备的设计和工艺要求，将各个零部件按照一定的顺序、位置和方式进行组装的图纸。
化工设备装配图对于设备的装配、维修和维护都具有重要的指导意义。
本文将介绍化工设备装配图的内容，包括主要零部件组装顺序、各个零部件的连接方式、相关管道和阀门的布局等。
化工设备的装配通常需要按照一定的顺序进行，以确保设备的正常运行和安全使用。
主要零部件组装顺序通常包括以下几个步骤：2.1 基础部分的组装首先需要将设备的基础部分组装好，包括设备的底座、支架等。
这些基础部分通常需要按照设备设计要求进行焊接、螺栓连接或其他方式的组装。
在基础部分组装完成后，需要按照设备设计图纸和工艺要求，将各个功能部件进行组装。
功能部件通常包括传动装置、控制装置、加热装置等。
这些功能部件的组装需要按照一定的顺序进行，以确保装配的正确性和有效性。
2.3 设备外壳和保护结构的组装最后，需要将设备的外壳和保护结构进行组装。
外壳和保护结构通常由金属板材、玻璃纤维等材料制成，用于保护设备的内部部件，防止外部环境的侵入和损害。
3. 各个零部件的连接方式化工设备的各个零部件之间需要采用合适的连接方式，以确保设备的正常运行和安全使用。
3.1 螺栓连接螺栓连接是一种常见的零部件连接方式，特点是拆卸方便、结构牢固。
常用于连接重要的部件和结构。
焊接连接是通过熔化金属对零部件进行连接的方式。
焊接连接具有连接强度高、密封性好等优点，常用于连接金属结构和管道等部件。
3.3 弹性连接弹性连接是通过弹性材料将零部件连接在一起，在允许一定的位移和变形的情况下，保证零部件之间的连接。
常用于连接传动装置和旋转部件。
管接连接是通过管件将管道和设备连接在一起的方式。
常用于连接管道和设备之间的传输介质。
4. 相关管道和阀门布局化工设备通常涉及到众多的管道和阀门，其合理的布局和连接对于设备的正常运行至关重要。
4.1 管道布局根据工艺流程和设备的要求，需要设计合理的管道布局。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.一组视图 用一定数量的视图、剖视图、断面图等完整、 清晰、简便地表达出零件的结构和形状。 2.完整的尺寸 零件图中应正确、完整、清晰、合理地标注出 零件在制造、检验中所需的全部尺寸。
一、化工设备零件图的内容：
3.必要的技术要求 用规定的代号、符号或文字注释，简明、 准确地给出零件在制造和检验中应达到的 各项技术指标，如表面粗糙度、尺寸公差、 形位公差及热处理、表面处理等。 4.标题栏 用于填写零部件的名称、材料、绘图比 例和图号等。还要注写单位名称及设计、 审核、批准等必要的签署。
任务描述
表示零件的结构形状、尺寸及技术要求 的图样称为零件图。 表示可拆或不可拆部件的结构、尺寸以及 所属零部件之间的关系、技术特性和技术要 求等资料的图样称为部件图。 它们是表达设计思想，加工和检验零件 的依据，是指导生产的主要技术文件之一。
一、化工设备零件图的内容：
化工设备的零件图应包含以下内容：
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
化工设备零部件图的内容
吉林工业职业技术学院
任务描述
化工设备是由一些零部件组成的，比如筒
体、封头、管箱、管板、折流板、支架、 搅拌轴、栅板等等。
任务描述
化工设备零部件图是表达化工设备零部件
结构、形状、大小、性能及制造安装等技 术要求的工程图样，是指导生产和技术交 流的重要技术文件。识读化工设备零部件 图是从事化工设备设计、制造、检验、安 装、操作使用、ห้องสมุดไป่ตู้修等技术人员必备的技 能。
二、化工设备部件图的内容：
化工设备的许多部件是由零件图焊接 后，再进行机械加工而完成的产品，因此， 这类部件图中既有部件加工制造所需要的 视图、尺寸、表面粗糙度等加工技术要求， 又有表明焊接部件的零件构成的零件序号 和明细栏。
