【CN109778880A】一种土工格室挡墙的施工方法【专利】

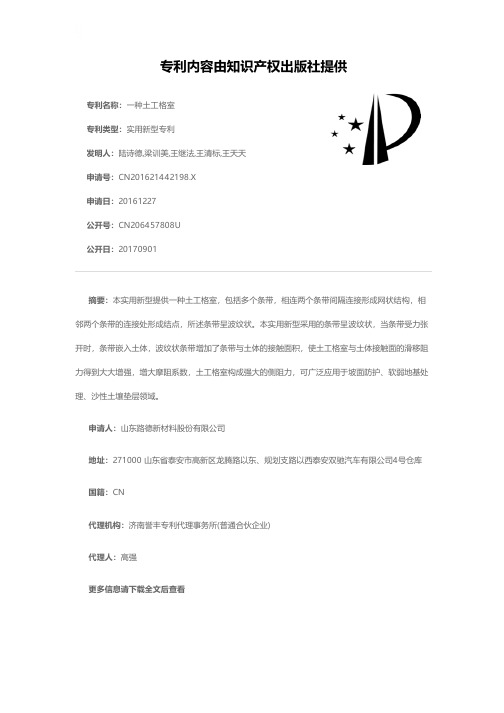

专利名称：一种土工格室
专利类型：实用新型专利
发明人：陆诗德,梁训美,王继法,王清标,王天天申请号：CN201621442198.X
申请日：20161227
公开号：CN206457808U
公开日：
20170901
专利内容由知识产权出版社提供
摘要：本实用新型提供一种土工格室，包括多个条带，相连两个条带间隔连接形成网状结构，相邻两个条带的连接处形成结点，所述条带呈波纹状。

本实用新型采用的条带呈波纹状，当条带受力张开时，条带嵌入土体，波纹状条带增加了条带与土体的接触面积，使土工格室与土体接触面的滑移阻力得到大大增强，增大摩阻系数，土工格室构成强大的侧阻力，可广泛应用于坡面防护、软弱地基处理、沙性土壤垫层领域。

申请人：山东路德新材料股份有限公司
地址：271000 山东省泰安市高新区龙腾路以东、规划支路以西泰安双驰汽车有限公司4号仓库国籍：CN
代理机构：济南誉丰专利代理事务所(普通合伙企业)
代理人：高强
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201520728087.4(22)申请日 2015.09.18E02D 3/00(2006.01)E02D 17/20(2006.01)(73)专利权人张振武地址730000 甘肃省兰州市城关区天水北路222号万达写字楼35层12室(72)发明人张振武(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人李海建(54)实用新型名称土工格室(57)摘要本实用新型公开了一种土工格室，包括条带(1)及连接所述条带(1)的双头插件(2)，所述双头插件(2)的一端为封闭端(21)，另一端为穿过所述条带(1)的开口端，所述开口端具有两个插件头(22)；两个所述插件头(22)通过焊接连接。

本实用新型提供的土工格室，将两个插件头通过焊接连接，在避免条带相对于双头插件脱落的同时，达到了两个插件头相对位置的固定，有效避免了两个插件头在竖直及水平等方向的错位，避免了条带受力不均的情况，有效提高了土工格室的利用率，进而有效确保了土工格室的使用效果。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书4页 附图4页CN 204919524 U 2015.12.30C N 204919524U1.一种土工格室，包括条带(1)及连接所述条带(1)的双头插件(2)，其特征在于，所述双头插件(2)的一端为封闭端(21)，另一端为穿过所述条带(1)的开口端，所述开口端具有两个插件头(22)；两个所述插件头(22)通过焊接连接。

2.如权利要求1所述的土工格室，其特征在于，两个所述插件头(22)采用填料焊接连接，焊接填料形成连接两个所述插件头(22)的焊接部(3)。

3.如权利要求2所述的土工格室，其特征在于，所述焊接部(3)连接于两个所述插件头(22)相互靠近的一侧。

4.如权利要求2所述的土工格室，其特征在于，所述焊接部(3)覆盖两个所述插件头(22)。

专利名称：一种土工格室
专利类型：实用新型专利
发明人：何晓婷,赵艳红
申请号：CN202121819449.2申请日：20210805
公开号：CN215857623U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型涉及土工加筋材料技术领域，具体涉及一种土工格室。

包括制成土工格室的片材体，所述土工格室片材体包含同步压制的弧线边缘片材、横向筋条和长条形盲孔，所述弧线边缘片材长度方向的两端固定有所述横向筋条，所述横向筋条的厚度不小于所述弧线边缘片材的厚度；所述长条形盲孔设置于所述弧线边缘片材上，且所述长条形盲孔长的方向所在直线与所述弧线边缘片材的长度方向所在直线之间的夹角小于90度；相邻所述土工格室片材体通过所述横向筋条和/或所述长条形盲孔固定连接。

采用本申请的土工格室片材体使用插接连接方式制成的土工格室，其节点的剥离强度可以超出热熔焊接土工格室节点剥离强度的50%以上，其剪切强度也不低于热熔焊接土工格室节点连接处的剪切强度。

申请人：南昌宇德新材料有限公司
地址：330200 江西省南昌市南昌县莲塘镇振兴大道777号月星家居广场三区5109室
国籍：CN
代理机构：济南誉丰专利代理事务所(普通合伙企业)
代理人：王舵
更多信息请下载全文后查看。

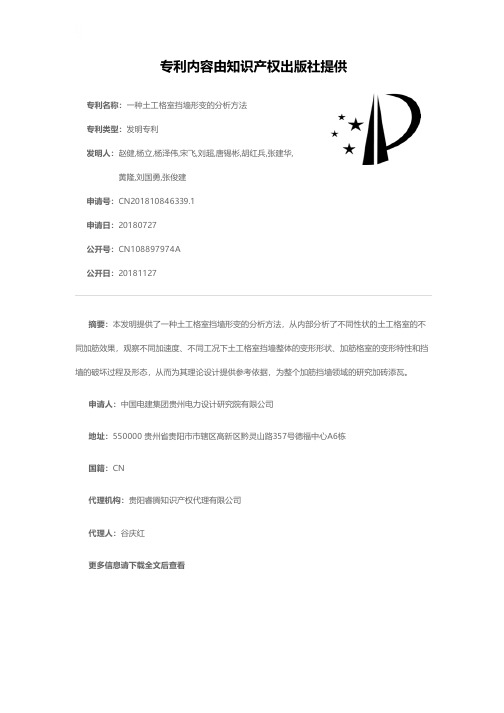

专利名称：一种土工格室挡墙形变的分析方法
专利类型：发明专利
发明人：赵健,杨立,杨泽伟,宋飞,刘超,唐锡彬,胡红兵,张建华,黄隆,刘国勇,张俊建
申请号：CN201810846339.1
申请日：20180727
公开号：CN108897974A
公开日：
20181127
专利内容由知识产权出版社提供
摘要：本发明提供了一种土工格室挡墙形变的分析方法，从内部分析了不同性状的土工格室的不同加筋效果，观察不同加速度、不同工况下土工格室挡墙整体的变形形状、加筋格室的变形特性和挡墙的破坏过程及形态，从而为其理论设计提供参考依据，为整个加筋挡墙领域的研究加砖添瓦。

申请人：中国电建集团贵州电力设计研究院有限公司
地址：550000 贵州省贵阳市市辖区高新区黔灵山路357号德福中心A6栋
国籍：CN
代理机构：贵阳睿腾知识产权代理有限公司
代理人：谷庆红
更多信息请下载全文后查看。

专利名称：一种建筑墙体的施工方法
专利类型：发明专利
发明人：陈贺如,龚垠烽,龚庆森,罗城勋,陈丽申请号：CN201910623051.2
申请日：20190711
公开号：CN110344521A
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本发明提供了一种建筑墙体的施工方法，属于建筑施工工程技术领域，该施工方法包括清理基层、测量放线，构建模板，涂覆保护层，灌注防潮层，灌注混合浆料，保护层复涂和墙体养护，通过改进保护层的原料与制备方法以及混合浆料的原料与制备方法，进而建造出墙体，该方法简单、便捷，能够提供一种抗压、抗冻和耐水性能良好的建筑墙体，实现了废物资源化利用，满足绿色环保的要求。

申请人：福建省顺天亿建设有限公司
地址：364000 福建省龙岩市新罗区龙岩大道中688号京华中心写字楼23楼
国籍：CN
代理机构：北京精金石知识产权代理有限公司
代理人：张黎
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810087053.X(22)申请日 2016.04.07(62)分案原申请数据201610288377.0 2016.04.07(71)申请人 叶香雄地址 325025 浙江省温州市温州经济技术开发区天河街道环川北路26号(72)发明人 叶香雄　(51)Int.Cl.E02D 29/02(2006.01)(54)发明名称挡土墙施工方法(57)摘要本发明公开了一种挡土墙施工方法，其特征是施工步骤包括：(1)开挖土方至基础板底面标高处，支设模板并浇筑基础板混凝土；(2)安装挡土板；(3)浇筑挡土混凝土柱及混凝土压顶梁；(4)浇筑卸载梁混凝土；(5)卸载梁上部铺设卸载板；(6)安装钢丝索，并用花篮螺丝拉紧；(7)施工预应力锚索直；(8)在卸载板上面填充粘土，卸载梁上部粘土层中部设置滤水层。

权利要求书1页 说明书4页 附图1页CN 108560580 A 2018.09.21C N 108560580A1.一种挡土墙施工方法，其特征是施工步骤包括：(1)开挖土方至基础板底面标高处，支设模板并浇筑基础板混凝土，支设模板时预留挡土混凝土柱浇筑孔和埋设预埋钢筋；在1/3挡土混凝土柱高度处设置卸载梁和卸载板，通过钢丝索与挡土墙形成整体；挡土混凝土柱背土面为竖向垂直，朝土面设置坡度，朝土面与竖向夹角为5～10度，挡土混凝土柱截面下大上小；(2)安装挡土板；挡土混凝土柱朝土侧设置挡土板，挡土板采用预制板，挡土板厚度为10～12mm，挡土板预留卸载梁和角钢安装孔，在挡土混凝土柱的下部设置卸载梁；(3)挡土板直接作为挡土混凝土柱的右侧模板，在角钢安装孔位置设置补模板，浇筑挡土混凝土柱及混凝土压顶梁；(4)开挖挡土混凝土柱右侧土方至卸载梁底部标高处，拆除补模板，将角钢与挡土混凝土柱主筋进行焊接；然后将卸载梁下部主筋与角钢焊接；浇筑卸载梁混凝土；卸载梁设置位置为1/3挡土混凝土柱高度，卸载梁高度为400～600mm，卸载梁通过角钢与挡土混凝土柱形成联接，角钢与挡土混凝土柱主筋进行焊接，卸载梁下部主筋与角钢焊接；(5)卸载梁上部铺设卸载板；卸载板采用预制板，卸载板厚度为10～12mm，卸载梁右侧预留斜孔，以便钢丝索穿入；(6)安装钢丝索，并用花篮螺丝拉紧；挡土墙顶部设置混凝土压顶梁，混凝土压顶梁高度为500～700mm，钢丝索上端穿过混凝土压顶梁预留斜孔用锚具固定在混凝土压顶梁上端，钢丝索下端穿过卸载梁预留斜孔用锚具固定在卸载梁下端，钢丝索中部设置花篮螺丝来调整钢丝索的松紧度；(7)施工预应力锚索预应力锚索设置坡度为40～65度，预应力锚索上端伸入混凝土压顶梁预留斜孔用锚具固定；锚索分自由段和内锚段；自由段钢绞线涂抹黄油作防腐处理后再套PVC软管，PVC软管直径为16mm，自由段钢绞线每隔2m设置一道导向环以保证钢绞线顺直；内锚段注浆时间为锚索装入后进行；注浆材料采用水泥砂浆，水灰比为0.4～0.6，灰砂比为1：1，浆体强度大于或等于30MPa；注浆要一次完成，中间不得间断，待砂浆强度达到30MPa后，方可进行锚索张拉；自由段注浆在第二次张拉后进行；(8)在卸载板上面填充粘土，粘土采用分层人工夯实，分层厚度为400～500mm，卸载梁上部粘土层中部设置滤水层，滤水层厚度为0.3m，滤水层材料采用砂夹砾石，以利于排水。
