整流变压器的设计

带自耦调压的12脉波桥式整流变压器设计海理; 肖金凤; 王博; 谢艳【期刊名称】《《电气技术与经济》》【年(卷),期】2019(000)004【总页数】3页(P44-46)【关键词】自耦调压; 12脉波桥式整流; 同相逆并联; 移相变压器【作者】海理; 肖金凤; 王博; 谢艳【作者单位】[1]南华大学电气工程学院【正文语种】中文【中图分类】TM4220 引言随着低电压、大电流、调压范围宽的大功率可控可调直流电源在电化学工业、电解电镀设备、钢铁冶金行业及交通驱动等领域中广泛应用，电力电子整流装置的功率需求不断增大，它所产生的谐波、无功功率等对电网的干扰也随着增大。

为解决电网谐波污染问题，往往采用多脉波整流技术，即通过增加整流器的输入相数的方法来抑制甚至完全消除输入电流中某些特定次数的谐波。

孟凡刚［3］［4］等人提出了一种低容量联结的六相自耦变压器应用于12脉波整流系统；张先进［5］等人研制了不带平衡电抗器的隔离型12脉波多边形自耦变压器的整流系统。

这些方法将6脉波桥式整流提升到12脉波输出，大大减小了谐波污染，但是阀侧多边形移相，绕组数量多，制造工艺复杂，对大容量整流变压器设计而言，往往需要满足调压范围大、制造工艺简单的要求。

本文介绍带自耦调压的12脉波桥式整流变压器能满足这种需要低电压、大电流、调压范围宽的直流电源设备的要求，也能解决直流电压脉动及高次谐波问题，使电压质量提高、电网危害减少。

该变压器采用“一拖二”的结构，由一台调变和两台整变按“品”字形共箱布置，调变网侧为35kV进线自耦调压，两台整变分别采用Y、D接法，阀侧Δ接通过同相逆并联方式在油箱两侧对称输出，与4组桥式整流柜及负载设备构成整流回路。

1 变压器接线原理图1.1 调变绕组接线原理图调变接线原理见图1。

采用自耦正反调压，调节范围80%～105%，在容量相同时，自耦变压器体积比隔离式变压器小，可节省硅钢片和铜线，且效率高。

图1 调变接线原理图1.2 整变绕组接线原理图整变接线原理见图2。

整流变压器简介整流变压器（Rectifier Transformer）是一种用于变压变流电力系统中的特殊类型变压器。

它主要应用于交流输电系统中，将交流电转换为直流电。

工作原理整流变压器的工作原理与普通变压器类似，都是基于电磁感应原理。

它由两部分组成：变压器和整流装置。

变压器部分用于将输入电压从高压转换为适当的低压，以便满足整流装置的要求。

整流装置由一组整流阀组成，其中每个整流阀采用二极管或可控整流装置（thyristor）构成。

整流装置负责将交流电转换为直流电。

整流变压器的输入侧连接到电力系统的交流电源，输出侧连接到直流负载。

通过整流过程，变压器把输入电压转换为适合直流负载的电压。

整流变压器可以根据需要提供不同的电压和功率输出。

特点1. 高效能整流变压器具有较高的能量转换效率。

它能够将交流电转换为直流电，并在转换过程中减少能量损耗。

这使得整流变压器在高效的电力传输和分配中发挥关键作用。

2. 可调性整流变压器可以调整输出电压和功率，以适应不同的应用需求。

通过控制整流装置的工作方式，可以实现电压和功率的调节和控制。

3. 保护功能整流变压器具有完善的保护功能，能够保护整流装置和负载不受电力系统中的异常条件影响。

它可以监测电压和电流，检测过电压、过电流等故障，并及时采取措施实现保护和安全断电。

应用领域整流变压器主要用于以下领域：1. 电力系统在电力系统中，整流变压器用于将变压器的交流电转换为直流电，以供直流负载使用。

它广泛应用于交流输电系统中的变电站、工业领域、核电站等场所。

2. 电子设备在电子设备中，整流变压器用于供电和电源管理。

它可以通过变换电压和调整功率，为电子设备提供稳定、高效、可靠的直流电源。

3. 交通运输在轨道交通领域，整流变压器用于电力牵引系统中，将交流电转换为直流电，以供电力机车和列车使用。

它具有高效能、可靠性好的特点，能够满足电力牵引系统对电能传输和供电质量的要求。

结论整流变压器是一种特殊类型的变压器，用于将交流电转换为直流电。

第 !" 卷
第#期 "$$% 年 # 月
变压器
!"#$%&’"()"
&’()!" *+,-.
/’)# "$$%
!!"#$ 有载调压整流变压器技术方案
易梅生 !， 胡玉建 !， 朱志勇 "
（!" 特变电工衡阳变压器有限公司，湖南 衡阳 !"#$$%；"&特变电工新疆变压器厂， 新疆 昌吉 ’(##$$）
方案3采取外延三角形移相方式器身绝缘必须采取llokv全绝缘结构方案4采取曲折形移相方式器身绝缘可采取llokv分绝缘结构相比来说方案4的安全可靠性岛2从制造lt讲方案3采用外延三角形移卡i两个器身均为全绝缘结构外延三角形移相变压器ojn造工艺较麻烦但曲折形移相结构却相对简单3从制造成小米讲外延二角肜必须采取全绝缘结构基本绕组移相绕组的引线电压均是llokvru压等级的冈此引线绝缘方面需要采取更多的措施且油箱尺寸需更大些才能保证产品可靠性
整流变压器整流方式： 三相桥式
’’&9, 有 载 调 压 整 流 变 压 器 过 程 中 提 出 的 四 种 技
术方案及最终优选方案的过程。
"
!"#
使用条件和技术要求
环境温度 极端最高温度： 1%’: 极端最低温度： )!&:
!"!
正常使用条件 海拔： 低于 %+&; 使用条件： 户外式 外部冷却介质： 空气 污秽等级： !
A" 调压变压器联结组标号： /BC&D!! 线端有载粗细调压 E" 调压变压器调压方式： 有载开关调压级数： F? 级 调压范围： （!",,G!&+ ） > D" 额定容量： !!! *&&-.H 调压变压器补偿绕组额定容量： ’+ &&&-.H I" 单机额定直流电压： **&. 单机额定直流电流： ’J+’"+-H 单机脉波数： 单台 !’ 相 总脉波数： %J!’K%* 相 L" 整流变压器联结组别： 2 8 D)D 2 8 C)C 整流变压器移相角： =,"F+M、 =!!"’+M、 =!*"F+M、 =’N"’+M

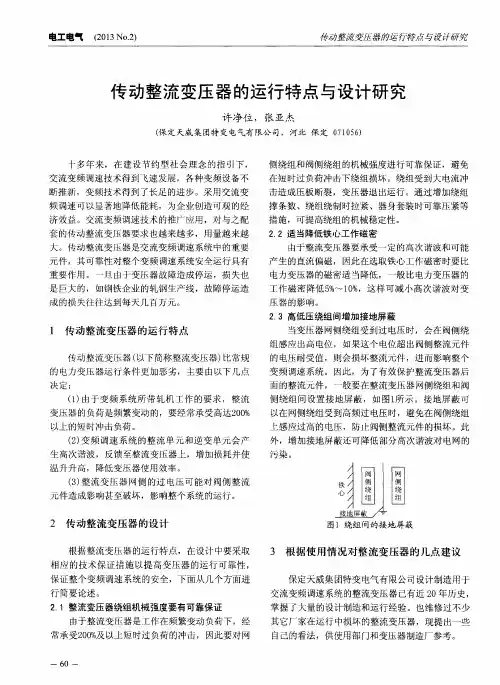

传动整 流变 压器 （ 以下 简称整 流变压 器） 比常规 的电力变 压器运 行条件 更加 恶劣 ，主要 由以下几 点
决 定：
当变 压器 网侧绕 组受 到过 电压 时，会在 阀侧 绕 组感应 出高 电位 ，如果这 个 电位 超 出 阀侧 整流元 件 的 电压 耐受值 ，则会 损坏 整流 元件 ，进而 影响整 个 变 频调速 系统 。因此 ，为 了有 效保护 整流 变压器 后 面 的整 流元件 ，一般要 在整流 变压器 网侧 绕组和 阀 侧 绕 组 间设 置接 地 屏 蔽 ，如 图 １ 所 示 。接 地 屏蔽 可 以在 网侧绕 组受 到高频 过 电压 时 ，避 免在 阀侧绕 组 上感 应过高 的 电压 ，防止 阀侧 整流 元件 的损坏 。此
频 调速可 以显 著地 降低 能耗 ，为企业 创造可 观 的经
撑条 数 、绕 组绕 制时拉 紧 、器 身套 装时 可靠压 紧等
措施 ，可提 高绕组 的机械 稳定 性 。 ２ ． ２适 当降低 铁心工 作磁 密 由于整 流变 压器要 承受 一定 的高次 谐波 和可 能 产 生 的直 流偏磁 ，因此在选 取铁 心工作 磁密 时要 比 电力变压 器 的磁 密适 当 降低 ，一 般 比电力变 压器 的
器 短 路 阻抗 大 于 ８ ％时， 谐波 的影 响 显著 减 小 。对
用户 协 商，取 消 了分 接 开关 ，按现 有 网侧供 电电压 重新设计高压绕组 ，变 压器修复后投入运行正 常。
３ ． ３绕 组温 控器 的使用
济 效益 。交流 变频 调速技 术 的推广应 用 ，对 与之 配
套 的传 动整流 变压器 要求 也越 来越 多 ，用 量越来 越 大 。传 动整流 变压 器是 交流变 频调速 系统 中 的重 要 元件 ，其可靠 性对 整个 变频调 速系 统安全 运行 具有

- 45 -工 业 技 术１　项目背景多脉波移相整流变压器广泛应用于各行各业的变频调速系统中，电压等级一般为10 kV~35 kV，低压侧输出脉波数以6脉波和12脉波为主，12脉波整流变压器高压侧经移相后，2台可组成24脉波输出，大大降低整流装置注入电网的谐波，提高电能质量[1]。

该项目所设计的35 kV 12脉波整流变压器，安装地点位于海拔高达4 600 m 的西藏地区，外绝缘距离与变压器温升需要特殊考虑，同时，该地区运行的变压器遭受大气过电压概率大，需要对变压器绕组进行必要的保护。

目前国内外市场上的35 kV 高压外延三角形移相整流变压器，基本绕组与高压移相绕组都采用辐向排列方式，在雷电冲击电压下，高压移相绕组尾端与高压基本绕组首端连接处冲击电位震荡很大，绝缘性能不易保证，需要增大绝缘距离以保证绝缘强度[2]。

为了解决上述技术问题，该项目通过技术研究与电磁仿真技术，将高压基本绕组与移相绕组调整为轴向排列，经仿真计算与测试，移相绕组尾端与基本绕组首端连接处的冲击电位震荡明显下降，提高了绝缘可靠性，高压移相绕组引线与其它绕组引线连接更加方便，器身的布置结构更加紧凑合理，器身机械稳定性得到提高。

２　产品开发与设计针对项目技术协议中所需特点，研究采用合理的结构满足实现35 kV 高压外延三角形移相，单器身输出12脉波的整流变压器。

并可以D （+7.5°）d0y11配合D （-7.5°）d0y11组成24脉波整流变压器。

２．１　电磁设计部分采用了组合式双分裂绕组结构，高压线圈4个绕组采用轴向排列后，器身布置更加紧凑，机械强度较原辐向排列结构大大提高。

经波过程电磁分析软件仿真分析，改进后结构在大气过电压下，绕组中的电位振荡大为降低，由原来电位幅值达到入波的约150%以上降低到入波的约115%，如图1所示，降低了绝缘设计的难度。

经电磁场仿真软件进行器身的详细磁场仿真计算，绕组结构与布置改进后油箱中磁密有一定程度的增大，如图2所示，右侧绕组磁通密度明显高于左侧绕组。

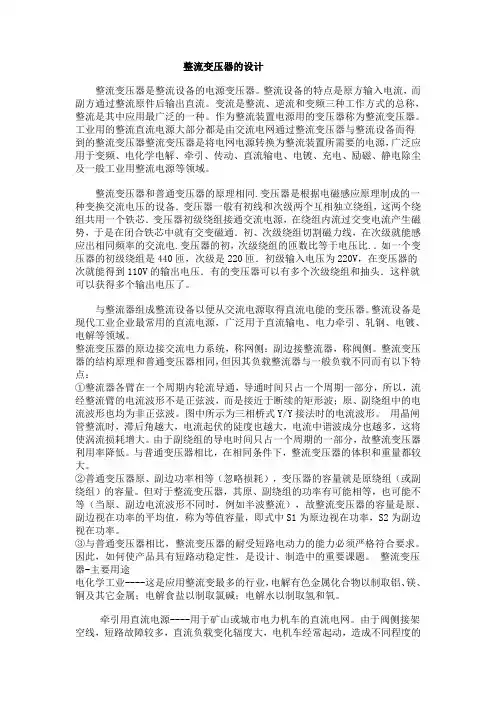

整流变压器的设计整流变压器是整流设备的电源变压器。

整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。

变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。

作为整流装置电源用的变压器称为整流变压器。

工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的整流变压器整流变压器是将电网电源转换为整流装置所需要的电源，广泛应用于变频、电化学电解、牵引、传动、直流输电、电镀、充电、励磁、静电除尘及一般工业用整流电源等领域。

整流变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了。

与整流器组成整流设备以便从交流电源取得直流电能的变压器。

整流设备是现代工业企业最常用的直流电源，广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。

整流变压器的原边接交流电力系统，称网侧；副边接整流器，称阀侧。

整流变压器的结构原理和普通变压器相同，但因其负载整流器与一般负载不同而有以下特点：①整流器各臂在一个周期内轮流导通，导通时间只占一个周期一部分，所以，流经整流臂的电流波形不是正弦波，而是接近于断续的矩形波；原、副绕组中的电流波形也均为非正弦波。

图中所示为三相桥式Y/Y接法时的电流波形。

用晶闸管整流时，滞后角越大，电流起伏的陡度也越大，电流中谐波成分也越多，这将使涡流损耗增大。

由于副绕组的导电时间只占一个周期的一部分，故整流变压器利用率降低。

两种24脉波整流变压器设计比较24脉波整流变压器是一种特殊的变压器，能够提供更加稳定的直流输出电压。

在24脉波整流变压器的设计过程中，有两种不同的设计方法可以选择，分别是谐振式设计和非谐振式设计。

下面将介绍这两种设计方法的比较。

谐振式设计是一种常见的24脉波整流变压器设计方法。

在这种设计中，谐振电路被用来减小电路中的谐波和纹波。

谐振电路是由电容器和电感器组成的，并与变压器并联。

电容器和电感器的参数可以根据需要进行调整，以便在电路中产生合适的谐波和纹波消除效果。

谐振式设计的优点是能够有效减小谐波和纹波，从而提供更加稳定的直流输出电压。

然而，谐振式设计也有一些缺点。

首先，谐振电路的设计复杂，需要进行精确的参数调整，使得设计和调试成本较高。

其次，谐振电路会引入额外的电功率损耗，从而降低变压器的效率。

因此，在设计谐振式24脉波整流变压器时，需要权衡其优缺点，并选择合适的参数和电路结构。

非谐振式设计是另一种常见的24脉波整流变压器设计方法。

在这种设计中，没有谐振电路，而是调整主变压器的参数来减小谐波和纹波。

非谐振式设计的优点是无需设计和调试谐振电路，从而降低了设计和制造成本。

此外，非谐振式设计还能够提高变压器的效率，因为没有额外的电功率损耗。

然而，非谐振式设计也存在一些缺点。

首先，调整主变压器的参数需要一定的经验和技巧，否则可能会导致电路的不稳定或者谐波和纹波过大。

其次，非谐振式设计不能完全消除谐波和纹波，因此直流输出电压的稳定性相对较差。

综上所述，谐振式设计和非谐振式设计是24脉波整流变压器常用的两种设计方法。

谐振式设计能够有效减小谐波和纹波，提供更加稳定的直流输出电压，但设计复杂，成本较高，且会引入额外的功耗损失。

非谐振式设计则无需设计和调试谐振电路，降低了成本，提高了效率，但无法完全消除谐波和纹波，直流输出电压稳定性相对较差。

在选择设计方法时，需要根据具体的应用需求和成本考虑，选择适合的设计方法。

近几 年 ，铝 电解 技术 得 到 了快速 的发 展 ，一是单 系列 产 能 已达 到 ５０万 吨／年 ；二 是 主 流 电解 槽 电解 电流 已达 ５００ｋＡ。铝 电解 技 术 进 步 日新 月 异 ，其 供 电方 式也 发生 了很 大 的变 化 ，出 于降 低 电能 损 耗 考 虑 ，多 新建 电解 铝 厂 其供 电运 行 方 式 已从 大 电网受 电运行 变 为局 域 网 运 行 、甚 至 孤 网 运行 。为 满 足 局 域 网或孤 网运行 的快 速 调 压 要 求 ，随着 整 流 元 件 的 技 术进 步 ，电解 铝 整 流方 式 由二 极 管 整 流 向 可 控硅 整流转 变 ，系统 调 压 由有 载 开 关 粗 调 ＋饱 和 电抗 器 细调 向有 载开关 粗 调 ＋可控 硅调 压转 变 。
系统一 次电压 ｕ１
２２Ｉｄｎ 整 流 方式
２ ×４６ｋＡ
三 相 桥可 控 硅 整 流
调压级数及范 围
９５级 ０％ ～１００％
单机脉波数 Ｐ
ｌ２相
单系列整流机组 台数 总 脉 波 数
８台 ９６相
Ｌａｒｇｅ ｒｅｃｔｉｆ ｉｅｒ ｔｒａｎｓｆｏｒｍ ｅｒ ｄｅｓｉｇｎ
ｆｏｒ ａｌｕｍ ｉｎｕｍ ｒｅｄｕｃｔｉｏｎ ｕｓｉｎｇ ｔｈｙｒｉｓｔｏｒ ｒｅｃｔｉｆ ｉｅｒ ｔｅｃｈｎｏｌｏｇｙ
Ｃｈｅｎ Ｗ ｅｉｇｕｏ （Ｊｉａｎｇｘｉ Ｔｒａｎｓｆｏｒｍｅｒ Ｓｃｉｅｎｃｅ＆ Ｔｅｃｈｎｏｌｏｇｙ Ｃｏ．，Ｌｔｄ．，Ｎａｎｃｈａｎｇ ３３０１ １４ Ｃｈｉｎａ）
１ 接 线 原 理 及 主 要 技 术要 求
（简称调 变 ）及 整 流变 压 器 （简称 主变 ）通 过 油 一油 套 管现 场 组 装 而 成 。调 变 采 用 双 圈 ＋角 接 线 圈 补 偿 ，主变 一 次侧移 相 曲折接 线 、阀侧 正反 角 同相逆 并 联 结构 ，接 线原理 如 图 １所 示 。
