手机摄像头的分类,技术指标及工作原理1.1 手机摄像头概述手机的数码相机功能指的是手机是否可以通过内置或是外接的数码相机进行拍摄静态图片或短片拍摄，作为手机的一项新的附加功能，手机的数码相机功能得到了迅速的发展。

手机摄像头分为内置与外置，内置摄像头是指摄像头在手机内部，更方便。

外置手机通过数据线或者手机下部接口与数码相机相连，来完成数码相机的一切拍摄功能。

外置数码相机的优点在于可以减轻手机的重量，而且外置数码相机重量轻，携带方便，使用方法简单。

处于发展阶段的手机的数码相机的性能应该也处于初级阶段，带有光学变焦的手机目前国内销售的还没有这个功能，不过相信随着手机数码相机功能的发展，带有光学变焦的手机也会逐渐上市，但大部分都拥有数码变焦功能。

除此之外，目前手机的数码相机功能主要包括拍摄静态图像，连拍功能，短片拍摄，镜头可旋转，自动白平衡，内置闪光灯等等。

手机的拍摄功能是与其屏幕材质、屏幕的分辨率、摄像头像素、摄像头材质有直接关系。

1.2 Camera分类Camera一般分为Digital camera 数字式与Digital Still Cameras模拟式。

1.2.1 Digital camera 数字式数字摄像头是直接将摄像单元和视频捕捉单元集成在一起，然后通过串、并口或者USB 接口连接到HOST SYSTEM上。

现在CAMERA市场上的摄像头基本以数字摄像头为主，而数字摄像头中又以使用新型数据传输接口的USB数字摄像头为主（独立），在手机上主要是直接通过IO (BTB,USB,MINI USB…)与HOST SYSTEM连接，经过HOST SYSTEM的编辑后以数字信号输出到DISPLAY上显示。

目前CAMERA市场上主流的CAMERA全DIGITALCAMERA。

1.2.2 Simulant camera 模拟式模拟摄像头是将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存到SYSTEM MEMORY里。

模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式，并加以压缩后才可以转换到HOST SYSTEM上运用，经HOST SYSTEM 的编辑，通过DISPLAY显示和输出。

1.3 Camera结构1.3.1 CCD结构分三层：LENS、分色滤色片、感光层第1层LENS：CAMERA的成像关键在于SENSOR，为了扩大CCD的采光率必须扩大单一象素的受光面积，在提高采光率的同时会导致画面质量下降。

LENS就是相当于在SENSOR前面增加一副眼镜，SENSOR的采光率就不是由SENSOR的开口面积决定而是由LENS的表面积决定。

第2层分色滤色片：目前分色滤色片有两种分色方法：RGB原色分色法，就是三原色分色法，几乎所有的人类眼睛可以识别的颜色都可以通过R.G.B来组成，RGB就是通过这三个通道的颜色调节而成。

CMYK补色分色法，由四个通道的颜色配合而成，分别是青（C）、洋红（M）、黄（Y）、黑（K），但是调节出来的颜色不如RGB的颜色多。

第3层感光层SENSORCCD的第三层是SENSOR，SENSOR主要是将穿过滤色层的光源转换成电子信号，并将信号传送到影像处理芯片（DSP），将影像还原。

1.3.2 LENS（镜头）一般CAMERA的镜头结构是有几片透镜组成，分有塑胶透镜（PLASTIC)和玻璃透镜(GLASS)，通常CAMERA用的镜头结构有：1P,2P,1G1P,1G3P,2G2P,4G等。

透镜越多，成本越高；玻璃透镜比塑胶透镜贵，但是玻璃透镜的成像效果比塑胶透镜的成像效果要好。

目前市场上针对MOBILE PHONE配置的CAMERA以1G3P（1片玻璃透镜和3片塑胶透镜组成）为主，目的是降低成本。

1.3.3 SENSOR（图象传感器）图像传感器（SENSOR）是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

目前的SENSOR类型有两种：CCD（Charge Couple Device)，电荷耦合器件CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体1.3.4 A/D转换器A/D转换器即ADC(Analog Digital Converter 模拟数字转换器)ADC的两个重要指标是转换速度和量化精度，由于CAMERA SYSTEM中高分辨率图象的象素量庞大，因此对速度转换器的要求很高。

同时量化精度对应的ADC转换器将每一个象素的亮度和色彩值量化为若干的等级，这个等级就是CAMERA的色彩深度。

由于CMOS已经具备数字化传输接口，所以不需要A/D。

数字信号处理芯片（DSP，DIGITAL SIGNAL PROCESSING）功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB 等接口传到PC等设备。

1.3.5 DSP结构框架1. ISP（image signal processor）（图像信号处理器）2. JPEG encoder（JPEG图像解码器）3. USB device controller（USB设备控制器）1.4 Camera技术指标1.4.1图像压缩方式JPEG(joint photographic expert group)静态图像压缩方式。

一种有损图像的压缩方式。

压缩比越大，图像质量也就越差。

当图像精度要求不高存储空间有限时，可以选择这种格式。

目前大部分数码相机都使用JPEG格式。

1.4.2图像噪音指的是图像中的杂点干扰，表现为图像中有固定的彩色杂点。

1.4.3视角与人的眼睛成像是相似原理，简单说就是成像范围。

1.4.4白平衡处理技术(AWB)要求在不同色温环境下，照白色的物体，屏幕中的图像应也是白色的。

色温表示光谱成份，光的颜色。

色温低表示长波光成分多。

当色温改变时，光源中三基色（红、绿、蓝）的比例会发生变化，需要调节三基色的比例来达到彩色的平衡，这就是白平衡调节的实际。

图象传感器的图象数据被读取后，系统将对其进行针对镜头的边缘畸变的运算修正，然后经过坏像处理后被系统送进去进行白平衡处理（在不同的环境光照下，人类的眼睛可以把一些“白”色的物体都看成白色，是因为人眼进行了修正。

但是SENSOR没有这种功能，因此需要对SENSOR输出的信号进行一定的修正，这就是白平衡处理技术）。

1.4.5电源好的摄像头内部电源也是保证摄像头稳定工作的一个因素。

1.4.6彩色深度（色彩位数）反映对色彩的识别能力和成像的色彩表现能力，就是用多少位的二进制数字来记录三种原色。

实际就是A/D转换器的量化精度，是指将信号分成多少个等级，常用色彩位数（bit）表示。

彩色深度越高，获得的影像色彩就越艳丽动人。

非专业的SENSOR一般是24位；专业型SENSOR至少是36位。

24位的SENSOR，感光单元能记录的光亮度值最多有2^8=256级，每一种原色用一个8位的二进制数字来记录，最多记录的色彩是256×256×256约16，77万种。

36位的SENSOR，感光单元能记录的光亮度值最多有2^12=4096级，每一种原色用一个12位的二进制数字来记录，最多记录的色彩是4096×4096×4096约68.7亿种。

1.4.7输出/输入接口(IO)串行接口（RS232/422）:传输速率慢，为115kbit/s。

并行接口（PP）：速率可以达到1Mbit/s。

红外接口（IrDA）：速率也是115kbit/s，一般笔记本电脑有此接口。

通用串行总线USB：即插即用的接口标准，支持热插拔。

USB1.1速率可12Mbit/s,USB2.0可达480bit/s。

IEEE1394(火线)接口(亦称ilink):其传输速率可达100M~400Mbit/s。

1.4.8图像格式(image Format/ Color space)RGB24,I420是目前最常用的两种图像格式。

RGB24：表示R、G、B三种颜色各8bit，最多可表现色。

I420：YUV格式之一。

其它格式有: RGB565，RGB444，YUV4:2:2等。

1.4.9分辨率（Resolution）所谓分辨率就是指画面的解析度，由多少象素构成的数值越大，图像也就越清晰。

分辨率不仅与显示尺寸有关，还会受到显像管点距、视频带宽等因素的影响。

我们通常所看到的分辨率都以乘法形式表现的，比如1024*768，其中的1024表示屏幕上水平方向显示的点数，768表示垂直方向的点数。

SXGA（1280 x1024）又称130万像素XGA（1024 x768）又称80万像素SVGA（800 x600）又称50万像素VGA（640x480）又称30万像素（35万是指648X488）CIF(352x288) 又称10万像素SIF/QVGA(320x240)QCIF(176x144)QSIF/QQVGA(160x120)1.5 Camera工作原理景物(SCE)通过镜头（LENS）生成的光学图像投射到图像传感器(Sensor)表面上，然后转为电信号，经过A/D（模数转换）转换后变为数字图像信号，再送到数字信号处理芯片（DSP）中加工处理，再通过IO接口传输到CPU中处理，通过DISPLAY 就可以看到图像了。

1.6 Camera常用术语解释1.6.1像素数码相机的像素数包括有效像素（Effective Pixels）和最大像素（Maximum Pixels）。

与最大像素不同的是有效像素数是指真正参与感光成像的像素值，而最高像素的数值是感光器件的真实像素，这个数据通常包含了感光器件的非成像部分，而有效像素是在镜头变焦倍率下所换算出来的值。

对于手机的数码相机像素，目前只能处于初级发展阶段，像素数并不很高，大都在30万-- 200万像素之间。

数码相机的像素数越大，所拍摄的静态图像的分辨率也越大，相应的一张图片所占用的空间也会增大。

1.6.2有效像素有效像素数英文名称为Effective Pixels。

与最大像素不同，有效像素数是指真正参与感光成像的像素值。

最高像素的数值是感光器件的真实像素，这个数据通常包含了感光器件的非成像部分，而有效像素是在镜头变焦倍率下所换算出来的值。

数码图片的储存方式一般以像素（Pixel）为单位，每个象素是数码图片里面积最小的单位。

像素越大，图片的面积越大。

要增加一个图片的面积大小，如果没有更多的光进入感光器件，唯一的办法就是把像素的面积增大，这样一来，可能会影响图片的锐力度和清晰度。

所以，在像素面积不变的情况下，数码相机能获得最大的图片像素，即为有效像素。

1.6.3最大像素最大像素英文名称为Maximum Pixels，所谓的最大像素是经过插值运算后获得的。

合集下载

手机摄像头组成结构和工作原理简介

手机摄像头组成结构和工作原理简介

手机摄像头组成结构和工作原理简介手机摄像头由：PCB板、镜头、固定器和滤色片、DSP(CCD用)、传感器等部件组成。

工作原理：拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看到的图像。

1 PCB板摄像头中用到的印刷电路板，分为硬板、软板、软硬结合板三种2 镜头镜头是将拍摄景物在传感器上成像的器件，它通常由由几片透镜组成。

从材质上看，摄像头的镜头可分为塑胶透镜和玻璃透镜。

镜头有两个较为重要的参数：光圈和焦距。

1）光圈是安装在镜头上控制通过镜头到达传感器的光线多少的装置，除了控制通光量，光圈还具有控制景深的功能，光圈越大，景深越小，平时在拍人像时背景朦胧效果就是小景深的一种体现。

（数值越小，光圈越大，进光量越多，画面比较亮，焦平面越窄，主体背景虚化越大；值越大，光圈越小，进光量越少，画面比较暗，焦平面越宽，主体前后越清晰。

）2）焦距是从镜头的中心点到传感器平面上所形成的清晰影像之间的距离。

3 固定器和滤色片固定器的作用，实际上就是来固定镜头，另外固定器上还会有一块滤色片。

滤色片分两种方式，一种是RGB原色分色法，另一种是CMYK补色分色法。

滤色片的作用是把色彩滤掉，保证每个二极管感受到的光是单色的。

为什么要滤成单色光？因为感光二极管只能输出不同的电平，也就是只能表示光的强度而已，没办法表示颜色信息（黄色光和红色光，只要对应的亮度相同，二极管都会输出一样的电平信息）。

4 DSP又叫数字信号处理芯片：它的功能是通过一系列复杂的数学算法运算，对数字图像信号进行优化处理，最后把处理后的信号传到显示器上。

DSP结构框架：(1). ISP(镜像信号处理器);(2). JPEG encoder(JPEG图像解码器)。

DSP控制芯片的作用是：将感光芯片获取的数据及时快速地传到baseband中并刷新感光芯片，因此控制芯片的好坏，直接决定画面品质(比如色彩饱和度、清晰度)与流畅度。

手机摄像头非常全面的介绍

手机摄像头非常全面的介绍


Detection Node defect
For mechanical
四.
The structure of the Camera and subassembly
1.0 LENS（镜头） 一般CAMERA的镜头结构是有几片透镜组成，分有塑胶透镜（PLASTIC)和玻璃透镜(GLASS)， 通常CAMERA用的镜头结构有：1P,2P,1G1P,1G3P,2G2P,4G等。透镜越多，成本越高；玻璃透镜比塑 胶透镜贵，但是玻璃透镜的成像效果比塑胶透镜的成像效果要好。目前市场上针对MOBILE PHONE配 置的CAMERA以1G3P（1片玻璃透镜和3片塑胶透镜组成）为主，目的是降低成本。
CMOS sensor
Electron（电子）
Electron 电
Vertical CCD
Vertical CCD
Vertical scan
Horizontal CCD
Horizontal scan For mechanical
四.
The structure of the Camera and subassembly
表面上，然后转为电信号，经过A/D（模数转换）转换后变为数字图像信号，再送到数字信号 处理芯片（DSP）中加工处理，再通过IO接口传输到电脑中处理，通过DISPLAY就可以看到 图像了。
CAMERA工作流程图
LENS 景物
（SCE）
A/D(CMOS没有） 图象传感器
（SENSOR）
IO 电脑
(PC) (DSP)
术，色饱和度、对比度、边缘增强以及伽马矫正等先进的影像控制技术，完全可以达到与CCD摄像头相媲美
的效果。
For mechanical
四.

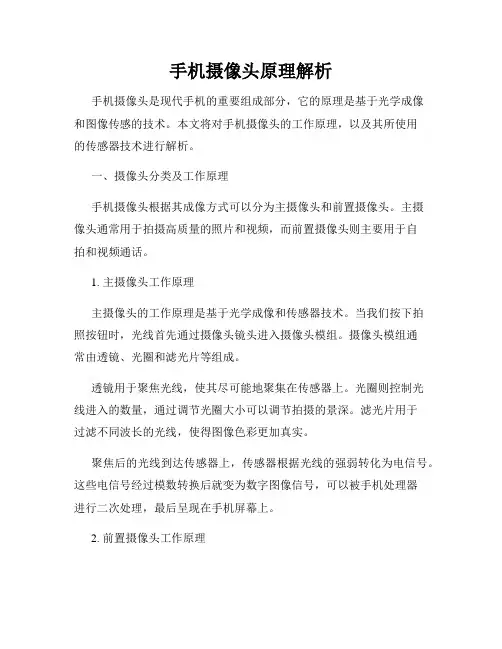

手机摄像头原理解析

手机摄像头原理解析

手机摄像头原理解析手机摄像头是现代手机的重要组成部分，它的原理是基于光学成像和图像传感的技术。

本文将对手机摄像头的工作原理，以及其所使用的传感器技术进行解析。

一、摄像头分类及工作原理手机摄像头根据其成像方式可以分为主摄像头和前置摄像头。

主摄像头通常用于拍摄高质量的照片和视频，而前置摄像头则主要用于自拍和视频通话。

1. 主摄像头工作原理主摄像头的工作原理是基于光学成像和传感器技术。

当我们按下拍照按钮时，光线首先通过摄像头镜头进入摄像头模组。

摄像头模组通常由透镜、光圈和滤光片等组成。

透镜用于聚焦光线，使其尽可能地聚集在传感器上。

光圈则控制光线进入的数量，通过调节光圈大小可以调节拍摄的景深。

滤光片用于过滤不同波长的光线，使得图像色彩更加真实。

聚焦后的光线到达传感器上，传感器根据光线的强弱转化为电信号。

这些电信号经过模数转换后就变为数字图像信号，可以被手机处理器进行二次处理，最后呈现在手机屏幕上。

2. 前置摄像头工作原理前置摄像头与主摄像头的工作原理类似，也是通过光学成像和传感器技术来实现图像的捕捉和传输。

不同之处在于前置摄像头通常使用广角镜头，以便于用户进行自拍。

前置摄像头的图像通常会经过一些增强处理，例如美颜、滤镜等，以提供更好的自拍效果。

这些处理通常是通过手机软件来实现的。

二、摄像头传感器技术摄像头的传感器类型决定了其感光能力和图像质量。

目前主流的摄像头传感器技术包括CMOS和CCD。

1. CMOS传感器CMOS（Complementary Metal-Oxide-Semiconductor）传感器是目前手机摄像头主要采用的技术。

它具有功耗低、集成度高和成本低等优势。

CMOS传感器通过图像传感单元（Pixel）阵列来捕捉图像。

每个Pixel都包含一个光敏元件和一个电荷转换电路。

当光线照射到光敏元件上时，会生成电荷，并通过电荷转换电路转换为电信号。

2. CCD传感器CCD（Charge-Coupled Device）传感器在早期的手机摄像头中比较常见，但由于其成本和功耗较高，目前在手机摄像头中使用较少。

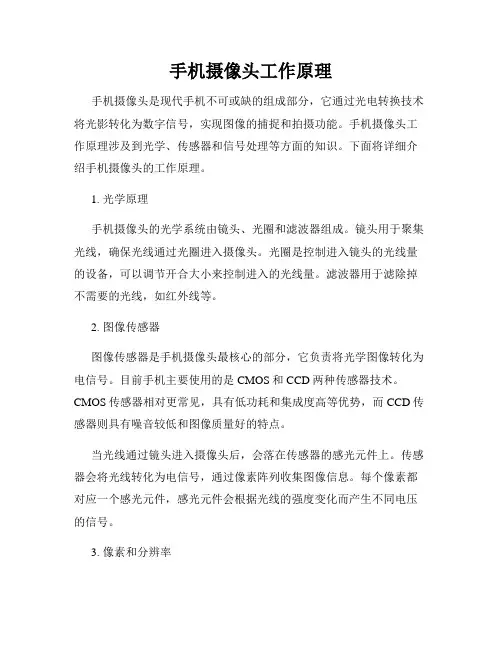

手机摄像头工作原理

手机摄像头工作原理

手机摄像头工作原理手机摄像头是现代手机不可或缺的组成部分，它通过光电转换技术将光影转化为数字信号，实现图像的捕捉和拍摄功能。

手机摄像头工作原理涉及到光学、传感器和信号处理等方面的知识。

下面将详细介绍手机摄像头的工作原理。

1. 光学原理手机摄像头的光学系统由镜头、光圈和滤波器组成。

镜头用于聚集光线，确保光线通过光圈进入摄像头。

光圈是控制进入镜头的光线量的设备，可以调节开合大小来控制进入的光线量。

滤波器用于滤除掉不需要的光线，如红外线等。

2. 图像传感器图像传感器是手机摄像头最核心的部分，它负责将光学图像转化为电信号。

目前手机主要使用的是CMOS和CCD两种传感器技术。

CMOS传感器相对更常见，具有低功耗和集成度高等优势，而CCD传感器则具有噪音较低和图像质量好的特点。

当光线通过镜头进入摄像头后，会落在传感器的感光元件上。

传感器会将光线转化为电信号，通过像素阵列收集图像信息。

每个像素都对应一个感光元件，感光元件会根据光线的强度变化而产生不同电压的信号。

3. 像素和分辨率像素是指图像的最小单元，一个像素对应传感器上的一个感光元件。

手机摄像头的分辨率就是指摄像头所能捕捉到的像素数，常见的分辨率有1080P、2K、4K等。

分辨率越高，图像细节越清晰。

4. 信号处理图像传感器将光线转化为电信号后，信号会经过模数转换器将其转化为数字信号。

然后，数字信号会经过信号处理器进行处理和优化，如图像去噪、锐化、白平衡等。

信号处理的目的是提高图像质量和还原真实场景。

此外，在手机摄像头工作中还会涉及到自动对焦、光学防抖、夜拍技术等功能。

自动对焦通过调整镜头与传感器之间的距离来实现对焦，确保图像清晰；光学防抖技术可以通过镜头的微动来抵消手持摄影时的抖动，提高图像清晰度；夜拍技术则通过提高感光元件灵敏度和图像处理算法来在暗光环境下拍摄清晰明亮的照片。

综上所述，手机摄像头工作原理主要包括光学原理、图像传感器、像素和分辨率以及信号处理等方面。
