35kV变电站电气一次部分初步设计分析1. 引言1.1 背景介绍35kV变电站是指电压等级为35千伏的变电站，是电力系统中的一个重要环节，用于将输电线路上的高压电能转变为供用户使用的低压电能。
一次部分是变电站中最基础、最重要的组成部分之一，其设计合理与否直接关系到电能传输的安全、稳定和有效。
随着我国电力行业的快速发展，35kV变电站在城市和乡村的建设中得到广泛应用，因此对其一次部分的设计要求也越来越高。
35kV变电站电气一次部分初步设计分析是对变电站的电气一次系统进行的初步设计和分析，旨在确保变电站的电气系统能够稳定、安全地运行。
通过对35kV变电站的电气一次部分进行详细的设计要求分析，可以为后续深入设计提供参考，保障变电站的正常运行和电能传输的可靠性。
对35kV变电站电气一次部分进行初步设计分析具有重要意义。
1.2 研究目的本文的研究目的是为了对35kV变电站电气一次部分的初步设计进行分析和探讨。
通过深入研究和详细分析设计要求、系统框架设计、继电保护原理设计、接地系统设计以及防雷设计，我们旨在探讨如何有效地设计和布置35kV变电站的电气一次部分，以确保其正常运行和安全性。
通过本文的研究，我们希望为后续深入设计提供有力参考，为35kV变电站电气一次部分的设计和施工提供科学指导。
我们也希望通过这篇文章的撰写，能够为相关领域的研究和实践工作提供一定的理论支持和技术参考，促进35kV变电站电气一次部分设计水平的提升，确保电网运行的安全稳定。
1.3 研究意义35kV变电站电气一次部分初步设计分析引言:35kV变电站作为电力系统的重要组成部分，其电气一次部分的设计直接关系到电力系统的安全稳定运行。
对35kV变电站电气一次部分的初步设计进行分析具有重要的理论和实践意义。
通过对35kV变电站电气一次部分的设计要求进行分析，可以帮助设计人员更好地了解对该部分的功能和性能要求，为设计方案的制定提供有力的依据。
通过对系统框架设计、继电保护原理设计、接地系统设计、防雷设计等方面的分析，可以全面评估电气一次部分的设计方案是否符合相关要求，从而为后续深入设计提供参考和指导。
35kV变电站电气一次部分初步设计分析本文主要针对35kV变电站电气一次部分进行初步设计分析。
首先，对变电站的用途和场地条件进行了简要介绍，然后详细阐述了35kV电气一次系统的组成、特点和设计要求，并列举了相关设备的选型依据和技术参数。
最后，总结了初步设计的主要工作内容和可行性分析。
一、用途和场地条件35kV变电站是一种中等电压配电设施，主要用于输电系统的中间节点，其用途是将高压输电线路中传输的电力，变换为低电压电力，经由变电站的输出，分配到各个用电终端。
该变电站布置在城市郊区，占地面积约1000平方米。
二、35kV电气一次系统的组成和特点1.组成35kV电气一次系统主要包括交流配电系统和低压直流控制系统两部分。
(1)交流配电系统：主要包括35kV进线柜、配电变压器、11kV母线和11kV出线柜。
(2)低压直流控制系统：主要包括控制保护柜、直流电源、电缆及配电线路等。
2.特点35kV电气一次系统主要特点是电气元件运行电压高、容量大，选用的设备规格较高，安全性能要求严格。
1.可靠性要求高：要求系统发生故障时，能够快速将故障隔离，保证系统的连续性和稳定性。
2.经济性要求合理：在选型和设计时，应考虑到设备价格、工程造价等多方面因素，寻求性价比最优的解决方案。
3.安全性要求高：在设备选型、施工安装等方面，要严格按照国家有关技术规范和标准进行操作。
4.易操作性要求高：系统应具备简单易用的操作界面，能够方便用户进行维护与操作。
四、相关设备的选型依据和技术参数1.进线柜：选用智能型开关柜，由于进线柜处于高压侧，要求其耐电压等级高，选用6-10kV的型号比较合适。
2.配电变压器：考虑到35kV变电站的容量较大，另外场地面积也比较充裕，应选择层式结构，容量在5000kVA以上的三相油浸式变压器。
具体型号可根据负载大小、场地条件等进行选择。
3.母线和出线柜：选择电容式12-24kV型号较为合适，由于是连接各种设备的重要组成部分，其选择要求耐用、耐热、绝缘性好、容量充足。
第6章无功补偿6.1无功补偿概述电力系统中有许多根据电磁感应原理工作的电气设备，如变压器、电动机、感应炉等。
都是依靠磁场来传送和转换电能的电感性负载，在电力系统中感应电动机约占全部负荷的50%以上。
电力系统中的无功功率很大，必须有足够的无功电源，才能维持一定的电压水平，满足系统安全稳定运行的要求。
电力系统中的无功电源由三部分组成：1、发电机可能发出的无功功率（一般为有功功率的40%-50%）; 2、无功功率补偿装置（并联电容器和同步调相机）输出无功功率； 3、110kV及以上电压线路的充电功率。
电力系统中如无功功率小，将引起供电电网的电压降低。
电压低于额定电压值时，将使发电、送电、变电设备均不能达到正常的出力，电网的电能损失增大，并容易导致电网震荡而解列，造成大面积停电，产生严重的经济损失和政治影响。
电压下降到额定电压值的60%~70%时，用户的电动机将不能启动甚至造成烧毁。
所以进行无功补偿是非常有必要的。
6.2无功补偿的计算补偿前cos产0.75，求补偿后达到0.9。
因此可以如下计算：设需要补偿 XMva的无功则COS2 = V=)51278；5127650—X)=0.9 (6-1)解得 X=3.377MVar6.3无功补偿装置无功补偿装置分为串联补偿装置和并联补偿装置两大类。
并联补偿装置又可分为同期调相机、并联电容补偿装置、静补装置等几大类。
同期调相机相当于空载运行的同步电动机在过励磁时运行，它向系统提供可无级连续调节的容性和感性无功，维持电网电压，并可以强励补偿容性无功，提高电网的稳定性。
在我国经常在枢纽变电所安装同步调相机，以便平滑调节电压和提高系统稳定性。
静止补偿器有电力电容器与可调电抗并联组成。
电容器可发出无功功率，电抗器可吸收无功功率,根据电压需要，向电网提供快速无级连续调节的容性和感性的无功，降低电压波动和波形畸变率，全面提高电压质量，并兼有减少有功损耗，提高系统稳定性，降低工频过电压的功能。
目录摘要.................................................................... - 1 - ABSTRACT ................................................................ - 2 - 引言.................................................................. - 3 - 原始资料分析............................................................ - 4 - 第一章主接线的选择.................................................... - 5 - 1.1主接线的设计原则和要求.. (5)1.2主接线的拟定 (5)1.3所用电的设计 (9)第二章主变压器的选择.................................................. - 7 - 2.1变电站变压器台数的选择原则. (8)2.2变电站主变压器台数的确定............................. 错误!未定义书签。
2.3变电所主变压器容量的确定原则 (8)2.4待设计变电所主变压器容量的计算和确定 ................. 错误!未定义书签。
2.5主变压器绕组数的确定 (8)2.6主变压器相数的确定................................... 错误!未定义书签。
2.7主变压器调压方式的确定 (9)2.8主变压器绕组连接组别的确定 (9)2.9主变压器冷却方式的选择............................... 错误!未定义书签。
第三章所用电设计 (13)第四章短路电流的计算.................................................. - 9 - 4.1短路的基本知识 (12)4.2计算短路电流的目的 (12)4.3短路电流的计算步骤 (13)第五章设备的选择与校验............................................... - 16 - 5.1进线与出线的选择与校验. (17)5.2互感器的选择与配置 (23)5.2.1 电流互感器的选择............................................ - 23 -5.2.2 电压互感器的选择............................................ - 24 - 第六章无功补偿....................................................... - 26 - 6.1补偿装置的种类和作用................................. 错误!未定义书签。

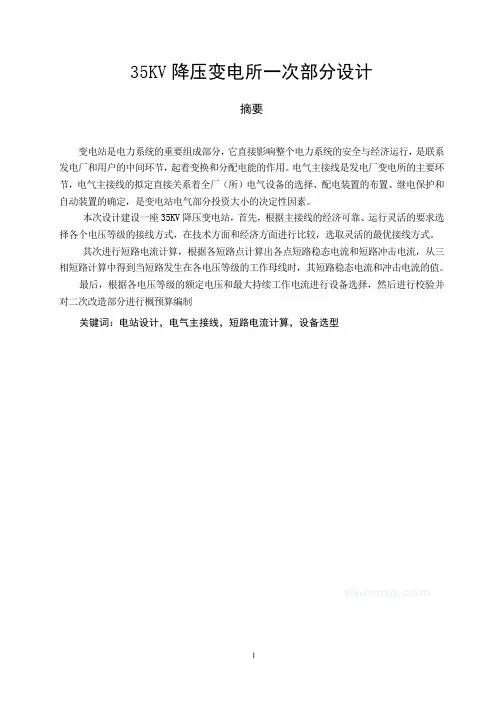

35kV变电站电气一次部分设计背景35kV变电站电气一次部分设计是为了确保变电站电气系统的正常运行和可靠性，满足电力供应要求和安全规范。
设计目标1. 提供可靠的电力供应：设计能够满足35kV变电站的电力供应需求，确保系统运行稳定。
2. 安全性和可维护性：设计考虑到变电站电气设备的安全性和可维护性，以便及时进行维修和排除故障。
3. 能耗和效率优化：设计应优化能耗和效率，减少能源消耗和运营成本。
设计要求1. 变压器：选择适合的35kV变压器，根据负荷需求和计划扩容考虑容量和数量。
2. 进线和出线：设计合适的进线和出线方案，确保电力供应的可靠性和稳定性。
3. 开关设备：选择可靠的开关设备，包括断路器、隔离开关等，以便进行电力分配和故障隔离。
4. 保护装置：设计适当的保护装置，如过电流保护、差动保护等，以保护变电站设备和供电系统的安全运行。
5. 接地系统：设计合理的接地系统，确保人身安全和设备的正常运行。
6. 低压配电：设计低压配电系统，包括配电柜和变压器柜等，以满足电力供应的需求。
设计步骤1. 确定设计需求和负荷计算。
2. 选择合适的电气设备和材料。
3. 绘制电气系统图纸，包括线路图和配电图。
4. 设计保护装置和接地系统。
5. 编写设计报告，包括设计方案和相关计算。
设计评估设计评估将考虑以下因素：1. 设计可行性和可靠性。
2. 设备和材料的可获取性和可维护性。
3. 设计符合国家和行业标准。
结论35kV变电站电气一次部分设计的目标是提供可靠的电力供应，同时考虑安全性和维护性。
设计需要满足设计要求，包括变压器、进线和出线、开关设备、保护装置、接地系统和低压配电。
设计步骤和评估将确保设计的可行性和符合标准要求。

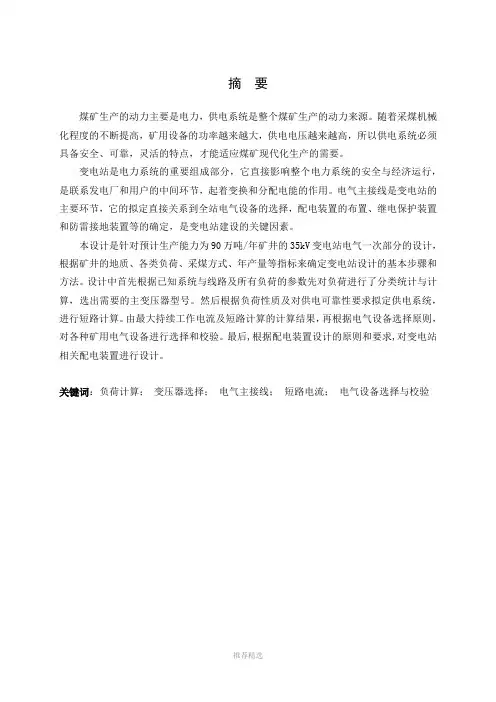

摘要煤矿生产的动力主要是电力，供电系统是整个煤矿生产的动力来源。
