火灾自动报警系统工程概况

火灾自动报警设计总说明一.工程概况:本项目位于核心地段,东临商业用地;南侧临路,对面为新建的中低档次的多层集资房和农民自建房; 西侧紧邻新区主干道 ,道路西侧为项目; 北侧路,对面是最大市民休闲广场广场。

区域规划为未来市行政中心,市政府、市政广场、体育馆、图书馆、博物馆、银行等公共配套齐全。

其中用地面积约为:万平方米,总建筑面积万平方米。

为大型城市综合体,含商业、餐饮、电影院、酒店、公寓等功能,建筑高度小于100米。

地下一层为车库、变配电室、冷冻机房、发电机房、电话网络机房,等部分设备房,地下二层为地下车库、联通与移动通信机房、水泵房间等设备房;消防控制室设在一层;商业安保监控机房设置在商业的地下一层;酒店安保监控机房设置在酒店一层;同时在酒店四层分别设置电话、电脑机房专为酒店服务。

二.设计依据:1.甲方提供的设计任务书、扩初有关批复文件及有关市政条件。

2.国家现行的有关规程、规范:《工程建设标准强制性条文(房屋建筑部分)》(2002年版)GB50116-98 《火灾自动报警系统设计规范》GB50045-95 《高层民用建筑设计防火规范》(2005版)GB50016-2006 《建筑设计防火规范》GB50067-97 《汽车库、修车库、停车场设计防火规范》1GB50084-2001 《自动喷水灭火系统设计规范》第11章GB50096-99 《住宅设计规范》(2003年版)GB50368-2005 《住宅建筑规范》(2005年版)JGJ 16-2008 《民用建筑设计规范》3.建筑、结构、暖通、给排水等专业提供的设计资料。

三.设计范围及内容:1.火灾自动报警系统。

2.联动控制系统。

3.消防广播系统。

4.消防电话系统。

5.火灾点亮及消防状态下非消防电源切除。

四.火灾自动报警系统设置:1.本工程火灾自动报警为一级保护对象,采用控制中心报警系统。

2.设置范围:根据火灾自动报警系统设计规范,在地下停车库、商铺、公寓电梯前室、酒店电梯前室、客房、办公室。

火灾自动报警系统目录1工程概况 (3)2系统概述 (3)3火灾自动报警系统 (3)4联动控制系统 (3)5消防专用电话系统 (4)6系统安装 (4)1工程概况本工程为XXX数据中心机房工程。

本工程为丙类厂房建筑。

火灾自动报警系统选用XXX产品进行深化设计。

火灾自动报警系统由以下部分组成：点型感烟火灾探测器、点型感温火灾探测器、声光警报器、警铃、放气指示灯、紧急启停按钮、气体灭火控制器、模块箱、总线短路保护器、输入/输出模块、消防广播、手动报警按钮等；2系统概述本工程在消防控制室内设置集中火灾报警联动控制系统。

包括火灾报警控制器(联动型)、多线联动控制盘、手动控制盘、消防联动系统供电电源、消防电话设备、消防广播设备等均安装在消防机柜内。

消防电源监控设备和防火门监控设备均挂墙安装。

本消防系统采用总线制方式，其中消防给水泵和排烟风机等设备的启、停在消防控制室设手动直接控制（硬线连接）。

3火灾自动报警系统本工程采用集中报警系统，在机房、配电室、电池室、柴发机房、油箱间、走廊等易发生火灾房间设置火灾探测器，在各楼层靠近楼梯出口处设置手动火灾报警按钮，每个手动报警按钮上均设有消防电话插孔。

各楼层均设置消防广播，在一楼消防控制室设置火灾显示盘。

本工程气体灭火系统由专用壁挂式气体灭火控制器控制，气体灭火控制器壁挂于气体灭火防护区域外公共部位，气体灭火控制器通过CANbus总线和火灾报警控制器（联动型）通讯。

气体灭火控制器主电为AC220V消防电源，消防电源断电时,可自动转换由24V蓄电池供电。

气体灭火控制器不直接连接火灾探测器，火灾探测器的报警信号直接传送至火灾报警控制器(联动型)，气体灭火控制器接收火灾报警控制器(联动型)的联动触发信号。

气体灭火系统装置启动及喷放各阶段的联动控制及系统的反馈信号反馈至消防联动控制器。

4联动控制系统本设计所有联动指令均可由火灾报警控制器及有源、无源界面模块输出控制，其中设在园区内的消防水泵房内的消防泵也可通过多线联动控制盘的直接控制线（硬接线）由消防控制室的值班员远程手动控制。

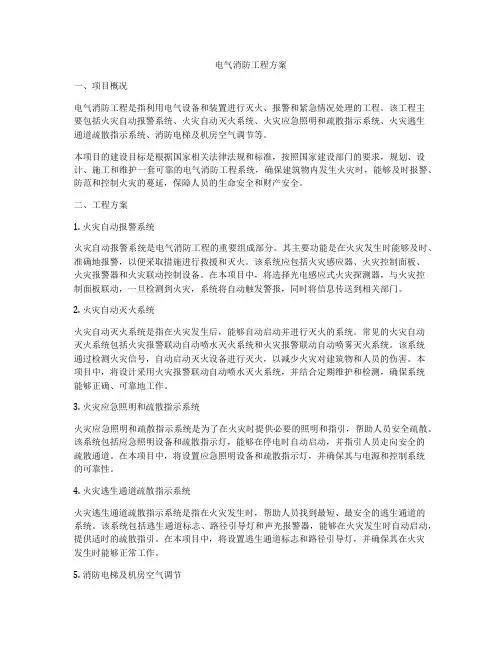

电气消防工程方案一、项目概况电气消防工程是指利用电气设备和装置进行灭火、报警和紧急情况处理的工程。

该工程主要包括火灾自动报警系统、火灾自动灭火系统、火灾应急照明和疏散指示系统、火灾逃生通道疏散指示系统、消防电梯及机房空气调节等。

本项目的建设目标是根据国家相关法律法规和标准，按照国家建设部门的要求，规划、设计、施工和维护一套可靠的电气消防工程系统，确保建筑物内发生火灾时，能够及时报警、防范和控制火灾的蔓延，保障人员的生命安全和财产安全。

二、工程方案1. 火灾自动报警系统火灾自动报警系统是电气消防工程的重要组成部分。

其主要功能是在火灾发生时能够及时、准确地报警，以便采取措施进行救援和灭火。

该系统应包括火灾感应器、火灾控制面板、火灾报警器和火灾联动控制设备。

在本项目中，将选择光电感应式火灾探测器，与火灾控制面板联动，一旦检测到火灾，系统将自动触发警报，同时将信息传送到相关部门。

2. 火灾自动灭火系统火灾自动灭火系统是指在火灾发生后，能够自动启动并进行灭火的系统。

常见的火灾自动灭火系统包括火灾报警联动自动喷水灭火系统和火灾报警联动自动喷雾灭火系统。

该系统通过检测火灾信号，自动启动灭火设备进行灭火，以减少火灾对建筑物和人员的伤害。

本项目中，将设计采用火灾报警联动自动喷水灭火系统，并结合定期维护和检测，确保系统能够正确、可靠地工作。

3. 火灾应急照明和疏散指示系统火灾应急照明和疏散指示系统是为了在火灾时提供必要的照明和指引，帮助人员安全疏散。

该系统包括应急照明设备和疏散指示灯，能够在停电时自动启动，并指引人员走向安全的疏散通道。

在本项目中，将设置应急照明设备和疏散指示灯，并确保其与电源和控制系统的可靠性。

4. 火灾逃生通道疏散指示系统火灾逃生通道疏散指示系统是指在火灾发生时，帮助人员找到最短、最安全的逃生通道的系统。

该系统包括逃生通道标志、路径引导灯和声光报警器，能够在火灾发生时自动启动，提供适时的疏散指引。

火灾报警系统工程方案范本一、项目背景随着社会的不断发展和进步，火灾安全问题越来越受到人们的重视。

为了避免火灾事故的发生，有效的火灾报警系统必不可少。

因此，本次工程方案旨在设计和安装一套全面的火灾报警系统，以确保建筑物内部和周边区域的火灾安全。

二、项目概述本次工程方案主要包括以下内容：1. 总体设计：根据建筑物的结构和特点，设计合适的火灾报警系统。

包括火灾报警器、感烟探测器、手动报警按钮等。

2. 布线系统：对建筑物内部进行布线设计，确保火灾报警系统能够有效覆盖每个区域。

3. 设备安装：安装火灾报警器、感烟探测器等各类设备，确保其正常运行。

4. 联动控制：设计火灾报警系统与消防设施的联动控制系统，确保一旦发生火灾能够及时启动消防设施。

5. 系统调试：对安装完成的火灾报警系统进行调试，确保其正常运行。

6. 系统培训：对使用人员进行系统使用培训，提高火灾报警系统的有效性。

三、设计方案1. 总体设计根据建筑物的特点和消防安全要求，设计一套全面的火灾报警系统。

系统包括火灾报警器、感烟探测器、手动报警按钮等，能够覆盖建筑物内部和周边区域。

2. 布线系统根据建筑物的结构和面积，设计合适的布线系统，确保火灾报警系统能够有效覆盖每个区域，减少死角。

3. 设备安装根据设计方案，安装火灾报警器、感烟探测器等各类设备。

安装位置和数量需要符合相关标准和规定。

4. 联动控制设计火灾报警系统与消防设施的联动控制系统，确保一旦发生火灾能够及时启动消防设施，如喷淋系统、疏散通道指示灯等。

5. 系统调试对安装完成的火灾报警系统进行调试，确保其正常运行。

包括设备的功能测试、联动控制系统的调试等。

6. 系统培训对使用人员进行系统使用培训，包括系统的操作方法、日常维护和保养等，提高火灾报警系统的有效性。

四、施工进度安排1. 设计阶段：确定火灾报警系统的总体设计方案，包括设备选择、布线系统、联动控制等。

预计耗时1个月。

2. 设备采购：根据设计方案，采购所需的所有设备和材料。

消防火灾自动报警系统工程施工组织方案一、项目概况：消防火灾自动报警系统工程是对建筑物进行安全保护的重要工程，其施工组织方案的设计和实施对于项目的顺利进行至关重要。

本文档旨在详细阐述消防火灾自动报警系统工程的施工组织方案，确保施工过程的安全、高效、质量稳定。

二、项目的目标和任务：1.安全目标：确保施工过程中无人伤亡事故发生。

2.进度目标：按计划完成工程的各项任务，确保工期不延误。

3.质量目标：按照国家标准和相关技术规范的要求，保证工程质量稳定可靠。

4.成本目标：合理控制施工成本，确保工程经济效益。

三、施工组织方案的内容：1.组织机构的建立：建立项目的施工组织机构，明确各部门和岗位的职责和权限，确保施工过程中各项工作有序进行。

2.安全管理措施：制定详细的安全管理措施，包括施工现场的安全防范措施、安全生产教育培训、应急预案等，保障施工过程中的安全。

3.进度计划和资源配置：编制详细的进度计划，合理配置人力、物力、财力等资源，确保施工过程的高效进行。

4.质量控制措施：制定详细的施工质量控制方案，包括材料选择、工艺要求、施工检验等，确保工程质量稳定可靠。

5.现场施工管理：制定详细的施工组织流程和施工管理规范，明确各项工作的顺序和要求，确保施工过程的有序进行。

6.成本控制措施：制定详细的成本控制方案，包括施工成本控制、材料采购成本控制等，确保施工成本的合理控制。

四、施工组织方案的实施：1.组织机构的建立：按照施工组织方案中的组织结构，建立相应的施工组织机构，并明确各部门和岗位的职责和权限。

2.安全管理措施的实施：根据施工组织方案中的安全管理措施，实施施工现场的安全防范措施，开展安全生产教育培训，制定和实施应急预案。

3.进度计划和资源配置的实施：按照施工组织方案中的进度计划，合理配置人力、物力、财力等资源，确保施工进度按计划进行。

4.质量控制措施的实施：根据施工组织方案中的质量控制措施，选择合适的材料，按照规定的工艺要求进行施工，进行施工检验等，确保工程质量稳定可靠。

火灾自动报警系统施工检查记录施工单位：XX公司施工日期：XX年XX月XX日工程名称：火灾自动报警系统工程一、工程概况1.工程施工进度情况根据施工合同约定，施工单位应按照工程进度计划进行工程施工。

经检查，施工单位已经按照计划进行了施工，并且进展顺利。

2.施工质量检查（1）安装位置合理性检查根据设计图纸和施工标准，检查了火灾自动报警系统的安装位置，发现施工单位按照要求合理安排了火灾自动报警器的安装位置，并满足了防护装置和隐蔽工程的要求。

（2）设备材料质量检查对施工单位所使用的设备和材料进行了检查，发现施工单位选用的设备和材料符合国家标准要求，并且质量可靠。

（3）接地系统检查对火灾自动报警系统的接地系统进行了检查，发现接地电阻合格，接地装置安装牢固，接地电网与建筑物的大地保持良好接触。

3.完成情况检查根据工程进度计划，检查了已完成的施工工作。

发现施工单位按照要求完成了火灾自动报警器的安装、线路的铺设、控制柜的布线等工作，并且已经通过了初步验收。

4.问题与改进方案（1）施工安全问题在施工现场发现存在的安全隐患，包括工人未正确佩戴安全防护装备、施工材料未妥善堆放等问题。

施工单位应增强安全意识，加强安全教育培训，并落实安全措施，杜绝安全事故发生。

（2）施工技术问题在施工过程中，发现施工单位存在技术操作不规范等问题，应加强对施工人员的技术培训，提高施工操作能力，确保工程施工质量。

（3）施工进度问题部分工程进度滞后，施工单位应调整施工计划，加快施工进度，并与监理单位进行密切沟通，确保工程按时完成。

（4）施工材料问题部分施工材料存在质量问题，施工单位应及时处理，并进行材料替换，确保施工材料符合质量要求。

三、改进措施1.加强安全教育培训，确保施工人员正确佩戴安全防护装备，遵守施工安全规范。

2.严格按照设计和施工标准进行施工，确保施工质量。

3.调整施工计划，优化施工流程，加快施工进度。

4.加强对施工材料的检查和把关，确保施工材料质量可靠。

火灾报警系统施工组织设计标准化工作室编码[XX968T-XX89628-XJ668-XT689N]火灾自动报警系统施工组织设计一、工程概况及施工目标1、火灾自动报警系统工程主要工程内容有：⑴火灾自动报警及联动控制系统防爆钢管、镀锌钢管敷设及电线穿管、钢管刷防火漆等。

⑵火灾自动报警及联动控制系统探测器、手动火灾报警按钮、火灾声光警报器、接线端子箱、模块等外部设备的安装。

⑶火灾自动报警及联动控制系统设备接线、线路检测、主机安装及调试等。

⑷火灾自动报警及联动控制系统调试。

2、施工目标质量：达到合格标准。

安全：采取严格措施，杜绝安全事故的发生，实现“0”指标。

文明施工：达到文明工地标准。

二、施工前的准备1、技术准备⑴施工单位工程技术人员及工程管理人员熟悉和了解现场情况、工程特点，制订具体的施工方案；⑵工程技术人员熟悉和审查图纸资料，积极进行设计交底，施工图自审和会审；⑶配备必需的施工用表、施工和验收规范、标准图集等资料；⑷组织施工管理机构，确定施工程序方案，编制详尽的施工组织设计，建立以工程技术人员为主的技术负责制，加强技术交底。

2、施工设备、工具材料准备⑴首先依据设计图纸资料提出材料计划并落实，核查到货情况；⑵根据施工内容配备施工设施和工具，并检修完好，达到施工安全技术要求。

3、施工现场准备⑴根据现场合理布置生产、生活设施，材料堆放场地；⑵作好施工现场的四通一平工作；⑶开工前根据施工需要陆续将施工用具、设施运至施工现场；⑷作好施工组织工作。

三、项目部的设置及劳动力配备计划劳动力配备计划表四、主要施工机械设备表主要施工机械设备表五、工程质量保证措施1、组织机构：在施工过程中运用全面质量管理的方法成立以项目经理为组长，项目技术负责人为副组长的质量管理小组，一手抓管理，一手抓质量，进行质量控制，达到预期的目的。

2、建立岗位质量责任制：项目经理：对工程中的材料质量，工程质量负全面责任并负负责正常施工所需材料设备、劳动力等的组织。

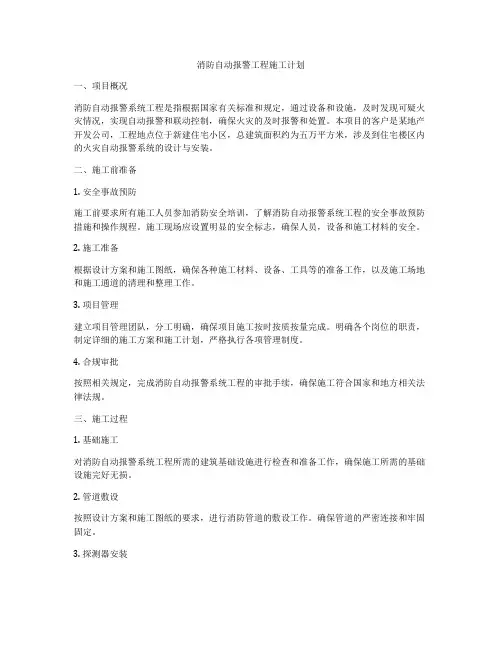

消防自动报警工程施工计划一、项目概况消防自动报警系统工程是指根据国家有关标准和规定，通过设备和设施，及时发现可疑火灾情况，实现自动报警和联动控制，确保火灾的及时报警和处置。

本项目的客户是某地产开发公司，工程地点位于新建住宅小区，总建筑面积约为五万平方米，涉及到住宅楼区内的火灾自动报警系统的设计与安装。

二、施工前准备1. 安全事故预防施工前要求所有施工人员参加消防安全培训，了解消防自动报警系统工程的安全事故预防措施和操作规程。

施工现场应设置明显的安全标志，确保人员，设备和施工材料的安全。

2. 施工准备根据设计方案和施工图纸，确保各种施工材料、设备、工具等的准备工作，以及施工场地和施工通道的清理和整理工作。

3. 项目管理建立项目管理团队，分工明确，确保项目施工按时按质按量完成。

明确各个岗位的职责，制定详细的施工方案和施工计划，严格执行各项管理制度。

4. 合规审批按照相关规定，完成消防自动报警系统工程的审批手续，确保施工符合国家和地方相关法律法规。

三、施工过程1. 基础施工对消防自动报警系统工程所需的建筑基础设施进行检查和准备工作，确保施工所需的基础设施完好无损。

2. 管道敷设按照设计方案和施工图纸的要求，进行消防管道的敷设工作。

确保管道的严密连接和牢固固定。

3. 探测器安装根据设计方案和施工图纸，对消防自动探测器和报警器进行准确的安装和调试，确保其正常运行。

4. 控制设备安装对控制设备和联动设备进行安装和测试，确保设备的正常运行和准确响应。

5. 联动控制对消防自动报警系统进行联动控制，确保系统的稳定性和可靠性。

6. 调试与试运行对整个消防自动报警系统进行调试和试运行，进行各项参数的调整和详细的性能测试，确保系统的稳定性和可靠性。

四、验收与交付1. 安全验收在所有施工工序完成后，组织专业人员对施工现场进行安全验收。

确保施工现场的安全设施齐全，并符合《建筑施工安全管理规定》。

2. 设备检测对消防自动报警系统所使用的各种设备进行检测，确保各项设备符合国家相关标准和规定。

火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。

火灾自动报警及消防联动系统施工方案目录一、前言 (3)二、工程概况 (3)1. 工程地点 (4)2. 工程内容 (4)3. 工程目标 (5)三、施工准备 (6)1. 技术准备 (7)a. 系统设计 (8)b. 材料准备 (9)c. 设备选型 (10)2. 物资准备 (11)3. 人员预备 (12)4. 施工机具及仪器准备 (12)四、施工组织与安排 (13)1. 施工组织结构 (14)2. 施工进度计划 (16)3. 施工人员分工 (17)五、现场布线与设备安装 (18)1. 现场勘察 (19)2. 线缆敷设 (20)a. 电缆敷设 (21)b. 光缆敷设 (22)3. 设备安装 (23)a. 火灾报警控制器安装 (25)b. 消防联动控制器安装 (26)c. 传感器安装 (27)d. 消防广播安装 (28)e. 消防电话安装 (30)六、系统调试与联动测试 (31)1. 系统调试 (32)a. 火灾报警控制器调试 (33)b. 消防联动控制器调试 (34)c. 传感器调试 (35)d. 消防广播调试 (36)e. 消防电话调试 (36)2. 联动测试 (38)a. 火灾情况下的联动控制 (39)b. 故障情况下的联动控制 (40)七、系统验收与移交 (42)1. 系统验收 (43)a. 自验收 (44)b. 监理验收 (45)2. 系统移交 (46)八、培训与运维 (48)1. 员工培训 (49)2. 系统运维 (50)九、安全与文明施工 (51)1. 安全措施 (52)2. 文明施工 (53)一、前言随着城市化进程的加快和人们生活水平的提高，火灾安全隐患日益突出，火灾自动报警及消防联动系统的建设已成为现代建筑安全管理的关键环节。

本方案旨在针对火灾自动报警及消防联动系统施工提出一套全面、细致、可行的实施方案，以确保在火灾发生时，系统能够迅速响应，有效减少人员伤亡和财产损失。

二、工程概况本工程为商业综合体项目，涵盖了购物、餐饮、娱乐、办公、酒店等多种功能。

火灾自动报警系统设计火灾自动报警设计说明一．工程概况：1. 工程名称：2. 建设地点：3. 建设单位：4. 使用功能：二. 设计依据1. 建设单位提供的设计任务书及设计要求。

2. 相关专业提供的工程设计资料。

3. 国家现行主要技术法规：1) 《火灾自动报警系统设计规范》GB*****-2013 2) 《高层民用建筑设计防火规范》GB*****-2005 3) 《民用建筑电气设计规范》JGJ 16-2008 4) 《汽车库、修车库、停车场设计防火规范》GB*****-974. 其它相关现行国家和**市地方设计规范、规程和标准。

5. 建筑工程设计文件编制深度的规定。

三. 设计内容本设计包括消防控制中心系统、火灾自动报警系统、消防联动控制系统、火灾事故广播系统、消防电话系统、漏电火灾监控报警系统、火灾报警及消防联动设备的供电及接地系统等。

商业内设置烟感探测器。

（由二次装修时设计，本次设计预留点数）四. 火灾自动报警系统根据国家标准《火灾自动报警设计规范》(GB *****-2013)，本工程采用控制中心报警系统。

消防控制室与安防控制室合用，设于西区首层。

控制室内设火灾报警控制器.消防联动控制器,图形显示装置,消防应急广播控制器,消防专用电话总机,消防应急照明和疏散指示系统控制器等。

其主要功能包括：1）.各消防水泵的电源监视，运行状态显示及起停控制；2）.消防水池及消防水箱的水位控制、水流指示器及信号阀状态显示；3）.各防火分区防排烟设备手动硬线控制，排烟风机、加压风机运行状态及故障显示4）.各防火阀，排烟阀，防火卷帘等的控制与动作显示；5）.非消防电源的切除与应急照明的启动；6）.其它联动设备的控制及状态显示；7）.火灾事故广播的分层发出；8）.消防专用通讯、119专线电话9）.显示被保护建筑的重点部位、疏散通道及消防设备所在位置的平面图或模拟图等；10）.确认火灾后应能控制电梯全部停于首层，并接收其反馈信号；11）. 显示系统供电电源的工作状态. 12）. 显示各类型探测器状态、火灾报警.故障报警部位. 消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
