变电站温度自动巡检系统介绍

智能巡视系统方案介绍变电站设备长期处于运行状态下，为了确保电气设备的安全稳定运行，及时发现设备的缺陷或隐患，积累状态检修原始数据，往往要求现场运行人员定期或不定期对现场设备进行巡视检查或采用红处线测温手段对设备状态进行监视。

目前，系统内各变电站上述两项工作大部份由现场运行人员完成，采用人工模式，手工抄录，工作量大，且受环境因素、人员素质等各方面的影响，容易造成巡视不到位，核对不到位情况发生，巡视效率和质量往往达不到预期效果。

另外，随着电网监控中心的实施以及变电所无人值班模式推进，500kV变电站也将实现无人值班，届时从操作站派人至变电所巡查，将进一步弱化上述工作效率，同时消耗大量的人力物力。

因此，如何在智能变电站采取科学的手段，利用计算机监控技术实现变电站日常设备巡视、红外线测温、开关闸刀现场位置核对、将大大减少运行人员工作量，并产生很大的经济效益。

智能巡视的研究内容：1）通过智能视频系统，自动检查开关、闸刀现场实际位置等；2）配合变电站程序化控制，完成对开关、闸刀等设备操作前后现场设备状态核对工作；3）对电流制热型、电压制热型设备的红外线测温巡视；4）现场运行设备外观检查。

智能巡视的实施方案：1）智能巡视系统由变电站智能巡检机器人和智能巡视控制分析系统组成；2）在变电站现场安装满足变电站智能巡检机器人的巡视轨道；3）利用变电站智能巡检机器人和固定摄像头相结合的模式，将监视范围覆盖站内所有开关、闸刀等设备；4）变电站智能巡检机器人和固定摄像头将影像信息回传后台智能分析系统，系统通过图像识别等手段，确认设备状态位置以及是否运行正常；5）变电站智能巡检机器人应具有移动定位功能，利用二维坐标定位系统，通过控制软件或预先设置的设备坐标，将变电站智能巡检机器人准确定位至预定位置。

与程序化操作系统相结合，在需要操作某设备时，自动将机器人运行至现场设备附件，取代运行人员核对设备操作后状态。

6）变电站智能巡检机器人安装视频摄像头，用于基于图像的视频监视，安装红外摄像头，用于温度的监视；7）变电站智能巡检机器人应具有红外成像功能，并具有图像无线远传技术，具有一定的防电磁干扰功能。

变电站智能巡检系统-最新文档变电站智能巡检系统随着信息技术的发展，各行业的巡检系统也在逐步实现信息化、智能化。

计算机技术、通信技术在巡检系统中的应用越来越广泛，极大地推动了各行业管理的科学化、制度化。

变电站作为电力行业的一个重要组成部分，其正常运行关系到千家万户的日常生活、各行各业正常运转，而变电站本身的分布又相对分散，设备巡检任务工作量较大，实现巡检的信息化具有重大意义。

一、巡检系统的发展状况巡检系统的发展主要经历了以下三个阶段：（一）人工巡检阶段过去变电站、发电厂对各种设备缺陷的检查或对线路的常规巡检是采用巡检人员定时(如每小时一次)根据巡视检查卡所列项目,对照实际设备逐一进行检查。

每检查一项应立即在巡视检查卡上的相应栏内用笔记录巡检结果，然后向有关上级汇报。

（二）自动化阶段在这个阶段最为典型的系统组成是巡检器、信息钮、通讯座、管理主机。

巡检器以无线方式读信息钮号并记录读取时间。

巡检器有一定的人机交互功能，可以存储一定量的巡检数据。

管理主机装有特定软件。

（三）智能化阶段该阶段巡检系统的特点是具有强大的联网功能，人机交互智能化、人性化。

巡检器具有地理定位功能，可以通过无线方式连入internet，将巡检数据实时发送到网上。

当巡检人员遇到疑难故障时可以通过巡检器自带的专家系统解决，也可通过网络寻求总线帮助。

整个巡检系统可以实现专家系统资源的整合。

并且在管理主机端具有计算机辅助决策功能，帮助管理人员制定决策。

二、系统构成（一）硬件结构本系统从硬件上来说介于半自动化和自动化之间。

实现了巡检器和信息钮之间的自动感应，感应距离可达5m。

但仍然不具备交互界面，巡检设备结果需要手工记录。

从实际应用情况来看，这种巡检器在感应方式方面是较为先进的，目前接触式巡检器，以及短距离（10cm以内）感应巡检器仍有广泛的应用。

具有交互界面且能在较大范围自动感应的巡检器由于成本较高，应用还不是很广泛。

本系统的物理结构如图1和图2所示：巡检器和巡检钮通过2.4G 短距离无线通信技术进行感应，感应距离最远可以达到5m。

变电站监控运行智能巡视技术
随着社会的发展，电力设施的安全稳定运行变得尤为重要。

变电站作为电力系统的重
要组成部分，其稳定运行对于保障电力供应具有重要意义。

为了实现变电站的安全监控和
智能巡视，近年来逐渐出现了变电站智能巡视技术。

变电站智能巡视技术主要基于计算机视觉和智能算法，在变电站内部进行监控和巡视，并通过数据分析和处理实现对变电站运行状态的评估和监测。

这种技术可以实时监控变电
站的运行情况，发现电力设备的故障和隐患，并及时采取措施进行修复和处理，从而确保
变电站的安全稳定运行。

变电站智能巡视技术主要包括以下几个方面的技术和方法：
1. 图像采集和处理技术：利用高清摄像机和传感器对变电站内部进行图像和数据采集，然后通过图像处理技术对采集到的图像和数据进行处理和分析，提取有用的信息。

2. 异常检测和故障诊断技术：通过机器学习和模式识别算法对采集到的图像和数据
进行分析，检测出变电站内部的异常情况，如设备的故障、火灾等，并进行故障的诊断和
定位。

3. 数据传输和存储技术：通过网络技术将变电站内部采集到的图像和数据传输到监
控中心，实现远程监控和管理。

对采集到的图像和数据进行存储，便于后续的数据分析和
处理。

4. 决策支持系统：通过对变电站内部的图像和数据进行分析和处理，建立变电站的
运行模型和决策支持系统，实现对变电站运行状态的评估和监测，并根据评估结果自动化
地采取措施进行处理和优化。

如画变电站智能巡检管控系统应用阐述摘要：随着信息技术的飞速发展，电力在国民经济发展中的地位愈发关键，电网安全稳定运行显得尤为重要，电力设备巡检是有效保证电力系统安全的一项基础工作。

为确保变电站设备安全稳定运行，巡检人员必须要加大巡视力度。

但是随着电网规模、常规作业量不断增加，巡检人员不断减少的情况下，设备现场巡视质量也受到极大影响，为妥善处理二者之间的矛盾，智能化巡检系统的应用受到广泛关注，本文重点概述如画变电站智能巡检管控系统的实践过程。

关键词：变电站；智能巡检管控系统；应用实践在超高压交直流运行背景之下，相对可靠且完善的电网管理系统得以构建，多种设施设备可以客观反映电网运行工况，通过将工业机器人的原理运用至变电站智能巡检管控系统中，使500kV变电站无人值守运维管理的难题得以有效突破。

基于识别技术和移动终端技术的设备智能巡检管理系统使得相应工作有条不紊的开展，实现对设备运行的全方位管控，达到更加智能化的巡检管理成效【1】。

一、智能巡检管控系统的背景传统的500kV变电站运维巡检方式主要是依靠值班人员通过对设备进行定期或不定期巡视，并对设备的运行状况、运行参数进行记录归档，发现设备缺陷和隐患，提出具体的检修内容。

此类方式一定程度上保证了巡检的可靠性和准确度。

但是存在诸多不足，比如纸质记录，人工录入数据导致效率低下、出错率高，巡检人员实际到位率难以管控，无法对巡检结果进行精确统计分析等突出问题。

随着智能化、数字化技术的飞速发展，变电站智能巡检管控系统得以有效构建，可以很好地解决传统设备巡检方式的弊端，能大幅度减轻人员工作量，提高工作效率，保障设备健康稳定运行。

二、智能巡检管控系统的任务如画变电站智能巡检管控系统中涉及到诸多的任务和项目，应该在具体使用的环节对实际质量加以分析，以便充分发挥出智能巡检管控系统的优势之处，将管理要求真正落实到日常工作中，实现科学化管理，以“机巡为主、人巡为辅”，逐步实现500kV变电站无人值守，实现企业降本增效。

变电站自动化系统日常检查(巡检)规范变电站自动化系统日常检查(巡检)规范1.检查目的1.1 确保变电站自动化系统的正常运行和安全性能。

1.2 预防和避免潜在的故障和事故发生。

1.3 提高系统的可靠性和稳定性。

2.检查内容2.1 检查自动化设备的外观和环境。

2.1.1 检查设备是否有明显的损坏、腐蚀或污染。

2.1.2 检查设备是否受到环境因素的影响，如温度、湿度等。

2.2 检查自动化设备的工作状态。

2.2.1 检查设备是否正常工作，如是否输出正确的信号、数据等。

2.2.2 检查设备的运行参数是否在正常范围内。

2.3 检查自动化系统的通信连接。

2.3.1 检查通信线路是否连接稳定，是否有松动或断裂的现象。

2.3.2 检查通信设备是否正常运行，如交换机、路由器等。

2.4 检查自动化系统的数据采集和处理功能。

2.4.1 检查数据采集设备是否正常工作，如模拟量输入、数字量输入等。

2.4.2 检查数据处理设备是否正常工作，如PLC、SCADA 等。

2.5 检查自动化系统的故障检测和处理功能。

2.5.1 检查系统是否能够及时发现异常情况，如设备故障、通信中断等。

2.5.2 检查系统是否能够正确处理故障，如自动切换备用设备等。

2.6 检查自动化系统的监控和报警功能。

2.6.1 检查系统的监控设备是否正常工作，如显示屏、报警器等。

2.6.2 检查系统的报警设置是否合理，是否能及时发出警报。

2.7 检查自动化系统的备份和恢复功能。

2.7.1 检查系统的备份设备是否能够正常工作，如磁带、硬盘等。

2.7.2 检查系统的恢复功能是否有效，是否能够恢复数据和配置。

2.8 检查自动化系统的安全性能。

2.8.1 检查系统的访问权限是否合理，是否能够防止非法入侵。

2.8.2 检查系统的数据保护措施是否完善，是否能够防止数据丢失或泄露。

附件：无法律名词及注释：1.自动化设备：指用于实现自动化控制和数据处理的设备，如PLC、SCADA等。

变电站智能巡检系统的设计与实现随着工业化的不断发展，电力设备和系统越来越普及，而变电站作为电力系统中的重要组成部分，其中绝缘子、断路器等高压设备的运行状态至关重要。

为了维护变电站的安全运行和保障电力供应的可靠性，发展智能化变电站巡检系统是十分必要的。

因此，本文将详细探讨变电站智能巡检系统的设计和实现，并提出一些相应的解决方案。

一、智能巡检系统的设计原则1.数据采集与传输智能巡检系统必须设计成能够采集不同设备的信息，并能够及时传输到数据中心。

因此发展一种能够高效地搜集设备信息和传输的技术是必要的。

2.设备监测与数据处理智能巡检系统可以通过监控设备，将设备的信息不断地收集、汇总，并对数据进行分析处理，从而为设备的维护保养提供更为准确的数据。

3.故障诊断与预测通过设备的监控和数据的分析，智能巡检系统可以不断的优化故障诊断与判断，进而展开有效的预测和预警，再通过人工协调和维护来降低故障出现的可能性，提高设备的可靠性。

二、系统的实现措施1.数据采集与传输在数据采集和传输方面，智能巡检系统可以采用无线传输技术，例如基于ZigBee协议的数据传输技术。

这种技术可以通过无线方式将监测到的信息传输到集中的数据服务器，从而避免了传输数据的限制和操作繁琐的问题。

2.设备监测与数据处理对设备进行监测时，可以选择安装传感器来进行实时监测。

传感器可以采用压力传感器、温度探头等，将设备的状态实时采集到系统中。

为了确保数据处理的准确性和及时性，系统可以采用高性能计算平台，将数据处理和分析交由计算机来完成。

在数据处理和分析过程中，采用数据挖掘和机器学习技术，可以让系统自主收集维护经验，通过比较系统化的逻辑分析，提高了系统的可靠性和准确性。

3.故障诊断与预测在故障诊断与预测方面，可以从数据分析和人工维护两方面进行。

系统对设备信息的监测和分析，可以实现对故障的快速诊断和准确定位。

而在故障预测方面，可以通过引入拟合算法、时间序列等分析方法，对设备运行状态进行预测和评估。

变电站智能化巡检控制系统的设计摘要：随着机器人制造技术的不断进步与完善，变电站智能巡检机器人在变电站日常的设备运维管理中发挥的作用越来越显著。

通过对智能巡检机器人的合理运用，其在变电站运维工作中的应用主要体现在现场设备各类型巡视、设备的红外测温及表计数据抄录、设备现存缺陷隐患的跟踪等方面。

在500kV变电站无人值守的深入推进的背景下，为更好的对事故应急状态下变电站电气设备的运行状况进行掌控，运用智能巡检机器人代替运维人员对故障设备进行先期巡检，将发挥越来越重要的作用。

关键词：变电站；ZigBee通信；巡检控制；智能监测引言变电站巡检是确保设备正常安全运行的有效措施，通过巡视检查了解设备运行状况，掌握运行异常，并及时地采取相应措施，对于降低事故的发生及控制停电范围具有重要意义。

当前电网规模快速增长，以国家电网公司为例，所辖变电站数量从2012年的3.2万余座增长到2021年的4.3万余座，涨幅达到30.5%。

而变电运检人员较2012年减少23.4%，从设备管理精益化要求来看，巡检工作量大，人员紧缺。

另外，我国电网电压等级已发展到1100kV，人工巡检存在安全禁区，如高压阀厅、雷雨天气时避雷针附近区域严禁人员靠近。

人工巡检存在视觉盲区，如大型变压器油枕部位、高压套管顶端伞裙部位等。

人工巡检存在听觉盲区，如GIS设备局部放电产生的超声波、变压器故障特征声纹被噪声淹没等情形。

从巡检工作安全和技术要求出发，高压变电设备的巡检，单纯依靠人工已无法全面完成。

1智能巡检机器人概述智能巡检机器人是以自主或遥控的方式，在无人值守的环境中，完成对设备进行红外温度监测和仪表油位的图像识别等任务，替代人工完成巡检中遇到的繁、难、险和重复性的工作，可用于室外、室内以及电力廊道巡检，其中以室外巡检为主。

智能巡检机器人在变电站运维管理中的广泛应用，极大的降低巡维人员工作负荷，提高设备巡检工作效率和工作质量。

2智能巡检机器人系统现状分析目前，变电站的智能巡检机器人已实现对全站电气设备的红外和可见光的覆盖，通过预设的巡视任务，对全站不同区域电气设备进行不间断的周期性的巡检，而对于新增的有特殊要求的任务，则须要通过人工进行设置。

简述变电站智能运检分析管理系统变电站智能运检分析管理系统可对变电站的气体、环境、供电设备这些内容进行采集汇总，并自动判断运行状态，有异常自动预警，实现了变电站无人值守，促进了绿色电网的发展。

一、系统的组成与功能1、硬件组成：温湿度传感器、ups采集模块、蓄电池管理模块、市电采集器、配电开关监测器、ID门磁卡、指纹密码门禁一体机、单门磁力锁、红外入侵检测器、变电站监控管理主机等。

2、软件部分：运维后台软件、手机管理APP等。

3、实现功能：信息查找、数据解析、自动预警、三维显示、历史管理、报表数据、导入导出、用户分配、账户管理、网络配置、联动控制、设备管理、参数调配等管理功能。

二、变电站智能运检分析管理系统的特点1、现场报警、远程短信、电话通知等多样报警方式，用户可根据需要而进行选择。

2、采用流行的B/S结构，无需安装客户端，只要有浏览器便可远程监控浏览变电站，监控就像上网一般快速方便。

3、支持内网、外网访问，可以通过电脑登入系统后进行配置、更改参数，提高运行维护的效率，节约大量的人力成本。

4、支持RS485/2342转TCP/IP接口转换，满足不同的监控对象对接需求。

三、智能运检分析管理系统的优势1、自动化、无人化，系统运行全自动，不需要人工干预，相比传统的多人轮值变电站的方式，更加智能、自动。

2、费用低、效果好，一套系统的成本远低于多个维护人员的雇佣支出，同时人的精力有限，不可能对每一个设备的实时运行情况能准确分析判断，而动环系统能24小时精准地采集机房设备信息，短时间内定位到机房异常问题原因，缩短了故障维护时间。

3、远程化、动态化，所有的数据都能远程查询、实时显示，可以随时打印、下载，能够长时间保存，比起纸质的记录方式更科学、更快速、更先进。

变电站智能运检分析管理系统以硬件采集设备、运维软件为基础、网络通信为桥梁，搭建了可靠的监控渠道，让变电站各方面的设备信息能被快速诊断，发现异常自动告警，能满足变电站无人化、自动化、智能化的动环项目的要求。

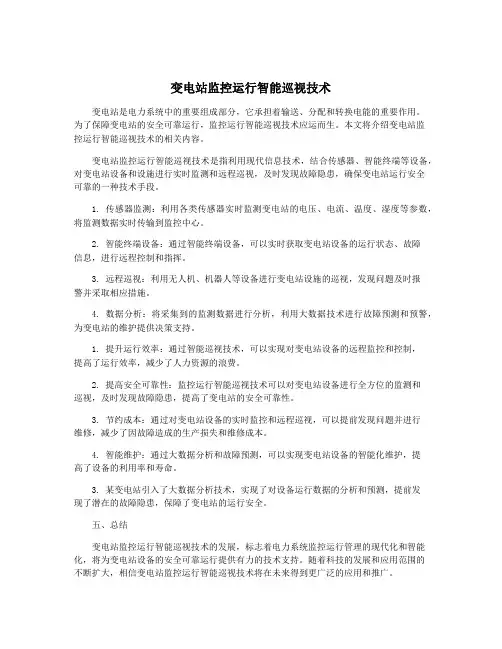

变电站监控运行智能巡视技术变电站是电力系统中的重要组成部分，它承担着输送、分配和转换电能的重要作用。

为了保障变电站的安全可靠运行，监控运行智能巡视技术应运而生。

本文将介绍变电站监控运行智能巡视技术的相关内容。

变电站监控运行智能巡视技术是指利用现代信息技术，结合传感器、智能终端等设备，对变电站设备和设施进行实时监测和远程巡视，及时发现故障隐患，确保变电站运行安全可靠的一种技术手段。

1. 传感器监测：利用各类传感器实时监测变电站的电压、电流、温度、湿度等参数，将监测数据实时传输到监控中心。

2. 智能终端设备：通过智能终端设备，可以实时获取变电站设备的运行状态、故障信息，进行远程控制和指挥。

3. 远程巡视：利用无人机、机器人等设备进行变电站设施的巡视，发现问题及时报警并采取相应措施。

4. 数据分析：将采集到的监测数据进行分析，利用大数据技术进行故障预测和预警，为变电站的维护提供决策支持。

1. 提升运行效率：通过智能巡视技术，可以实现对变电站设备的远程监控和控制，提高了运行效率，减少了人力资源的浪费。

2. 提高安全可靠性：监控运行智能巡视技术可以对变电站设备进行全方位的监测和巡视，及时发现故障隐患，提高了变电站的安全可靠性。

3. 节约成本：通过对变电站设备的实时监控和远程巡视，可以提前发现问题并进行维修，减少了因故障造成的生产损失和维修成本。

4. 智能维护：通过大数据分析和故障预测，可以实现变电站设备的智能化维护，提高了设备的利用率和寿命。

3. 某变电站引入了大数据分析技术，实现了对设备运行数据的分析和预测，提前发现了潜在的故障隐患，保障了变电站的运行安全。

五、总结变电站监控运行智能巡视技术的发展，标志着电力系统监控运行管理的现代化和智能化，将为变电站设备的安全可靠运行提供有力的技术支持。

随着科技的发展和应用范围的不断扩大，相信变电站监控运行智能巡视技术将在未来得到更广泛的应用和推广。

变电站机器人智能巡检的系统研究与应用随着科技的不断发展和变电站的不断建设，变电站机器人智能巡检系统已经成为变电站运行维护的重要手段。

本文将从系统研究和应用两个方面来探讨变电站机器人智能巡检的技术与发展，分析其在实际应用中的优势和挑战。

一、系统研究1. 变电站机器人智能巡检系统的构成变电站机器人智能巡检系统主要包括机器人、传感器、控制系统以及数据分析和处理系统等部分。

机器人是系统的核心部件，具备移动、检测和传输数据的能力；传感器负责采集各种信号数据，如温度、湿度、电压等；控制系统用于对机器人进行远程控制和指挥；数据分析和处理系统负责对采集的数据进行分析和处理，输出检测结果并提供维护建议。

2. 变电站机器人智能巡检系统的技术要求变电站机器人智能巡检系统需要具备高精度、高效率、高可靠性等特点。

机器人需要具备智能化的导航和避障能力，能够准确地识别并规避各种障碍物；传感器需要具备高精度的数据采集和传输能力，确保对变电站设备状态的准确监测；数据分析和处理系统需要具备高效、快速的算法和模型，能够及时对收集到的大量数据进行分析和处理。

3. 变电站机器人智能巡检系统的发展趋势随着人工智能、物联网、大数据等领域的不断进步，变电站机器人智能巡检系统也呈现出一些新的发展趋势。

智能化和自主化水平将不断提高，机器人将具备更强的自主导航和决策能力；系统的整体集成度将得到增强，各个部件将更加密切地协同工作；系统的可靠性和安全性将得到进一步提升，确保机器人能够在复杂、恶劣的环境下进行稳定运行。

二、系统应用1. 变电站机器人智能巡检系统在实际应用中的优势变电站机器人智能巡检系统具有高效、精准、安全等优势。

机器人可以实现全天候、全方位的巡检，避免了人工巡检的局限性；机器人可以实时监测变电站设备的运行状态，并在出现异常时及时报警，有利于预防事故的发生；机器人的使用还能够降低人力成本，提高巡检效率，对于大型变电站来说尤为重要。

2. 变电站机器人智能巡检系统在实际应用中的挑战尽管变电站机器人智能巡检系统具有诸多优势，但其在实际应用中仍面临一些挑战。
