直流降压斩波电路仿真报告

直流斩波电路建模仿真实训报告新颖完整直流斩波电路是一种常用的电路拓扑，可用于将直流电转换为可调节的脉冲电压输出。

其在电力电子领域有着广泛的应用，例如交流电压变换、电流控制等。

本文将对直流斩波电路进行建模仿真，并详细介绍其原理和性能特点。

一、直流斩波电路的原理直流斩波电路主要由稳压电源、开关器件（如功率MOS管）、电流传感器、电感、电容、负载等组成。

稳压电源提供稳定的直流电压作为输入，开关器件通过控制开关时间和频率来调节输出波形。

电流传感器用于感应电流变化并反馈给控制电路，使控制电路能够根据需要来调整开关器件的导通时间，以达到输出波形的调节目的。

电感和电容则用来平滑输出波形。

直流斩波电路的工作原理是通过开关器件的周期性导通和截止来实现对直流电压的切割，进而产生脉冲电压输出。

当开关器件导通时，输入电压被加到负载上，电流开始增加；而当开关器件截止时，负载上的电流被切断，负载上的电压下降，电流开始减小。

通过改变开关器件的导通和截止时间，可以改变输出脉冲的宽度和频率。

二、直流斩波电路的性能特点1.可调节输出：直流斩波电路能够灵活地调节输出脉冲的宽度和频率，从而实现对输出脉冲电压的精确控制。

2.高效能转换：直流斩波电路能够将输入直流电转换为高频脉冲电压输出，具有高效的能量转换特性，可以提高系统的能量利用率。

3.电压稳定性好：直流斩波电路通过电感和电容来平滑输出波形，从而提高输出电压的稳定性，在脉动和噪声方面有较好的表现。

4.小型化设计：直流斩波电路由于结构简单，元件少，可以实现小型化设计，满足电子设备对体积的要求。

三、直流斩波电路的建模仿真首先，在LTspice中绘制直流斩波电路的原理图，包括稳压电源、开关器件、电流传感器、电感、电容、负载等。

然后，设置元件的参数，例如输入电压、负载电阻、开关器件的导通时间和截止时间等。

接下来，设置仿真的条件，例如仿真时间、步长等。

进行仿真分析时，可以观察直流斩波电路的输出波形，例如输出脉冲的宽度、频率、占空比等。

自动化（院、系）自动化专业112 班组电力电子技术课实验二、基于Simuilink的直流斩波电路仿真实验一、实验目的(1)加深理解直流斩波电路的工作原理。

(2)学会应用Matlab的可视化仿真工具Simulink以及元器件的参数设置。

二、实验内容2.1理论分析2.1.1直流降压斩波电路直流降压斩波电路原理图如图1(a)所示。

图中用理想开关S代表实际的电力电子开关器件；R为纯阻性负载。

当开关S在ton时间接通时，加到负载电阻上的电压Uo等于直流电源Ud。

当开关S在toff时间断开时,输出电压为零,直流变换波形如图1(b)所示。

输出电压平均值为：Uo=ton/Ts*Ud= D*Ud(1)式中：ton为斩波开关S在一个周期内的导通时间；toff为斩波开关S在一个周期内的关断时间；Ts为斩波周期,Ts= ton+toff；D为占空比，D = ton/Ts。

由此可见，改变导通占空比D，就能够控制斩波电路输出电压Uo的大小。

由于D是在0~1之间变化的系数，因此输出电压Uo总小于输入电压Ud，即为降压输出。

（院、系）专业班组课2.1.2直流升降压斩波电路升降压斩波电路输出电压平均值为：Uo=-ton/toff*Ud=-D/（1-D）*Ud 式中：负号表示输出电压与输入电压反相。

当D =0.5时，Uo=Ud；当D>0.5时，Uo>Ud，为升压变换;当D<0.5时，Uo<Ud,为降压变换。

2.2仿真设计2.2.1直流降压斩波电路图2为由IGBT组成的Buck直流变换器仿真模型，IGBT按默认参数设置,并取消缓冲电路即RS=5Ω；CS=0；电压源参数取US=200 V，E=80 V；负载参数取R=10Ω，L=5 mH。

打开仿真参数窗口，选择ode23tb算法,相对误差设置为1e -03，开始仿真时间设置为0，停止仿真时间设置为0.01 s，控制脉冲周期设置为0.001 s(频率为1 000 Hz)，控制脉冲占空比。

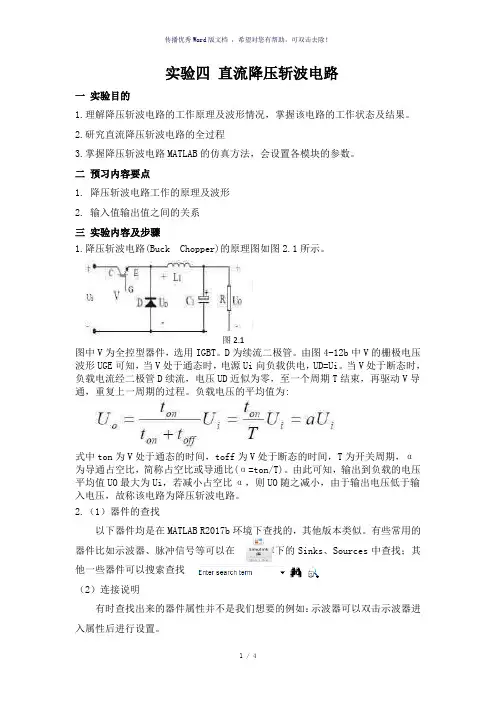

实验四直流降压斩波电路一实验目的1.理解降压斩波电路的工作原理及波形情况，掌握该电路的工作状态及结果。

2.研究直流降压斩波电路的全过程3.掌握降压斩波电路MATLAB的仿真方法，会设置各模块的参数。

二预习内容要点1. 降压斩波电路工作的原理及波形2. 输入值输出值之间的关系三实验内容及步骤1.降压斩波电路(Buck Chopper)的原理图如图2.1所示。

图中V为全控型器件，选用IGBT。

D为续流二极管。

由图4-12b中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向负载供电，UD=Ui。

当V处于断态时，负载电流经二极管D续流，电压UD近似为零，至一个周期T结束，再驱动V导通，重复上一周期的过程。

负载电压的平均值为:式中ton为V处于通态的时间，toff为V处于断态的时间，T为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。

由此可知，输出到负载的电压平均值UO最大为Ui，若减小占空比α，则UO随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

2.（1）器件的查找以下器件均是在MATLAB R2017b环境下查找的，其他版本类似。

有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：示波器可以双击示波器进入属性后进行设置。

图2.11 / 4（3）参数设置1.双击直流电源把电压设置为200V。

负载电动势20V。

’2.双击脉冲把周期设为0.001s，占空比设为30％，40%，80%，（可多设几组）延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为10Ω，电感设为0.1H；4.双击示波器把Number of axes设为3，同时把History选项卡下的Limit data points to last前面的对勾去掉；5.晶闸管和二极管参数保持默认即可四仿真及其结果降压斩波仿真电路图仿真波形及分析占空比为40％占空比为60％占空比为80％占空比80%图2.2仿真波形图占空比从图中可以看出输出电压随占空比的变化而变化其关系为U0=ɑUi五、实验总结IGBT的门极驱动条件密切地关系到他的静态和动态特性。

直流降压斩波电路仿真报告
一、实验目的和要求
1.熟悉降压斩波电路的工作原理；
2.学会分析和解决实验中出现的问题；
3.熟悉降压斩波电路的组成与其工作特点。

二、实验模型和参数设置
1.
总模型图：
2.参数设置
IGBT：Ron=1e-3,Lon=10e-4,Vf=1,Rs=1e5, Cs=inf.
电源：E=100v.
脉冲发生器：Amplitude=5, period=0.001, Duty cycle=50or80. 负载：R=1Ω
电感：L=10mH,C=10pF
情况一：Duty cycle=50；
情况二：Duty cycle=80；
三、波形记录和实验结果分析
（1）Duty cycle=50时的波形图：
（2）Duty cycle=80时的波形图：
通过图像可以看出来，刚开通时流过功率开关的电流为零，由于电感的阻碍，电流逐渐上升，当IGBT关闭时，流过其电流为零，其两端电压为电源电压。

此时负载依靠电感上的电能继续有电流通过。

但是电流降低，降低程度与负载和电感特性决定。

当IGBT继续导通时，给电感充电，此时电流上升。

直到充电与放点达到一个平衡之后就是使整个电流的平均值保持稳定。

另外，对比占空比为50和占空比为80时的波形图，我们发现输出电压虽然不像理
论上正好为50v,80v，但是大体与理论保持一致，因为IGBT上其实是有电压降的。
