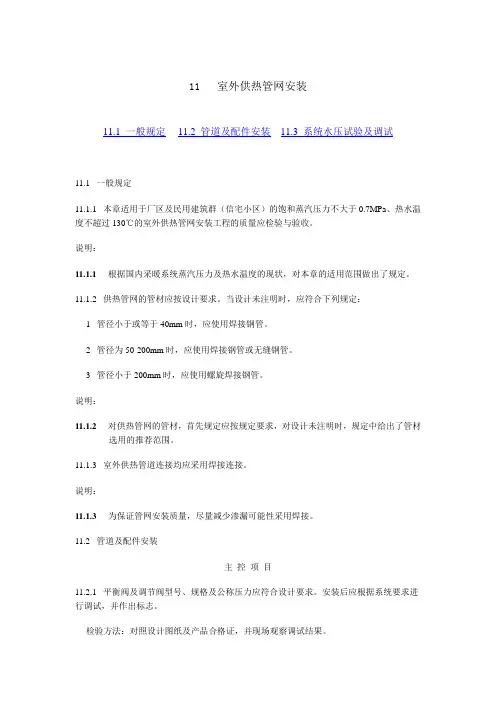

11 室外供热管网安装11.1 一般规定11.2 管道及配件安装11.3 系统水压试验及调试11.1 一般规定11.1.1 本章适用于厂区及民用建筑群（信宅小区）的饱和蒸汽压力不大于0.7MPa、热水温度不超过130℃的室外供热管网安装工程的质量应检验与验收。
说明：11.1.1根据国内采暖系统蒸汽压力及热水温度的现状，对本章的适用范围做出了规定。
11.1.2 供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1 管径小于或等于40mm时，应使用焊接钢管。
2 管径为50-200mm时，应使用焊接钢管或无缝钢管。
3 管径小于200mm时，应使用螺旋焊接钢管。
说明：11.1.2对供热管网的管材，首先规定应按规定要求，对设计未注明时，规定中给出了管材选用的推荐范围。
11.1.3 室外供热管道连接均应采用焊接连接。
说明：11.1.3为保证管网安装质量，尽量减少渗漏可能性采用焊接。
11.2 管道及配件安装主控项目11.2.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试，并作出标志。
检验方法：对照设计图纸及产品合格证，并现场观察调试结果。
说明：11.2.1在热水采暖的室外管网中，特别是枝状管网，装设平衡阀或调节阀已成为各用户之间压力平衡的重要手段。
本条规定，施工与验收应符合设计要求并进行调试。
11.2.2 供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1 管径小于或等40mm时，应使用焊接钢管。
2 管径为54-200mm时，应使用焊接钢管或无缝钢管。
3 管径小于200mm时，应使用螺旋焊接钢管。
说明：11.2.2供热管道的直埋敷设渐多并已基本取代地沟敷设。
本条文对直埋管道的预热伸长、三通加固及回填等的要求做了规定。
11.2.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合要求。
检验方法：对照图纸，并查验预拉伸记录。
（此处说明必读，谢谢。
）竣工资料1、竣工图纸。
2、图纸会审、设计变更及现场签证。
3、甲供材供料单及三证。
4、乙供材供料单及三证。
5、焊接探伤工艺评定的《检测报告》（由探伤公司提供）。
6、竣工验收报告及现场隐蔽资料（包括影音资料）。
7、专项施工方案、施工组织设计、施工安全应急预案。
8、各类资质证复印件。
9、开工前施工现场环境安全评估表。
10、施工现场项目经理、专职安全员、专职质检员的承诺书。
11、开工令。
12、建设工程施工合同及补充协议。
13、自购材料价格审批确认表。
14、分部分项工程量清单与计价表。
15、签证资料。
（附施工现场的工程照片）16、工程量结算书及工程消耗量定额费用表。
17、送审结算书（含电子版）包括：施工合同、招投标书、中标书以及安全管理协议等。
18、其他与结算相关的资料文件。
19、施工现场使用安全防护的材料清单目录（附工程照片）备注：1、资料装订先后顺序，以项目投标、准备、开工、竣工为依据，无法分清先后的按列表排号顺序装订。
2、竣工资料按项必须按照装订顺序附加目录，并加坠编号、页数、页码。
3、施工管理人员表要与开工报告中人员相符。
4、上述1-11项为竣工作料，12-19项主要作为工程结算资料。
5、竣工资料表（附表）根据各自工程需要填写，没有项目不用填写。
6、目录中带“×”号项无表格，如果出现此问题可自行添加。
7、需证明位置，加盖公章（多处）。
1、施工现场项目经理、专职安全员、专职质检员的承诺书。
2、安全资料。
3、换热站竣工资料4、绿能竣工资料电子版5、开工前评估表电子版2015.5.21主管网及一、二次管网、换热站资料总目录11-3 工设备报验单RLGSZ0806.11.03 11-4 分包单位资格报审表RLGSZ0806.11.04 11-5 施工管理人员人员统计表RLGSZ0806.11.05 11-6 分包（供货试验）单位资格报审表RLGSZ0806.11.0611-7 工程物资进场报验申请表施工放样报验单RLGSZ0806.11.0711-8 施工单位资质报验申请表RLGSZ0806.11.08 11-9 工程变更申请表RLGSZ0806.11.09 11-10 监理工程师通知回复单RLGSZ0806.11.10 11-11 工程临时（最终）延期申请表RLGSZ0806.11.11 11-12 工程复工报审表RLGSZ0806.11.12 11-13 费用索赔申请及审批RLGSZ0806.11.13 11-14 现场证物照片RLGSZ0806.11.14 11-15 工程竣工预验收报验申请表RLGSZ0806.11.15 11-16 单位工程质量验收报告RLGSZ0806.11.16 11-17 分项工程质量验收报告RLGSZ0806.11.17 11-18 钢管道安装分项工程质量验收报告RLGSZ0806.11.1811-19 管道支、吊架安装分项工程质量验收报告RLGSZ0806.11.1911-20 管道加工和现场预制管件分项工程质量验收报告RLGSZ0806.11.2011-21 管道焊接分项工程质量验收报告RLGSZ0806.11.2111-22 站内设备及附件分项工程质量验收报告RLGSZ0806.11.2211-23 设备基础工程质量验收报告RLGSZ0806.11.23 11-24 设备支架工程质量验收报告RLGSZ0806.11.2411-25 站内管道安装分项工程质量验收报告RLGSZ0806.11.25。
×××分厂×××安全生产工作履职清单及行动计划表--0202)89673门卫建筑给水排水及采暖竣工资料【】建筑给水排水及采暖分部验收报验申请表工程名称长春经济技术开发区兴隆山污水处理厂工程门卫编号05-00-C010-1致：长春市政建设工程监理公司（监理单位）我单位已完成了门卫建筑给水排水及采暖分部工作，现报上该工程报验申请表，请予以审查和验收。
附件：项目经理部(章)项目经理日期审查意见：项目监理机构(章)总/专业监理工程师日期建筑给排水及采暖分部（子分部）工程质量验收记录编号：05-00-C119-1工程名称 长春经济技术开发区兴隆山污水处理厂工程门卫结构类型框架 层数1 总承包单位 中铁十三局集团有限公司技术部门 负责人 刘山林 质量部门 负责人 王军 专业承包单位 /专业承包单位负责人/专业承包单位技术负责人/ 序号分项工程名称检验批数施工单位检查评定验收意见1 采暖管道及配件安装 1 符合要求合格2 辅助设备及散热器安装 1 符合要求3 给水管道及配件安装 1 符合要求4 给水设备安装1 符合要求 5 排水管道及配件安装 1 符合要求 6 卫生器具及给水配件安装 1 符合要求 7 卫生器具排水管道安装 1 符合要求 8 雨水管道及配件安装 1 符合要求9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26质量控制资料齐全完整 合格 安全和功能检验(检测)报告 齐全完整 合格 观感质量验收齐全完整合格验收单位专业承包单位项目经理/年月日 施工总承包单位项目经理年月日 勘察单位 项目负责人年月日 设计单位 项目负责人年月日监理（建设）单位总监理工程师或建设单位项目专业负责人年月日室内给水系统子分部报验申请表工程名称长春经济技术开发区兴隆山污水处理厂工程门卫编号05-01-C010-5 致：长春市政建设工程监理公司（监理单位）我单位已完成了门卫室内给水系统子分部工作，现报上该工程报验申请表，请予以审查和验收。
第1篇一、前言安装工程竣工资料是指工程竣工验收后，为工程使用、维护、管理和档案保存而编制的各类技术文件和资料。
以下是一份安装工程竣工资料的范本，包括基本内容和编制要求。
二、编制说明1. 本范本适用于各类安装工程，包括但不限于建筑设备安装、电气安装、给排水安装、暖通空调安装等。
2. 竣工资料应按照国家相关法律法规、行业标准和规范要求编制。
3. 竣工资料应真实、完整、准确、规范，便于查阅和使用。
4. 竣工资料编制完成后，应经施工单位、监理单位、建设单位和相关部门审核、签字。
三、安装工程竣工资料内容1. 工程概况（1）工程名称、地点、建设单位、施工单位、监理单位。
（2）工程规模、投资额、建设周期。
（3）工程特点、技术难点。
2. 设计变更及洽商记录（1）设计变更通知单。
（2）设计变更原因及内容。
（3）洽商记录。
3. 施工图设计文件（1）施工图纸。
（2）施工图设计说明书。
（3）施工图设计图纸目录。
4. 施工组织设计及施工方案（1）施工组织设计。
（2）施工方案。
（3）施工进度计划。
5. 材料设备清单（1）材料设备清单。
（2）材料设备质量证明文件。
（3）材料设备进场检验报告。
6. 施工记录及验收记录（1）施工记录。
（2）施工验收记录。
（3）隐蔽工程验收记录。
7. 工程质量检验报告（1）工程质量检验报告。
（2）分项工程质量检验记录。
（3）分部工程质量检验记录。
8. 工程变更及洽商记录（1）工程变更通知单。
（2）工程变更原因及内容。
（3）洽商记录。
9. 施工现场照片及视频资料（1）施工现场照片。
（2）施工现场视频资料。
10. 工程竣工验收报告（1）工程竣工验收报告。
（2）竣工验收记录。
（3）竣工验收结论。
11. 工程保修证书（1）工程保修证书。
（2）保修范围及期限。
（3）保修联系方式。
12. 相关文件及证明材料（1）施工许可证。
（2）建筑工程施工合同。
（3）建筑工程施工许可证。
（4）建筑工程质量检测报告。
（5）建筑工程竣工验收备案表。
