2013横道中学备战中考冲刺模拟训练八A[2]

  • 格式：doc
  • 大小：318.00 KB
  • 文档页数：4

2013横道中学备战中考冲刺模拟训练八年班姓名时间50分钟满分70分成绩：一、选择题（每题2分共12分）1、了解社会，从了解自己开始，对于一名初中生来讲，下面的说法中错误的是（）A．他的质量大约是50 kg B．他的身高大约是160 cmC．他的密度大约是0.5×103 kg/m3 D．他的正常体温大约是37 ℃2．电视机等家用电器的开启、关闭及频道转换，可以通过遥控器实现，遥控电视机的光是（）A．红光B．红外线C．紫光D．紫外线3．物理就在我们身边，自行车的设计者运用了很多物理知识，下列说法中错误的是（）A．螺母下面垫一个垫圈，是为了增大压强B．车轴上装有滚动轴承是为了减小摩擦C．车轮的外胎做有凹凸花纹是为了增大摩擦D.尾灯可以将从不同方向射向它的光反射，让后面的人看到4．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，如图所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器5．2011年11月3日，“神舟八号”飞船与“天宫一号”飞行器顺利完成首次对接，开启了中国航天事业发展的新阶段。

如图所示为“神舟八号”与“天宫一号”即将对接时的模拟图, 下列说法正确的是（）A．在完成对接后，“神舟八号”相对于“天宫一号”是运动的B．在完成对接后，“神舟八号”相对于“天宫一号”是静止的C．“神舟八号”与“天宫一号”在轨道上运行时没有质量D．“神舟八号”与“天宫一号”在轨道上运行时没有惯性6、如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否醉酒驾车。

其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（）A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻值较小D．气体的酒精浓度较小，R′阻值较大二、填空题（每空1分共18分）7、根据图8提供的图、文信息，简要写出其所揭示的物理规律。

A ；B ；C ；D 。

8、高压锅密封性能良好，用它煮食物时，水蒸汽不易外泄，从而了锅内的压强（填“增大”或“减小”），使锅内水的沸点（填“升高”或“降低”）。

9、如图所示是一款带有放大镜的指甲刀。

使用时，透镜到指甲的距离应一倍焦距（选填“大于”、“等于”或“小于”）；拇指按压的杠杠是杠杠，人的指甲对上刀刃的阻力方向是的（选填“向上”或“向下”）。

10、如图所示是HZ—801型手摇节能手电筒。

据广告称：这种电筒无需更换电池、减少了废弃电池造成的环境污染和能源的浪费．摇动手电筒1min．可以获得30min左右的优质照明。

它是利用了_______原理．将机械能转化为电能。

11、枣庄市台儿庄区在科学规划城市建设中，大量增加水面面积，利用水的大的特性来调节气温，营造“宜居水城”的舒适环境。

水在汽化时吸热，在时放热。

12、“歼20”是我国自主研发具有隐形功能的一种新型战机。

它的机身材料和涂层对雷达发射的电磁波有良好的____（填“吸收”或“反射”）作用；飞行时，以____（填“地面”或“飞机”）为参照物，飞行员是静止的；飞机能够升空，是因为机翼上方的空气流速比下方的____（填“快”或“慢”），从而产生了升力。

13、如图11为某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻R1=6 Ω，电源电压恒为4.5V，R2的规格为“15 Ω0.5A”，电流表量程为0～0.6A，电压表的量程为“0～3V”闭合S：（1）当被测身高较矮时，电流表的示数（选填“变大”、“变小”或“不变”）。

（2）当R2接入电路中的电阻为9 Ω时，电压表的示数是V。

（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是。

三、计算题（每题5分共10分）14、如图所示是我市部分中小学投入使用的新型安全校车，这种校车的性能完全符合校车12项安全标准。

中考期间，××中学的学生乘坐这种新型安全校车到9km外的考点参加考试，校车行驶了15min后安全到达考点。

求：⑴校车在送考过程中的平均速度；⑵若校车和学生总质量为9000kg，车轮与地面的接触总面积为0.15m2，求校车对水平路面的压强；⑶若校车以12m/s的速度在一段平直路面是匀速行驶，校车受到的牵引力是4500N，求校车发动机牵引力的功率。

15、奥运场馆的建设体现了“绿色奥运’的理念．如图所示，作为北京奥运会主场馆之一的国家体育馆“鸟巢”拥有9.1万个座位，其扇型屋面和大面积的玻璃幕墙不仅给人以赏心悦目之感．还隐藏着一座年发电量约为98550千瓦时的太阳能发电站，供给体育馆内的“220V 1000W”的照明灯等使用．①鸟巢”可以说是当今世界上最大的环保型体育场，因为它采用绿色能源——太阳能光伏发电系统为整个场馆提供电力，应用该系统发电时，是将太阳能转化为____________能.（1分）②试计算当“220V l000W”灯正常工作时，通过每盏灯的电流多大？（计算结果保留1位小数）（2分）③右图为常用试电笔的结构示意图，电工师傅用试电笔接触“鸟巢”电路中的火线，若此时他的手与地面间的人体电阻为10kΩ，通过他的电流为0.25mA，请你计算试电笔中的电阻为多少kΩ（2分）．四、简答题（16题4分17题2分共6分）16、随着人们生活水平的不断提高，各种小汽车已经走进我们的家庭。

仔细观察和思考，可以发现小汽车的一些设计和使用过程中的许多现象都与物理知识有关，请你用学过的物理知识解答下面的问题：（1）（2分）小汽车的外形设计成流线型(如图20所示)，当小汽车在水平路面上高速行驶时对路面的压力比静止时（选填“增大”、“减小”或“不变”），其原因是。

（2）（2分）你还发现小汽车的哪些设计和使用过程中的哪些现象与物理知识有关？试举一例（要求写出设计或现象，以及所涉及的物理知识）。

示例：设计或现象：高速行驶的汽车急刹车后还要滑行一段距离。

涉及的物理知识：物体具有惯性。

设计或现象：。

涉及的物理知识：。

17、结合学过的物理知识，试解释多媒体教室中的投影银幕为什么用粗糙的白布做成的？五、作图与实验题（18题6分19题6分20题2分21题5分22题5分共24分）18、（1）如图所示，OB可能是空气中的一束光线入射到水面后的反射光线，也可能是水中的一束光线斜射入空气后的折射光线，在图中画出这两条入射光线．（2）如图所示，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动，在图中画出橡皮此时所受重力的示意图．（3）如图所示，是利用钓鱼杆钓鱼的示意图．O为支点，F1是手对鱼杆的作用力，请画出：F1的力臂．19、某同学总结初中物理实验探究方法后发现：（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，（如图）：甲实验是让木块在水平面上做运动，通过读取弹簧测力计上的示数间接知道摩擦力的大小；乙实验中小球动能的大小是通过观察比较物块反映出来的。

（2）当要研究的物理量与多个因素有关时，都要采用法。

如：甲实验研究摩擦力的大小与压力大小关系，就要多次改变，同时保持接触面的粗糙程度不变；乙实验研究小球动能的大小与速度的关系就要多次改变的大小，同时控制小球的不变。

20、珍珍观察到电风扇、台灯等有个大而重的底座，可使它们不易翻倒。

物体的稳定程度(稳度)与哪些因素有关呢?她猜想：可能与物体所受的重力大小、重心高低及支持面的大小有关．如何比较物体的稳度大小呢?她发现：让不同的物体倾斜相同的角度时，有的物体翻倒，有的物体不翻倒，翻倒的说明其稳度较小．于是，她将物体放在表面粗糙的水平木板上，让木板绕O点转动，通过观察物体刚好翻倒时木板转过的角度θ的大小(物体不滑动)，来比较物体稳度的大小，如图28所示．在探究物体的稳度大小与物体重心高低的关系时，她制作了三块重相同、外形完全相同、重心高低不同的圆柱体，如图29中的甲、乙、丙所示．实验时，将它们依次放在木板上，分别记下让它们刚好翻倒时，木板转过的角度θ的大小．实验记录如下表．(1)物体刚好翻倒时木板转过的角度θ越小，间接反映了物体的稳度越(选填“大”或“小”)．(2)在以上探究稳度大小与重心高低关系的实验中，应控制物体所受的大小和的大小不变，这种实验方法叫控制变量法．(3)实验现象表明，物体的重心越，其稳度越大．(4)依据以上结论，卡车装货时，应把重的货物装在层(选填“上”或“下”)，可使货物不易翻倒．21、小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：（1）在实验中，测绳端拉力F 时，应尽量竖直向上拉动弹簧测力计且在拉动过程中读数。

（2）第1次实验测得的机械效率为______。

（结果保留两位有效数字）（3）分析表中数据可知：第2次实验是用______图做的；第4次实验是用______图做的。

（选填“a”、“b”或“c”)（4）分析第1、2次实验数据可知：使用同一滑轮组，______可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率__ 。

（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度__ 。

命题人：应玉国。

合集下载

2013横道中学备战中考冲刺模拟训练六

2013横道中学备战中考冲刺模拟训练六

2013横道中学备战中考冲刺模拟训练六年 班 姓名 时间50分钟 满分70分 成绩：一、选择题（每题2分 共12分）1、下列用品中，通常情况下属于导体的是（ ） A ．玻璃杯 B ．陶瓷碗 C ．塑料筷子 D ．金属勺2、夏天的早晨花草上常有小露珠，露珠形成对应的物态变化是（ ） A ．熔化 B ．汽化 C ．液化 D ．升华3、国庆60周年阅兵时，一架加油机和两架受油机组成的编队通过天安门广场上空模拟空中加油．我们说加油机是静止的，所选的参照物是（ ）A ．广场上的受检官兵B ．天安门城楼C ．受油机D ．蓝天上的白云 4、小明同学通过绳子拉着一石块在水平桌面上做匀速圆周运动，假设它受到的力全都消失，则该石块将（ ）A ．继续做匀速圆周运动，机械能不变B ．做匀速直线运动，机械能不变C ．落到地面上，机械能减少D ．立即停止运动，机械能减少5、某人骑着一辆普通自行车，在平直公路上以某一速度匀速行驶，若人和车所受的阻力为20N ，则通常情况下，骑车人消耗的功率最接近（ ） A ．1W B ．10W C ．100W D ．1000W6、王老师要在房间里安装“220V 100W”顶灯和“220V 3W”的壁灯各一盏．他打算将两盏灯并联后用一个开关S 来控制，但接完后合上闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S ，结果不亮的灯亮了，而原来亮的灯却不亮了；再断开开关S ，又恢复了原状．他错接的电路是（ ）A ．B ．C ．D ．二、填空题（每空1分共18分）三、计算题（每题5分 共10分）14、如图所示，工人师傅用一个滑轮组在40s 内将重600N 的木箱从地面匀速吊上4m 高的阳台，所用的拉力为220N，不计绳重和摩擦．求：（1）工人拉力的功率； （2）工人师傅做的有用功； （3）该滑轮组的机械效率．15、在图所示的电路中，L 标有“3V 1.5W”字样．当S 1、S 3闭合，S 2断开时，L 正常发光；当S 2闭合，S 1、S 3断开时，电流表示数为0.2A ．设L 的电阻不变．则： （1）电源电压为多少伏？ （2）R 的电阻为多少欧？（3）当S 3闭合，S 1、S 2断开时，R 两端的电压为多少伏？四、简答题（每题2分 共6分）16、在放学回家的路上，小亮发现一辆装满煤渣的超载大卡车从身边开过，在平直的路上煤渣并没有掉落，而在道路的拐弯处却有大量的煤渣掉落．请解释： （1）煤渣在拐弯玩处掉落的原因．（2）超载的卡车经常会损坏路面，原因是什么？17、小明将电冰箱的三孔插头去掉一个脚变成常用的两孔插头，请问：（1）电冰箱能否正常工作．（2）这种做法是否合适？说明你判断的理由18、如图所示，小强和小丽坐在滑板车上，各自握住绳子的一端，同时向相反地方向用力拉动绳子．请你写出在此情境中涉及的两个物理知识．五、作图与实验题（19题6分20题4分 21题5分 22题6分23题3分 共24分） 19、（1）如图所示，一束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数． （2）粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求： （1）画出棒所受重力G 的示意图； （2）画出力F 的力臂L 1．（3）请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路．22、在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V 的电源、“3.8V 、1.5W”的小灯泡、标有“20Ω，1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处： ① ② ．（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作 是 A ．更换小灯泡，C．移动滑动变阻器滑片，观察小灯泡是否发光命题人：应玉国（1）在甲实验中，珍珍同学用左手将放在玻璃板前的蜡烛点燃，发现玻璃板中的“自己”是用（填“左”或“右”）手点燃蜡烛的．（2）在乙试验中，图中光屏上成有清晰地像，像和蜡烛相比是（填“放大”或“缩小”）的实像．如果将蜡烛逐渐向远离凸透镜方向移动，凸透镜位置不变，要想在光屏上得到。

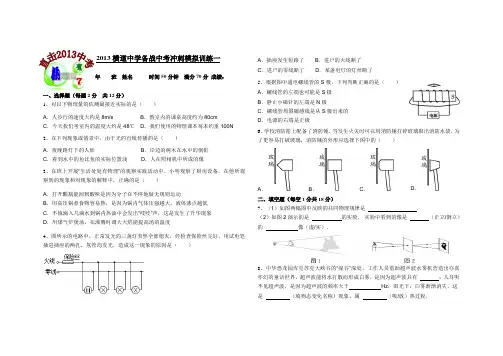

2013横道中学备战中考冲刺模拟训练一

2013横道中学备战中考冲刺模拟训练一

2013横道中学备战中考冲刺模拟训练一年 班 姓名 时间50分钟 满分70分 成绩：一、选择题（每题2分 共12分）1、对以下物理量的估测最接近实际的是（ ）A ．人步行的速度大约是8m/sB ．教室内的课桌高度约为80cmC ．今天我们考室内的温度大约是48℃D ．我们使用的物理课本每本约重100N 2、在下列现象或情景中，由于光的直线传播的是（ ）A ．夜晚路灯下的人影B ．岸边的树木在水中的倒影C ．看到水中的鱼比鱼的实际位置浅D ．人在照相机中所成的像3、在班上开展“生活处处有物理”的观察实践活动中，小明观察了厨房设备．在他所观察到的现象和对现象的解释中，正确的是（ ） A ．打开醋瓶能闻到酸味是因为分子在不停地做无规则运动B ．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低C ．不慎滴入几滴水到锅内热油中会发出“吱吱”声，这是发生了升华现象D ．用煤气炉煲汤，在沸腾时调大火焰能提高汤的温度4、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（ ）A ．插座发生短路了B ．进户的火线断了C ．进户的零线断了D ．某盏电灯的灯丝断了5、根据图中通电螺线管的S 极，下列判断正确的是（ ） A ．螺线管的左端也可能是S 极 B ．静止小磁针的左端是N 极C ．螺线管周围磁感线是从S 极出来的D ．电源的右端是正极6、学校消防箱上配备了消防锤，当发生火灾时可以用消防锤打碎玻璃取出消防水袋．为了更容易打破玻璃，消防锤的外形应选择下图中的（ ）A ．B ．C ．D ．二、填空题（每空1分共18分）9、响应“放下私家车，低碳慢生活”的倡议，清明节期间小明和爸爸骑双人自行车去天鹅湖游玩，如果以爸爸为参照物，小明是的（选填“运动”或“静止”）10、烈日炎炎的中午，小明赤脚走在沙滩上，感觉沙子烫脚，可是当他走进海水中时却感觉海水很凉．他之所以会产生这种感觉主要原因是．11、在学习电功率时，老师拿来了分别标有“36V40W”、“110V40W”、“220V40W”的三盏灯泡．针对这三盏灯都在各自的额定电压下工作时的亮暗情况，小明做出了四种猜想：①“36V40W”的灯最亮、②“110V40W”的灯最亮、③“220V40W”的灯最亮、④三盏灯一样亮．你认为猜想是正确的（只填序号即可）．12、2011年2月，利比亚局势持续动荡．中国政府决定撤出在利侨民．在撤侨行动中租用的邮轮成为主力．当一艘邮轮中乘满侨民时，邮轮排开海水的质量增大了1.2×105kg，与侨民上船前相比，邮轮所受的浮力增大了N（g=10N/kg）．13、如图所示的游戏中，毽子被踢出主要表明可以改变物体的运动状态．被踢出后，毽子在上升过程中，其动能（选填“增大”、“不变”或“减小”）．在力的作用下，毽子最终会落向地面．14、图所示现象能说明的存在．若杯中水的深度为0.1米，则纸片受到水的压强为帕．把杯子倒置，取掉纸片，将体积为1×10-3米3的金属块浸没在水中，金属块受到浮力的大小为牛．三、计算题（每题5分共10分）15、工人经常利用搭在汽车上的木板（可以看做斜面），将货物装上汽车．若木板长为3m，车厢底面距水平地面的高为1.5m．一工人站在车厢内，用沿斜面向上大小为500N 的拉力将重为800N的货物拉上车．求：（1）拉力对货物所做的有用功．（2）斜面的机械效率．16、在如图所示的电路中，电源电压为6伏且不变，电阻R2为15欧．①求电流表A2的示数I2．②闭合电键S时，有某个电流表的示数变化了0.6安，求此时通过电阻R1的电流I1及R1的电阻．四、简答题（每题2分共6分）17、我们发现傍晚用电高峰时，家里的电灯较暗，而在深夜时开灯却比较亮，请你解释其中的道理．18、木匠师傅熬胶时为防止熬糊，通常用两层锅，试解释两层锅的工作原理。

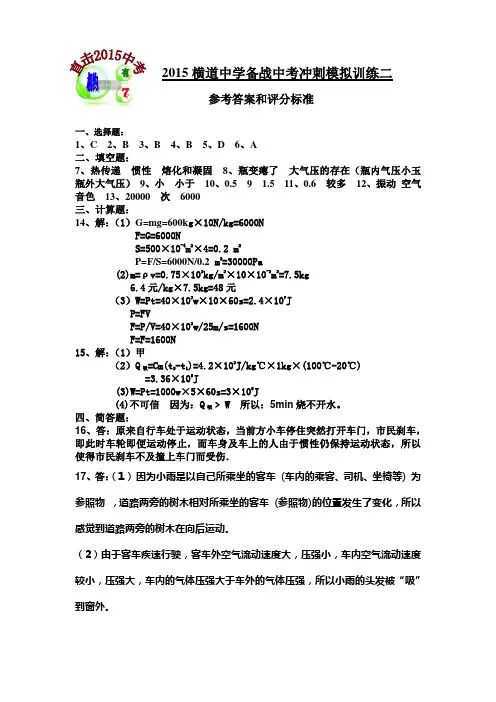

2015横道中学备战中考冲刺模拟训练二(参考答案)

2015横道中学备战中考冲刺模拟训练二(参考答案)

2015横道中学备战中考冲刺模拟训练二参考答案和评分标准一、选择题：1、C2、B3、B4、B5、D6、A二、填空题：7、热传递惯性熔化和凝固8、瓶变瘪了大气压的存在（瓶内气压小玉瓶外大气压）9、小小于10、0.5 9 1.5 11、0.6 较多12、振动空气音色13、20000 次6000三、计算题：14、解：（1）G=mg=600k g×10N/kg=6000NF=G=6000NS=500×10-4m2×4=0.2 m2P=F/S=6000N/0.2 m2=30000Pa(2)m=ρv=0.75×103kg/m3×10×10-3m3=7.5kg6.4元/kg×7.5kg=48元（3）W=Pt=40×103w×10×60s=2.4×107JP=FVF=P/V=40×103w/25m/s=1600NF=F=1600N15、解：（1）甲（2）Q吸=Cm(t2-t1)=4.2×103J/kg℃×1kg×(100℃-20℃)=3.36×105J(3)W=Pt=1000w×5×60s=3×105J(4)不可信因为：Q吸﹥W 所以：5min烧不开水。

四、简答题：16、答：原来自行车处于运动状态，当前方小车停住突然打开车门，市民刹车，即此时车轮即便运动停止，而车身及车上的人由于惯性仍保持运动状态，所以使得市民刹车不及撞上车门而受伤．17、答：（1）因为小雨是以自己所乘坐的客车(车内的乘客、司机、坐椅等) 为参照物，道路两旁的树木相对所乘坐的客车(参照物)的位置发生了变化，所以感觉到道路两旁的树木在向后运动。

（2）由于客车疾速行驶，客车外空气流动速度大，压强小，车内空气流动速度较小，压强大，车内的气体压强大于车外的气体压强，所以小雨的头发被“吸”到窗外。

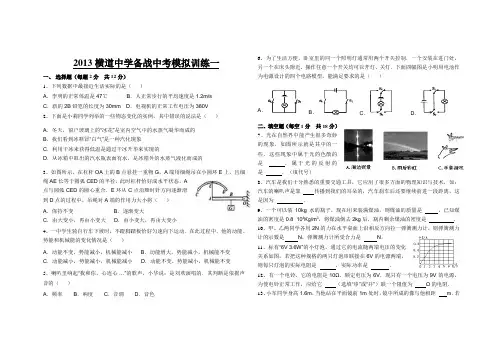

2013横道中学备战中考模拟训练一
