2012-2013第二学期高三《机械基础》期中试卷

1

《机械基础》期终考查试卷（B卷）

适用专业： 题号 一 二 三 总分 积分人

分数

一、判断题(每题2分 计30分)

（ ）1、机构都是可动的。

（ ）2、通过离合器联接的两轴可在工作中随时分离。

（ ）3、凸轮转速的高低，影响从动杆的运动规律。

（ ）4、一组V带中发现一根已不能使用，那么只要换上一根新的就行。

（ ）5、机构在“死点”位置时对工作都是不利的，所以都要克服。

（ ）6、曲柄滑块机构滑块为主动时，有死点位置。

（ ）7、运动副是联接，联接也是运动副。

（ ）8、普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。（ ）9、带传动中弹性滑动现象是不可避免的。

（ ）10、工作中转动的轴称为转轴。

（ ）11、根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。

（ ）12、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。

（ ）13、分度圆上压力角的变化，对齿廓的形状有影响。

（ ）14、两个相互配合的螺纹，其旋向相反。

（ ）15、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。

二、选择题(每题2分 计50分)

班级 学号 姓名 -

-------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------

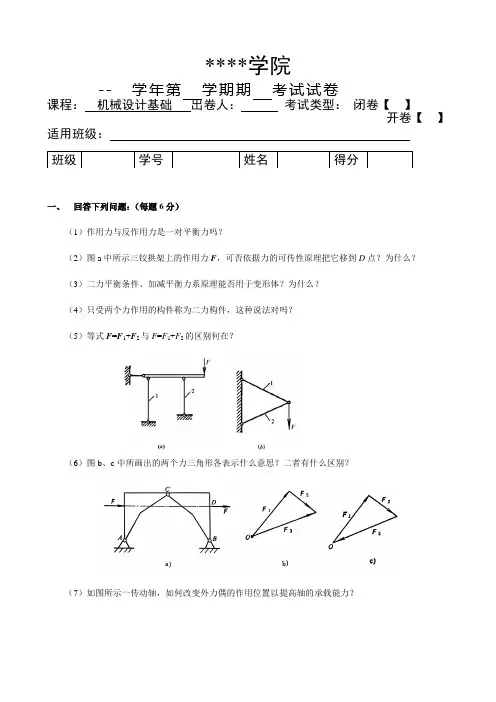

****学院

-- 学年第 学期期 考试试卷 课程： 机械设计基础 出卷人： 考试类型： 闭卷【 】

开卷【 】

适用班级：

一、 回答下列问题：（每题6分）

（1）作用力与反作用力是一对平衡力吗？

（2）图a中所示三铰拱架上的作用力F，可否依据力的可传性原理把它移到D点？为什么？

（3）二力平衡条件、加减平衡力系原理能否用于变形体？为什么？

（4）只受两个力作用的构件称为二力构件，这种说法对吗？

（5）等式F=F1+F2与F=F1+F2的区别何在？

（6）图b、c中所画出的两个力三角形各表示什么意思？二者有什么区别？

（7）如图所示一传动轴，如何改变外力偶的作用位置以提高轴的承载能力？ 班级 学号 姓名 得分

（8）下两图为在铣床上安装工件的两种方法，主要工具由垫铁l、压板2、T形螺栓3及螺母4、垫圈5等组成，试分析这两种方法的特点，并指出哪种方法正确。

（9）现有低碳钢和铸铁两种材料，试对下列两种结构中的杆选用合适的材料，并说明理由。

（10） 判断如图所示的横截面上的切应力分布图是否正确？

二、计算题（每题10分）

1．组合梁及其受力情况如图所示,已知F=qa，M=qa2，梁的自重可忽略不计，试求A、B、C、D各处的约束反力。

2．变速箱中间轴装有两直齿圆柱齿轮，其分度圆半径r1 = 100 mm，r2 = 72 mm，啮合点分别在两齿轮

的最低与最高位置，如图所示。图中的尺寸单位为mm。已知齿轮压力角α =20°。在齿轮1上的圆周力F1 = 1.58 kN。试求当轴平衡时作用于齿轮2上的圆周力F2与A、B轴承的反力。

3．图示直杆质量为35 kg，问多大的力FP才能使其移动？已知接触面间的静摩擦因数均为0.3。

第 1 页（共2页）

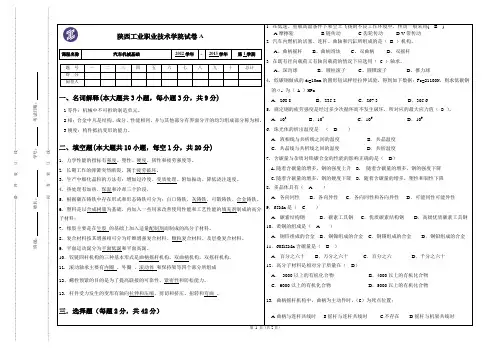

陕西工业职业技术学院试卷A

课程名称 汽车机械基础 2012学年 ~ 2013学年 第1学期

一、名词解释(本大题共3小题，每小题3分，共9分)

1零件：机械中不可拆的制造单元。

2相：合金中凡是结构、成分、性能相同，并与其他部分有界面分开的均匀组成部分称为相。

3刚度：构件抵抗变形的能力。

二、填空题(本大题共10小题，每空1分，共20分)

1. 力学性能的指标有强度、塑性、硬度、韧性和疲劳强度等。

2. 长期工作的弹簧突然断裂，属于疲劳破坏。

3. 生产中细化晶粒的方法有：增加过冷度、变质处理、附加振动、降低浇注速度。

4. 热处理有加热、保温和冷却三个阶段。

5. 根据碳在铸铁中存在形式和形态铸铁可分为：白口铸铁、灰铸铁、可锻铸铁、合金铸铁。

6. 塑料是以合成树脂为基础，再加入一些用来改善使用性能和工艺性能的填充剂制成的高分子材料；

7. 橡胶主要是在生胶 的基础上加入适量配制剂而制成的高分子材料。

8. 复合材料按其增强相可分为纤维增强复合材料、颗粒复合材料、及层叠复合材料。

9. 平面运动副分为平面低副和平面高副。

10．铰链四杆机构的三种基本形式是曲柄摇杆机构，双曲柄机构，双摇杆机构。

11. 滚动轴承主要有内圈 、外圈 、滚动体 和保持架等四个部分所组成

12、螺栓预紧的目的是为了提高联接的可靠性、紧密性和防松能力。

13. 杆件受力发生的变形有轴向拉伸和压缩、剪切和挤压、扭转和弯曲 。

三．选择题（每题2分，共42分） 1. 在低速、重载高温条件下和尘土飞扬的不良工作环境中，传动一般采用( B )

A.摩擦轮 B.链传动 C.齿轮传动 D.V带传动

2. 汽车内燃机的活塞、连杆、曲轴和汽缸所组成的是（ B ）机构。

A、曲柄摇杆 B、曲柄滑块 C、双曲柄 D、双摇杆

3. 在既有径向载荷又有轴向载荷的情况下应选用（ C ）轴承。

中等专业学校2022学年度第一学期期中试卷

科目：《机械基础》 年级专业：

姓名： 学 号： 专业班级：

（考试说明：卷面考试，闭卷，考试时间为90分钟）

成绩登记表（由阅卷教师用红色笔填写） 阅卷教师签名：

大题号 一 二 三 四 五

总分

得分

一、填空题（每题1分，共20分）

1.平面铰链四杆机构的基本形式有 、 和 。

2. 机构，其作用是把往复直线运动转变成旋转运动，也能把旋转运动转变成直线运动。

3.根据载荷是否随时间发生变化，可将载荷分成 和 两种。

4.强度是指材料在静载荷作用下，抵抗 和 的性能。

5.塑性是指材料在载荷作用下产生 而不被破坏的能力。

6.韧性是指材料抵抗 的能力。

7.含碳量小于 并含有少量其他元素的铁碳合金称为碳钢。

8.碳钢的分类方法很多,常用的分类方法有按照含碳量，碳钢可分为 、 、 。

9.根据铸铁中石墨形态的不同，铸铁可分为 、 、

、 。

10.球墨铸铁中石墨呈 状，可锻铸铁中的石墨呈 状。

二、选择题（每题2分，共40分）

1.( )个构件直接接触产生某种相对运动的联接称为运动副。

A.1 B.2 C.3 D.4

2. ( )一四杆机构中一杆能作整周回转，一杆能作往复摆动，该机构叫：
