酸洗液配方

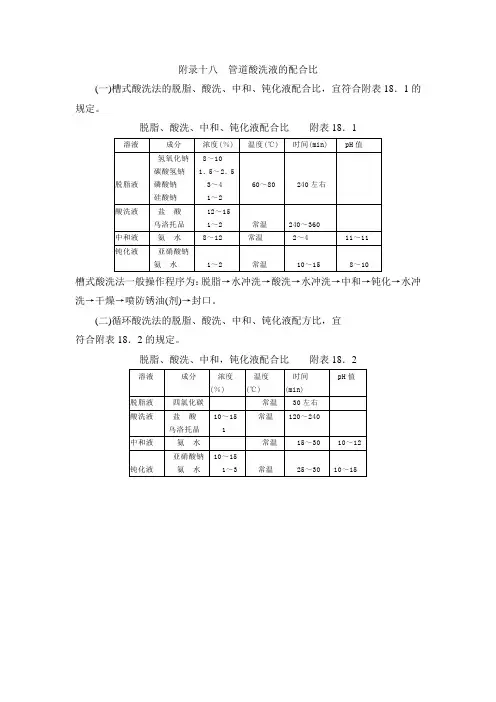

附录十八 管道酸洗液的配合比

(一)槽式酸洗法的脱脂、酸洗、中和、钝化液配合比，宜符合附表18．1的规定。

脱脂、酸洗、中和、钝化液配合比 附表18．1

溶液 成分 浓度(％) 温度(℃) 时间(min) pH值

脱脂液 氢氧化钠

碳酸氢钠

磷酸钠

硅酸钠 8～10

1．5～2．5

3～4

1～2

60～80

240左右

酸洗液 盐 酸

乌洛托品 12～15

1～2

常温

240～360

中和液 氨 水 8～12 常温 2～4 11～11

钝化液 亚硝酸钠

氨 水

1～2

常温

10～15

8～10

槽式酸洗法一般操作程序为：脱脂→水冲洗→酸洗→水冲洗→中和→钝化→水冲洗→干燥→喷防锈油(剂)→封口。

(二)循环酸洗法的脱脂、酸洗、中和、钝化液配方比，宜

符合附表18．2的规定。

脱脂、酸洗、中和，钝化液配合比 附表18．2

溶液 成分 浓度(％) 温度(℃) 时间(min) pH值

脱脂液 四氯化碳 常温 30左右

酸洗液 盐 酸

乌洛托晶 10～15

1 常温 120～240

中和液 氨 水 常温 15～30 10～12

钝化液 亚硝酸钠

氨 水 10～15

1～3

常温

25～30

10～15

不锈钢酸洗液的配方

不锈钢酸洗液是用于清洁和去除不锈钢表面污垢的一种化学制剂。它广泛应用于不锈钢制造和维护行业，能有效恢复不锈钢的光亮度和外观。

以下是一种简单而有效的不锈钢酸洗液配方：

材料：

- 硝酸（浓度：70%）- 500毫升

- 氢氟酸（浓度：50%）- 250毫升

- 稀盐酸（浓度：10%）- 250毫升

- 纯净水- 1升

操作步骤：

1. 在一个适当的容器中，将硝酸、氢氟酸和稀盐酸按上述比例-

500毫升硝酸、250毫升氢氟酸和250毫升稀盐酸混合。

2. 慢慢加入1升纯净水，同时搅拌混合物，直到完全溶解。

3. 将制剂倒入一个密封容器中，以便长期保存和使用。

该配方中的每种酸都有特定的作用。硝酸主要用于去除不锈钢表面的有机污垢，如油脂和生锈；氢氟酸则用于去除金属氧化物，如铁锈和氧化铝；稀盐酸则用于中和碱性污垢。这些成分的组合能够提供全面的清洁效果。

使用不锈钢酸洗液时，需要注意以下事项：

1. 首先，戴上防护手套、护目镜和防护服，确保人身安全。

2. 涂抹酸洗液在需要清洁的不锈钢表面上，使用刷子或海绵均匀擦拭。

3. 酸洗液的作用时间一般为5-10分钟，具体时间可根据需要和污垢程度调整。

4. 在酸洗液作用完毕后，用清水充分冲洗不锈钢表面，确保将酸洗剂完全清除。

5. 最后，用干净的布或纸巾擦干不锈钢表面，使其恢复光亮。

需要注意的是，不锈钢酸洗液属于强酸制剂，对皮肤和眼睛有刺激性和腐蚀性。在使用过程中务必遵循安全操作规程，避免直接接触。

总之，不锈钢酸洗液是一种用于清洁和恢复不锈钢表面的强酸制剂。通过使用上述配方和正确操作，我们可以轻松清除不锈钢表面的污垢，使其焕然一新。但请务必注意安全，确保个人身体健康。

铬酸洗液及配制方法

铬酸洗液是实验室中常用的强氧化洗液之一，一般称之为铬酸混合剂或洗

液。重铬酸钾为氧化剂，它与硫酸组成的铬酸洗液氧化力强。铬酸洗液的配制方

法虽然十分简单，但是反应过程中能产生大量的热，并有迸溅的危险，所以在配

制铬酸洗液是要特别注意。新配置的铬酸洗液应为深橙红色，配合比例中浓硫酸的含量高的洗液效果好 重铬酸钾/g 水/ml 浓硫酸/ml 10 100 30 10 100 75 10 100 100

12.7 100 900(18)

12.7 100 100

2 5 65

15 - 500

50 - 1000

50 5 1000

80 1000 100

200 500 500

铬酸洗液的配制应视需要来选择，无论使用哪种配合比例，只要是含水的，

即使含水量很少，也要先将重铬酸钾溶于水中，必要时可加热促溶，待溶液冷却

后，在不断搅拌下降浓硫酸缓缓加入，注意不要出现铬酸结晶。配制铬酸洗液硬

是用耐热的容器，如酸缸等。在大量配制是要穿戴必要的防护用品。

配制方法：20g的K2Cr2O7，溶于40mL水中,将浓H2SO4 360mL徐徐加入K2Cr2O7溶液中(千万不能将水或溶液加入H2SO4中),边倒边用玻璃棒搅拌,并注意不要溅出,混合均匀,俟冷却后,装入洗液瓶备用 新配制的洗液为红褐色,氧化能力很强，当洗液用久后变为黑绿色,即说明洗液 无氧化洗涤力.

常用的洗液配方 成分 强酸洗液 次强酸洗液

重铬酸钾 63 g 3 150 g 120 g 6 000 g

浓硫酸 ( 工业 ) 1 000 mL 50 000 mL 200 mL 10 000 mL

蒸馏水 200 mL lO 000 mL 1 000 mL 50 000 mL

配制方法：

(1) 将重铬酸钾放人大烧杯中，加入蒸馏水放在石棉网上加热至沸腾并搅拌，使重铬酸钾充分溶解。 (2) 将重铬酸钾液倒入酸缸中，然后缓慢加入硫酸并用一长玻璃棒不断搅拌，充分混合溶解。操作时务必注意安全，穿戴好耐酸手套和围裙，防止洗液溅到皮肤和衣物上。万一不慎溅到皮肤上应立即用大量清水冲洗。

铬酸洗液的配制与使用

配制方法：

① 将20g研细的K2Cr2O7粉末放入大烧杯中，加入40mL蒸馏水，加热至60℃左右使之溶解。

② 将K2Cr2O7液倒入酸缸中，搅拌状态下少量多次的将360mL浓H2SO4徐徐加入K2Cr2O7溶液中（注意不要溅出，千万不能将水或溶液加入H2SO4中），混合均匀，待冷却后装入洗液瓶（棕色细口瓶）备用。

根据文献得知：重铬酸钾﹕水﹕硫酸=1：2：20的配方去污效果最好。没有水，则洗液不稳定，密闭放置一个月后会析出大量CrO3红色沉淀。

配制注意事项：

① 重铬酸钾需在通风柜中研细（便于溶解、研磨过程中扬起的重铬酸钾粉末有害健康）。

② 查询得知：60度100克水能溶解50.5克重铬酸钾。

③ 先用水在60度下溶解重铬酸钾，可以加快配制洗液。不用冷却，搅拌下直接少量多次加入工业硫酸（98%），每次加入量小于10毫升。

④ 不用冷水浴。反应温度控制在小于90度。温度太高，水会蒸发损失。

⑤ 重铬酸钾饱和溶液和硫酸发生下列反应：K2Cr2O7+H2SO4=K2SO4+2CrO3(沉淀）+H2O

⑥ 反应现象：当加入75毫升的浓硫酸后变为浑浊粘稠红色液体，增加至200毫升时变为黑红色澄清溶液，此时放热很少

⑦ 重铬酸钾溶于水为吸热反应。

⑧ 硫酸用工业级或化学纯就可以，不用分析纯。

使用注意事项：

① 配好的洗液应储存在磨口瓶内，以防洗液吸水而降低洗涤效能。

② 新配制的洗液为红褐色，当铬酸洗液变为黑绿色时，洗液已失去洗涤效能。

③ 废液主要成分是硫酸铬，Cr2(SO4)3.nH2O，硫酸，和水等。为避免造成环境污染，洗涤时残留在被洗涤的器具的稀铬酸洗液不能直接倒入下水缸。首先在废液中加入硫酸亚铁，使残留有毒的六价铬还原成无毒的三价铬；再加入废碱液或石灰使三价铬转化为Cr(OH)3沉淀，埋于地下。如果无废液缸，倒入水池时，要边倒边用大量的水冲洗。

④ 被洗涤的器具先用水洗，待风干后，再用铬酸洗液洗涤，以免洗液被水稀释而降低洗涤效果。
