超级电容器测试标准

简单的超级电容容量测试方法

要测试超级电容的容量，可以使用以下简单的方法：

1. 首先，将超级电容器充电至满电状态。确保电容器已经完全放电，以避免测试结果的干扰。

2. 使用一个恒定电流源（如电流表和可调电源）将电容器放电。通过测量电容器在一定时间内放电的电流变化，可以计算出电容器的容量。

3. 连接电流表和电容器，并记录初始电流值。

4. 开始放电，并在一定时间间隔内记录电流值。可以选择不同的时间间隔，以获得更精确的结果。

5. 根据放电电流的变化曲线，使用以下公式计算电容器的容量：

容量（F）= 电流（A）/ 变化率（A/s）

其中，变化率是指电流的变化量除以时间间隔。

6. 根据上述步骤，可以得到电容器的容量值。

请注意，在测试过程中要注意安全，并确保正确连接电路和仪器。如果不确定如何进行测试，建议咨询专业人士或参考设备的说明书。

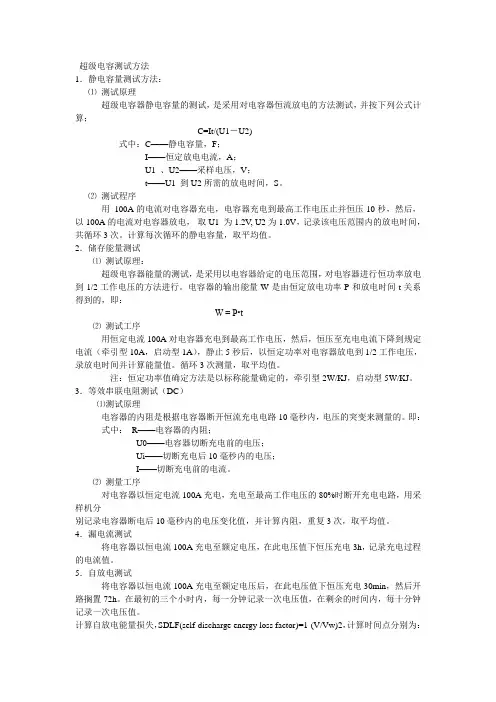

超级电容测试方法

1．静电容量测试方法：

⑴ 测试原理

超级电容器静电容量的测试，是采用对电容器恒流放电的方法测试，并按下列公式计算；

C=It/(U1－U2)

式中：C——静电容量，F；

I——恒定放电电流，A；

U1 、U2——采样电压，V；

t——U1 到U2所需的放电时间，S。

⑵ 测试程序

用 100A的电流对电容器充电，电容器充电到最高工作电压止并恒压10秒，然后，以100A的电流对电容器放电， 取U1 为1.2V, U2为1.0V，记录该电压范围内的放电时间，共循环3次。计算每次循环的静电容量，取平均值。

2．储存能量测试

⑴ 测试原理：

超级电容器能量的测试，是采用以电容器给定的电压范围，对电容器进行恒功率放电到1/2工作电压的方法进行。电容器的输出能量W是由恒定放电功率P和放电时间t关系得到的，即：

W = P•t

⑵ 测试工序

用恒定电流100A对电容器充电到最高工作电压，然后，恒压至充电电流下降到规定电流（牵引型10A，启动型1A），静止5秒后，以恒定功率对电容器放电到1/2工作电压，录放电时间并计算能量值。循环3次测量，取平均值。

注：恒定功率值确定方法是以标称能量确定的，牵引型2W/KJ，启动型5W/KJ。

3．等效串联电阻测试（DC）

⑴测试原理

电容器的内阻是根据电容器断开恒流充电电路10毫秒内，电压的突变来测量的。即：

式中： R——电容器的内阻；

U0——电容器切断充电前的电压；

Ui——切断充电后10毫秒内的电压；

I——切断充电前的电流。

⑵ 测量工序

对电容器以恒定电流100A充电，充电至最高工作电压的80%时断开充电电路，用采样机分

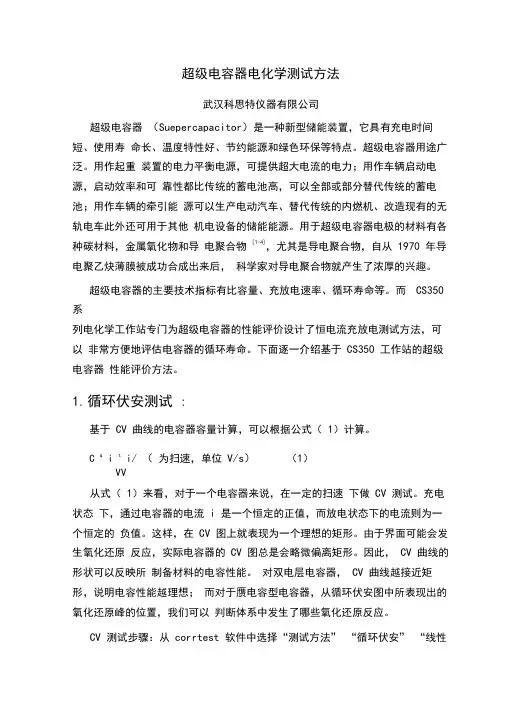

超级电容器电化学测试方法

武汉科思特仪器有限公司

超级电容器 （Suepercapacitor）是一种新型储能装置，它具有充电时间短、使用寿 命长、温度特性好、节约能源和绿色环保等特点。超级电容器用途广泛。用作起重 装置的电力平衡电源，可提供超大电流的电力；用作车辆启动电源，启动效率和可 靠性都比传统的蓄电池高，可以全部或部分替代传统的蓄电池；用作车辆的牵引能 源可以生产电动汽车、替代传统的内燃机、改造现有的无轨电车此外还可用于其他 机电设备的储能能源。用于超级电容器电极的材料有各种碳材料，金属氧化物和导 电聚合物 [1-4]，尤其是导电聚合物，自从 1970 年导电聚乙炔薄膜被成功合成出来后， 科学家对导电聚合物就产生了浓厚的兴趣。

超级电容器的主要技术指标有比容量、充放电速率、循环寿命等。而 CS350

系

列电化学工作站专门为超级电容器的性能评价设计了恒电流充放电测试方法，可以 非常方便地评估电容器的循环寿命。下面逐一介绍基于 CS350 工作站的超级电容器 性能评价方法。

1. 循环伏安测试 :

基于 CV 曲线的电容器容量计算，可以根据公式（ 1）计算。

C q i t i/ （ 为扫速，单位 V/s） （1）

VV

从式（ 1）来看，对于一个电容器来说，在一定的扫速 下做 CV 测试。充电状态 下，通过电容器的电流 i 是一个恒定的正值，而放电状态下的电流则为一个恒定的 负值。这样，在 CV 图上就表现为一个理想的矩形。由于界面可能会发生氧化还原 反应，实际电容器的 CV 图总是会略微偏离矩形。因此， CV 曲线的形状可以反映所 制备材料的电容性能。 对双电层电容器， CV 曲线越接近矩形，说明电容性能越理想； 而对于赝电容型电容器，从循环伏安图中所表现出的氧化还原峰的位置，我们可以 判断体系中发生了哪些氧化还原反应。

CV 测试步骤：从 corrtest 软件中选择“测试方法” “循环伏安” “线性循 环伏安” 1.1. 参数设置：

超级电容器的性能测试及优化研究

近年来，随着科技的不断进步和需求的增长，超级电容器作为一种新型的储能方式逐渐被广泛应用于电动汽车、智能家居、可穿戴设备等领域。然而，在实际应用中，超级电容器存在一些问题，如电容不足、循环寿命短等。因此，对于超级电容器的性能测试和优化研究显得尤为重要。

一、超级电容器基本性能测试

超级电容器的基本性能包括电容量、电压、内阻等。其中，电容量是衡量超级电容器存储能力的重要指标，也是超级电容器性能测试的主要内容之一。

针对电容量的测试，一般采用交流电阻法或者直流放电法。交流电阻法主要是通过测量宏观电极之间电阻的变化情况，来推算电容量大小。直流放电法则是以电容器放电时间为基础，通过公式计算电容量大小。

此外，电压与内阻也是超级电容器的基本性能指标之一。电压是指电容器能承受的最大电压值，内阻则是指电容器在充放电过程中所产生的能量损耗。

二、超级电容器循环寿命测试

超级电容器作为一种新型的储能方式，其循环寿命一直是人们关注的焦点。循环寿命指超级电容器在经过多次充放电之后能够保持正常工作的时间。

为了测试超级电容器的循环寿命，一般采用循环充放电法。具体来说，将超级电容器充满电后，通过外界设备进行循环充放电测试。将充放电循环执行一定的次数后，观察超级电容器的性能是否有所变化或退化。

三、超级电容器性能优化研究

超级电容器的性能测试只是开始，更加重要的是，如何优化超级电容器的性能。超级电容器性能优化研究的主要方向包括以下几个方面。 首先，改变材料，提高超级电容器电解液的导电效率。这主要包括采用新型的电解质材料、增加电解质浓度，提高电容器的导电效率和储能性能。

其次，通过结构优化，提高超级电容器的性能。超级电容器结构优化的主要方向包括改变电极、调整电极空气孔隙率、改变电解质渗透系数等方法，以提高电容器的压差承受能力和循环寿命。

最后，利用外界设备对超级电容器进行集成调控，实现超级电容器在不同应用场景下的最优化性能。这需要考虑到物理特性、工作环境和电路组成等多个因素。
