热力管网施工技术交底

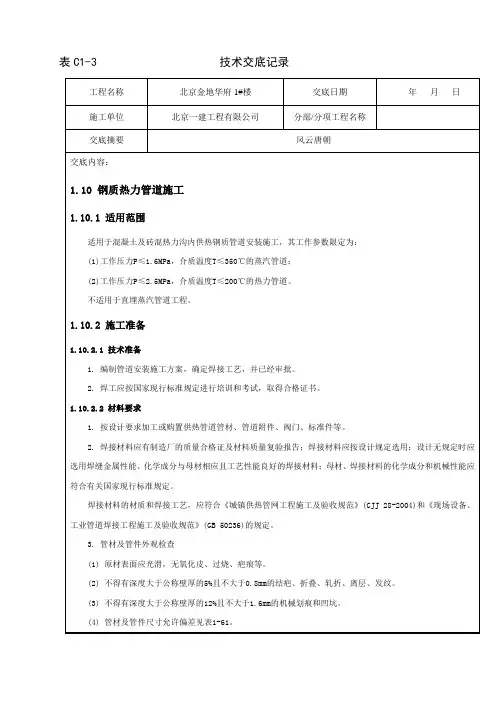

表C1-3 技术交底记录

工程名称 北京金地华府1#楼 交底日期 年 月 日

施工单位 北京一建工程有限公司 分部/分项工程名称

交底摘要 风云唐朝

交底内容：

1.10 钢质热力管道施工

1.10.1 适用范围

适用于混凝土及砖混热力沟内供热钢质管道安装施工，其工作参数限定为：

(1)工作压力P≤1.6MPa，介质温度T≤350℃的蒸汽管道；

(2)工作压力P≤2.5MPa，介质温度T≤200℃的热力管道。

不适用于直埋蒸汽管道工程。

1.10.2 施工准备

1.10.2.1 技术准备

1. 编制管道安装施工方案，确定焊接工艺，并已经审批。

2. 焊工应按国家现行标准规定进行培训和考试，取得合格证书。

1.10.2.2 材料要求

1. 按设计要求加工或购置供热管道管材、管道附件、阀门、标准件等。

2. 焊接材料应有制造厂的质量合格证及材料质量复验报告；焊接材料应按设计规定选用；设计无规定时应选用焊缝金属性能、化学成分与母材相应且工艺性能良好的焊接材料；母材、焊接材料的化学成分和机械性能应符合有关国家现行标准规定。

焊接材料的材质和焊接工艺，应符合《城镇供热管网工程施工及验收规范》(CJJ 28-2004)和《现场设备、工业管道焊接工程施工及验收规范》(GB 50236)的规定。

3. 管材及管件外观检查

(1) 原材表面应光滑，无氧化皮、过烧、疤痕等。

(2) 不得有深度大于公称壁厚的5%且不大于0.8mm的结疤、折叠、轧折、离层、发纹。

(3) 不得有深度大于公称壁厚的12%且不大于1.6mm的机械划痕和凹坑。

(4) 管材及管件尺寸允许偏差见表1-61。 表C1-3 技术交底记录

工程名称 北京金地华府1#楼 交底日期 年 月 日

施工单位 北京一建工程有限公司 分部/分项工程名称

交底内容：

一、编制依据

序号 名 称 编 号

1 《城市热力网设计规范》 CJJ34-2002

2 《城镇供热管网工程施工及验收规范》 CJJ28-2004

3 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-1998

4 《压力管道安全技术监察规程—工业管道》 TSGD0001-2009

5 《室外热力管道安装（直埋铺设）》 05R410

6 《室外热力管道支座》 97R412

7 《管道与设备绝热》 R418-1~2

8 《工业金属管道施工及验收规范》 GB50235-97

9 《设备及管道保温技术通则》 GB4272-92

10 工业设备及管道绝热工程施工及验收规范

11 2013年海淀区老旧小区综合整治项目设计图纸

12 甲方提供的有关资料及要求

13 本公司多年来的类似工程的施工经验

14 招标文件、答疑及工程量清单

二、工程概况

分项工程概况

本工程为2021年海淀区老旧小区综合整治工程（第一批第四标段），地址位于北京市海淀区，展铭科苑小区位于北京市海淀区清河街道安宁庄西路29号院。铭科苑小区面积约㎡，包括14栋楼。本分项工程为铭科苑室外工程—热力管道改造工程。采暖供回水管道直径包括DN70、DN80、DN100、DN12五、DN150、DN400。管道保温材料为聚氨酯保温，保温厚度为70mm。

工期目标

工程项目 时间安排 合计时间

热力管道施工 2014年03月16日～2014年04月30日 46天

工程特点

2.4.1管线复杂，管线多，施工困难

前期已经进行天然气、上下水、弱电系统等管道的施工，地下埋设管线众多，走向错综复杂。在进行热力管道开挖之前，需要了解其走向和埋设深度，做好成品爱惜。

2.4.2为幸免阻碍小区人员出行，和谐难度大

在进行热力管道施工之前，需和小区物业治理商量安排施工顺序，确保小区居民走路行车畅通，减少对小区居民日常生活的阻碍。做好沟槽开挖平安工作，保证施工安然无事故，同时必需高度重视沟槽回填工作。

热力管道安装安全技术交底

安全技术交底

工程名称：XXX100万吨氧化铝项目

单位工程：综合管网热力管道

交底内容：

一、管道安装

1.在起重机旋转范围内，应使用隔离墩隔离，机械臂下禁止站人。

2.使用手锤时，不得戴手套。锤柄、锤头部位不得有油污，防止打滑。挥锤时四周不得有障碍，人员应避让。

3.切断管子时，速度不得太快，快被切断跌落的管子，应将其托住，防止坠落伤人。

4.气、电焊作业时，应先清除易燃物品，并防止火星溅落于缝隙留下火种。配合气、电焊作业时应戴防护眼镜或面罩。

5.在砖墙、楼板上打洞时，应戴防护镜。快打穿时应通知隔墙人员，防止击穿时伤人。

6.人力搬运管子、阀门等时，小心轻装轻卸，动作一致，互相照应。起吊重物，必须先认真检查吊具、绳索是否可靠。起吊重物时，吊起重物下不准站人。

7.管道安装前应清理和检查管道内杂物。管道施工中途停工时应临时堵封管子敞口，防止小杂物进入管内。

8.阀门安装后，应关闭严密。试压时可打开，试压后仍关闭。待调试或试运时加以开启调节流量。

9.水压试验前，应检查一遍管线，有不符合设计要求的立即修正，临时封堵应有足够的强度，阀件应开启到最大，孔板、调压阀、温度计等应拆除。

10.水压试验时，升压应缓慢，沿XXX应有专人巡视，压力在0.3Mpa以下允许紧螺栓和用手锤检查焊缝。在法兰、盲板等处，人员应避开结合口。严禁带压检修，必须放压汇水后进行修理工作。

11.夏季进行水压试验，必须放压泄水后进行修理工作。冬季进行水压试验，应有防冻措施，试压后泄尽存水。

12.蒸汽吹洗时，吹洗阀应缓慢开大，吹洗距离内用围绳围起，严禁人员进入。

二、管道焊接

1.管道工程技术人员必须熟悉国家及地方的有关规范、规定，熟悉图纸、安全规定。

2.大锤、手锤的木把应质地坚实、安装牢固。打锤时禁止戴手套。二人打锤严禁相对站立。

3.多人抬材料和构件时要有专人指挥。精力集中，行动一致，互相照应，轻抬轻放，以免伤人，并应将道路清理好。

室外供热管网安装施工技术规范

1.1.1 一般规定

11.1.1 本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力 不大于0.

7MPa,热水温度不超过130℃的室外供热管网安装工程的施 工及质量检验和验收。

1.1.2 2供热管网的管材应按设计要求，当设计未注明时，应符合下 列规定：

1管径小于或等于40mm时，应使用焊接钢管。

2管径为50〜200mm时，应使用焊接钢管或无缝钢管。

3管径大于200mm时，应使用螺旋焊接钢管。

1.1.3 3室外供热管道连接均应采用焊接连接。

11.2 管道及配件安装

11.3 . 1 施工准备

1技术准备

(1)所有安装项目的设计图纸已具备，并且已经过图纸会审和 设计交底。

(2)施工方案已编制。

(3)施工技术人员向班组做了图纸和施工技术交底。

2材料准备

(1)焊接钢管、无缝钢管、螺旋焊接钢管及配套管件，平衡阀、 调节阀、截止阀、闸阀、旋塞、自动排气阀、集气罐、补偿器、除污 器等阀门。

(2)型钢、螺栓、钾钉、电焊条、焊丝、石棉板、石棉橡胶垫、 棉纱、麻丝、石棉绳、聚四氟乙烯生料带、机油、汽油、铅油、粉笔、 小线、石笔、白灰、锯条、砂轮片、氧气、乙快、垫铁、水泥、砂子、 木板等。

3主要机具

(1)机具：吊车、卷扬机、砂轮锯、切管机、坡口机、套丝机、 除锈机、台钻、电焊机、喂弯器、电锤等。

(2)工具：压力案、台虎钳、电焊工具、气焊工具、人字桅杆、 滑轮、钢丝绳、千斤顶、倒链、管钳、8磅大锤、尖镐、手推车、木 桩、铁锹、撬棍、手锤、锲刀、手锯、活扳手、钢丝刷子等。

(3)其他：经纬仪、水准仪、钢盘尺、钢卷尺、水平尺、线坠、 琴子、粉笔、小线等。

4作业条件

(1)若为混凝土支架架空敷设、混凝土支架已经预制完。

(2)不通行地沟、半通行地沟或通行地沟的砌筑已完成，或能 满足支吊架安装和管道安装。应把地沟内杂物清理干净，未盖盖板前 安装。

(3)管道所在位置及周围的障碍物已清除。
