铰链四杆机构类型的判定

1. 什么是铰链四杆机构？

铰链四杆机构是一种常见的机械传动装置，由四个连杆通过铰链连接而成。它主要用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

铰链四杆机构由以下几个部分组成：

• 固定基座：提供支撑和固定机构的作用。

• 两个连接杆：连接在基座上，通过铰链与其他连杆相连。

• 输入连杆：通过铰链与基座和输出连杆相连。

• 输出连杆：通过铰链与输入连杆相连，完成运动转换。

2. 铰链四杆机构的分类

根据铰链四杆机构的结构和特点，可以将其分为以下三种类型：

（1）平面平行四杆机构

平面平行四杆机构中，输入连杆和输出连杆均为平行，并且位于同一平面上。这种机构常用于需要保持物体水平移动的场合。汽车后轮悬挂系统中的独立悬挂就是一种典型的平面平行四杆机构。

（2）空间平行四杆机构

空间平行四杆机构与平面平行四杆机构相比，多了一个维度的自由度，可以在三维空间内进行运动。输入连杆和输出连杆仍然是平行的，但它们不再位于同一平面上。这种机构常用于需要进行复杂直线运动的场合。

（3）球面四杆机构

球面四杆机构中，输入连杆和输出连杆不再是平行的，而是相交于一个固定点。这种机构常用于需要将旋转运动转化为其他运动形式的场合。汽车发动机中的曲轴连杆机构就是一种典型的球面四杆机构。

3. 铰链四杆机构类型的判定方法

判定铰链四杆机构的类型可以通过以下步骤进行：

（1）确定基座和铰链

根据实际情况确定基座和铰链的位置。基座通常是固定不动的，而铰链则连接各个连杆以实现运动传递。 （2）绘制连杆图

根据已知信息，在纸上绘制出各个连杆的位置和长度。可以使用CAD软件或者手工绘制。

（3）确定输入连杆和输出连杆

根据机构的功能需求，确定哪根连杆是输入连杆，哪根连杆是输出连杆。输入连杆通常与动力源相连，输出连杆则负责传递运动。

（4）判断平行关系

通过观察绘制的连杆图，判断输入连杆和输出连杆是否平行。如果它们平行且位于同一平面上，则为平面平行四杆机构；如果它们平行但不在同一平面上，则为空间平行四杆机构。

（5）判断交叉关系

如果输入连杆和输出连杆不是平行的，并且相交于一个固定点，则为球面四杆机构。

4. 铰链四杆机构的应用

铰链四杆机构广泛应用于各个领域，例如：

• 机械工程：用于传动和转换运动，如发动机、悬挂系统等。

• 汽车工程：用于转换旋转运动为直线运动，如汽车门铰链、汽车雨刮器等。

• 机器人学：用于构建复杂的运动装置，如人形机器人、工业机器人等。

• 生物医学工程：用于模拟人体骨骼结构和关节运动，如假肢、外骨骼等。

5. 总结

铰链四杆机构是一种常见的机械传动装置，可以将旋转运动转化为直线运动或者将直线运动转化为旋转运动。根据结构和特点，铰链四杆机构可以分为平面平行四杆机构、空间平行四杆机构和球面四杆机构。通过确定基座和铰链位置，绘制连杆图，确定输入连杆和输出连杆等步骤，可以判定铰链四杆机构的类型。铰链四杆机构广泛应用于各个领域，如机械工程、汽车工程、机器人学和生物医学工程等。

合集下载

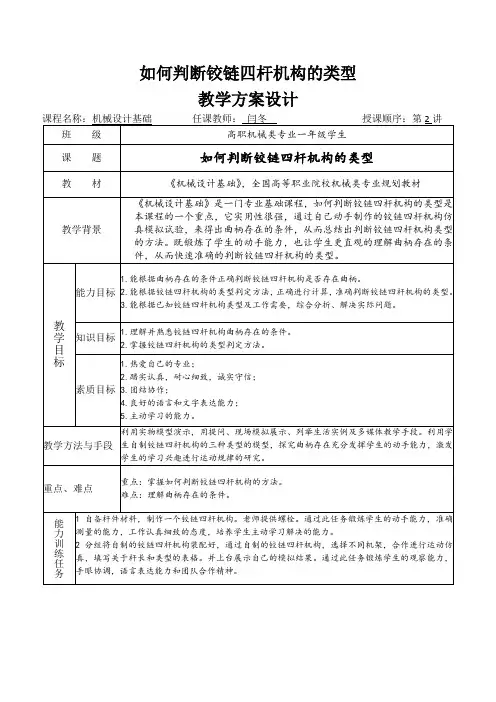

如何判断铰链四杆机构的类型

如何判断铰链四杆机构的类型

如何判断铰链四杆机构的类型

教学方案设计

课程名称：机械设计基础 任课教师： 闫冬 授课顺序：第2讲

班 级 高职机械类专业一年级学生

课 题 如何判断铰链四杆机构的类型

教 材 《机械设计基础》，全国高等职业院校机械类专业规划教材

教学背景 《机械设计基础》是一门专业基础课程，如何判断铰链四杆机构的类型是本课程的一个重点，它实用性很强，通过自己动手制作的铰链四杆机构仿真模拟试验，来得出曲柄存在的条件，从而总结出判断铰链四杆机构类型的方法。既锻炼了学生的动手能力，也让学生更直观的理解曲柄存在的条件，从而快速准确的判断铰链四杆机构的类型。

教学目标 能力目标 1.能根据曲柄存在的条件正确判断铰链四杆机构是否存在曲柄。

2.能根据铰链四杆机构的类型判定方法，正确进行计算，准确判断铰链四杆机构的类型。

3.能根据已知铰链四杆机构类型及工作需要，综合分折、解决实际问题。

知识目标 1.理解并熟悉铰链四杆机构曲柄存在的条件。

2.掌握铰链四杆机构的类型判定方法。

素质目标 1.热爱自己的专业；

2.踏实认真，耐心细致，诚实守信；

3.团结协作；

4.良好的语言和文字表达能力；

5.主动学习的能力。

教学方法与手段 利用实物模型演示，用提问、现场模拟展示、列举生活实例及多媒体教学手段。利用学生自制铰链四杆机构的三种类型的模型，探究曲柄存在充分发挥学生的动手能力，激发学生的学习兴趣进行运动规律的研究。

重点、难点 重点：掌握如何判断铰链四杆机构的方法。

难点：理解曲柄存在的条件。

能力训练任务 1自备杆件材料，制作一个铰链四杆机构。老师提供螺栓。通过此任务锻炼学生的动手能力，准确测量的能力，工作认真细致的态度，培养学生主动学习解决的能力。

2分组将自制的铰链四杆机构装配好，通过自制的铰链四杆机构，选择不同机架，合作进行运动仿真，填写关于杆长和类型的表格。并上台展示自己的模拟结果。通过此任务锻炼学生的观察能力，手眼协调，语言表达能力和团队合作精神。

铰链四杆机构的类型判定教案

铰链四杆机构的类型判定教案

1 铰链四杆机构的类型判定

教学要求

教学目的：铰链四杆机构的类型判定

教学重点：铰链四杆机构的类型判定

教学难点：铰链四杆机构的类型判定

授课方式：讲授

课时：2学时

引入新课：

曲柄存在的条件：在铰链四杆机构中，能作整周回转的连架杆称为曲柄。而曲柄是否存在。则取决于机构中各杆的长度关系，即要使连架杆能作整周转动而成为曲柄，各杆长度必须满足一定的条件，这就是所谓的曲柄存在的条件。

可将铰链四杆机构曲柄存在的条件概括为：

1．连架杆与机架中必有一个是最短杆；

2．最短杆与最长杆长度之和必小于或等于其余两杆长度之和。

教学过程：

上述两条件必须同时满足，否则机构中无曲柄存在。根据曲柄条件，还可作如下推论：

（1）若铰链四杆机构中最短杆与最长杆长度之和必小于或等于其余两杆长度之和，则可能有以下几种情况：

a．以最短杆的相邻杆作机架时，为曲柄摇杆机构；

b．以最短杆为机架时，为双曲柄机构；

c．以最短杆的相对杆为机架时，为双摇杆机构。

(2)若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则不论以哪一杆为机架，均为双摇杆机构。

实例：

例1：判断图示两个铰链四杆机构的类型

解：对图(a)，有：∵ 30 + 70 > 40 + 55 2 ∴ 该机构为双摇杆机构。

对图(b)，有：∵20 + 80 < 40 + 70，

且最短杆为连架杆，

∴ 该机构为曲柄摇杆机构。

例2：若要求该机构为曲柄摇杆机构，问AB杆尺寸应为多少？

解：1.设AB为最短杆

即 LAB+110≤60+70 LAB≤20

2.设AB为最长杆

即 LAB+60≤110+70 LAB≤120

3.设AB为中间杆

即 110+60≤LAB+70 100≤LAB

所以AB杆的取值范围为：0 < LAB≤ 20，100≤LAB≤120

铰链四杆机构类型判断的方式

铰链四杆机构类型判断的方式

铰链四杆机构类型判断的方式

铰链四杆机构是一种常见的机械结构，用于转动或平移运动。要判断铰链四杆机构的类型，可以从几个方面进行分析：

1. 运动副的类型，铰链四杆机构通常由铰链连接的四个杆件组成，通过观察各个连接处的运动副类型，可以判断机构的类型。例如，如果存在旋转副和铰链副，那么这个四杆机构就是旋转-转动铰链机构；如果存在滑动副和铰链副，那么这个四杆机构就是平移-转动铰链机构。

2. 杆件的排列方式，观察四个杆件的排列方式，可以帮助判断铰链四杆机构的类型。如果四个杆件呈矩形排列，两对对角杆件平行，这是典型的平行四杆机构；如果四个杆件呈菱形排列，这是典型的菱形四杆机构。

3. 运动特性，观察铰链四杆机构的运动特性也可以帮助判断其类型。通过对机构进行手动模拟或进行运动学分析，可以得出机构的运动规律，从而确定其类型。

综上所述，判断铰链四杆机构的类型需要结合运动副类型、杆件排列方式和运动特性进行综合分析，以得出准确的结论。

铰链四杆机构的三种基本形式特点

铰链四杆机构的三种基本形式特点

铰链四杆机构的三种基本形式特点

铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。

1、曲柄摇杆机构的条件：连架杆之一为最短杆。

2、双曲柄机构的条件：机架为最长杆。

3、双摇杆机构的条件：连杆为最短杆。

铰链四杆机构中，按照连架杆与否可以搞整周旋转，可以将其分成三种基本形式，即为曲柄摇杆机构，双曲柄机构和双摇杆机构。

所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。

选取其中一个构件做为机架之後，轻易与机架链接的构件称作连架杆，不轻易与机架相连接的构件称作连杆，能搞整周调头的构件被称作曲柄，就可以在某一角度范围内往复转动的构件称作摇杆。如果以旋转副相连接的两个构件可以搞整周相对旋转，则称作整转副，反之称作摆转副。
