P e ：额定功率Pj ：计算有功功率Sj ：计算视在功率Ij ：计算电流Kx：同时系数cos 0：功率因数Pj=Kx*PeSj=Pj/cos 0单相供电时，Ij=Sj/Ue三相供电时，lj=Sj/ V3Ue如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cos 0取0.8，贝UPe=13KWPj=13*1=13KWlj=1300/ （0.8*220 ）=7.39Al=P/（U*1.732*0.8） S=l/5 l= 电流P= 功率U= 电压S= 电线截面积0.6/kV 交联聚乙烯绝缘电力电缆规格型号及载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
2 •产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001 标准规定分成A、B C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GB/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001 标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。
多大功率用多大电线电缆怎么计算－互联网类关键信息项：1、功率计算方法：＿___________________________2、电线电缆规格：＿___________________________3、电流计算参数：＿___________________________4、安全系数取值：＿___________________________5、环境温度影响：＿___________________________6、电线电缆材质：＿___________________________11 引言本协议旨在详细阐述在互联网领域中，如何根据不同的功率需求来准确计算所需电线电缆的规格，以确保电力传输的安全和高效。
111 功率计算基础功率（P）通常以瓦特（W）为单位，其计算公式为：P ＝ U × I，其中 U 为电压（单位：伏特 V），I 为电流（单位：安培 A）。
112 电流计算方法在已知功率和电压的情况下，电流（I）可以通过公式 I ＝ P ／ U 计算得出。
然而，在实际应用中，还需要考虑功率因数等因素对电流的影响。
12 电线电缆规格选择电线电缆的规格主要取决于其所能承受的电流大小。
常见的电线电缆规格以截面积（单位：平方毫米 mm²）来表示。
121 铜质电线电缆一般来说，铜质电线电缆每平方毫米所能承载的安全电流约为 5 8 安培。
122 铝质电线电缆铝质电线电缆每平方毫米所能承载的安全电流约为 3 5 安培。
13 安全系数的考虑为了确保电线电缆在长期使用中的安全性和可靠性，需要引入安全系数。
131 一般情况下，安全系数取值在 12 15 之间。
这意味着计算得出的所需电线电缆截面积需要乘以安全系数，以得到实际应选用的电线电缆规格。
14 环境温度的影响环境温度对电线电缆的载流能力有显著影响。
141 高温环境在高温环境中，电线电缆的载流能力会下降，需要相应增大截面积。
142 低温环境低温环境对电线电缆的载流能力影响相对较小，但仍需在计算中予以考虑。
多大功率用多大电线电缆怎么计算在进行家庭装修或者办公室改造时，常常会涉及到电线电缆的选择和使用。
那么，如何根据电线电缆的功率来选择合适的规格呢？本文将详细介绍多大功率使用多大电线电缆的计算方法，帮助读者更好地进行电路设计和施工。
首先，我们需要了解一些基本的概念。
电线电缆的规格通常由截面积来表示，常见的单位是平方毫米（mm²）。
而电线电缆的功率承载能力与截面积有一定的对应关系，截面积越大，功率承载能力越强。
一般情况下，我们可以通过下表来大致判断电线电缆的规格与功率的对应关系：- 1.5mm²电线电缆适用于小功率家电，如插座、灯具等，功率范围在1000W以内；- 2.5mm²电线电缆适用于中等功率家电，如空调、热水器等，功率范围在3000W以内；- 4mm²电线电缆适用于大功率家电，如洗衣机、电热水器等，功率范围在5000W以内；- 6mm²及以上电线电缆适用于超大功率家电，如电烤箱、功率超过5000W的设备等。
当然，以上规格仅供参考，具体选择时还需根据实际情况做出调整。
接下来，我们以一个实际案例来说明如何根据功率计算电线电缆的规格。
假设我们家里要安装一个功率为2000W的空调，我们应该选择多大规格的电线电缆？首先，我们可以根据上述对应关系，选择2.5mm²的电线电缆来应对这个功率。
然而，为了保险起见，我们可以根据电线电缆的功率承载能力进一步计算。
通常情况下，电线电缆的功率承载能力与截面积的平方成正比关系，即功率承载能力=电流*电压，而电流=功率/电压，电流的值可以通过查找标准表格来获取。
以220V电压为例，2000W的空调功率对应的电流为2000/220≈9.09A。
再查阅相关标准表格，可以得知2.5mm²的电线电缆的功率承载能力大约在15A左右，远远超过了2000W空调的需求。
因此，选择2.5mm²的电线电缆是完全合适的。
多大功率用多大电线电缆怎么计算?铜芯线的安全载流量计算方法是220伏的电压下1000瓦电流约等于3.966安380伏的电压下1000瓦电流约等于1.998安2.5平方毫米铜芯线的安全载流量是28A口诀1:按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按电力加倍”算得为11A）口诀2:按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150 平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的 1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50大3大1.5 = 225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1. 用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx:同时系数cos 4：功率因数Pj=Kx*PeSj=Pj/cos 4单相供电时,Ij=Sj/Ue三相供电时，Ij=Sj/侦3Ue如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cos'取0.8,则Pe=13KWPj=13*1=13KWIj=1300/ (0.8*220 ) =7.39AI=P/(U*1.732*0.8) S=I/5 I=电流P=功率U=电压S=电线截面积0.6/kV交联聚乙烯绝缘电力电缆规格型号及载流量(含普通型，阻燃型，耐火型，无卤低烟阻燃型)1. 产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性(蠹性和腐蚀性较小)，适用于对电缆阻燃、烟密度、蠹性指数等有特别要求的场所，如地铁、隧道、核电站等。
2. 产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、Ek C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GE/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GE/T18380.3-2001 标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GE/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。

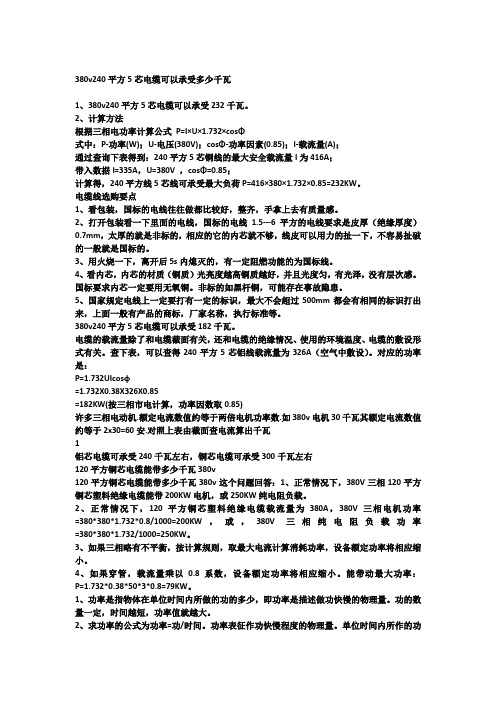

380v240平方5芯电缆可以承受多少千瓦1、380v240平方5芯电缆可以承受232千瓦。
2、计算方法根据三相电功率计算公式P=I×U×1.732×cosΦ式中：P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.85)；I-载流量(A)；通过查询下表得到：240平方5芯铜线的最大安全载流量I为416A；带入数据I=335A，U=380V ，cosΦ=0.85；计算得，240平方线5芯线可承受最大负荷P=416×380×1.732×0.85=232KW。
电缆线选购要点1、看包装，国标的电线往往做都比较好，整齐，手拿上去有质量感。
2、打开包装看一下里面的电线，国标的电线1.5---6平方的电线要求是皮厚（绝缘厚度）0.7mm，太厚的就是非标的，相应的它的内芯就不够，线皮可以用力的扯一下，不容易扯破的一般就是国标的。
3、用火烧一下，离开后5s内熄灭的，有一定阻燃功能的为国标线。
4、看内芯，内芯的材质（铜质）光亮度越高铜质越好，并且光度匀，有光泽，没有层次感。
国标要求内芯一定要用无氧铜。
非标的如黑杆铜，可能存在事故隐患。
5、国家规定电线上一定要打有一定的标识，最大不会超过500mm都会有相同的标识打出来，上面一般有产品的商标，厂家名称，执行标准等。
380v240平方5芯电缆可以承受182千瓦。
电缆的载流量除了和电缆截面有关，还和电缆的绝缘情况、使用的环境温度、电缆的敷设形式有关。
查下表，可以查得240平方5芯铝线载流量为326A（空气中敷设）。
对应的功率是：P=1.732UIcosφ=1.732X0.38X326X0.85=182KW(按三相市电计算，功率因数取0.85)许多三相电动机.额定电流数值约等于两倍电机功率数.如380v电机30千瓦其额定电流数值约等于2x30=60安.对照上表由截面查电流算出千瓦1铝芯电缆可承受240千瓦左右，铜芯电缆可承受300千瓦左右120平方铜芯电缆能带多少千瓦380v120平方铜芯电缆能带多少千瓦380v这个问题回答：1、正常情况下，380V三相120平方铜芯塑料绝缘电缆能带200KW电机，或250KW纯电阻负载。
功率电缆用线简易计算公式以功率、电缆和用线为关键词，本文将探讨功率、电缆以及用线之间的关系，并介绍一些简易计算公式。
一、功率与电缆功率是衡量能量转化速率的物理量，通常用单位时间内所消耗或转化的能量来表示。
在电力系统中，功率是指单位时间内电能的转换速率，通常用瓦特（W）来表示。
而电缆则是用于传输电能的导线，它能将电能从发电站传输到终端用户或不同的电器设备。
在电力传输过程中，功率的损耗是不可避免的。
电缆的电阻和电感等特性会导致功率的损耗，这也是为什么在电力传输中需要选择合适的电缆来减小功率损耗。
二、电缆与用线电缆是由一个或多个绝缘导线组成的，通常还包括绝缘材料、屏蔽层和外层保护材料。
电缆的选择要根据电流大小、电压等级、传输距离和环境条件等因素来确定。
而用线则是指根据具体的需求选择合适的导线来进行电气布线。
不同的用途需要选择不同类型的电缆和导线。
例如，在家庭电气布线中，常用的电缆是固定布线用的多芯电缆，而在工业领域，常用的电缆则是耐高温、耐腐蚀等特殊要求的电缆。
三、计算公式在实际应用中，我们经常需要根据已知条件来计算功率、电缆和用线的参数。
下面介绍几个常用的计算公式。
1. 功率计算公式功率（P）可以通过电压（U）和电流（I）来计算，公式为：P = U × I。
例如，如果已知电压为220伏，电流为5安，那么功率为220 × 5 = 1100瓦特。
2. 电缆截面积计算公式电缆的截面积（A）可以通过电流（I）和电缆的载流量（J）来计算，公式为：A = I / J。
例如，如果已知电流为10安，电缆的载流量为5安/平方毫米，那么截面积为10 / 5 = 2平方毫米。
3. 用线选择公式选择合适的导线需要考虑导线的截面积和电流。
一般来说，导线的截面积应大于或等于电缆的截面积。
根据实际需要选择合适的导线，可以参考电线规格表或咨询专业人士。
四、总结功率、电缆和用线是电力传输中不可或缺的要素。
了解功率、电缆和用线之间的关系，并掌握一些简易计算公式，可以帮助我们合理选择电缆和用线，减小功率损耗，提高电力传输效率。
多大功率用多大电线电缆怎么计算－互联网类关键信息项：1、功率数值2、电线电缆类型3、电流强度4、电压数值5、环境温度6、敷设方式7、电线电缆长度11 引言本协议旨在明确在互联网相关领域中，如何根据不同的功率需求准确计算所需电线电缆的规格，以确保电力传输的安全与高效。
111 功率与电流的关系功率（P）等于电压（U）乘以电流（I），即 P ＝ U×I。
在计算电线电缆规格时，首先需要明确所涉及设备或系统的功率数值以及工作电压。
112 电线电缆的载流能力不同类型、规格的电线电缆具有不同的载流能力。
这一能力受到电线电缆的材质（如铜、铝）、截面积等因素的影响。
12 电压的考虑在计算过程中，需准确了解工作电压。
常见的电压等级有 220V、380V 等。
电压的稳定性对电线电缆的选择也具有重要意义。
121 环境温度的影响环境温度会影响电线电缆的散热效果，从而影响其载流能力。
在高温环境下，电线电缆的载流能力会相应降低。
122 敷设方式的重要性电线电缆的敷设方式包括架空敷设、埋地敷设、穿管敷设等。
不同的敷设方式对散热和机械强度的要求不同，也会影响电线电缆的选择。
13 电线电缆长度的考量电线电缆的长度会导致电阻的增加，从而影响电流的传输效率和功率损耗。
较长的线路需要选择截面积较大的电线电缆以减少电阻损耗。
131 计算实例假设某设备功率为 5000W，工作电压为 220V。
根据功率公式，可计算出电流约为 2273A。
考虑环境温度为 30℃，敷设方式为穿管，参考电线电缆载流表，应选择截面积不小于 4 平方毫米的铜芯电线。
132 安全余量为确保系统的长期稳定运行，在计算得出的电线电缆规格基础上，通常应预留一定的安全余量，以应对可能的过载情况和未来的设备升级。
14 定期检查与维护即使在初始选择了合适规格的电线电缆，也需要定期进行检查和维护，查看是否存在老化、破损等情况，及时更换有问题的电线电缆。
141 技术更新与标准变化随着技术的不断发展和相关标准的更新，应及时关注并调整电线电缆的选择和计算方法，以适应新的要求。
三相五线制电缆规格与功率计算
三相五线制电缆是一种常用的电力传输方式，它由三根相位导线和两根零线组成。
这种电缆的规格和功率计算是非常重要的，因为它们直接影响着电力传输的效率和安全性。
我们来看一下三相五线制电缆的规格。
这种电缆的规格通常由导线的截面积来表示，常见的规格有1.5平方毫米、2.5平方毫米、4平方毫米、6平方毫米等。
不同规格的电缆适用于不同的电力传输场景，一般来说，电力传输距离越远，所需的电缆规格就越大。
接下来，我们来看一下三相五线制电缆的功率计算。
功率计算是指根据电缆的规格和电压等参数，计算出电缆所能承载的最大功率。
一般来说，功率计算需要考虑电缆的电阻、电感和电容等因素，这些因素会影响电缆的电流和电压。
在进行功率计算时，我们需要先确定电缆的额定电压和额定电流。
电缆的额定电压通常是指电缆所能承受的最大电压，而额定电流则是指电缆所能承受的最大电流。
根据电缆的规格和电压等参数，我们可以计算出电缆的电阻、电感和电容等参数，然后根据这些参数来计算电缆的功率。
总的来说，三相五线制电缆的规格和功率计算是非常重要的，它们直接影响着电力传输的效率和安全性。
在选择电缆规格和进行功率计算时，我们需要考虑电力传输的距离、负载大小、电压等因素，
以确保电力传输的稳定和安全。
电缆规格与功率计算2009-10-25 10:50:39 阅读485 评论0 字号：大中小导线截面积与载流量的计算（导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量(contin在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：导线截面积与载流量的计算S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
电缆规格与功率计算默认分类2009-10-25 10:50:39 阅读485 评论0 字号：大中小导线截面积与载流量的计算（导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量(contin在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：导线截面积与载流量的计算S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
(估算口诀：导线截面积与载流量的计算导线截面积与载流量的计算二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
（导体的）（连续）截流量(contin穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
倍数随截面的增大而减小。
（导体的）（连续）截流量(contin“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算导线截面积与载流量的计算导线截面积与载流量的计算导体载流量的计算口诀导线截面积与载流量的计算1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
导线截面积与载流量的计算10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
是指: 在规定条件下，导裸线加一半。
铜线升级算。
导线截面积与载流量的计算4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列：1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......是指: 在规定条件下，导生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:是指: 在规定条件下，导是指: 在规定条件下，导..10 16-25 35-50 70-95 120....（导体的）（连续）截流量(五倍四倍三倍两倍半二倍导线截面积与载流量的计算现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。
（导体的）（连续）截流量(contin【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上〉,不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
导线截面积与载流量的计算②从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。
(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导体载流并不很大。
因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。
还有一种情况是两种条件都改变(穿管又温度较高)。
则按①计算后打八折,再打九折。
或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。
这也可以说是穿管温度,八九折的意思。
导线截面积与载流量的计算例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5× 0.8 ＝40)穿管又高温(七折)35 安(1O × 5 × 0.7=35)95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)ng capacity (of a co高温(九折),214 安(95 × 2.5 × 0.9=213.8)穿管又高温(七折)。
166 安(95 × 2.5 × 0.7 ＝166.3)②对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。
这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。
导线截面积与载流量的计算【例1】16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 ＝96) 。
高温,86 安（16 × 4 × 1.5 × 0.9=86.4）【例2】35 平方毫米裸铝线,150 安(35 × 3 × 1.5=157.5)【例3】120 平方毫米裸铝线，360 安（120 × 2 × 1.5 ＝360）导线截面积与载流量的计算③对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50× 3 × 1.5）【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4)是指: 在规定条件下，导【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2× 0.8)。
电缆规格与功率计算二默认分类2009-10-25 11:14:22 阅读679 评论0 字号：大中小电缆截面估算方法一二先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
