压力表活接头规格

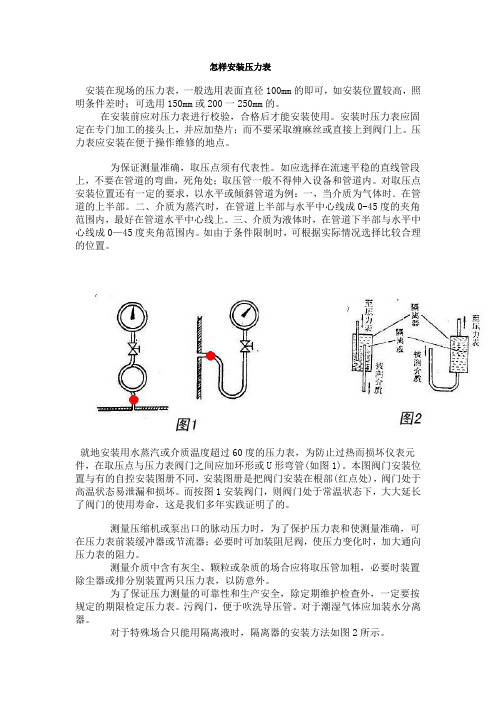

怎样安装压力表安装在现场的压力表，一般选用表面直径100mm的即可，如安装位置较高，照明条件差时；可选用150mm或200一250mm的。

在安装前应对压力表进行校验，合格后才能安装使用。

安装时压力表应固定在专门加工的接头上，并应加垫片；而不要采取缠麻丝或直接上到阀门上。

压力表应安装在便于操作维修的地点。

为保证测量准确，取压点须有代表性。

如应选择在流速平稳的直线管段上，不要在管道的弯曲，死角处；取压管一般不得伸入设备和管道内。

对取压点安装位置还有一定的要求，以水平或倾斜管道为例：一，当介质为气体时．在管道的上半部。

二、介质为蒸汽时，在管道上半部与水平中心线成0-45度的夹角范围内，最好在管道水平中心线上。

三、介质为液体时，在管道下半部与水平中心线成0—45度夹角范围内。

如由于条件限制时，可根据实际情况选择比较合理的位置。

就地安装用水蒸汽或介质温度超过60度的压力表，为防止过热而损坏仪表元件，在取压点与压力表阀门之间应加环形或U形弯管(如图1)。

本图阀门安装位置与有的自控安装图册不同，安装图册是把阀门安装在根部(红点处)，阀门处于高温状态易泄漏和损坏。

而按图1安装阀门，则阀门处于常温状态下，大大延长了阀门的使用寿命，这是我们多年实践证明了的。

测量压缩机或泵出口的脉动压力时，为了保护压力表和使测量准确，可在压力表前装缓冲器或节流器；必要时可加装阻尼阀，使压力变化时，加大通向压力表的阻力。

测量介质中含有灰尘、颗粒或杂质的场合应将取压管加粗，必要时装置除尘器或排分别装置两只压力表，以防意外。

为了保证压力测量的可靠性和生产安全，除定期维护检查外，一定要按规定的期限检定压力表。

污阀门，便于吹洗导压管。

对于潮湿气体应加装水分离器。

对于特殊场合只能用隔离液时，隔离器的安装方法如图2所示。

压力表与取压点的距离应尽量短些。

为避免测量滞后，导压管最长不应超过50米，如太长时可考虑便用远传压力表，对于易结晶，堵塞的介质应装活接头，以便将来拆卸吹堵。

GB/T12２6-２0０1《一般压力表》国家标准中规定,Y－40压力表得连接螺纹为M10×１,Y －60压力表得连接螺纹为M1４×1、5,Y-１00，１50,２00,２50压力表得连接螺纹为M20×1、5。

在用户无特殊要求得情况下，制造商将按标准规定提供相应螺纹规格得压力表。

BS EＮ837－１Ｐｒessure Ｇauges 压力表欧标中规定,螺纹接头有G1/８Ｂ,Ｇ1/4B,G3／8B，G1/２Ｂ四种管螺纹与1/8-27NPT ＥXＴ,1/4-１8NPT ＥXＴ，1/2-14NPT EXT 三种锥管螺纹,其中G3/8B为不推荐规格。

实际上,R１／8（ZG1/8），R1/４（ZＧ1／4),R1/２（ZG1/２)也就是压力表常用得连接螺纹规格老国标得安装方式只有:径向直接式(Ｉ)、径向凸装式(Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。

见下表与图型式安装方式接头位置外壳公称直径I 径向直接式径向40;６0；100;１50;200;２5０Ⅱ径向凸装式径向６0;1００；150；２０0;２50 Ⅲ轴向嵌装式轴向6０;10０;1５0;2０0;25０Ⅳ轴向直接式轴向40；603.仪表精度等级得变化压力表国家标准《一般压力表》ＧB/Ｔ1２26-２00１中第４、２仪表得精确度等级:仪表得精确度等级分为:1、０级;1、6级;2、5级;４、０级。

各等级仪表得外壳公称直径应符合表２得规定。

表2外壳公称直径(mm) 精确度等级（%)40;60 2、5；4、0100 1、6;2、５15０;20０;250 1、0；１、 6老国标得精度等级规定见下表外壳公称直径(mm) 精确度等级(％）4０；6０2、5;４、0１00 1、５;2、5150;200;250 1、 0；1、 5精度等级新旧国标得不同点就是把原有得1、5级改为1、6级。

4．一般压力表按基本参数得分类。

ﻫ1)、仪表外壳公称直径(mm)系列：Φ４０、Φ60、Φ10０、Φ150、Φ200、Φ２50、2ﻫ)、仪表测量范围得上限(ＭPa)应符合规定得系列:１×１0n、外壳公称装配螺栓中心圆外壳螺栓孔直径D 直径ｄo 直径d1mｍmｍmｍ４0 ５０ 4６0 72 ５100 11８６150 16５ 6200 215 ６250 272 ７7)、提出了在仪表结构设计中对于其安全措施得处理建议。

压力表三通针型阀-J19W压力表三通针型阀台湾品质针型阀>>压力表三通阀>>压力表三通针型阀产品名称：压力表三通针型阀产品型号：J19W产品口径：DN6-32产品压力：0.6-32.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息压力表三通针型阀概述：仪表针型阀主要有截止阀和球阀，其功用是作开启或切断管道通路用,是仪表测量管路系统中重要组成部分。

卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化装置和仪表测量管路中的一种先进连接方式的阀门。

针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。

安装时应注意使介质的流向与阀体上的箭头方向一致。

手动截止阀、球阀可安装在管路的任何位置上。

针型阀有螺纹连接、卡套连接、焊接。

针型阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。

针型阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。

针型阀系列价格供用户或设计院工程项目做预算针型阀型号/规格锻钢单价不锈钢单价316/316L 重量J23W-16-320DN6 52.5 150 0.7 J23W-16-320DN10 67.5 195 1 J23W-16-320DN15 82.5 315 1.75 J23W-16-320DN20 97.5 397.5 2 J23W-16-320DN25 165 570 3.25 J18W 0 0J13W-16-320DN6 37.5 112.5 0.6 J13W-16-320DN10 37.5 112.5 0.6 J13W-16-320DN15 37.5 120 0.75 J13W-16-320DN20 52.5 157.5 1.05 J13W-16-320DN25 67.5 262.5 1.8 J24W-16-320DN6 52.5 150 0.8 J24W-16-320DN10 67.5 195 1 J24W-16-320DN15 82.5 322.5 2 J24W-16-320DN20 112.5 405 3 J24W-16-320DN25 165 592.5 3.2 JJM1-16-320DN6 52.5 165规格型号锻钢单价不锈钢单价316/316L 重量针型阀JJM8-16-320DN6 67.5 210J19W-16-320DN6 67.5 165 0.8 J19W-16-320DN15 67.5 157.5 0.8 J29W-16-320DN6 75 217.5 1.35 J49W-16-320DN6 97.5 315 3.07 QFF3-160DN6 142.5 450J23SA-16DN6 135 435 0.65 J61W-16-320DN6 52.5 180 1.15 J61W-16-320DN10 82.5 217.5 1.55 J61W-16-320DN15 105 300 2.7 J61W-16-320DN20 127.5 427.5 1.8 GMJ11F/H-160DN15 97.5 315 1.7 GMJ14F/H-160DN15 105 330 0.48 QGQY1-64P1/2-6~14 45 112.5 0.49 QGQY1-64P6-14 52.5 120 2.7 一体化三阀组3051 187.5 427.5CJ123-DN15 75FJ25-DN15 75一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

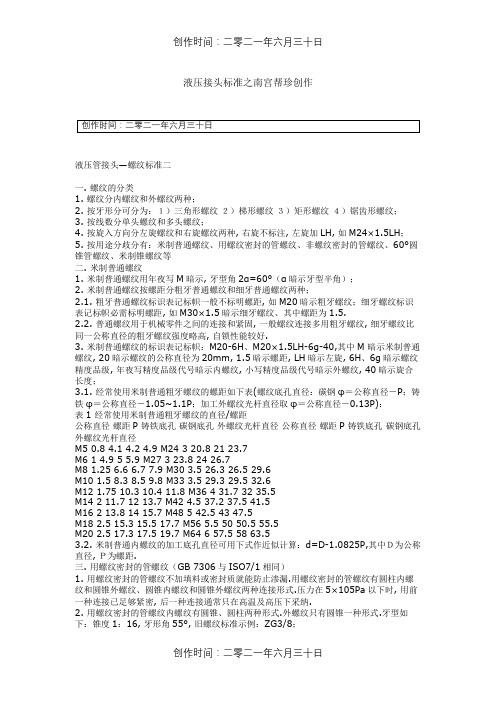

液压接头标准之南宫帮珍创作液压管接头—螺纹标准二一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注, 左旋加LH, 如M24×1.5LH；5. 按用途分歧分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用年夜写M暗示, 牙型角2α=60°（α暗示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标识表记标帜一般不标明螺距, 如M20暗示粗牙螺纹；细牙螺纹标识表记标帜必需标明螺距, 如M30×1.5暗示细牙螺纹、其中螺距为1.5.2.2. 普通螺纹用于机械零件之间的连接和紧固, 一般螺纹连接多用粗牙螺纹, 细牙螺纹比同一公称直径的粗牙螺纹强度略高, 自锁性能较好.3. 米制普通螺纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通螺纹, 20暗示螺纹的公称直径为20mm, 1.5暗示螺距, LH暗示左旋, 6H、6g暗示螺纹精度品级, 年夜写精度品级代号暗示内螺纹, 小写精度品级代号暗示外螺纹, 40暗示旋合长度；3.1. 经常使用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 经常使用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径, Ｐ为螺距.三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏.用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式.压力在5×105Pa以下时, 用前一种连接已足够紧密, 后一种连接通常只在高温及高压下采纳.2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式.外螺纹只有圆锥一种形式.牙型如下：锥度1：16, 牙形角55°, 旧螺纹标准示例：ZG3/8；3. 标识表记标帜示例：圆锥内螺纹 Rc 3/8圆柱内螺纹 Rp3/8圆锥外螺纹 R3/8当螺纹为左旋螺纹时 Rc 3/8-LH（LH暗示左旋螺纹）经常使用螺纹(标识表记标帜：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数年夜径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标识表记标帜方法与ISO7/1的规定是一样的.在ISO 7/1作出统一之前, 各国的标识表记标帜方法如下：表3标准号螺纹种类圆锥内螺纹圆柱内螺纹圆锥外螺纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004 ——G1/2″J G1/2″德国 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联ГOCT 6211 KTPYБ1/2″ ——KTPYБ1/2″GB GB 133-74 ZG1/2″ ——ZG1/2″四. 60°圆锥管螺纹（GB/T 12716-91）1. 该螺纹等效于美国国家标准ANSI B1.20.1中NPT螺纹部份.只有圆锥内螺纹和圆锥外螺纹一种连接形式.2. 60°圆锥管螺纹与55°圆锥管螺纹的相同点：2.1. 螺纹自己具有密封性.2.2. 圆锥角：1：162.3. 通过控制基面距离（基准长度）来控制直径尺寸.2.4. 允许在螺纹副内加入密封物.3. 60°圆锥管螺纹与55°圆锥管螺纹的分歧点：表4项目 60°圆锥管螺纹 55°圆锥管螺纹标识表记标帜 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角 60° 55°牙距分歧表5 表2公差要求高低用途汽车、飞机、机床中管路连接水、煤气等高压管路系统4. 代号NPT即旧标准代号Z：标识表记标帜：NPT 3/8、NPT 3/8－LH, 其中LH暗示左旋.表5 经常使用螺纹的基本尺寸尺寸代号每寸牙数年夜径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83五. 非螺纹密封的管螺纹（GB 7307）1. 该螺纹标准与ISO 228/1相同.2. 牙型角：55°, 锥度：1：16.3. 标识表记标帜示例：11/2左旋内螺纹 G11/2-LH（右旋不标）11/2A级外螺纹 G11/2A11/2B级外螺纹 G11/2B内外螺纹装配 G11/2 /G11/2A表6 经常使用基本尺寸尺寸代号每寸牙数年夜径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.7 6.0 9.73/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845 φ45.1 12.7 19.14. 用途：非螺纹密封的管螺纹主要用于压力较低的不、煤气管道, 连接时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等）, 以防止渗漏.5. 非螺纹密封的管螺纹与用螺纹密封的管螺纹相同点是：两者牙型一样均为55°, 相同规格螺纹的螺距、牙高、基本直径相同.6. 非螺纹密封的管螺纹与用螺纹密封的管螺纹分歧点是：6.1. 用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种形式, 外螺纹只有圆锥螺纹一种形式.6.2. 非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式.6.3. 两种螺纹部份规格的公差分歧.6.4. 非螺纹密封的内圆柱管螺纹可以和用螺纹密封的外圆锥管螺纹相连接, 但非螺纹密封的外圆柱管螺纹却不成以和用螺纹密封的内管螺纹形成用螺纹密封的连接.7. 各国的分歧标识表记标帜方法：表7标准号螺纹种类圆柱内螺纹圆柱外螺纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六. 米制锥螺纹（GB1415）1. 标识表记标帜：ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S.2. ZM-米制锥螺纹的标识表记标帜代号；标准基准距离时, 省略基准距离代号；S-短基准距离.3. 用途：适用于气体或液体管路系统依靠螺纹密封的连接螺纹（水、煤气管道用管螺纹除外）, 需要时允许在螺纹配合面间加密封填料提高其密封性.4. 公径直径/螺距直径 6,8,10 12,14,16,18,20,22,24 27,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹.美国标准管螺纹不单用于压力较低的水、煤气管道, 也同时用于高温、高压系统.就管螺纹而言, 目前在世界范围内形成了以ISO标准为一方, 以美国标准为另一方的两年夜管螺纹标准体系.二. 螺纹类型1. 基本牙型：牙型角60°.锥度1：16.牙型为平顶平底.2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采纳的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标识表记标帜：3/8-18NPT.2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的, 内外螺纹之间用手旋合的公称长度为基准距离, 内螺纹的基面为螺纹年夜端处截面（该截面上的螺纹中径为基本中径）, 外螺纹基面在离小端距离为基准距离处.3. 经常使用螺纹尺寸尺寸代号每寸牙数年夜径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时, 能形成耐压密封连接, 但只在压力较低的情况下才采纳.2. 标识表记标帜示例：1/8-27NPSF3. 经常使用螺纹尺寸五. 导杆连接用锥管螺纹NPTR1. NPTR螺纹的牙型与标准锥管螺纹是一样的.导杆连接要求用内、外锥螺纹形成一个刚性的机械螺纹连接.2. 标识表记标帜示例：1/2-14NPTR3. 经常使用螺纹尺寸六. 机械连接用直管螺纹NPSM、NPSL1. 设备上自由配合的机械连接, 内、外螺纹均采纳NPSM螺纹；带锁紧螺母的松配合机械连接, 内、外螺纹均采纳NPSL螺纹.2. 标识表记标帜示例：1/8-27NPSM1/8-27NPSL3. 经常使用螺纹尺寸七. 薄壁管用特殊统一螺纹UNS1. 对一般用途的薄壁管, 推荐采纳27牙系列、1/4至1英寸的特殊统一螺纹UNS, 螺纹品级为2A和2B级.UNS螺纹牙型采纳统一螺纹牙型.2. 标识表记标帜示例：1/4-27UNS-2A3. 经常使用螺纹尺寸4. 完整螺纹的最小长度=1/3基本年夜径+0.185英寸（5牙）.第三章干密封式美国标准管螺纹一. 标准：ANSI B1.20.3 干密封式美国标准管螺纹1. 干密封式管螺纹主要用于冷却器、船舶、汽车及飞机的燃油和润滑油管路接头、加油放油塞、军用毒气弹等.2. 干密封式管螺纹的特点是控制牙顶和牙底的削平量, 以保证牙顶牙底外金属和金属的接触首先发生或与正面接触同时发生.牙顶和牙底的接触可以防止螺纹渗漏, 并保证在不使用润滑剂和密封填料的情况下形成密封紧密连接.3. 干密封式内管螺纹可以是圆柱形的, 也可以是圆锥形的.而干密封式外管螺纹仅有圆锥形一种.所有干密封式管螺纹均为右螺纹.二. 干密封式螺纹（NPTF）与标准管螺纹（NPT）相同点是：两者型一样.分歧点是：1. 螺纹牙高h纷歧样.NPTF内、外螺纹之间没有间隙, 而NPT的内、外螺纹之间可能有过盈也可能有间隙.2. NPT内、外螺纹均为圆锥形, 而NPTF外螺纹为圆锥形, 内螺纹有圆锥形和圆柱形两种.3. NPT有右旋和左旋两种螺纹, 而NPTF只有一种右旋螺纹.4. ISO标准中没有与美国干密封式管螺纹对应的标准.我国的米制锥螺纹（GB/T1415-92）与美国干密封式管螺纹概念相近.三. 干密封式管螺纹的四种类型：1. 干密封式美国标准管螺纹NPTF2. 干密封式SAE短锥管螺纹PTF-SAE SHORT3. 干密封式美国标准燃油用直管内螺纹NPSF4. 干密封式美国标准普通直管内螺纹NPSI5. 各种类型的标准干密封螺纹的推荐搭配关系干密封外螺纹与其相配的干密封内螺纹NPTF（锥）外螺纹 NPTF（锥）内螺纹PTF-SAE SHORT（锥）内螺纹NPSF（直）内螺纹NPSI（直）内螺纹PTF-SAE SHORT（锥）外螺纹 NPSI（直）内螺纹NPTF（锥）内螺纹四. 1型干密封式锥管螺纹NPTF1. 该螺纹系列适用于完整螺纹长度内的外螺纹和内螺纹.实际上它对各种类型的管路连接都适用.这种螺纹具有较高的强度和良好和密封性, 在具有薄截面的脆硬资料上采纳内锥螺纹可以减少断裂现象.2. 标识表记标帜示例：1/4 NPTF3. 该系列螺纹采纳2只六步幅螺纹塞规和1只光滑塞规来检测螺纹的基本尺寸、有效深度及牙顶高, 允许公差：±1扣.五. 2型干密封式SAE短锥管外螺纹PTF-SEA SHORT EXTERNAL1. 本系列的外螺纹除因增加间隙和节约资料而在小端处切去了一个螺牙从而使完整螺纹长度缩短以外, 其余所有方面均与NPTF螺纹一致.2. 标识表记标帜示例：1/4 PTF-SAE六. 2型干密封式SAE短锥管内螺纹PTF-SEA SHORT INTERNAL1. 本系列的内螺纹除在年夜端处切去了一个螺牙从而使完整螺纹长度缩短以外, 其余所有方面均与NPTF螺纹一致.2. 标识表记标帜示例：1/4 PTF-SAE七. 3型干密封式燃油用直管内螺纹NPSF1. 本系列的螺纹是圆柱直螺纹而不是锥螺纹.它们一般用于软的或韧性资料上, 但也可用于厚壁部位的脆硬资料上.2. 标识表记标帜示例：1/4 NPSF八. 4型干密封式燃油用直管内螺纹NPSI1. 本系列的螺纹是圆柱直螺纹而不是锥螺纹.它们一般用于厚壁零件以及装置到外螺纹上几乎没有什么膨胀的部位的硬性或脆性资料上.2. 标识表记标帜示例：1/4 NPSI第四章美国统一螺纹标准（UN系列螺纹）一. 标准：ANSI B1.1美国统一螺纹标准1. 统一螺纹（UN）：1948年11月18日美国、英国和加拿年夜三国标准机构代表在华盛顿签订了协议, 使三国的英制普通螺纹一致, 这即是所谓的统一螺纹.2. 统一螺纹的美国标准是ANSI B1.1, 英国标准是BS 1580.二. 统一螺纹牙型1. 牙型角：60°2. 牙顶宽度：0.25P；牙底宽度：0.125P；牙底形状呈圆弧形.三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列, 即粗牙UNC、细牙UNF和特细牙UNEF系列；不变螺距有8个系列, 即4UN、6UN、8UN、12UN、16UN、20UN、28UN和32UN系列.四. 统一螺纹的选择及应用1. UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采纳.低搞拉强度的资料, 如铸件、低碳钢和其它软资料上加工的内螺纹应采纳粗牙螺纹, 以使内螺纹获得最佳的脱扣强度.UNC螺纹适用于要求快速拆或有可能发生腐蚀和轻微损伤的部位.2. UNF细牙螺纹系列该系列适用于不宜采纳粗牙螺纹的螺栓、螺钉、螺母和其它应用场所.UNF外螺纹具有比粗牙螺纹年夜的抗拉应力面积.当要求外螺纹和相配内螺纹的脱扣强度即是或高于外螺纹零件的抗拉承载能力时, 宜采纳细牙螺纹.细牙螺纹还适用于短旋合长度、小螺纹升角或壁厚要求细牙螺距的场所.若外螺纹的最年夜强度没有要求, 则细牙螺纹也可用于低强度资料上加工的内螺纹, 但必需选择合适的旋合长度, 以满足上述脱扣强度要求.尺寸小于和即是1英寸的细牙螺纹适用于螺栓、螺钉、螺母和其它螺纹紧固件.尺寸年夜于1英寸, 细牙螺纹不适用, 除非内外螺纹的资料相同.3. UNEF超细牙螺纹系列该系列适用于薄壁管、薄螺母、短套筒或短接头等要求短旋合长度和更小螺距的场所.一般来说, 它也适用于上面对细牙螺纹规定的几种情况.4. UN不变螺距系列每英寸4、6、8、12、16、20、28和32牙的各种不变螺距系列为UNC、UNF和UNEF系列无法满足的特殊设计要求提供了范围很广的直径/螺距组合.不变螺距系列用于屡次装拆的零件或利于重新翻修螺纹的零件.从不变螺距系列中选择螺纹时, 应尽可能优先选择表列的8、12或16牙系列.5. 高温高强度使用场所对这些使用场所, 尺寸为0.25~1英寸的螺纹建议采纳粗牙螺纹系列, 而尺寸年夜于1英寸的, 最好采纳8牙系列.五. 统一螺纹的螺纹品级、标识表记标帜方法及极限尺寸1. 品级：统一螺纹规定了六个分歧的品级, 即1A、2A、3A（外螺纹）和1B、2B、3B 级（内螺纹）.其中尾标A和B分别指外螺纹和内螺纹.2. 1A和1B级螺纹是针对武器装备和某些特殊使用要求规定的, 即要求简便迅速装配或螺纹有轻微损伤和污迹也能装配的场所可以采纳这种螺纹.3. 2A和2B级螺纹是一般用途的螺栓、螺钉、螺母和类似的螺纹紧固件上最经常使用的标准螺纹.4. 3A和3B级螺纹用于螺纹配合的松紧度和导程、半角的精度要求较高的场所.3A和3B 级螺纹只有用高精度的设备、有效的丈量和检测手段才华获得.5. 标识表记标帜示例：1-12 UNF-A（1英寸12牙, A暗示外螺纹, B暗示内螺纹）.。

工艺施工图设计统一规一、管道1、管线材质代号及执行标准A-20#无缝钢管（GB/T8163-1999《输送流体用无缝钢管》）B-C-16Mn无缝钢管（设计压力≥10Mpa的管线执行GB6479-2000《高压化肥设备用无缝钢管》，设计压力<10Mpa的管线执行GB/T8163-1999《输送流体用无缝钢管》）D-20#镀锌钢管（GB/T3091-2001《低压流体输送用焊接钢管》）E-20G无缝钢管(GB6479-2000《高压化肥设备用无缝钢管》)F-L245螺旋焊缝钢管（GB/T3091-2001《低压流体输送用焊接钢管》）G-X60螺旋焊缝钢管（GB/T9711.2-1999《石油天然气工业输送钢管交货技术条件第1部分：B级钢管》）H-氰聚塑直埋预制保温管I-0Cr18Ni9不锈钢管（GB/T14976-94《流体输送用不锈钢无缝钢管》）J-钢板网塑料复合管2、管线压力等级代号3、仪表风管线仪表风使用20#钢镀锌钢管，空压机房室内、仪表风储罐与去仪表风用户的管件使用镀锌螺纹管件，螺纹连接；管架上主干线使用焊接，焊接时需用氩弧焊打底，焊接完成后焊口处刷两道银粉。

仪表风供气支管使用Φ21.3X2.75（供气点数1～3个），供气支管接调节阀或者紧急切断阀时，每个气源点加DN15X15X15三通1个，DN15对丝1个，DN15丝堵1个，DN15管箍每6米1个，DN15由壬每6米1个。

二、阀门及管件选型1、球阀（1）公称直径≥6”（DN150）的球阀选用带齿轮传动的固定式钢制球阀标注：Q347F-600lb 2”（2）公称直径≥2”（DN50）的球阀选用固定球式钢制球阀标注：Q47F-600lb 2”（3）公称直径＜2”（DN50）的球阀选用浮动球阀标注：Q41F-600lb 1”（4）全通径阀门通球阀门、孔板流量计前的阀门、安全阀前后的球阀、所有放空球阀（5）公称压力2500lb的球阀为进口阀门标注：class2500lb 2”（6）电动球阀标注：Q947F-600lb 10”(7)仪表风系统使用螺纹连接球阀标注：Q11F-150lb 1”2、乐山阀门厂阀设备排污节流截止阀TP41Y-600lb 2”安全阀放空旁通节流截止阀FJ41Y-600lb 2”其它截止阀SLJ41Y-600lb 2”安全阀A42Y-600lb 2”定压5.8MPa操作温度≥100℃管线上的TP、FJ、SLJ、GMJ型阀门，其型号前加“G”。

规格内径外径1" 25 33.73/4" 20 26.91/2" 15 21.3φ20*1.0字样的表述，是国际标准表述,又称公称口径。

代表的意思是：外直径20mm,壁厚1.0mm;而行业里常规口径里，最低规格4分，换算对等21.3mm。

行业常设的口径有：4分21.36分26.81寸33.51.2寸42.31.5寸482寸603寸894寸1145寸1406寸1658寸219这些都是特定口径换算。

人们若要表述6.5寸或者4.5寸这类非常规字样的规格，就只能直接用管体外径来表述了。

比如你的φ20*1.0、φ25*1.0，就都是这样的情况。

因为你的最终目的是通计算重量，核实单价。

那请记住以下的公式：管体重量=（外径-壁厚）*壁厚*长度*0.02466 公式中的取值单位：管体重量kg外径mm壁厚mm长度m仍以φ20*1.0为例，求取它1m的重量：（20-1）*1*1*0.02466=0.469kg。

算重量首先把口径统一为国标表述，非常规的即用国标表述，常规的请按上供对换表换算。

然后以该规格的供方所列单价*采购重量即可得出采购预算成本。

有二应提醒一下：厂家生产焊管或镀锌管的单价，是随壁厚与口径走的。

生产成本中原料成本是随成材率、上锌量走的，同时规格不同，其他的吨单耗：人工、物料也都不一样。

因此，一吨焊管或镀锌管，不能简单的理解为用了一吨钢材及其他，单价是不可能统一的。

有些商家售件以还有DN表示口径，如DN80*3，是表示内径80,壁厚3。

外径=内径+壁厚*2。

一、背景介绍随着石油勘探和生产领域的不断发展，对于管道和接头的要求也日益提高。

高压、大管径的卡套管式接头，作为石油管道系统中的重要部件，其标准尺寸的制定和严格执行显得尤为重要。

二、高压40mpa大管径卡套管式接头的作用和特点1.作用：高压40mpa大管径卡套管式接头，作为连接油管和套管的重要部件，能够实现油气的顺利输送和井下作业。

2.特点：具有承受高压、大流量、耐腐蚀等特点，能够适应复杂的地质和井下环境。

三、高压40mpa大管径卡套管式接头的标准尺寸1.外径：根据不同的管径和压力等级，外径有不同的标准尺寸要求，通常为4-1/2"至13-3/8"。

2.长度：根据连接套管和油管的需求，长度一般为150-350mm。

3.螺纹：根据国际标准，螺纹形式为圆形或扁平形，螺纹规格为2-3/8"至6-5/8"。

4.压力等级：标准压力等级一般为40mpa，同时也根据工作压力和工作环境进行定制。

四、高压40mpa大管径卡套管式接头标准尺寸的制定和执行1.制定过程：制定高压40mpa大管径卡套管式接头标准尺寸，需要充分考虑国际标准、行业需求和技术指标，并经过专家评审和行业论证。

2.执行监督：相关部门要加强对高压40mpa大管径卡套管式接头标准尺寸的执行监督，确保生产企业和使用单位严格按照标准要求进行生产和安装。

五、高压40mpa大管径卡套管式接头标准尺寸的重要性1.安全性：标准尺寸能够保证接头的密封性和抗压能力，确保油气输送过程中不发生漏油和爆炸事故。

2.可靠性：标准尺寸能够保证接头在复杂环境下的稳定运行，延长设备寿命，减少维护成本。

3.统一性：标准尺寸能够统一国内外生产和使用单位的生产和安装要求，有利于提升国际竞争力。

六、总结高压40mpa大管径卡套管式接头标准尺寸的制定和执行，对于石油管道系统的安全运行和设备可靠性具有重要意义。

只有严格执行标准尺寸要求，充分发挥该接头的作用和特点，才能更好地推动石油勘探和生产事业的持续健康发展。

液压接头标准液压管接头—螺纹标准二一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹;4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二。

米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2。

米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种;2.1。

粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1。

5表示细牙螺纹、其中螺距为1。

5。

2.2。

普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g—40,其中M 表示米制普通螺纹，2 0表示螺纹的公称直径为20mm,1。

5表示螺距,LH表示左旋，6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹,40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P）：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0。

8 4.1 4.2 4。

9 M24 3 20.8 21 23。

7M6 1 4.9 5 5.9 M27 3 23。

8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3。

5 26.3 26.5 29.6M10 1。

水管接头直径尺寸规格表 1. 英制尺寸规格表：
1/2英寸（12.7毫米）。

3/4英寸（19.05毫米）。

1英寸（25.4毫米）。

1-1/4英寸（31.75毫米）。

1-1/2英寸（38.1毫米）。

2英寸（50.8毫米）。

2-1/2英寸（63.5毫米）。

3英寸（76.2毫米）。

4英寸（101.6毫米）。

5英寸（127毫米）。

6英寸（152.4毫米）。

2. 公制尺寸规格表： 16毫米。

20毫米。

25毫米。

32毫米。

40毫米。

50毫米。

63毫米。

75毫米。

90毫米。

110毫米。

160毫米。

需要注意的是，这只是一般常见的水管接头直径尺寸规格表，具体的尺寸还要根据实际需求和使用场景来确定。

在选择水管接头时，还需要考虑材料、连接方式、工作压力等因素。

建议在购买水管接头之前，与专业的供应商或咨询工程师进行沟通，以确保选择合适的尺寸规格。

不锈钢活接头规格尺寸
不锈钢活接头是一种连接管道的器件，通常由不锈钢材料制成。

规格尺寸是使用活接头时需要注意的重要参数，以下是一些相关参考内容：
1. 不锈钢活接头的口径范围一般是从1/2寸到12寸不等，常
用的口径有1寸、2寸、3寸、4寸等。

2. 不锈钢活接头的连接方式有多种，包括法兰连接、螺纹连接、卡箍连接等。

不同的连接方式对应不同的规格，需要根据具体的使用场景来选择。

3. 不锈钢活接头的壁厚一般是按照标准管道壁厚来制定的，常用的壁厚有SCH10、SCH40、SCH80等。

壁厚越大，活接头
的承压能力就越强。

4. 不锈钢活接头的长度和重量也是需要注意的参数，这些数据一般可以参考产品规格表或者标准。

5.在购买不锈钢活接头时，需要根据具体的使用场景和要求来
选择合适的规格尺寸，以确保连接的安全和可靠性。

综上所述，不锈钢活接头的规格尺寸包括口径、连接方式、壁厚、长度和重量等参数，需要根据具体的使用场景来选择合适的规格尺寸。
