180kW柴油发电机组技术规格书Technical Specification of 180kW DieselGenerating Set潍柴重机（潍坊）发电设备有限公司Weichai Heavy machinery Co.,Ltd.180kW柴油发电机组技术规格书目录Contents1.机组介绍Introduction2.输出功率描述Output description3.执行标准Implementation of standards4.环境条件Environmental conditions5.机组的主要技术规格Main technical specifications6. 机组主要性能指标Main performances7. 机组配置Unit configuration8. 机组结构Structure9. 供货范围Scope of supply180kW柴油发电机组技术规格书1.机组介绍IntroductionWPG247.5B8型柴油发电机组采用潍柴WD10系列柴油机、无锡星诺电气有限公司生产的三相交流发电机、公共底盘和控制屏等组成。
WD247.5/8 diesel generating set is composed of Weichai WD10series diesel engine, three-phase AC generator of Wuxi shine Electrical Ltd., a common chassis , control panel, and so on.2. 输出功率描述Output description持续功率：机组在变动负载工况下连续运行的功率。
我公司的机组功率按此功率标定。
Continuous power: Unit continuous operating power in variable load conditions. Our gen-sets according to the power calibration.3. 标准Implementation of standards机组的设计、制造符合下列标准：Manufacturing and design meet the following criteria:GB/T 20136-2006《内燃机电站通用试验方法General method of test for electric power plant with internal combustion engines》JB/T 50054-1999《内燃机电站可靠性考核评定方法Internal combustion engine power reliability evaluation method》JB/T 10303-2001《工频柴油发电机组技术条件Technical requirements for industrial diesel gen-sets》GB/T 2820-2008 《往复式内燃机驱动的交流发电机组AC180kW柴油发电机组技术规格书reciprocating internal combustion engine driven generating sets》系列标准serial standards.JB/T 6755-1993 《柴油发电机组成套开关设备Diesel generator set switch equipment》JB/T 8194-2001 《内燃机电站术语Terminology for electric power plant with internal combustion engine》4．环境条件Environmental conditions4.1机组在下列条件下，应能输出额定功率：Units under the following conditions, should be able to output the rated power :a）绝对大气压力，PX：100kPa（或海拔高度0米）；Absolute atmospheric pressure, PX: 100kPa (Or 0 meters abovesea level)b）环境温度，Tr：298K（25℃）；Environmental temperature, Tr: 298K (25℃)c）空气相对湿度Φr：30%。
柴油发电机组技术规格书总则1.江苏东方重工有限公司承建的57000DWT散货船，选用镇江中船设备有限公司按引进技术制造的CME-MAN 5L23/30H柴油发电机组，作为其主发电机组。
2.基本技术要求1)满足规范和规则: CCS+AUT-02)满足IMO关于NO X的排放要求(Tie rⅡ)，并提供IMO-EIAPP有效证书3)ISO标准4)MAN公司的技术标准5)有关的中国国家标准和部颁标准6)制造厂标准7)挂旗：方便旗3.技术文件1)文字: 英文4.所有的单位用公制。
(压力：MPa，温度：℃)1.发电机组主要技术规格1)最大持续功率:当柴油机在720转/分时，飞轮端输出功率: 650 kW发电机接线端子处输出功率: 600 kW频率: 60 Hz电压: 450 V以上数据基于如下环境状况:大气压力: 0.1MPa冷却水温度: 36℃环境温度: 45℃相对湿度：60%2)速度变化瞬态: 在10%以内稳态: 在5%以内恢复时间: 在5秒钟以内负荷变化: 100%→0%→50%→100%3)燃油: HFO, 380 cSt/50℃，出厂试验时用MDO4)柴油机与发电机为刚性联接并安装于公共底座上，公共底座与船体为弹性连接5)铭牌: 中英文、铜质6)供货数量: 3套/船7)油漆颜色：Munsell 7.5BG 7/22.柴油机1)型号: CME-MAN 5L23/30H2)型式: 四冲程、水冷、增压、中冷、直列3)缸径: 225 mm4)冲程: 300 mm5)功率: 650 kW6)转速: 720 r/min7)气缸数: 58)最大爆发压力: 13MPa9)平均有效压力: 1.82MPa10)燃油消耗率: 197+5% g/kWh基于燃油低热值为42700 kJ/kg, ISO 3046/1标准环境状况.柴油机带泵时, 燃油消耗率相应增加:滑油泵: +0.5％淡水泵: +0.7％11)转向: 顺时针（从飞轮端看）12)柴油机超负荷能力: 每运行12小时，允许超负荷10%运行1小时3.燃油系统1)双联滤器2)每缸一套喷油泵、高压油管、喷油器3)泄漏油液位报警箱，LAH424)MDO压力控制阀，2-3bar, 5-6bar, 各1只/船，散件供货5)HFO压力控制阀，10bar，1只/船，散件供货6)手动轻重油转换阀，1套/机，散件供货4.润滑油系统1)油底壳（公共底座）2)机带润滑油泵3)双联滤器，提供一船套滑油滤器滤芯给船厂4)三通恒温阀5)板式滑油冷却器（不锈钢板）6)电动预润滑油泵3×440V，0.9 kW7)电动预润滑油泵控制箱，带填料函，IP44，1套/船，散件供货8)滑油规格: SAE309)滑油旁通离心滤器5.冷却水系统1)中央冷却水系统（系统1）2)机带高温水泵3)三通恒温阀（高温水系统用），4)淡水预加热器，3×440V，7.5kW5)淡水预加热器控制箱，IP44，带填料函，1套/船，散件供货6.压缩空气系统1)DC24V起动电磁阀和应急起动阀2)空气滤清器3)主起动阀、起动马达，工作压力0.7~0.9 MPa4)减压阀，包括安全阀和压力表PI70，外供最大3MPa的压缩空气5)带手动盘车联锁装置7.燃气系统1)NR型涡轮增压器2)空气冷却器3)压气机叶轮水洗装置4)Lambda控制器，包括燃油齿条限位器8.排气系统1)增压器后排气接管出口方向待定2)增压器涡轮水洗装置3)增压器后膨胀接头4)提供增压器压气机滤网，1套/机，散件供货9.速度控制系统1)调速器: Woodward UG8D2)伺服电机: DC 24 V3)停车电磁阀: DC 24 V4)APM模块，DC 24 V，散件供货10.指示装置1)标准仪表板（表盘充液式）PI01 低温水进空冷器压力表PI10 高温水进机压力表PI21-22 滑油滤器前/后压力表PI23 滑油进增压器压力表PI31 增压空气压力表PI40 燃油进机压力表2)在起动箱上有柴油机/增压器转速表3)温度表（表盘充液式）TI01 低温水进空冷器温度表TI02 低温水出空冷器温度表TI03 低温水出滑油冷却器温度表TI10 高温水进机温度表TI11 高温水各缸出机温度表TI20 滑油进冷却器温度表TI22 滑油进机温度表TI30 增压空气空冷器前温度表TI31 增压空气空冷器后温度表TI40 燃油进机温度表TI60 各缸排气温度表TI61 废气出口（增压器后）温度表11.安全及控制系统1)报警及停车传感器按CCS船级社要求及CME-MAN标准，具体如下:a:报警燃油进机低压报警PT 40 4~20mA燃油滤器高压差报警PDAH 43-40 开关量燃油泄漏油液位报警LAH 42 开关量滑油进机低压报警PT 22 4~20mA滑油进机高温报警TE 22 Pt100滑油预供油进机液位低报警LAL 25 开关量油底壳液位低报警LAL 28 开关量滑油滤器高压差报警PDAH 21-22 开关量高温淡水进机低压报警PT 10 4~20mA高温淡水出机高温报警TE12 Pt100压缩空气低压报警PT 70 4~20mA超速报警SAH 81 开关量盘车开关ZS 75 开关量b:停车滑油进机过低压停车PSL 22 开关量高温淡水出机高温停车TSH 12 开关量超速停车SSH 81 开关量2)柴油机起动箱，IP44，带填料函3)柴油机接线箱，IP44，带填料函4)柴油机控制箱，IP44，带填料函，1套/船，散件供货。
中速柴油发电机组的说明书说明书第一章产品概述本中速柴油发电机组采用先进的柴油机技术，配以高效的发电机，具有功率大、耗油少、噪音低、使用寿命长等优点。
适用于各种场合，如野外施工、建筑工地、采矿、电力调峰和常备电源等。
第二章技术参数1. 发电机额定功率：XXX千瓦2. 发电机额定电压：XXX伏3. 发电机额定频率：XXX赫兹4. 柴油机额定功率：XXX千瓦5. 柴油机转速：XXX转/分钟6. 燃油消耗率：XXX克/千瓦·小时7. 噪声水平：XXX分贝8. 外形尺寸：XXX毫米×XXX毫米×XXX毫米9. 总重量：XXX千克第三章产品特点1. 高效节能：采用先进的燃油供给系统，燃油消耗率低，节能效果明显。
2. 可靠性高：采用优质配件和先进技术，稳定性和可靠性非常高。
3. 使用寿命长：经过严格测试和质量控制，产品寿命长，减少了更换和维修的次数和成本。
4. 运行平稳：采用专业的隔音设计和抑振技术，噪音低，运行平稳，使用舒适。
5. 维护方便：设备结构合理，维护简单方便，大大降低了运行成本。
第四章使用说明1. 在运行前，请务必查看产品的电路连接线路和各种保护装置设置是否正确。
确认无误后，可以操作开关进行发电机组的启动。
2. 发电机组在运行过程中，必须对各个环节进行检查和维护，例如机油、冷却液、机组电压等。
3. 发电机组在运行过程中，如出现异常，请及时停机检查，防止损坏设备和人身安全。
4. 停止运行发电机组时，一定要按照正确的操作步骤进行，逐步减速和关闭开关，以免对设备造成损坏。
第五章维护保养1. 定期更换机油和滤清器。
2. 定期更换空气滤清器。
3. 发电机组运行后，要及时清理设备，如散热器、进气道等。
4. 发电机组运行后，要进行传动装置和连接部件的润滑和检查，确保设备的正常运转。
总之，本中速柴油发电机组具有高性能、高可靠性、高气密性等优点，可广泛应用于各种场合，为用户提供稳定的电力服务。
功率因数0.8滞后| 1500min -1 | 50Hz | 3相4线 | 额定电压400VAC常用功率 备用功率 300kWe/375kVA 330kWe/413kVACPG300F8发电机组规格说明书标准构成全钢板折弯公共底架、空空中冷大容量散热器、部件模块化设计、ABB/施耐德电气元件等，精工制造的发电机组具有稳定、可靠、安全、环保等优越性。
发电机组有燃料进出口连接口、电源端子连接装置、排气管连接口、自动并机、负载数字化分配等装置，发电机组可以实现便捷运输、快速安装、易调试工作，快速接驳后即可实现一台或多台并机供电。
应用说明常用功率:应用于当正常电网供电发生故障中断,作为应急电源向变化负荷供应电力;在限定时间内具备10% 超载运行能力。
低燃料消耗率，多台机组并机后可以实现不对称负荷管理，可实现最佳油耗最佳功率段运行。
标准依据发电设备的设计、组装及检验，依照IEC34-1、IEC34-5、IEC34-6、JEC114、JEC139及JEC146等国际标准及规范。
发电机组输出，根据ISO8528、ISO3046-1、DIN6271及BS5514等标准设定。
结构概要CPG300F8发电机组具有输出性能优越、耐久性强、可靠性高等特点。
发电机组装，根据严格的控制系统管理品质质量。
在设计及制造的基本理念是操作维护简单，小型、结构紧凑、轻量、维护保养简便、稳定、注意细节、性价比高的等值高端产品。
本图片仅供参考，以实际交货为准。
单一轴承式发电机，直接发动机与发电机钢性弹片联接：即转子的一端承受轴承，转子的另一端的多层铁板直接连接发动机飞轮。
消声器固定在散热器上端，全部的部件、必要的装置，都完整装载在公共底架上。
橡胶隔震德国VULKAN防震橡胶隔振器安装在公共底架与发动机、发电机及控制柜之间(即内避震)，可以有效的衰减来自横向、纵向、垂直等方向的震动。
制造商- CRRC输出功率(封车) kWm 379 508BHP 进气方式- 涡轮增压排气方式- 废气涡轮(双通道水冷)- 6缸-直列/四冲程/水冷*冲程mm 131*145L 11.7380. 冷却液位低保护-CPG300F8技术规格书- Page 8 of 8 Total - Jan/2016 Ver.04。

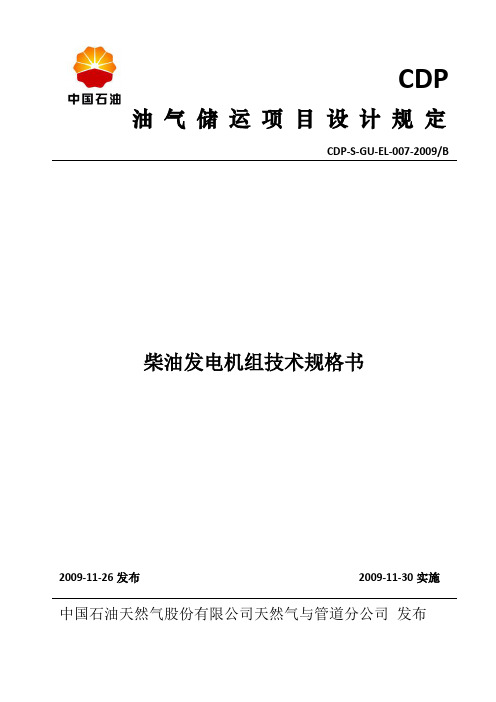

CDP 油气储运项目设计规定CDP-S-GU-EL-007-2009/B 柴油发电机组技术规格书2009-11-26发布2009-11-30实施中国石油天然气股份有限公司天然气与管道分公司发布前言为了加强设备、材料的采购过程管理，统一油气储运项目设备材料技术规格书的编制格式、主要订货技术要求和技术评分标准，按照中国石油天然气与管道分公司“标准化模块化信息化”设计工作的要求，特编制本技术规格书。
本文件适用于油气储运工程柴油发电机组采购。
本文件包括技术条件、数据单和技术评分表三部分内容：——技术条件部分为各工程项目通用并统一的技术要求；未经发布单位批准，任何单位或个人不得对该部分进行修改；——数据单是为了统一各工程项目实际使用格式，在工程项目使用中填入用于订货的参数；工程项目中的数据单应按照建设项目管理程序，经审批后用于订货；——技术评分表是为了统一招标投标过程中通用技术组评分标准，在工程项目使用中，可根据工程项目特点进行调整、修改，修改后用于工程项目的技术评分表应按照建设项目管理程序，经审批后方可使用。
本文件与《柴油发电机组技术规格书》CDP-S-GU-EL-005-2009/A相比主要变化如下：——技术规格书分成了技术条件、数据单和技术评分表三个部分；——本技术规格书按照《油气储运项目设计规定》CDP-P-GU-OP-006-2009/B CDP技术规格书编制规定要求进行编写；——补充了相关技术性能指标。
本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。
本文件起草单位：中国石油管道工程有限公司本文件主要起草人：柴芬义王磊杜庆山本文件评审专家组：孙宗源高秀春本文件由中国石油天然气管道工程有限公司电力室负责具体技术内容的解释。
联系人：杜庆山联系电话：本文件在执行过程中，如有任何意见和建议，请反馈至：中国石油天然气管道工程有限公司北京石油咨询中心地址：北京市宣武区广安门内大街甲311号院中国石油管道大厦9层邮政编码100053联系人：陈怡静联系电话：0。
潍柴电力原装30kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG41/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP2.3D40E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-37.5-4/0.4智能控制器品牌潍柴智能控制器WHC系列机组尺寸（mm）1570×700×1050机组重量（kg）571二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG41/B1额定功率/容量（kW/kVA）30/37.5备用功率/容量（kW/kVA）33/41额定电压（V）400/230额定频率（Hz）50额定电流（A）54额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC12V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG41/B1柴油机品牌潍柴型号WP2.3D40E200功率（kW）40额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）89/92燃油系统机械泵调速方式电子调速排气量（L） 2.3机油容量（L）8.5防冻液容量（L）18启动方式DC12V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG41/B1发电机发电机品牌潍柴型号WHA-37.5-4/0.4额定功率（kW）30额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）54额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG41/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
柴油发电机组技术规格书1.柴油发电机组的安装及使用环境1.1柴油发电机组是用于市电电源中断后为重要负荷提供电源的备用供电电源，应为应急式柴油发电机组。
1.2柴油发电机组的规格：额定输出功率40KW（在年最高温度及湿度条件下），额定输出电流大于70A。
1.3 柴油发电机组的安装及使用环境：使用地点：慈溪市慈东滨海区。
安装位置：户内。
环境温度:在-19℃~+60℃范围内能正常工作。
环境湿度：在慈溪最高湿度的自然条件下能正常工作。
抗地震设防烈度为： 6度。
2.供货范围及要求：（包括且不限于以下设备及要求）2.1整套设备主要包含柴油引擎、发电机、控制系统及其配套系统。
整套设备应是国内知名品牌产品，有注册商标。
整套设备应是全新的，性能稳定、可靠耐用，具有自动应急启动、自动控制、信号远传（含控制）和现场手动启动及停机等功能。
柴油机可采用“东风康明斯柴油机”或性能更好的知名品牌产品，并配有涡轮增压、直流电动机启动、闭式水冷却系统、全自动电子调速和自动保护装置等，废气排放应不低于欧2标准。
发电机为欧美产进口或国内独资、合资产品，具有快速反应的无刷励磁系统、绝缘等级为H 级、自动电压调节。
配置的柴油发电机组应为技术水平先进的成熟产品，性能安全可靠，结构及零部件设计配置合理，易于调整和维修(在宁波应设有维修部)。
柴油发电设备应采用先进的节能技术，以达到在运行中节能的目的。
2.2柴油发电机组后备输出功率不小于额定输出功率的110％，供出电源为交流3PH/0.4KV/50Hz/cosø=0.8(滞后)/中性点直接接地/空载电压畸变率不大于5％。
2.3机组采用一体式结构，安装在同一公用底盘上，不容许采用现场组装的机组，底座采用高强度钢材制造，设有可供起吊及牵引装置。
发动机与发电机间必须由法兰作封闭式耦合。
机组需加设防震减震装置。
底盘适合于固定在业主提供的混凝土基础上。
2.4柴油发电机组应能满负荷连续运行24小时，1小时过负荷能力不小于10%。
1840KW康明斯柴油发电机组技术规格参数发电机组技术参数：生产厂商：上海藤岛实业有限公司品牌：藤岛机组型号：TDCK-1840GF稳态电压调整率：≤±0.5%额定功率：1840KW瞬态电压调整率：≤±15%额定功率因数：COSΦ=0.8（滞后）电压波动率：≤±0.5%额定输出电压：400V/230V电压波形失真度：≤5%额定电流：3312A电压稳定时间：≤1.5sec额定频率/转速：50Hz/1500rpm稳态频率调整率：≤±2%启动控制方式：电启动瞬态频率调整率：≤±5%满载燃油耗量：205g/kw/h频率稳定时间：≤3sec燃油牌号：（标准）0#轻柴油（常温）频率波动率（%）：≤±0.5%润滑油牌号：（标准）SAE15W／40噪声（LP1m）：100dB（A）外形尺寸（mm）：5800*2300*2600重量：13500KG柴油机技术参数：品牌：CUMMINS润滑油容量：212L型号：QSK60G13类型：四冲程，废气涡轮增压，直接喷射压燃式功率：2145KW冷却方式：自带风扇水箱强制闭式循环水冷却气缸数：16/V型调速方式：电子调速排气量：60L缸径*行程：159mm*190mm启动方式：DC24V电启动转速：1500rpm发电机技术参数：选配品牌：威克/斯坦福/马拉松防护等级：IP22发电机材质：纯铜接线方式：三相四线、Y型接法额定功率：1840KW调节方式：AVR（自动电压调节器）额定电压：400V/230V输出频率：50Hz绝缘等级：H级励磁方式：无刷自励磁发电机组标准配置如下：Ø直喷式内燃发动机（柴油）；Ø交流同步发电机（单轴承）；Ø适合环境40℃－50℃散热器水箱、皮带驱动冷却风扇、风扇安全护罩；Ø发电输出空气开关、标配控制屏；Ø机组钢制共用底座（含：机组减振橡胶垫）；Ø干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机；Ø启动蓄电池及蓄电池启动连接电缆；Ø工业用9dB消音器及连接用标准件Ø随机资料：柴油机及发电机原厂技术文件、发电机组说明书、合格证等。
XXXXXXX项目拖车式静音柴油发电机组技术规格书编制：审核：批准：编制单位（章）：XXXXX有限公司2022年月日一、机组概述柴油发电机组由柴油机、三相交流无刷同步发电机、控制屏、公共底盘、低噪音箱、拖车底盘等部件组成。
柴油机飞轮与发电机驱动端通过盘片式联轴器连接，外部通过柴油机飞轮罩壳与发电机的连接罩壳连接在一起，通过减震器共同安装在公共底盘上；控制屏镶嵌在发电机组棚体的一端，整个机组放置在低噪音棚体内部，机组为一体式结构，外观美观，结构紧凑。
便于用户移动安装、使用以及维护。
机组所配套的柴油机进气方式为涡轮增压中冷型柴油机，是四冲程、水冷、直列、直喷燃烧室高速柴油机，其转速为1500r/min，调速方式为电控ECU，启动方式为DC24V电启动。
机组配套2块150Ah蓄电池。
机组所配套的发电机为三相交流无刷同步发电机。
发电机为卧式、自励恒压、无刷交流同步发电机，无刷发电机采用旋转电枢式交流励磁发电机提供励磁功率，通过旋转整流器整流后提供给主发电机励磁绕组，该结构发电机电枢绕组与励磁绕组之间依靠旋转磁场传递功率，不存在机械接触部分，不会产生电火花，采用自动电压调节器控制电压，因此，发电机电压性能指标优良、运行可靠、维护简单，可满足用电要求较高的场合使用。
机组所配控制屏为封闭箱式，其主要功能是监视机组的工作状态，测量机组运行的电气参量，机组电压、频率等的调整，负载接通和断开的控制以及机组自动化功能的实现。
二、输出功率描述备用功率(限时运行功率LTP)定义：在商定标准的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组具有12h内过载10%运行1h的能力。
三、规范性引用文件柴油发电机组的设计、制造符合下列标准：ISO8528《往复式内燃交流发电机组》GB2820《工频柴油发电机通用技术条件》GB/T2820-1997《往复式内燃机驱动的交流发电机组》（GB/T2820.1—GB/T2820.6）GB/T2820-2002《往复式内燃机驱动的交流发电机组》（GB/T2820.7—GB/T2820.12）GB1105《内燃机台架性能实验方法》GB1859《内燃机噪声测定方法》GB/T2820.1～6-2009《内燃机驱动的交流发电组第1-6部分》GB/T2820.7～12-2002《内燃机驱动的交流发电组第7-12部分》JB/T8186-1999《工频柴油发电机组额定功率、电压及转速》GB/T50065-2011《交流电器装置的接地设计规范》JB/T8194-2001《内燃机电站名词术语》GB50054-2011《低压配电设计规范》GB755-2008《旋转电机定额和性能》GB1971-2006《旋转电机线段标志与旋转方向》GB/T1993-1993《旋转电机冷却方法》GB4208-2008《外壳防护等级（IP代码）》GB/T14598.8-2008《电器继电器第20部分：保护系统》GB/T50062-2008《电力装置的继电保护和自动装置设计规范》JB/T10303-2001《工频柴油发电机组技术条件》GB12786-2006《自动化内燃机电站通用技术条件》GB/T2819-1995《移动电站通用技术条件》GB/T3624-94《柴油发电机组安装质量要求》GB/T21428-2008《往复式内燃机驱动的发电机组安全性》GB20891-2014《非道路移动机械用柴油机排气污染物排放限值计测量方法（中国第三、四阶段）》DL/T6027《往复式内燃机性能标准基准状况,功率、燃油消耗和机油消耗的标定及试验方法》GB4712《自动化柴油发电机组分级要求》GB/T6072《往复式内燃机组性能》GB/T1859《往复式内燃机复设的空气噪声测量》GB50150《电气装置安装工程电气设备交接试验标准》GB50171《盘、柜及二次回路结线施工及验收规范》GB/T14824《发电机断路器通用技术条件》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
大连LNG项目接收站工程修正表目录1.概述 (4)1.1 范围 (4)1.2 供货商责任（卖方） (4)1.3 标准规范 (4)2.环境条件 (4)2.1 室外 (4)2.2 室内（无空调及采暖设备） (5)2.3 室内（有空调及采暖设备） (5)3.设计和结构 (5)3.1 概述 (5)3.2 柴油发电机组额定容量 (6)3.3 柴油发电机组的日常维护 (6)3.4 噪音 (6)3.5 排放 (6)3.6 辅助电源 (7)3.7 柴油发电机房 (7)4.检查和验收 (7)4.1 机组 (7)4.2 柴油机 (7)5.铭牌 (7)6.包装 (8)7.防腐要求 (8)8.供货商文件 (8)1.概述1.1范围本项目名称为大连LNG项目接收站工程，位于大连市大孤山半岛端部鲇鱼湾水域。
本规定包括了采购者(买方)对柴油发电机组的设计、材料、制造、检验、试验、包装和文件的最低要求。
1.2供货商责任（卖方）柴油发电机组的设计、材料、制造、检验及测试应为供货商特定的排他性责任, 供货商应遵守本询价书中包括的所有文件要求和良好的工程惯例。
供货商不应使用假设代替买方未提供的信息，供货商应从买方获得必要的信息。
供货商因缺少信息而提出的索赔是不能被接受的。
对于与本询价书要求不同，但实质上可为买方节约资金的设备或附件，供货商可作为一项选择内容将其列出。
这类选择内容应在供货商报价中单独列出且单独报价。
柴油发电机组应是符合本询价书要求的供货商的标准设计，并采用高质量的材料和一流的制作工艺。
附件应为能从市场上买得到的标准配件。
为了满足规定的条件和要求，在任何情况下，与本询价书所要求的内容保持一致而无偏差提出并不意味着免除供货商在该询价书范围之外所应承担的责任。
供货商应该在整个工作范围内执行基于ISO 9001:2000标准（或与之相当的标准）的质量管理体系。
供货商应允许买方或者其授权代表对供货商的工厂进行访问、检查、监督。
供货商应该向买方证明其安全管理系统和环保管理系统符合相关法律。
1.3标准规范供货商有责任确保所提供的柴油发电机组符合相关的中国国家标准和IEC标准，这些标准包括——但不局限于GB 12786、GB 7676、GB/T14598、GB50058-92、JGJ/T16-92、GBJ16-87、GB4208-1993、GB755-2000、GB1971-1980、GB10068-2000、GB10069.3-1988、GB13232-1991 、GB14711-1993、GB15703-1995、GB4942.1、GB997、GB9486-1988、GB14097-1999、GB14050-1993、IEC60034、IEC60072、IEC 60529等。
所有采用的标准均应为最新版本。
2.环境条件除非另有规定，设备要在下述环境中，按照正常使用条件的额定特性使用。
柴油发电机组安装于室内，无空调及采暖设备。
2.1室外最高设计温度: 35.3℃最低设计温度: -21.1℃海拔：小于1000m。
多年的平均相对湿度是67%。
空气中含有盐雾。
2.2室内（无空调及采暖设备）最高设计温度: 40℃最低设计温度: -21.1℃2.3室内（有空调及采暖设备）最高温度: 35℃最低设计温度: 5℃3.设计和结构3.1概述3.1.1参考文件如无特别说明，应使用最新版及其补充。
3.1.2柴油发电机组的额定值及其相关的附属设备应符合相关的数据表和单线图。
3.1.3柴油发电机组的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
3.1.4柴油发电机组内的各组件应符合他们各自的技术标准。
3.1.5柴油发电机组主要由柴油机、发电机、控制保护屏、油系统、以及必要的机组附件组成。
3.1.6柴油发电机组所在房间必须有良好通风系统，当柴油发电机组在额定负荷下运行时各部件的温升应相关规范的要求，同时在结构上采取措施，防止由于通风系统的存在而降低装置的安全性。
3.1.7选用高速柴油发电机组和无刷型自动励磁装置。
3.1.8发电机绝缘等级为H级。
3.1.9柴油发电机组的性能等级不应低于G2级，并应具有以下功能：1）自动维持准备运行状态。
机组应急起动和快速加载时的机油压力、机油温度、冷却水温度应符合相关标准规定。
2）自动起动和加载。
接自控或遥控指令或正常电源失电后，机组能自动起动并供电。
机组允许三次自动起动，每次启动时间8~12s，起动间隔5~10s。
第三次启动失败时，应发出起动失败的声光报警信号。
设有备用机组时，应能自动的将起动信号传递给备用机组。
机组自动起动的成功率不得低于98%，正常电源失电后恢复向负荷供电时间为8~20s。
3）自动停机。
接自控或遥控的停机指令后，机组应能自动停机；当电网恢复正常后，机组应能自动切换和自动停机，由电网向负载供电。
4）自动补给机组的燃油、机油，冷却水能够自动补充，机组起动用蓄电池自动充电。
日用油罐应能保证柴油发电机组至少24小时运行。
5）有过载、短路、过速度（或过频率）、冷却水温度过高、机油压力过低等保护装置，并根据需要过电压、欠电压、失电压、欠速度（或欠频率）、机油温度过高、起动空气压力过低、燃油箱油面过低、发电机绕组温度过高等方面的保护装置。
6）有表明正常运行或非正常运行的声光信号系统。
3.2柴油发电机组额定容量3.2.1柴油发电机组的功率是除去必要的独立辅助设备吸收的电功率之外的发电机端子处输出的有效功率。
3.2.2除非另有规定，柴油发电机组的功率定额是指在额定频率和在功率因数为0.8（滞后）下用kW表示的功率。
3.2.3柴油发电机组的额定功率是在标准基准条件下定义的，当运行条件不同于标准基准条件时，应根据需方提供的现场运行条件对定额进行修正，以便确定柴油发电机组的额定功率。
3.2.4柴油发电机组的长行功率应能满足所有应急负荷需要负荷（650kW）的供电。
3.2.5柴油发电机组的备用功率应能确保在最严格起动条件下，单台最大容量电动机起动时，发电机端子处电压不大于15%。
具体数据详见应急发电机负荷表。
3.2.6供货商应在询价阶段根据买方提供的应急负荷数据，提供柴油发电机组容量计算书。
在订货阶段，供货商应将柴油发电机组额定容量写入数据表，作为采购依据。
3.3柴油发电机组的日常维护3.3.1柴油发电机组将定期试运行，以检验其性能是否完好。
试运行过程中不与正常电源并网。
供货商（卖方）应在不损害柴油发电机性能且不影响正常生产的情况下，提出在日常维护中的试运行方案，并提供相关的设备（如果需要的话）。
3.4噪音3.4.1机组在满载时，噪音不大于85dB（在距机组周围1米处测量）。
3.5排放3.5.1当柴油发电机组运行时，产生的噪声、振动、热辐射、废气和电磁干扰等排放物均应符合现行环保法规。
3.6辅助电源3.6.1柴油发电机组采用直流24V电起动，柴油发电机组起动电源和控制电源共用24V蓄电池组。
蓄电池组由供货商成套供应。
3.7柴油发电机房3.7.1柴油发电机组安装于独立的建筑物内。
供货商应提供该建筑物的设计图纸。
4.检查和验收检查和验收应符合相关的国家标准，详细要求见检验计划。
检查和验收至少应包括以下内容：4.1机组1）外形和尺寸检查；2）功能测试；3）测量启动时间；以及测试对特定负荷的供电或卸载时，转速和电压的瞬态或稳态变化；4）负荷试验；5）噪音试验；6）振动试验；7）涂漆试验；4.2柴油机1）材料检验证书；2）运行试验；3）负荷试验；4）外形和尺寸检查；5.铭牌柴油发电机组及其所有元件和操作机构，均应有耐久、清晰的固定铭牌，铭牌材质应能防止气候条件的影响和腐蚀。
铭牌上至少应包括下列内容：柴油发电机组的铭牌，至少应包括以下内容：1）制造厂名称和商标；2）型号、名称和出厂序号；3）使用参数（额定电压、额定电流、额定短路开断及关合电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流）；4）设计等级；5）防护等级；6）出厂日期。
6.包装设备应有良好的内包装，设备的可动部分应扎牢或固定。
除内包装外还应有外包装，包装箱应符合相应的规定。
内、外包装的整体性能要满足装卸、固定、运输各环节的要求，并应具有防雨、防潮、防震、防损坏的措施，确保证设备运达现场的完好无损。
包装箱内应有：1）装箱单；2）设备合格证；3）设备技术说明书2份。
包装箱外应用不易褪色的醒目涂料标明下列内容：1）发货厂名2）货物的名称、型号和数量3）收货单位的名称、地址4）毛重5）包装箱的长、宽、高尺寸6）“此端向上”、“小心轻放”、“防潮”等运输及贮存时应注意的标志。
7.防腐要求根据相关的国家标准，在本规定的环境要求下，供货商应保证在要求的使用寿命内，不致因腐蚀而影响性能。
柴油发电机组表面涂不刺眼的颜色（详见数据表），油漆必须是同一型号的同一批产品。
8.供货商文件供货商应在报价中提供如下信息：1）在询价书中所有需要提供的文件；2）完成买方数据表；3）次级供货商清单；4）列出所有不符合询价书和标准规范要求的部分。
5）。
