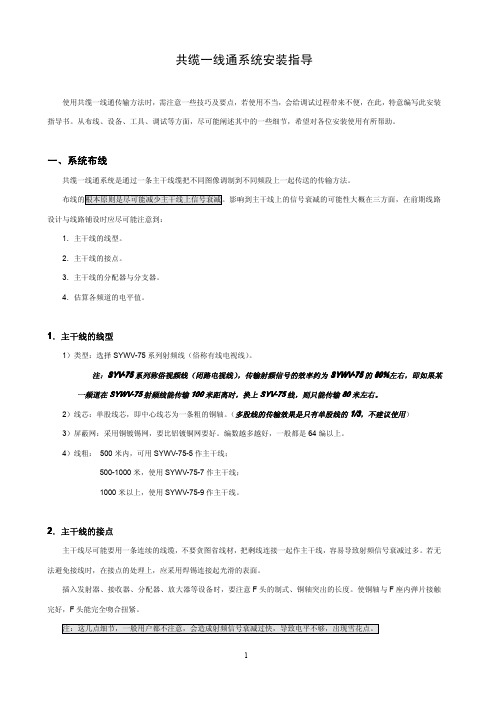

共缆一线通系统安装指导使用共缆一线通传输方法时,需注意一些技巧及要点,若使用不当,会给调试过程带来不便,在此,特意编写此安装指导书。
从布线、设备、工具、调试等方面,尽可能阐述其中的一些细节,希望对各位安装使用有所帮助。
一、系统布线共缆一线通系统是通过一条主干线缆把不同图像调制到不同频段上一起传送的传输方法。
布线的根本原则是尽可能减少主干线上信号衰减。
影响到主干线上的信号衰减的可能性大概在三方面,在前期线路设计与线路铺设时应尽可能注意到:1.主干线的线型。
2.主干线的接点。
3.主干线的分配器与分支器。
4.估算各频道的电平值。
1.主干线的线型1)类型:选择SYWV-75系列射频线(俗称有线电视线)。
注:SYV-75系列称俗视频线(闭路电视线),传输射频信号的效率约为SYWV-75的80%左右,即如果某一频道在SYWV-75射频线能传输100米距离时,换上SYV-75线,则只能传输80米左右。
2)线芯:单股线芯,即中心线芯为一条粗的铜轴。
(多股线的传输效果是只有单股线的1/3,不建议使用)3)屏蔽网:采用铜镀锡网,要比铝镀铜网要好。
编数越多越好,一般都是64编以上。
4)线粗:500米内,可用SYWV-75-5作主干线;500-1000米,使用SYWV-75-7作主干线;1000米以上,使用SYWV-75-9作主干线。
2.主干线的接点主干线尽可能要用一条连续的线缆,不要贪图省线材,把剩线连接一起作主干线,容易导致射频信号衰减过多。
若无法避免接线时,在接点的处理上,应采用焊锡连接起光滑的表面。
插入发射器、接收器、分配器、放大器等设备时,要注意F头的制式、铜轴突出的长度。
使铜轴与F座内弹片接触完好,F头能完全吻合扭紧。
注:这几点细节,一般用户都不注意,会造成射频信号衰减过快,导致电平不够,出现雪花点。
3.主干线的分配器与分支器主干线要尽可能减少衰减,所以要减少加在主干线上分配器(分支器)的数目与路数。
如下两种布线方式:(都传12路图像)A型为直线型布线B型为星型布线从两图可看到,A型方法,主干线上加入分配器有11个,最远处第1频道的电平值损耗,由分配器引起的就有38.5DB (3.5x11=38.5);而B型方法,中间只加入两个2分配与1个4分配,合计减弱14DB(3.5x2+7=14),电平衰减远远低于A型,两种方法传输到后面,B型的效果明显强于A型。
一线通(共缆)设备说明书一线通(共缆)介绍OURCOM奥康一线通(共缆)监控设备是专门针对视频监控而研发生产的,它利用可靠的有线电视网络传输技术来进行视频监控信号的传输。
OURCOM奥康一线通(共缆)监控系统具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。
采用一线通(共缆)监控的传输设备,可以将多路监控信号远传到几公里甚至更远,而且,传输图像的质量可以与光端机媲美,图像质量可达到4级以上,其明显的优势:1)传输距离远、传输质量高由于在OURCOM奥康一线通(共缆)发射器中采用了先进的处理中频处理、上变频技术,极好地补偿了高频同轴电缆对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始图像的亮度和色彩以及实时性,在传输距离达到几公里或更远时,图像信号基本无失真。
若采用中继高频放大的方式传输距离会达到几十公里。
2)布线简单、线缆利用率高一条同轴电缆可传送十多路监控信号。
布线组合不拘一格,可以采用总线、树型、星型多种结构将多点图像、控制集成一根电缆总线双向传输。
一线通(共缆)监控传输系统充分利用线缆资源空间,使布线结构大大简化,而且大大降低了布线成本及施工费用。
利用这套系统可以体会到一百多个监控点利用几根线传输带给您的便利,同时维护量及费用也骤然缩减。
3)强抗干扰、适用广泛载波高频传输方式能有效抑制共模干扰和电磁干扰,即使在电厂、煤矿等电磁环境恶劣环境也能保证图像质量。
4)扩充简单,平滑升级总线拓扑的结构,无须单独布线,临时增加摄像点时,仅需要添加一套一线通(共缆)设备及数十米的线材,不需要重新布线,涉及到庞大的施工费用及时间花费,就近处添加到主干线上即完成。
例如,原来一个20路的监控系统,需要监时添加3个摄像点,传统的作法,起码要花费三五天重新布线套管,而且,耗时耗功,而使用一线通(共缆)设备,估计1天时间就可以完成。
一线通(共缆)原理OURCOM奥康一线通(共缆)监控设备是根据有线电视的宽频传输原理研究开发的设备。
共缆一线通快速安装指导1、布线线型:同轴电缆,SYWV或SYV均可,其中轴跟丝网都是纯铜的SYWV线材性能最好。
在SYWV线材中有一类铜包钢或铜包铝线材,性价比高,使用在共缆一线通中较为常见。
线芯:中心铀为应为单股铜芯,不要使用多条铜丝扭成的铜芯。
多股芯的传输距离不到单芯的30%。
丝网:建议使用96编丝网,最低不要低于64编。
主干:建议使用SYWV系列75-7为主干线,分支线采用75-5线。
若传输距离不远(一般在300米内),主干亦可采用75-5线。
2、发射机安装顺序离接收机最远的地方,使用频道数最低的发射机,例如1频道;离接收机最近的地方,使用频道数最高的发射机,例如16频道。
原因:频道越低,衰减越少,传输距离越远,应放置在最远的位置上。
3、信号混合使用分配器或分支器频道信号之间的混合,或并入主干线,一定要使用分配器或分支器,不能直接焊接或使用三通连接,否则会出现图像模糊或是重影。
因为分配器与分支器共同点是都有较高的隔离度,能有效抑制相邻频道的相互影响,所以都可以使用在信号混合上。
分配器与分支器不同点是进口与出口的衰减值不一样。
分配器是IN口与OUT口之间的衰减值是一样的,而分支器中IN口与OUT口之间衰减值比分配器小一点,而BR口与OUT口之间的衰减值非常大(注意,IN口或是BR口都是相对于OUT口而言,BR 口与IN口之间不成关系)。
所以分支器也可用于强制降电平的作用。
两者使用的位置要根据现场环境决定,一般来说,共缆一线通在较远的地方会使用分配器,靠近放大器或是接收机时,会使用分支器来把近处的发射机的电平强制降下来,以实现电平均衡。
注意接线时分配器与分支器的接头位置:分配器:从发射机出来的线及最远处过来的主干线都接在OUT口上,而连接接收机的主干线是接到IN口上。
分支器:从发射机出来的线是接在BR口上,最远处发射机的主干线是接收OUT口上,连接接收机的主干线是接在IN口上。
混合器:从发射机出来的线及最远处过来的主干线都接在IN口上,而连接接收机的主干线是接到OUT 口上。
“重汽一线通”手机终端操作指南适用于V1.0build0015中国重汽集团有限公司二〇一一年七月目录1.1“酷派W711”1.1.1手机按键示意图1.1.2按键说明1.2“天语W606”1.2.1手机按键示意图1.2.2按键说明2手机设置2.1飞行模式2.2APN接入点2.3网络设置3运行“重汽一线通”4重汽一线通主要功能4.1系统升级4.2系统设置4.3系统登录4.4开启GPS功能4.5时间设置4.6信息采集4.7录像4.8拍照4.9查看媒体文件列表4.10文件删除4.11文件发送4.12申请报修单4.13远程诊断4.14应急报修单4.15应急报修单上传5外出服务5.1外出开始5.2轨迹与报修单的对应5.3外出取消5.4外出结束5.5二次外出6卫星数据查看7可疑数据判断依据7.1外出发起距离异常7.2外出结束距离异常7.3服务时限异常7.4返回服务站异常7.5GPS关闭异常7.6轨迹数据异常7.7绕路系数异常8其他注意事项8.1电池低电警报8.2关机对轨迹的影响8.3GPS信号不足8.4卫星通信提示9PC端上传9.1客户端下载9.2PC连接9.3打开USB存储9.4连接手机9.5信息描述10常见故障10.1常见问题与解决办法10.1.1故障:“信息缺失,请联系工作人员激活该账号”10.1.2故障:“网络被禁止!”10.1.3故障:“文件上传网络连接出错!”10.1.4故障:“文件上传服务器返回码错误:502”10.1.5故障:手机信号无“3G”或“H”符号,无法登陆系统10.1.6故障:“暂不支持资源下载”10.1.7故障:“检查版本网络连接出错”手机基本操作“酷派W711”手机按键示意图1.电源键2.菜单键3.Home键4.返回键5.手机音量键1.1.1按键说明电源键开机方法:长按“电源键”;关机方法:选择关机,手机关机;也可长按一段时间直接关机;锁屏:非锁屏界面短按锁屏,锁屏界面短按点亮背光。
中国重汽服务站一线通合并版说明文档工作流程图:一、概述重汽用户服务中心服务备件一线通合并后的主界面如下:该一线通(服务站版)为三个公司一线通合并版。
主界面同以前相比稍微做了一些改动:为方便特约服务站查看统计信息,添加了生产厂家选项。
选中后,下方显示的统计数据均为该生产厂家。
如图所示:由于卡车公司、商用车公司和特种车公司均统一实施《服务备件一线通》,我们就有了三个一线通服务站程序,这样给服务站的报单、升级和日常工作带来了大量烦琐的工作,也给我们日常的程序维护工作带来了麻烦。
为此,我们将3个公司的一线通进行整合,形成单独的一个程序模块。
合并后的一线通具有以下特征:1、界面:达到界面的统一,服务站可以利用一个程序对卡车公司、济南商用车公司和特种车公司的车辆进行报修和相关操作,避免了服务站操作的失误。
2、数据:对于服务站所报数据,我们利用程序从后台进行分割和辨认,修改保存至各自单独数据库中。
3、对于各公司单据,在界面中显示时分别以“K”,“S”,“T”来加以区分。
二、安装说明具体的安装说明如下:第一步:如果没有安装过 .Net framwork 2.0 ,首先要安装 .Net framwork 2.0下载地址:/soft/new2007/dotnetfx.exe第二步:安装 .Net framwork 2.0中文语言包。
下载地址:/soft/new2007/langpack.exe注意:此安装包“.Net framwork 2.0”与“中文语言包”是为服务备件一线通提供服务的,安装一次即可,升级一线通时无需再安装。
安装后无需任何配置。
第三步:下载安装《服务备件一线通服务站2007合并版》下载地址:/soft/fwz_all2007/yxt_fwzall.msi如果安装过程中出现无法安装的现象:试一下先安装windows install 3.1 下载地址:/soft/test/WindowsInstaller-KB893803-v2-x86.exe三、使用说明1、整车报修单填写模块:1.1、车辆档案信息首先,在车辆档案信息栏里填写保修卡号,填写完毕后回车,系统会根据所填写的保修卡来识别该报修车辆属厂家(所填写的保修卡号第一个字母为S的为商用车公司用车,第一个字母为T的为特种车公司用车,否则为卡车公司用车),并链接至该厂家数据库,以显示本车的一些固定信息,并根据该车辆的维修情况产生一个保修流水号。
台铃加密一线通仪表适配教程以台铃加密一线通仪表适配教程为标题的文章如下:一、引言随着物联网和智能化技术的快速发展,一线通仪表在工业自动化领域中扮演着重要的角色。
台铃加密一线通仪表是一种高安全性和可靠性的仪表设备,为用户提供了更加便捷和高效的数据采集和监控功能。
本文将介绍台铃加密一线通仪表的适配教程,帮助用户正确使用和配置该设备。
二、了解台铃加密一线通仪表台铃加密一线通仪表是一种基于物联网技术的智能仪表设备,具有高度的数据安全性和可靠性。
它采用了台铃独有的加密技术,保障了数据的传输和存储过程中的安全性,同时具备高速数据采集和实时监控的能力。
台铃加密一线通仪表可广泛应用于各种工业自动化场景,如生产线监控、设备运行状态监测等。
三、准备工作在开始使用台铃加密一线通仪表之前,我们需要进行一些准备工作。
首先,确保已经购买了合适的台铃加密一线通仪表设备,并且具备相应的通信接口和配套软件。
其次,确认所使用的电脑或服务器已经具备了网络连接和相应的操作系统环境。
最后,按照设备的说明书和相关文档,正确安装和配置所需的驱动程序和软件。
四、连接设备在准备工作完成后,我们需要将台铃加密一线通仪表与电脑或服务器进行连接。
根据设备的接口类型,选择合适的连接线缆,并将其插入仪表设备和电脑或服务器的对应接口上。
确保连接牢固可靠,并检查设备的指示灯是否正常亮起。
五、配置设备完成设备连接后,我们需要进行设备的配置工作。
首先,打开设备所配套的软件,并根据软件界面上的提示进行相应的设置。
通常需要配置设备的通信参数、数据采集间隔和数据存储路径等。
在进行配置时,需要根据具体的使用场景和需求进行相应的调整和设置。
六、测试设备配置设备完成后,我们需要进行设备的测试,以确保其正常工作。
在测试过程中,可以模拟相应的场景和数据,并观察设备的数据采集和传输情况。
同时,可以使用软件提供的监控和分析功能,对采集到的数据进行处理和展示。
如果测试结果正常,则说明设备已经成功适配并可以正常使用。
台铃加密一线通仪表适配教程一、引言随着科技的不断发展,一线通仪表在工业生产中起到了至关重要的作用。
而台铃加密一线通仪表作为一种高效、安全、可靠的设备,得到了广泛的应用。
本文将介绍台铃加密一线通仪表的适配教程,帮助读者更好地了解和使用该设备。
二、仪表适配前的准备工作在开始适配之前,我们需要明确一些准备工作。
首先,确保台铃加密一线通仪表已经购买并按照说明书进行正确安装。
其次,准备好与仪表适配所需的相关设备和材料。
最后,确保具备基本的电气和通信知识,以便更好地理解和操作仪表。
三、连接仪表与控制系统1. 将仪表的信号线连接到相应的输入输出端口。
根据需求,可以使用终端板或者其他适配器进行连接。
2. 确保连接的稳定性和可靠性,避免因为连接不良导致数据传输的错误或丢失。
四、配置仪表参数1. 进入仪表的配置界面,根据实际需求设置相应的参数。
包括通信协议、波特率、设备地址等。
2. 确保配置的参数与控制系统的要求相匹配,以确保数据的正确传输和解析。
五、测试仪表功能1. 在适配完成后,进行仪表功能测试,确保仪表能够正常工作。
2. 检查仪表的各项指标是否符合要求,如温度、压力等。
3. 如果发现异常情况,及时进行排查和修复,确保仪表正常工作。
六、优化设置1. 根据实际使用情况和需求,对仪表进行进一步的优化设置。
如调整采样频率、报警阈值等。
2. 不断监测和调整仪表的工作状态,确保其在最佳状态下运行。
七、故障排除1. 如果在使用过程中遇到故障,首先查看仪表的故障代码和报警信息,根据说明书进行初步判断。
2. 根据排除故障的步骤逐步进行排查,如检查电源供应是否稳定、信号线是否连接正确等。
3. 如果无法解决故障,及时与台铃客服联系,寻求技术支持和解决方案。
八、总结通过以上步骤,我们可以完成台铃加密一线通仪表的适配工作。
适配后的仪表能够与控制系统正常通信,并能够准确地采集和传输数据。
在使用过程中,我们需要不断优化设置和进行故障排除,以确保仪表的稳定运行。
共缆一线通快速安装指导
1、布线
线型:同轴电缆,SYWV或SYV均可,其中轴跟丝网都是纯铜的SYWV线材性能最好。
在SYWV线材中有一类铜包钢或铜包铝线材,性价比高,使用在共缆一线通中较为常见。
线芯:中心铀为应为单股铜芯,不要使用多条铜丝扭成的铜芯。
多股芯的传输距离不到单芯的30%。
丝网:建议使用96编丝网,最低不要低于64编。
主干:建议使用SYWV系列75-7为主干线,分支线采用75-5线。
若传输距离不远(一般在300米内),主干亦可采用75-5线。
2、发射机安装顺序
离接收机最远的地方,使用频道数最低的发射机,例如1频道;
离接收机最近的地方,使用频道数最高的发射机,例如16频道。
原因:频道越低,衰减越少,传输距离越远,应放置在最远的位置上。
3、信号混合使用分配器或分支器
频道信号之间的混合,或并入主干线,一定要使用分配器或分支器,不能直接焊接或使用三通连接,否则会出现图像模糊或是重影。
因为分配器与分支器共同点是都有较高的隔离度,能有效抑制相邻频道的相互影响,所以都可以使用在信号混合上。
分配器与分支器不同点是进口与出口的衰减值不一样。
分配器是IN口与OUT口之间的衰减值是一样的,而分支器中IN口与OUT口之间衰减值比分配器小一点,而BR口与OUT口之间的衰减值非常大(注意,IN口或是BR口都是相对于OUT口而言,BR 口与IN口之间不成关系)。
所以分支器也可用于强制降电平的作用。
两者使用的位置要根据现场环境决定,一般来说,共缆一线通在较远的地方会使用分配器,靠近放大器或是接收机时,会使用分支器来把近处的发射机的电平强制降下来,以实现电平均衡。
注意接线时分配器与分支器的接头位置:
分配器:从发射机出来的线及最远处过来的主干线都接在OUT口上,而连接接收机的主干线是接到IN口上。
分支器:从发射机出来的线是接在BR口上,最远处发射机的主干线是接收OUT口上,连接接收机
的主干线是接在IN口上。
混合器:从发射机出来的线及最远处过来的主干线都接在IN口上,而连接接收机的主干线是接到OUT 口上。
4、干线放大器要求
输入到干线放大器的所有频道的电平值应控制在75-80范围内,不能太低。
方法:先在主干线上通过场强仪找出一个接点,所有的频道中以电平值最低的频道为参考,只要它的电平值在75-80之内即可,然后把其它的高于80DB的发射机的电平降到75-80的范围内。
降电平方法有三种,1)在发射机上调节电平旋扭,可降20DB;2)加入衰减器;3)使用分支器。
从干线放大器输出的所有频道的电平值应控制在92-96范围内,不能太高。
方法:干线放大器内有两个旋扭,一个是ATTO(衰减器)可调节电平输出数值,另一个是SLO(均衡器)可实现各频道的输出电平值均衡。
通过这两个旋扭,可控制所有频道的输出值在92-96范围内,而且顺序应为低频道的数据在92开始,随着频道越高,输出数值应越大,不过,最高的频道的数值应在96以下。
干线放大器有两个输出口,主输出口跟输入口同在一条线上,辅助输出口衰减值比主输出口大,一般会少10DB。
5、接收机要求
使进入发射机的所有频道的电平值应均衡在一个范围内,最高电平与最低电平之间的差距不应超过10。
根据不同的接收机,有不同的电平范围值要求:
单路接收机:60-70DB 4路接收机:65-75DB 8路接收机:70-80DB 12、16路接收机:75-85DB
调节方法:
使用场强仪测量进入接收机的主干线,把所有频道的电平值记下来,找到最低电平值的频道作为参考。
达不到电平要求的,加干线放大器提升电平强度;
超过范围的,加衰减器来降低电平强度;
在范围之内的,把其它高于这个数值的发射机的电平,通过调节发射机电平降电平,或是在分支线上加衰减器,或是在接入主干线时换分支器来实现降该频道的电平。
6、注意接点部位
1)F头制作时,应注意保护丝网不要断开,且F头应充分接触丝网。
2)在室外或湿度较大的环境下,最好使用冷压型F头,其特点为抗丝网氧化、牢固、接触充分。
环境条件较好情况下,可以使用自旋式F头,其特别是制作简单、牢固、接触充分。
3)同轴线缆延长时,最好把铜轴焊接起来,接点圆滑;丝网相互叠平;外皮充分包裹,以防氧化。
4)室外露天连接时,应采用野外型设备,有效防水结构。
