光伏并网逆变器调试报告一、调试背景和目的二、调试内容1.输入电压稳定性测试：通过测试光伏数组的输出电压稳定性，以保证输入电压的稳定性满足系统要求。
2.输出电压调整测试：通过测试逆变器输出的交流电压，确保其稳定在设定范围内，并符合电网相关标准。
3.无功补偿测试：测试逆变器在正常工作状态下的无功补偿能力，以满足电网对无功功率的要求。
4.故障保护测试：测试逆变器在面临电网故障或其他异常情况时的保护功能，确认其能够迅速切断与电网的连接，保护逆变器和电网的安全。
5.并网稳定测试：通过长时间稳定运行测试，确保光伏并网逆变器能够稳定连接电网，并持续供电。
三、调试过程和结果1.输入电压稳定性测试：将光伏阵列连接到逆变器的直流输入端，测试并记录输入电压的波动情况。
结果显示，在正常工作条件下，输入电压波动在±5%之间，满足要求。
2.输出电压调整测试：逆变器正常工作后，通过调节输出电压设定值，检查逆变器的输出电压是否可以精确调节，并稳定在合理范围内。
测试结果显示，逆变器输出电压调整稳定在设定范围内，符合标准。
3.无功补偿测试：在有功功率输出正常的情况下，通过设定逆变器的无功功率输出，测试并记录逆变器的无功补偿能力。
测试结果表明逆变器能够按要求输出无功功率，并满足电网对无功功率的要求。
4.故障保护测试：模拟电网故障情况，并观察逆变器的保护功能是否正常工作。
测试结果表明，逆变器能够迅速切断电网连接，并保护自身及电网安全。
5.并网稳定测试：进行长时间运行测试，观察逆变器与电网的连接是否稳定，并记录运行情况。
测试结果显示，光伏并网逆变器与电网的连接稳定，持续供电。
四、结论经过以上调试，光伏并网逆变器的工作性能和安全可靠性得到了验证。
输入电压稳定性符合要求，输出电压调整和无功补偿能力满足标准要求，故障保护功能正常，且与电网连接稳定。
因此，该光伏并网逆变器可以投入正常使用，并满足设计要求和标准要求。
五、改进意见在调试过程中，我们发现一些细节可以进一步改进和优化。
3.5逆变器的安装、调试本项目逆变器的安装、调试严格按施工规范进行3.5.1施工准备（1）材料要求:箱体应有足够的机械强度, 周边平整无损伤, 油漆无二层板厚度不应小于1.5mm；箱内各种器具应安装牢固, 导线排列整齐、压接牢固；有产品合格证明书（证）。
（2）配电箱、盘安装所用配件均采用镀锌材料。
（3）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证明书（证）。
（4）其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框, 软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。
应符合设计要求。
3.5.2主要机具度量工具: 石笔、钢卷尺、水平尺等。
手锤、钢锯、锯条、扁锉、圆锉、剥线钳、尖嘴钳、液压钳、活动板手、锡锅、喷灯、锡条等。
手电钻、钻头、发电机、兆欧表、万用表、平口改锥和梅花改锥、梯子、高凳、开孔器等。
3.5.3施工作业条件（1）方阵支架已安装完成（2）方阵组件已安装完成。
3.5.4组串式逆变器施工安装操作（1）箱体定位螺栓固定盘面组装（2）逆变器应安装在安全、干燥、易操作的位置。
（3）明装逆变器配电盘当砖墙时应采用金属膨胀螺栓固定, 当为彩板房时应采用加长螺栓穿墙固定。
（4）逆变器作好明显可靠的接地；导线引出面板时, 面板线孔应光滑无毛刺；金属面板应装设绝缘保护套。
（5）逆变器外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。
（6）逆变器配线排列整齐, 并绑扎成束；在活动部位应固定；盘面引出及引进的导线应留有适当余度, 以便于检修。
（7）导线剥削处不应伤线芯或线芯过长；导线压头应牢固可靠；多股导线不应盘圈压接, 应加装接线端子, 必须采用穿孔顶丝压接时, 多股导线应压接后再搪锡, 不得减少导线股数。
（8）逆变器的盘面上安装的各种刀闸及自动开关等, 当处于断路状态时, 刀片可动部分不应带电（特殊情况除外）。
（9）垂直装设的刀闸及熔断器等电器上端接电源, 下端接负荷；横装者左侧（面对盘面）接电源, 右侧接负荷。
光伏并网逆变器调试报告一、调试目的本次调试的目的是对光伏并网逆变器进行功能和性能的检测和调试，确保逆变器能够稳定可靠地并网运行。
二、调试内容1.逆变器基本功能测试：包括开关机功能、并网检测功能、电压、电流和功率测量功能等的正常运行。
2.并网稳定性测试：逆变器在并网运行状态下，检测其稳定性和响应时间，确认逆变器在电网波动和故障情况下能够快速正确响应并保持稳定运行。
3.微网模式调试：如果逆变器支持微网模式，需要对其进行微网模式下的调试和测试。
4.故障保护功能调试：测试逆变器在过载、过温、短路等异常情况下的保护功能是否能够正常工作。
三、调试步骤和方法1.准备工作：检查逆变器和并网电网的接线是否正确，确认逆变器的参数设置与实际情况相匹配。
2.开关机测试：首先测试逆变器的开关机功能，通过操作逆变器的开关机按钮或遥控器，检测逆变器的开关机状态是否正常，并观察逆变器显示面板上的相应提示。
3.并网检测测试：在逆变器正常开机后，测试逆变器的并网检测功能。
可以通过局部模拟并网的方式进行测试，确认逆变器能够准确检测到电网的状态并进行相应的并网操作。
4.电压、电流和功率测量测试：通过接入电压、电流和功率仪器，测量逆变器输入和输出的电压、电流和功率，确保测量值在合理范围内，与逆变器显示面板上的数值保持一致。
5.并网稳定性测试：通过模拟电网的电压波动或短暂故障，观察逆变器的响应时间和稳定性。
检测逆变器能否在电网异常情况下自动切断输出、保护系统和设备的安全。
6.微网模式调试：如果逆变器具备微网模式功能，可以通过局部模拟微网的方式进行测试，确认逆变器在微网模式下的运行和切换是否正常。
7.故障保护功能测试：通过人为制造过载、过温、短路等异常情况，测试逆变器的保护功能是否能够及时触发，切断输出并保护系统设备的安全。
四、调试结果及分析在调试过程中，逆变器的基本功能和性能测试都能正常运行，包括开关机、并网检测、电压电流功率测量等功能。
并网调试施工方案一、引言并网调试是指将光伏发电系统并入电网运行，并保证电网和光伏发电系统的安全稳定运行。
本文档旨在提供一个详细的并网调试施工方案，包括调试前的准备工作、调试步骤以及调试后的检测与优化。
二、调试前的准备工作2.1 设备检查在开始并网调试之前，必须对所有设备进行全面的检查，以确保其操作正常且符合相关的安全规定。
包括但不限于：•光伏发电系统的组件（太阳能电池板、逆变器等）是否正常工作；•电网设备（变压器、开关设备等）是否安装完好且无损坏；•控制系统和通信设备是否正常运行。
2.2 安全管理安全是并网调试中最重要的一环。
在进行并网调试前，必须确保所有工作人员理解并适应安全管理要求。
以下是一些常见的安全措施：•工作人员必须佩戴符合规定的个人防护装备；•确保合适的安全警示标志和隔离措施；•制定应急预案，以应对可能发生的事故。
2.3 调试步骤和计划在进行并网调试前，需要编制一份详细的调试计划，包括以下步骤：1.检查光伏发电系统的组件是否就位并连接正确；2.检查电网设备的接线和参数设置；3.检查控制系统和通信设备的连接和设置；4.进行初步的功能测试和参数设置；5.进行安全测试和故障恢复测试；6.进行调试参数的优化；7.进行最后的接入测试。
三、并网调试步骤3.1 初始参数设置在进行并网调试之前，需要对光伏发电系统的电压、频率、功率因数等参数进行初步设置。
这些参数应根据电网要求进行调整。
3.2 电流限制设置为了保护电网和光伏发电系统的安全运行，需要在逆变器中设置合适的电流限制。
这样可以防止电流过载，并避免对电网造成影响。
3.3 并网运行测试在完成上述参数设置后，可以进行并网运行测试。
此测试过程中需要监测光伏发电系统的输出功率、电压和电流，并确保其与电网的负载匹配。
3.4 故障恢复测试在并网运行测试过程中，需要模拟故障并测试系统的故障恢复能力。
例如，人为断开光伏发电系统与电网的连接，并观察逆变器的故障检测和恢复过程。
分布式光伏并网工程调试报告尊敬的领导：我方于XX年月日接到地光伏并网工程调试任务，现将调试过程和结果报告如下：一、调试概述本次调试任务是针对地分布式光伏并网工程进行的，主要内容包括光伏组件的安装调试、逆变器的设置和并网调试等。
二、调试过程1.光伏组件安装调试根据工程设计图纸，我们按照标准流程进行了光伏组件的安装调试工作。
首先在屋顶结构上安装支架，然后将光伏组件连接到支架上。
在连接过程中，我们严格按照接线图进行线缆的连接，确保安全可靠。
安装完成后，我们对光伏组件进行了外观检查，确保没有损坏或质量问题。
2.逆变器设置调试逆变器是将光伏组件产生的直流电转换成交流电的设备，在调试过程中，我们首先根据光伏组件的特性，设置了逆变器的工作参数，如最大功率点追踪等。
然后，我们连接逆变器与光伏组件之间的电缆，确保连接良好。
接着，我们对逆变器进行了开机测试，确保逆变器正常工作。
3.并网调试并网是将光伏发电系统与电力系统进行连接，并将光伏发电的电能注入电力系统中。
为了确保安全和正常运行，我们在并网调试过程中进行了以下步骤：（1）根据电力系统的工作要求，设置逆变器的并网参数，如频率、电压等。
（2）连接逆变器和电力系统之间的电缆，确保连接牢固可靠。
（3）进行并网测试，观察并记录逆变器的运行状态、电压和电流等参数。
（4）对逆变器进行性能测试，如功率因数、效率等。
（5）进行系统的保护和故障检测测试，确保系统的安全性和可靠性。
（6）完成以上步骤后，向相关部门进行申请并正式并网。
三、调试结果经过我们的努力，光伏并网工程调试工作取得了圆满成功。
根据测试结果，光伏组件表现出良好的发电效果，功率输出稳定，无异常情况。
逆变器工作正常，通过测试的相关参数均符合规定要求。
并网测试中，光伏系统成功地注入到电力系统中，实现了发电与供电的无缝衔接。
四、存在问题及建议在调试过程中，我们发现了一些问题，并提出如下建议：1.一些光伏组件存在破损和老化的情况，建议在后期及时更换，以保证系统的长期稳定运行。
逆变器并网流程及异常处理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、逆变器并网流程1. 安装与调试确保逆变器已正确安装在合适的位置，并连接到太阳能电池板和电网。
用户手册光伏并网逆变器SMT系列（25-60kW）版权声明用户手册 V1.4-2023-07-20因产品版本升级或其他原因，文档内容会不定期进行更新，如无特殊约定，文档内容不可取代产品标签或用户手册中的安全注意事项。
文档中的所有描述仅作为使用指导。
以及本手册中使用的其他GOODWE商标归固德威技术股份有限公司所有。
本手册中提及的所有其他商标或注册商标归其各自所有者所有。
商标授权注意未经固德威技术股份有限公司授权，本手册所有内容不得以任何形式复制、传播或上传至公共网络等第三方平台。
版权所有©固德威技术股份有限公司 2023。
保留所有权利。
目录用户手册 V1.4-2023-07-20目录1 前言 (1)1.1 适用产品 (1)1.2 适用人员 (1)1.3 符号定义 (2)1.4 版本记录 (2)2 安全注意事项 (3)2.1 通用安全 (3)2.2 直流侧 (3)2.3 交流侧 (3)2.4 逆变器 (4)2.5 人员要求 (4)3 产品介绍 (5)3.1 应用场景 (5)3.2 电路框图 (5)3.3 支持的电网形式 (7)3.4 外观说明 (8)3.4.1 外观介绍 (8)3.4.2 尺寸 (8)3.4.3 指示灯 (9)3.4.4 铭牌说明 (10)4 设备检查与存储 (11)4.1 签收前检查 (11)4.2 交付件 (11)4.3 设备存储 (12)5 安装 (13)5.1 安装要求 (13)5.2 安装逆变器 (16)5.2.1 搬运逆变器 (16)5.2.2 安装逆变器 (16)6 电气连接 (19)用户手册 V1.4-2023-07-20目录6.2 连接保护地线 (19)6.3 连接直流输入线 (20)6.4 连接交流输出线 (23)6.5 通信连接 (26)6.5.1 连接通信线 (26)6.5.2 安装通讯模块 （可选） (29)6.5.3 开启终端电阻拨码开关 (29)7 设备试运行 (30)7.1 上电前检查 (30)7.2 设备上电 (30)8 系统调测 (31)8.1 指示灯与按键介绍 (31)8.2 通过显示屏设置逆变器参数 (31)8.2.3 一级菜单 (33)8.2.4 系统设置 (35)8.3 通过APP设置逆变器参数 (40)8.4 小固云窗进行电站监控 (40)9 系统维护 (41)9.1 逆变器下电 (41)9.2 拆除逆变器 (41)9.3 报废逆变器 (41)9.4 故障处理 (41)9.5 定期维护 (43)10 技术数据 (44)用户手册 V1.4-2023-07-2001 前言1 前言1.1 适用产品本文档主要介绍了逆变器的产品信息、安装接线、配置调测、故障排查及维护内容。

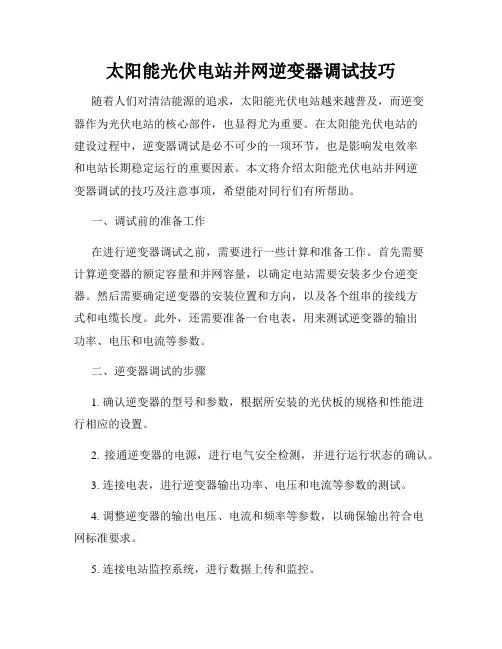

太阳能光伏电站并网逆变器调试技巧随着人们对清洁能源的追求，太阳能光伏电站越来越普及，而逆变器作为光伏电站的核心部件，也显得尤为重要。
