热敏电阻温度计设计实验报告热敏电阻温度计设计实验报告引言：温度是我们日常生活中非常重要的一个物理量，它直接影响着我们的生活质量和健康状况。
因此，准确测量温度是科学研究和工程应用中的一个重要问题。
本文将介绍热敏电阻温度计的设计实验，通过实验验证其温度测量的准确性和稳定性。
一、热敏电阻的原理热敏电阻是一种电阻值随温度变化而变化的电阻元件。
其工作原理是基于材料的温度系数，即温度变化会导致材料电阻值的变化。
常见的热敏电阻材料有铂、镍、铜等。
在本实验中，我们选用了铂作为热敏电阻材料。
二、实验装置本实验使用了以下装置和元件：1. 热敏电阻：选用了铂热敏电阻，具有较高的灵敏度和稳定性。
2. 恒流源：为了保证热敏电阻上的电流恒定，我们使用了一个恒流源。
3. 电压表：用于测量热敏电阻两端的电压。
4. 温度控制装置：通过控制加热电流的大小，来控制热敏电阻的温度。
三、实验步骤1. 将热敏电阻连接到恒流源上，并将电压表连接到热敏电阻的两端。
2. 打开恒流源，并调整电流大小，使热敏电阻上的电流保持恒定。
3. 打开温度控制装置，并设置所需的温度。
4. 等待一段时间，直到热敏电阻的温度稳定下来。
5. 使用电压表测量热敏电阻两端的电压，并记录下来。
6. 将温度控制装置的温度调整到其他值，重复步骤4和5。
7. 根据测量结果绘制出热敏电阻的电阻-温度曲线。
四、实验结果与分析根据实验数据，我们绘制了热敏电阻的电阻-温度曲线。
从曲线可以看出，热敏电阻的电阻值随温度的升高而增加。
这符合热敏电阻的特性。
在实验中，我们还发现热敏电阻的灵敏度较高，即单位温度变化引起的电阻变化较大。
这使得热敏电阻在温度测量领域有着广泛的应用。
此外，我们还测试了热敏电阻的稳定性。
通过多次测量同一温度下的电压值，我们发现其变化范围较小，表明热敏电阻具有较好的稳定性。
五、实验误差分析在实验过程中，可能存在一些误差来源，如电流源的漂移、电压表的测量误差等。
这些误差可能会对实验结果产生一定的影响。

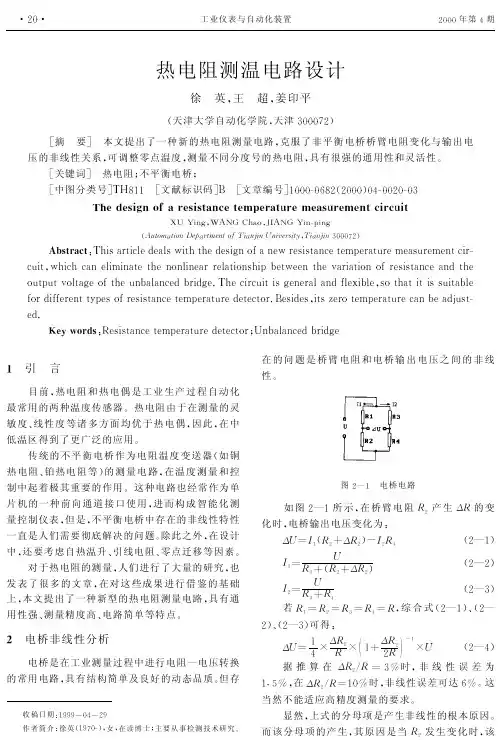

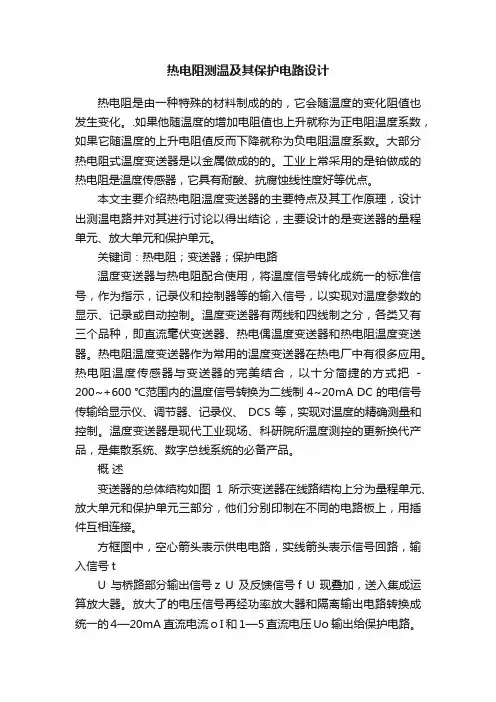

热电阻测温及其保护电路设计热电阻是由一种特殊的材料制成的的，它会随温度的变化阻值也发生变化。
.如果他随温度的增加电阻值也上升就称为正电阻温度系数，如果它随温度的上升电阻值反而下降就称为负电阻温度系数。
大部分热电阻式温度变送器是以金属做成的的。
工业上常采用的是铂做成的热电阻是温度传感器，它具有耐酸、抗腐蚀线性度好等优点。
本文主要介绍热电阻温度变送器的主要特点及其工作原理，设计出测温电路并对其进行讨论以得出结论，主要设计的是变送器的量程单元、放大单元和保护单元。
关键词：热电阻；变送器；保护电路温度变送器与热电阻配合使用，将温度信号转化成统一的标准信号，作为指示，记录仪和控制器等的输入信号，以实现对温度参数的显示、记录或自动控制。
温度变送器有两线和四线制之分，各类又有三个品种，即直流毫伏变送器、热电偶温度变送器和热电阻温度变送器。
热电阻温度变送器作为常用的温度变送器在热电厂中有很多应用。
热电阻温度传感器与变送器的完美结合，以十分简捷的方式把-200~+600 ℃范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。
温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
概述变送器的总体结构如图1所示变送器在线路结构上分为量程单元、放大单元和保护单元三部分，他们分别印制在不同的电路板上，用插件互相连接。
方框图中，空心箭头表示供电电路，实线箭头表示信号回路，输入信号tU 与桥路部分输出信号z U 及反馈信号f U 现叠加，送入集成运算放大器。
放大了的电压信号再经功率放大器和隔离输出电路转换成统一的4—20mA 直流电流o I 和1—5直流电压Uo 输出给保护电路。
图1温度变送器结构方框图第一章放大单元工作原理1.1电压放大电路电压放大电路由集成运算放大器构成。
因为来自量程单元的输入信号很小，且放大电路采用直接耦合方式，故1IC 对温度漂移必须加以限制。
实验三热电阻测温性能实验1．实验目的：了解热电阻和热电偶测量温度的特性与应用。
2．基本原理：热电阻测温原理：利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
常用的热电阻有铂电阻和铜电阻。
铂电阻在0－630.74℃以内测温时，电阻Rt与温度t的关系为：Rt=Ro (1+At+Bt2)，其中，Ro是温度为0℃时的电阻。
本实验Ro＝100Ω。
A＝3.9684×10－2／℃，B＝－5.847×10－7／℃2，铂电阻采用三线连接，其中一端接二根引线主要为消除引线电阻对测量的影响。
热电偶测温原理：两种不同的导体或半导体组成闭合回路，当两接点分别置于两不同温度时，在回路中就会产生热电势，形成回路电流。
这种现象就是热电效应。
热电偶就是基于热电效应工作的。
温度高的接点就是工作端，将其置于被测温度场配以相应电路就可间接测得被测温度值。
3．需用器件与单元：①CSY-2000控制台上的：mV表、温度控制仪、直流稳压源+2V，+5V；②实验桌上的：温度源、热电偶（K型或E型）、Pt100热电阻、万用表、温度传感器实验模板、连接导线。
4．实验步骤及说明：(1)设置温度控制仪的各项参数并测量环境温度：用万用表欧姆档测出Pt100热电阻三根线，并将它的三个端点与主控台上的Pt100三个端点相连（一一对应）。
打开主控台上的电源开关、温度开关，温度控制仪开始工作。
根据附录一的说明，按下表设定温度控制仪的某些参数值，其余参数按附录一设置。
参数设置完成后，PV显示的温度即为环境温度，记录到表4-1中。
注意：测量环境温度时，热电阻不要插入温度源。
（2）连接电路：关闭主控台上的温度开关、电源开关，开始连接电路。
将温度源上的Pt100三个端点与主控台上的Pt100三个端点相连（一一对应），作为标准温度读数。
将温度源上的风扇电源24V与主控台上风扇源的24V相连。
电子设计大赛论文（B组）热敏电阻测温电路设计第三十组K3队组队成员：顾代辉黄龑罗程2010年5月23日摘要：科技发展，很多工业化的生产都需要温度测量，这使得温度测量仪器变成一个很重要的东西。
下面我们将题目所给的温度测量电路进行分析和改动设计。
题目所给图是一个在工业场合的温度测量系统，采用RTD 电阻温度检测器。
通过分析可知，ref R 两端分到的电压即为ref V ,Vo3输出的电压即为NTC 两段分到的电压。
而要求我们设计的电路所用的是NTC 负温度系数热敏电阻器。
题目要求我们将电流产生电路的电流控制在0.1m A 。
这里我们简单的将r ef R 改成25k 。
对于滤波电路，我们设计各个参数使得其截至频率在100Hz 左右，就能滤掉1000HZ 的干扰信号；对于基准源，我们都用基本的连接方法，输出电压为2.5V ；对于稳压管，输出电压为恒定的5V ；对于串口连接，我们用到MAX232芯片其中一个接口，与单片机的RXD/TXD 连接传输数据。
关键词：温度传感器 A VR 串口显示I ．电路分析（1）电流产生电路分析：首先对于运放A1，由虚短和虚断，可知111211120V V II === 有：11212210O V V V R R --= 可解得：1121122=O V V V =即第一个运放功能为将信号放大两倍。
对于运放A2,同理，有212221220V V I I ===有:221O V V =可见，运放A2是一个电压跟随器。
又：24211234()2REF O REF O O V V R V V V V R R -⨯+=+=+ 11122O REF O V V V V ==+故：REF R 两端分到的电压为122R O REF REF O O REF V V V V V V V =-=+-=由此可见：REF R 两端分压恒为基准电压REF V ，只要基准电压和REF R 的值不变，则通过REF R 的电流REF REF V I R = 2.512.5mA k==为恒定值，该电路的作用为产生恒定电流。
基于PT100热电阻的简易温度测量仪摘要：本文首先简要介绍了铂电阻PT100的特性以及测温的方法，在此基础上阐述了基于PT100的温度测量系统设计。
在本设计中，是以铂电阻PT100作为温度传感器，采用恒流测温的方法，通过单片机进行控制，用放大器、A/D转换器进行温度信号的采集。
通过对电路的设计，减小了测量电路及PT100自身的误差，使温控精度在0℃～100℃范围内达到±0.1℃。
本文采用STC89C52RC单片机，TLC2543 A/D转换器，AD620放大器，铂电阻PT100及液晶系统，编写了相应的软件程序,使其实现温度及温度曲线的实时显示。
该系统的特点是：使用简便；测量精确、稳定、可靠；测量范围大；使用对象广。
关键词：PT100 单片机温度测量 AD620 TL431AbstractThis article briefly describes the characteristics of PT100 platinum resistance and temperature measurement method, on the basis it describes the design of temperature measurement system based on PT100. In this design, it is use a PT100 platinum resistance as temperature sensor, in order to acquisition the temperature signal, it use of constant-current temperature measurement method and use single-chip control, Amplifier, A / D converter. It can still improve the perform used two-wire temperature circuit and reduce the measurement eror. The temperature precision is reached ±0.1℃ between 0℃～100℃.The system contains SCM(STC89C52), analog to digital convert department (TLC2543), AD620 amplifier, PT100 platinum, LCD12864, write the corresponding software program to achieve real-time temperature display. The system is simple , accurate , stable and wide range. Keywords:PT100 MCU Temperature Measures AD620 TL431目录前言 (4)第一章方案设计与论证 (6)1.1 传感器的选择 (6)1.2 方案论证 (7)1.3 系统的工作原理 (8)1.4 系统框图 (9)第二章硬件设计 (9)2.1 PT100传感器特性和测温原理 (9)2.2 硬件框图以及简要原理概述 (11)2.3 恒流源模块测温模块设计方案 (11)2.4 信号放大模块 (12)2.5 A/D转换模块 (15)2.6 单片机控制电路 (18)2.7 显示模块 (19)第三章软件设计 (19)3.1系统总流程的设计 (19)3.2 主函数的设计 (20)3.3 温度转换流程图的设计 (21)3.4 显示流程图 (21)3.5 按键流程的设计 (22)第四章数据处理与性能分析 (23)4.1采集的数据及数据处理 (23)4.2 性能测试分析 (23)第五章结论与心得 (24)1 结论 (24)2 心得 (24)附录1 原理图 (25)附录2 元器件清单 (26)附录3 程序清单 (27)前言随着科技的发展和“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。
热电阻测温仪检测电路课程设计热电阻测温仪是一种常见的温度测量设备，利用热电阻的电阻与温度之间的关系来实现温度的测量。
它具有简单、精度高、响应快等优点，广泛应用于工业、科研、医疗等领域。
本课程设计旨在设计一个基于热电阻测温仪的温度检测电路，并结合相关理论知识进行实验验证。
一、设计目标和原理设计目标：设计一个精度高、稳定可靠的温度检测电路，能够测量介于-50~150°C范围内的温度，并能够实时显示温度数值。
原理介绍：热电阻测温仪原理是基于热电阻元件的电阻与温度之间的关系。
常见的热电阻元件有铂电阻（PT100、PT1000）、镍电阻（Ni100、Ni1000）等，根据不同材料的特性，构造相应的测温电路。
二、硬件设计1.选择热电阻元件：根据设计要求选择合适的热电阻元件，如PT100。
2.连接方式：将热电阻元件与电路板连接，通常使用3线或4线制连接。
其中3线制只需两根导线来接电阻元件，电阻线与导线线头焊接；4线制需要四根导线，两根用来接电阻元件，另外两根用来进行电流的测量。
3.扩散电阻：由于热电阻元件尺寸较小，为增加灵敏度，并消除受周围温度影响，可以使用金属盖片等进行扩散，使得热电阻元件能够更好地感应温度。
4.制作电路板：根据电路设计，制作相应的电路板。
三、电路设计1. PT100测温电路设计：选用PT100作为测温元件。
将PT100连接至电路板上，通过电流源（如电阻）提供恒定的电流，测量电阻两端电压，进而计算出温度数值。
2.信号放大电路设计：由于PT100的电阻变化很小，为了提高检测精度，需要设计相应的信号放大电路对电压进行放大。
3.温度传感器接口设计：为了方便与其他设备的连接，设计一个温度传感器接口，以便输出温度信号。
四、软件编程1.采集和处理温度数据：利用单片机或其他开发板，编写相应的程序对温度信号进行采集和处理，包括滤波、线性化、单位换算等操作。
2.数字显示：将处理后的温度数值通过数字显示模块进行实时显示。
热电阻测温系统设计一、方案设计 1、方案一设计一个恒流源通过Pt100 热电阻，通过检测Pt100 上电压的变化来换算出温度。
此方案由测温电路，电压放大电路，A/D 转换电路及LCD 显示电路组成，图1 方案一原理方框图2、方案二采用惠斯顿电桥，电桥的四个电阻中三个是恒定的，另一个用Pt100 热电阻，当Pt100电阻值变化时，测试端产生一个电势差，由此电势差换算出温度。
图2方案二原理图两种方案的区别只在于信号获取电路的不同，其原理上基本一致。
但是，方案一采用单片机实验电路比较复杂，测量麻烦，故本次设计我们采取方案二。
温度采集 信号调理 D A 转换 单片机 显示电源 温度 铂热电阻放大 电路 稳压 电路 结果二、传感器工作原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
下面以铂电阻温度传感器为例：Pt100 是电阻式温度传感器，测温的本质其实是测量传感器的电阻，通常是将电阻的变化转换成电压或电流等模拟信号，然后再将模拟信号转换成数字信号，再由处理器换算出相应温度。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即()[]010t t Rt Rt -+=α （1）式中，Rt 为温度t 时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值α为温度系数。
半导体热敏电阻的阻值和温度关系为：t e Rt B A = （2） 式中Rt 为温度为t 时的阻值；A 、B 取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50～300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200～500℃范围内的温度测量，其特点是测 量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
北京邮电大学电子电路综合设计实验课题名称：热电阻温度测量系统的设计与实现索引一、概要二、设计任务要求三、设计思路与总体结构图四、分块电路和总体电路的设计1、温度传感器电路设计2、集成三运放差分设计3、滤波器电路设计4、A/D转换与显示电路设计……….........五、功能说明 (9)六、实际测试数据七、所用元器件及测试仪表清单 (11)八、故障及问题分析九、实验总结与结论十、原理图及PCB板图十一、参考文献一、概要1.1、课题名称热电阻温度测量系统的设计与实现1.2、报告摘要为了实现利用热敏电阻测量系统温度，设计实验电路。
利用热电阻Pt100为温度测量单元，系统主要包括传感电路、放大电路、滤波电路、A/D转换电路和显示电路五个单元构成。
通过包含热敏电阻的电桥电路实现温度信号向电信号的转换，利用三运放差分电路实现放大差模信号抑制共模信号并通过二极管显示二进制数来显示温度值。
此电路可以定量的显示出温度的与A/D转换器输入电压的关系，再通过量化就可以实现温度测量的功能。
报告中首先给出设计目标和电路功能分析，然后讨论各级电路具体设计和原理图，最后总结本次实验并给出了电路图。
1.3、关键字测量温度热敏电阻差分放大低通滤波 A/D转换二、设计任务要求（1）了解掌握热电阻的特性和使用方法。
（2）了解数模转换电路的设计和实现方法。
（3）了解电子系统设计的方法和基本步骤。
（4）设计一个利用热电阻Pt100 为温度测量元件设计一个电子测温系统，用发光二极管显示A/D的输出状态，并模拟测温（实际上实验室给的是Pt300），用Altium Designer软件绘制完整的电路原理图（SCH）。
三、设计思路与总体结构图图1：热电阻温度测量的系统原理框图如图将系统划分为传感器电路、放大电路、滤波电路、A/D转换电路显示器和电源电路共六个单元。
传感器是由Pt100及若干精密电阻和电位器构成的电桥电路组成；放大器是有运放LM324构成仪表放大器，具有较高的共模抑制比和输入阻抗；滤波电路采用高精度OP07二阶低通有源滤波器；模数转换电路是用ADC0804进行设计，并利用NE555N产生频率为1KHz到1.3KHz的时钟信号来使数模转换电路实现实时同步；显示电路由发光二极管构成；电源电路采用变压器、稳压模块和整流桥等器件进行设计。
北京邮电大学电子电路综合设计实验课题名称：热电阻温度测量系统的设计与实现索引一、概要 (3)二、设计任务要求 (3)三、设计思路与总体结构图 (4)四、分块电路和总体电路的设计...................................... 错误!未定义书签。
1、温度传感器电路设计 (4)2、集成三运放差分设计 (5)3、滤波器电路设计 (6)4、A/D转换与显示电路设计 (7)五、功能说明 (9)六、实际测试数据 (9)七、所用元器件及测试仪表清单 (11)八、故障及问题分析 (11)九、实验总结与结论 (11)十、原理图及PCB板图 (12)十一、参考文献 (13)一、概要1.1、课题名称热电阻温度测量系统的设计与实现1.2、报告摘要为了实现利用热敏电阻测量系统温度，设计实验电路。
利用热电阻Pt100为温度测量单元，系统主要包括传感电路、放大电路、滤波电路、A/D转换电路和显示电路五个单元构成。
通过包含热敏电阻的电桥电路实现温度信号向电信号的转换，利用三运放差分电路实现放大差模信号抑制共模信号并通过二极管显示二进制数来显示温度值。
此电路可以定量的显示出温度的与A/D转换器输入电压的关系，再通过量化就可以实现温度测量的功能。
报告中首先给出设计目标和电路功能分析，然后讨论各级电路具体设计和原理图，最后总结本次实验并给出了电路图。
1.3、关键字测量温度热敏电阻差分放大低通滤波 A/D转换二、设计任务要求（1）了解掌握热电阻的特性和使用方法。
（2）了解数模转换电路的设计和实现方法。
（3）了解电子系统设计的方法和基本步骤。
（4）设计一个利用热电阻Pt100 为温度测量元件设计一个电子测温系统，用发光二极管显示A/D的输出状态，并模拟测温（实际上实验室给的是Pt300），用Altium Designer软件绘制完整的电路原理图（SCH）。
三、设计思路与总体结构图图1：热电阻温度测量的系统原理框图如图将系统划分为传感器电路、放大电路、滤波电路、A/D转换电路显示器和电源电路共六个单元。
传感器是由Pt100及若干精密电阻和电位器构成的电桥电路组成；放大器是有运放LM324构成仪表放大器，具有较高的共模抑制比和输入阻抗；滤波电路采用高精度OP07二阶低通有源滤波器；模数转换电路是用ADC0804进行设计，并利用NE555N产生频率为1KHz到1.3KHz的时钟信号来使数模转换电路实现实时同步；显示电路由发光二极管构成；电源电路采用变压器、稳压模块和整流桥等器件进行设计。
四、分块电路和总体电路的设计4.1、温度传感器电路设计4.1.1铂热电阻热电阻是利用温度变化是自身阻值随之变化的特性来测量温度的，工业上广泛的用于测量中低温区（-200℃—500℃）的温度。
铂热电阻在氧化性介质中，甚至在高温下，物理、化学性质都比较稳定，因此具有较好的稳定性和测量精度，主要用于高精度温度测量和标准测温装置中。
铂热电阻Pt100与温度的关系，在0—630.74℃以内为R t=C(1+At+Bt2)在-190-0以内为：R t=R0[1+At+Bt2+C(t−100)t3]式中Rt为t时的电阻值；R0是0时的电阻值；t为任意温度值；A、B、C 为分度系数，/o C，。
但是实际实验中的使用的是Pt300，而且根据在实验室的实际测量Pt300在20℃时是325Ω，而且其阻值随着温度的升高而降低。
4.1.2热电阻温度传感器的接入方式热电阻由于精度高、性能稳定等优点在工业测试中得到广泛应用。
流过热电阻的电流一般为4-5mA，不能过大，否则产生热量过多而导致影响测量精度。
因为热电阻的阻值很小，所以其测量误差与接线电阻有关。
为了降低导线电阻的影响，实际温度测量中常用电桥作为热电阻的测量电路，电桥接线法能精确地测量温度。
热敏电阻测量电路：图2：电桥接线法电阻电桥输出的电压信号反映了两个输出端之间的信号变化。
根据电路的基，只要满足∆R5≪本结构以及电路定理推导可得U o=U o2−U o1≈V cc R2∆R5(R2+R5)2R2+R5，电桥的输出电压与热电阻的变化量成正比，并且输出电压与∆R5之间是线性关系。
调试过程中，要求在零度的时候输出为0mV，在100-138.5时输出为25.67mV，所以取。
4.2集成三运放差分放大电路设计LM324N的三个运算放大器组合设计成一个仪表放大器。
这样就可以拥有较高的输入阻抗和共模抑制比，二级放大信号失真小，噪声和温漂的影响也被降到最低。
以下（图3）是用LM324N构成仪表运算放大器的电路图：图3：三运放差分放大器由电子电路基础中运放的分析方法，虚短、虚断理论可以推得：V o=R2R1(1+2RR w)(V I1−V I2)U2ALM324N和U2BLM324N构成放大电路的输入部分，而U2CLM324N为差分放大部分。
从整个电路来看，该电路具有输入阻抗高、共模抑制比高、温漂影响小和二级放大信号失真小等优点。
由于有Rw1是变阻器，故放大倍数可以调节，方便实验的进行，理论计算得到的放大倍数：88—224对上式进行分析讨论如下：(1)如果输入信号由差模信号和共模信号叠加组成，则在理想条件下（即理想的运放和放大器中对称的电阻元件），电路的共模抑制比可以达到无穷大；(2)如果输入是完全的共模信号，即令V I1=V I2=V COM，可以得到，这说明在差分U2ALM324N和U2BLM324N所构成的输入放大部分对共模信号没有任何的放大作用。
电路的调试与校准基本上与原理图一致，实际的放大倍数在调节中得到的放大倍数为90-200倍，与理论值的88-224基本相同，满足系统对于这一级放大倍数的要求。
4.3滤波器电路设计本系统中为了去掉50Hz信号和其他随机噪声的干扰，在对信号进行A/D 转换和显示之前对信号进行滤波。
从滤波效果和电路的实际应用来考虑，本滤波系统采用OP07设计了一个二阶压控电压源低通滤波电路，如图4所示：图4:二阶压控电压源低通滤波电路4.3.1通带电压放大倍数LPF的通带电压放大倍数就是在f=0时的输出电压与输入电压之比。
而对于直流信号而言，电路中的电容相当于开路，因此它的通带电压放大倍数就是同相比例电路的电压放大倍数即：A up=1+R fR1，进过简单的计算可以得出图4所示的滤波电路的传递函数为：A u(S)=A up1+(3−A up)sCR+(sCR)2上式表明电路的通带放大倍数应小于3，否则将有极点位于S的有半平面或虚轴上，导致电路不能稳定工作。
4.3.2频率特性令s=jω，并令，w0=2πf0=1RC，f=fo,可得Q=13−A up由二阶压控LPF的幅频特性可知，当Q=0.7时滤波效果最好，此时放大倍数为A up=1.57。
此二阶压控LPF的上截止频率为f0=7.96Hz。
4.4、A/D转换与显示电路设计模数转换电路采用ADC0804进行设计，显示电路采用发光二极管进行设计。
而NE555N振荡电路产生1KHz的脉冲信号触发ADC0804的WR完成模数转换操作。
ADC0804是分辨率为8位的逐次逼近型模数转换器，完成一次转换大约需要100us,输入电压是0-5V，引出端U REF是芯片内部电阻所用的基准电源电压，芯片电源电压是1/2，即2.5V。
如果要求基准电源电压的稳定度较高时，U REF也可由外部稳定度较高的电源提供。
CS为片选端，低电平有效。
RD、WR为读写控制端，低电平有效，在WR上升沿后约100us转换完成。
中断请求信号INTR输出自动变为低电平，RD=0，送出数字信号。
在RD的上升沿出现后INTR又自动变为高电平。
整个系统的显示电路就是由ADC0804的8为数字输出端各接一个发光二极管，通过发光二极管的亮灭就可以读出ADC0804输出的二进制数据，从而显示出测量结果。
图5：A/D转换器与NE555N4.5 Altium Designer绘制的全电路原理图：五、功能说明电桥电路将温度信号转化为电信号即电势差，设计电桥电路是为了减小导线电阻的影响，提高电路的灵敏度及精确度，设置合适的参数使得电桥的输出电压和热电阻的变化两成正比。
三运放差分放大器实现电压信号的放大（在此电路中实现反向放大），实验中我们小组统一设定放大倍数为130倍左右。
三运放差分放大器能很好的放大差模信号、抑制共模信号，减小电路本身产生的误差。
二阶压控电压源低通滤波电路能滤除干扰信号，防止电源等的干扰信号，并有一定的放大功能，实验中我们小组统一设定放大倍数为1.1左右。
NE555N震荡电路产生1kHz的脉冲信号触发ADC0804的WR完成A、D转换操作。
ADC0804用于将模拟信号转化为数字信号，并驱动二极管显示二进制数。
最终温度是用二极管的亮灭显示的，二极管亮表示“1”，灭表示“0”，8个二极管构成8位二进制数,实现0-100℃温度的测量。
六、实际测试数据由于存在多级电路，且参数要求严格，本实验实际搭建电路测试时，需要先分别调试A/D数模转换模块，差分放大模块，惠斯登电桥模块和滤波模块等各个模块，确认各模块都能实现各自功能后再接上进行最终的测试。
其中较难的是数模转换模块和电桥模块，其要求安装和调试精度高的同时对于加载的电流有严格要求，一般电流要在1mA左右，达到5mA时就有过热的危险。
数据记录与调试（测试条件为室温下经测量为15）：6.1、电压总体放大倍数正确显示室内的温度时，传感器电桥电路输出的差模电压大约在10mV左右，由于系统从传感器输出端到模数转换芯片输入端的放大倍数为140倍，故A/D模块输入端的电压大约在1.4V左右。
