国家电网公司农网10kV及以下工程标准化设计技术原则（讨论稿）国家电网公司农电部二○一○年四月批准审核孙建龙张子引校核李晋史京楠王辉编制孙松黄德屈广瑞许焕学廖剑波赵鹏涛李鹏夏胜祥吕艳李雪榜郭煜徐钟友冯驰目录1 技术原则概述 (1)1.1总则 (1)1.2主要设计标准、规程规范及规定 (2)1.3设计对象 (1)1.4运行管理模式...................................................... 错误！未定义书签。
1.5设计范围 (4)1.6设计深度 (5)1.7假定条件 (5)1.8 设备、材料选型原则 (6)2 10kV配电站 (7)2.1技术方案条件 (7)2.2分类说明 (7)2.3 10kV配电站标准化设计模块划分原则 (7)2.4电气一次部分 (8)2.5电气二次部分 (11)2.6土建部分 (13)3 10kV柱上变压器台 (15)3.1技术方案条件 (15)3.2分类说明 (16)3.3 10kV柱上变压器台标准化设计模块划分原则 (16)3.4电气一次部分 (17)3.5电气保护部分 (19)3.6标识 (19)3.7电杆及基础 (20)4 0.4kV电缆分支箱 (15)4.1技术方案条件 (20)4.2设计内容 (21)4.3设备选型 (21)4.4 结构与基础 (21)4.5标识 (21)4.6其他要求 (22)5 10kV柱上无功补偿装置 (20)5.1技术方案条件 (22)5.2分类说明 (23)5.3电气一次部分 (23)5.4电气保护部分 (24)5.5标识 (24)5.6电杆及基础 (24)6 10kV配电线路部分 .................................................... 错误！未定义书签。
6.1气象区.................................................................. 错误！未定义书签。

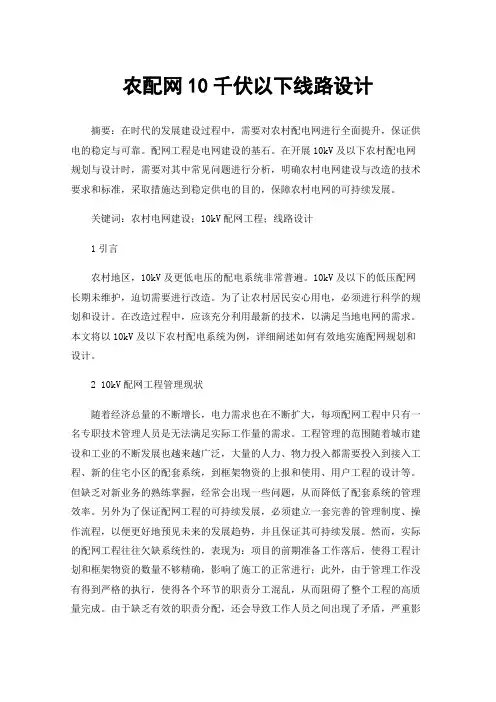

农配网10千伏以下线路设计摘要：在时代的发展建设过程中，需要对农村配电网进行全面提升，保证供电的稳定与可靠。
配网工程是电网建设的基石。
在开展10kV及以下农村配电网规划与设计时，需要对其中常见问题进行分析，明确农村电网建设与改造的技术要求和标准，采取措施达到稳定供电的目的，保障农村电网的可持续发展。
关键词：农村电网建设；10kV配网工程；线路设计1引言农村地区，10kV及更低电压的配电系统非常普遍。
10kV及以下的低压配网长期未维护，迫切需要进行改造。
为了让农村居民安心用电，必须进行科学的规划和设计。
在改造过程中，应该充分利用最新的技术，以满足当地电网的需求。
本文将以10kV及以下农村配电系统为例，详细阐述如何有效地实施配网规划和设计。
2 10kV配网工程管理现状随着经济总量的不断增长，电力需求也在不断扩大，每项配网工程中只有一名专职技术管理人员是无法满足实际工作量的需求。
工程管理的范围随着城市建设和工业的不断发展也越来越广泛，大量的人力、物力投入都需要投入到接入工程、新的住宅小区的配套系统，到框架物资的上报和使用、用户工程的设计等。
但缺乏对新业务的熟练掌握，经常会出现一些问题，从而降低了配套系统的管理效率。
另外为了保证配网工程的可持续发展，必须建立一套完善的管理制度、操作流程，以便更好地预见未来的发展趋势，并且保证其可持续发展。
然而，实际的配网工程往往欠缺系统性的，表现为：项目的前期准备工作落后，使得工程计划和框架物资的数量不够精确，影响了施工的正常进行；此外，由于管理工作没有得到严格的执行，使得各个环节的职责分工混乱，从而阻碍了整个工程的高质量完成。
由于缺乏有效的职责分配，还会导致工作人员之间出现了矛盾，严重影响到了工程质量和进度；此外，由于缺乏有效的物资管理、账目清算，以及结算不够及时，也会对工程进度造成一定影响。
3 10kV及以下农村配电网改造和设计要遵循的原则首先，要优化电网结构就要保证电网的整体布局的合理。

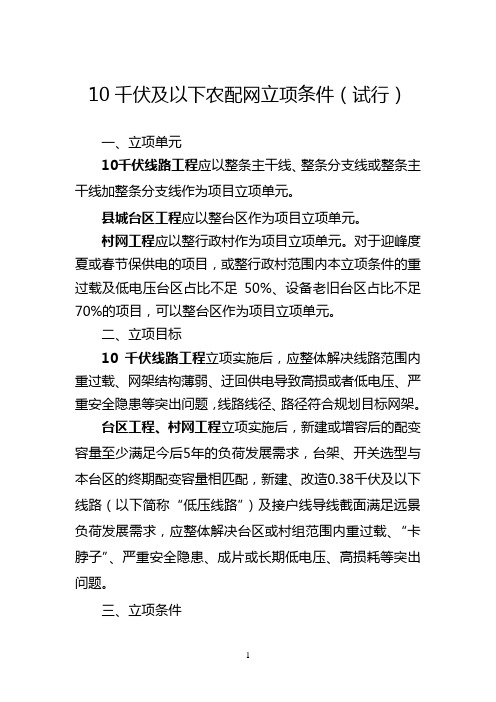

10千伏及以下农配网立项条件（试行）一、立项单元10千伏线路工程应以整条主干线、整条分支线或整条主干线加整条分支线作为项目立项单元。
县城台区工程应以整台区作为项目立项单元。
村网工程应以整行政村作为项目立项单元。
对于迎峰度夏或春节保供电的项目，或整行政村范围内本立项条件的重过载及低电压台区占比不足50%、设备老旧台区占比不足70%的项目，可以整台区作为项目立项单元。
二、立项目标10千伏线路工程立项实施后，应整体解决线路范围内重过载、网架结构薄弱、迂回供电导致高损或者低电压、严重安全隐患等突出问题，线路线径、路径符合规划目标网架。
台区工程、村网工程立项实施后，新建或增容后的配变容量至少满足今后5年的负荷发展需求，台架、开关选型与本台区的终期配变容量相匹配，新建、改造0.38千伏及以下线路（以下简称“低压线路”）及接户线导线截面满足远景负荷发展需求，应整体解决台区或村组范围内重过载、“卡脖子”、严重安全隐患、成片或长期低电压、高损耗等突出问题。
三、立项条件原则上纳入农配网基建投资立项的台区或村网工程应为扩展性项目（即包含配变新建、改造的项目）；无需新建、改造配变的单个台区，若其低压线路满足立项条件的改造需求大于1千米，或接户线、电表箱满足立项条件的改造需求大于10户，可按立项单元单独立项。
满足以下任意立项条件并提供相应佐证材料，可提报项目需求，编制项目需求成果（即单项工程可研）并提交评审。
（一）10千伏线路变电站配套1.新建、扩建变电站配套，解决配电网供电能力不足、安全隐患严重等突出问题的新建、改造10千伏线路。
申请立项，应提供新、扩建变电站项目相关资料、10千伏目标网架等佐证材料。
解决重过载2.正常运行方式下，主线（含出线电缆，下同）或支线年度最大负载率大于70%的10千伏线路。
申请立项，应提供配网一次接线图、调控数据平台负荷截图等佐证材料。
3.未来1-2年内，预计因负荷增长导致主线或支线最大负载率大于70%的10千伏线路。
农村10KV及以下配电网建设与改造一般技术要求及实施细则0916农村10KV及以下配电网建设与改造一般技术要求及实施细则0916一、概述农村10KV及以下配电网是指用于农村地区的电力输配电网，常规电压等级为10KV及以下。
为了提高农村电力供应质量和可靠性，需要对农村10KV及以下配电网进行建设和改造。
本文档旨在规范农村配电网建设和改造工作，确保工作的科学性和规范性。
二、建设与改造技术要求1.10KV配电网线路：线路选用硬导线导体，导线直径符合规定，线路跨越、穿越采取合理的技术措施，确保线路的安全性和可靠性。
线路的电缆和导线的绝缘层材料应符合国家标准，且绝缘电阻达到相应要求。
2.配电变压器：配电变压器应符合规定的技术指标，包括额定容量、额定电压、额定电流等。
变压器的接地和绝缘保护应符合国家电器安全标准。
3.配电开关设备：配电开关设备包括断路器、负荷开关等，应符合规定的技术指标，如额定电流、短路开断能力等。
开关设备的操作应方便、灵活，并且具有可靠的电气和机械性能。
4.配电自动化系统：配电自动化系统应采用现代化的技术手段，包括监测、控制、保护等功能。
系统应具备实时监测、远程控制、故障检测和智能化管理等特性。
5.通信设备：为了实现配电自动化系统的远程监控和控制功能，需要安装相应的通信设备。
通信设备的选型和布置应符合技术要求，确保通信的稳定性和可靠性。
三、实施细则1.建设与改造前的调查与设计：在进行配电网建设和改造之前，需要进行详细的调查和设计工作。
调查包括线路勘测、变压器容量计算、电流负荷测量等。
设计要满足电力需求、经济合理和安全可靠的要求。
2.施工工序与工艺：施工包括土建、线路、变压器、开关设备、自动化系统、通信设备等工程。
每个工序都有相应的工艺要求，施工人员要熟悉工艺要求，并按照要求进行施工。
3.施工质量控制：施工过程中应加强质量控制，包括材料质量和工程质量的控制。
材料应符合国家标准，工程细节应符合设计要求。

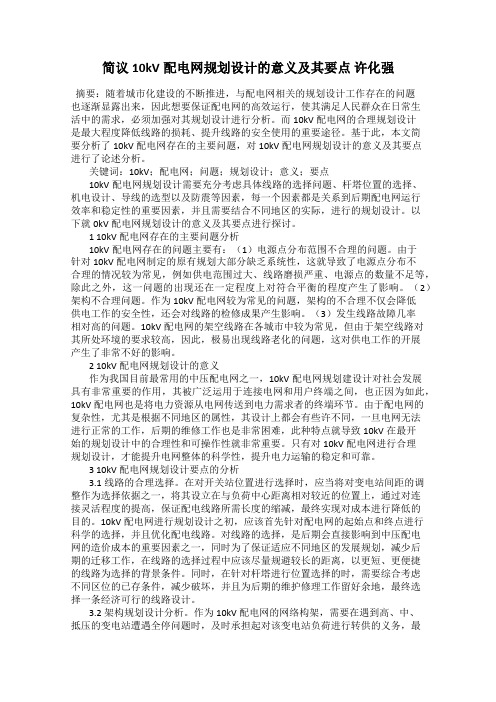

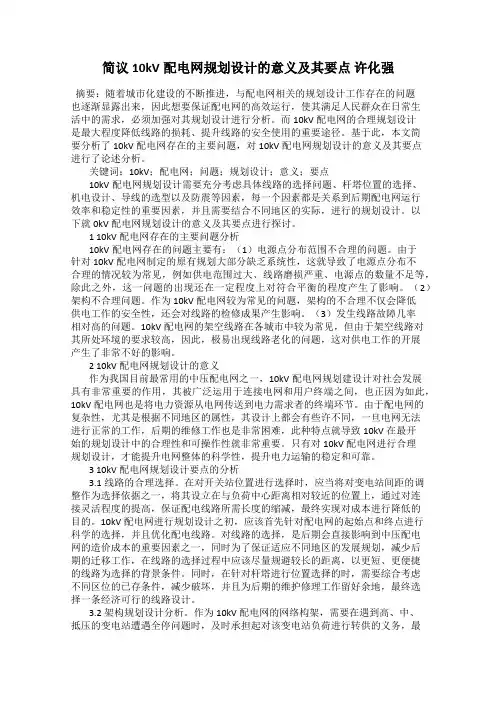

简议10kV配电网规划设计的意义及其要点许化强摘要：随着城市化建设的不断推进，与配电网相关的规划设计工作存在的问题也逐渐显露出来，因此想要保证配电网的高效运行，使其满足人民群众在日常生活中的需求，必须加强对其规划设计进行分析。
而10kV配电网的合理规划设计是最大程度降低线路的损耗、提升线路的安全使用的重要途径。
基于此，本文简要分析了10kV配电网存在的主要问题，对10kV配电网规划设计的意义及其要点进行了论述分析。
关键词：10kV；配电网；问题；规划设计；意义；要点10kV配电网规划设计需要充分考虑具体线路的选择问题、杆塔位置的选择、机电设计、导线的选型以及防震等因素，每一个因素都是关系到后期配电网运行效率和稳定性的重要因素，并且需要结合不同地区的实际，进行的规划设计。
以下就0kV配电网规划设计的意义及其要点进行探讨。
1 10kV配电网存在的主要问题分析10kV配电网存在的问题主要有：（1）电源点分布范围不合理的问题。
由于针对10kV配电网制定的原有规划大部分缺乏系统性，这就导致了电源点分布不合理的情况较为常见，例如供电范围过大、线路磨损严重、电源点的数量不足等，除此之外，这一问题的出现还在一定程度上对符合平衡的程度产生了影响。
（2）架构不合理问题。
作为10kV配电网较为常见的问题，架构的不合理不仅会降低供电工作的安全性，还会对线路的检修成果产生影响。
（3）发生线路故障几率相对高的问题。
10kV配电网的架空线路在各城市中较为常见，但由于架空线路对其所处环境的要求较高，因此，极易出现线路老化的问题，这对供电工作的开展产生了非常不好的影响。
2 10kV配电网规划设计的意义作为我国目前最常用的中压配电网之一，10kV配电网规划建设计对社会发展具有非常重要的作用，其被广泛运用于连接电网和用户终端之间，也正因为如此，10kV配电网也是将电力资源从电网传送到电力需求者的终端环节。
由于配电网的复杂性，尤其是根据不同地区的属性，其设计上都会有些许不同，一旦电网无法进行正常的工作，后期的维修工作也是非常困难，此种特点就导致10kV在最开始的规划设计中的合理性和可操作性就非常重要。

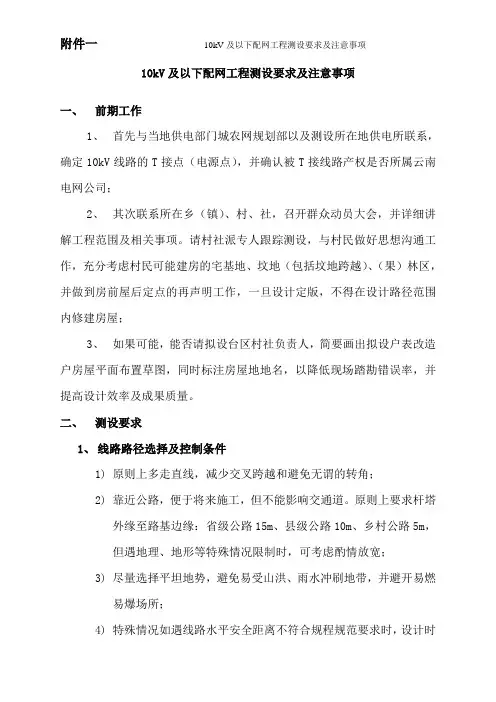

10kV及以下配网工程测设要求及注意事项一、前期工作1、首先与当地供电部门城农网规划部以及测设所在地供电所联系，确定10kV线路的T接点（电源点），并确认被T接线路产权是否所属云南电网公司；2、其次联系所在乡（镇）、村、社，召开群众动员大会，并详细讲解工程范围及相关事项。
请村社派专人跟踪测设，与村民做好思想沟通工作，充分考虑村民可能建房的宅基地、坟地（包括坟地跨越）、（果）林区，并做到房前屋后定点的再声明工作，一旦设计定版，不得在设计路径范围内修建房屋；3、如果可能，能否请拟设台区村社负责人，简要画出拟设户表改造户房屋平面布置草图，同时标注房屋地地名，以降低现场踏勘错误率，并提高设计效率及成果质量。
二、测设要求1、线路路径选择及控制条件1)原则上多走直线，减少交叉跨越和避免无谓的转角；2)靠近公路，便于将来施工，但不能影响交通道。
原则上要求杆塔外缘至路基边缘：省级公路15m、县级公路10m、乡村公路5m，但遇地理、地形等特殊情况限制时，可考虑酌情放宽；3)尽量选择平坦地势，避免易受山洪、雨水冲刷地带，并避开易燃易爆场所；4)特殊情况如遇线路水平安全距离不符合规程规范要求时，设计时应考虑使用绝缘线；5)在交叉跨越电力线路时，低电压等级线路必须在高电压等级线路下方；6)为保证供电质量，设计供电半径应尽量控制在600米范围内，特殊情况下可适当延长，但必须经辖区供电公司农网项目部同意，同时满足电压质量要求。
7)同一电杆横担层数不得超过三层（下户线横担除外）；8)10kV转角杆及转角耐张杆不得T接分支线（低压可酌情考虑）；2、杆型选择及设计要求1)设计杆型选择按统一提供的杆型要求选择，不得擅自更改或增加。
2)测设时在草图上必须标明转角方向及度数，做到草图与现场地理走向吻合，并在草图上标明南北指向。
由于目前农网台区设计深度及条件还不能达到使用仪器测量线路转角度数，为保证设计转角度数更接近现场线路真实转角度数，建议用以下两种方法测量转角度数：①量角器粗测法。
10kV及以下农村配电网规划及其设计摘要：当前，10kV及以下配电网在各大农村十分常见，急需改造。
在开展10kV及以下农村配电网规划与设计时，需要采取有效的电网结构达到稳定供电目的。
10kV及以下农村配电网的规划需要围绕农村发展建设进行，坚持做到以人为本，才能实现配网的成功改造。
关键词：10kV；农村配电网；规划；设计引言在农村，10kV及以下配网十分常见。
由于这些低压配网年久失修，亟待改造，因此，就需要对其进行科学的规划与设计，使农村当地人能够放心用电。
农村电网改造一直都是一个非常重要的课题。
在改造过程中，必须要融入先进的技术，使改造成果符合当地电网要求。
文章主要以10kV及以下农村配电为例，深入浅出探讨了如何进行配网的规划与设计。
一、10kV及以下农村配电网改造和设计要遵循的原则10kV及以下农村配电网在改造时，首先要注意电网的整体布局，这样才能实现电网结构的优化。
完成统一布局之前，先要进行整体的规划。
第二，如果是10kV线路，供电半径一般不能超过15千米；如果小于10kV，以0.4kV为例，供电半径一般不能小于0.5千米。
第三，如果供电半径过长，可考虑增加变压器布点以缩短过长的半径。
若是需要适当延长半径，则需保证当地的负荷不大，电压质量与线损有保证。
第四，电网改造工作需要结合当地的经济情况，考虑是否需要实现配网、调动自动化操作，是否要设置无人值班的变电站；如果经济不发达，可以考虑改进结构布局，优化设备。
第五，对农村配网进行改造的时候，要选择能量消耗较低的配电变压器，将原有的高消耗配电变压器全部换掉。
容量不必太大，布点密度可进一步增大，半径不宜过长[1]。
在农村配电网改造的过程中，要考虑用户数量与台区数量是否匹配的问题。
实际上，用户多、台区数量少的现象比比皆是。
配电变压器的平均容量非常小，超负荷运行现象十分常见，无法满足日益增长的与用电需求。
因此，在进行农村配网改造和设计的时候，需要重点对台区进行规划。
10kV农配网设计注意事项一、网架结构（一）10kV配电网10kV电网应实行分区分片供电，城市配网应构成“手拉手”环网结构,可通过架空、电缆或混合线路实现“N-1”,乡镇所在地采用环网型供电，农村地区采用辐射型供电方式,村屯台区可采用树干型供电方式.10kV电缆线路主环采用开闭所构成，通常由4～6台开闭所构成“手拉手"双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。
10kV架空线路按分段联络接线方式，一般不超过三分段三联络。
（二)低压配电网低压配电线路实行分区供电，要明确供电范围,避免配变之间交叉供电。
二、台区改造原则（一）台区低压0.38kV线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时,应校验末端电压满足质量要求。
（二）配电变压器应按“小容量、多布点”的原则进行配置。
农村住户分散地区,无三相动力用户时宜采用单相变压器，单相变压器容量不大于30kVA。
（三）台区改造,首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径,无法分割台区时再考虑更换变压器.(四）新增的公用配电变压器容量：城区的选用315kVA、500 kVA、630 kVA。
农村的选用50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。
(五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到30年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9型（1997年以前投产）及以下和国家明令淘汰高损耗配变.（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器;城郊、乡镇及农村地区的公用配电变压器宜选用台架变。
（七）非晶合金配变选用应符合以下原则:1。
城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2。
探讨１０ｋＶ及以下农村配电网规划与设计严㊀超摘㊀要：随着扶贫攻坚战的打响以及建设美丽乡村的政策出台，农村配电网建设的重要性也不言而喻㊂但是由于农村村庄分布零散以及对未来规划考虑不足，电网的优化与设计改造存在一定的难度㊂为了确保农村配电网的建设与改造能够到达预想的效果，文章就对１０ｋＶ及以下农村配电网规划与设计有关内容展开分析，以供参考㊂关键词：１０ｋＶ；农村配电网；规划与设计一㊁农村１０ｋＶ以下配电网现状分析农村１０ｋＶ配电网规划是我国电网规划重要组成部分，要结合电网发展情况进行整改㊂当前，虽然我国农村经济发展有了显著的提升，但是仍然存在经济发展不平衡的情况，特别是沿海地区，城镇发展水平极高，内陆地区的农村经济水平却比较落后，配电网管理受到现有政策以及区域发展不平衡等因素的影响，不能够做到统一配电管理㊂而且由于农村村落分布比较散落，在预设配电网管理时会受到很多外界因素的影响，预设管理难度大，需要结合线路管径以及农村实际发展情况进行统筹规划，避免设计不合理导致增加配电网的难度，影响村民的日常生活㊂另外，农村配电网由于使用的都是架高线路，特别容易受到自然因素以及人为因素的影响，一旦出现恶劣天气，就会对网络的安全性造成影响，所以一定要结合科学设计，在提高配置质量的基础上，对现有电网进行设计，兼顾农村用电的安全与稳定性，明确运维管理的相关事项，为村民打造智能配电网㊂二㊁农村１０ｋＶ以下配电网规划与设计原则第一，农村１０ｋＶ配电网规划设计前先要对规划区域的乡村进行实地考察，掌握当地的整体布局以及网络结构，保证新规划设计的农村配电网能够融入原有的电网体系中㊂第二，农村配电网的供电半径都有明确要求，０．４ｋＶ线路不能够大于０．５ｋｍ，１０ｋＶ线路不大于１５ｋｍ㊂第三，农村电网供电半径如果过长或者在经济较为发达的乡村地区可以增加变压器的布点，帮助缩短供电的半径㊂负荷密度小的地区，在保证电压质量合格以及电网无损的情况下可以适当延长㊂第四，在经济发达及有条件的地方，改造电网工作时可以进行调度自动化㊁配电自动化㊁变电站自动化等，将功能相结合，更方便工作人员远程管理㊂第五，农村配电变压器一定要按照 小容量㊁密布点㊁短半径 的原则进行改造㊂在电网新建区或改造区要尽量选择低损耗配电变压器㊂对于老旧的６４㊁７３系列的高能耗配电变压器要及时进行更换㊂更换的变压器容量以现有的负荷为基础，适当地留出空余的负荷容量㊂目前，我国乡村配电网规划与设计存在的最大的问题就是台区数量不充足，很多乡村一个台区需要容纳超过２００户的用户，有时甚至更多，结果导致配电变压器的均容量达不到１ｋＶ，有时候配电还会出现超负荷的问题，这给用户的生命财产安全埋下了隐患㊂所以必须要结合各台区的供电情况考虑，考虑到乡村内哪些时段用电负荷最大，哪些时段几乎零电负荷，这样才能够对配电台区进行合理布置，保证用电稳定㊂三㊁有关１０ｋＶ及以下农村配电网规划与设计措施（一）优化设备选型及技术标准１．合理优化１０ｋＶ中压架空线路选型要求如某农网地区属于Ｃ㊁Ｄ类地区，应以架空线架设为主，主干线应选用２４０ｍｍ２线径，而分支线应选用不低于７０ｍｍ２线径架空线㊂供电半径Ｃ类地区不宜超过５ｋｍ，Ｄ类地区不宜超过１５ｋｍ㊂２．合理优化配电变压器选型要求根据地区实际优化减少配变容量选型，如某农网地区采用台架式配变为主，箱式配变为辅，容量从１００ｋＶＡ ８００ｋＶＡ之间，而且应采用低损耗高效能的新型配电变压器㊂对于用电负荷低㊁用户零星分散且现有台区供电半径长的农村配变可试点应用１０ｋＶ单相变压器，具体配变容量可根据实际需要对变压器规划做出科学合理选择㊂３．合理优化０．４ｋＶ低压线路选型要求低压配电网结构应简单安全，宜采用以配电站为中心的放射型接线方式㊂以某农网地区为例，低压线路主干线应采用２４０ｍｍ２或１２０ｍｍ２铝芯绝缘线，支线使用不低于３５ｍｍ２铝芯绝缘线，部分县城农网地区可采用铜芯绝缘线㊂低压台区供电距离应满足线路末端电压质量要求，原则上农网地区Ｃ类不宜超过４００ｍ，Ｄ类不宜超过５００ｍ㊂（二）保障供电系统安全可靠农网地区地势恶劣，安全风险较多，保障农村配电网的安全性和可靠性也是规划设计过程中需着重考虑的关键因素㊂可以从以下几点展开㊂１．提升农网供电可靠性中压线路应积极促进线路环网，馈线组内线路应按典型接线模式设置联络点，每条馈线主干线联络点不超过２个，至少保证１个为末端联络㊂架空线主干线配网自动化开关每个分段以中压用户５户 ３０户，而且低压用户不超过２０００户为宜㊂供电线路的设计与选择要避免迂回供电，配变接入点的设置与选择要保证其合理性㊂２．保障农网供电安全性农网规划建设中应尽量避免对农田的占用，躲避自然灾害频发地区，在闹市和建筑密集区域可采用中压绝缘架空线㊂低压线路应全部采用绝缘架空线㊂线路走向应从负荷中心向四周辐射，而且架设离建筑物安全距离不足时需采取相应隔断措施提升供电安全性㊂四㊁结语想要做好农村低压电网改造要对低压电网有一定的了解，要科学合理地选择变压器容量，并为农村电网预留出５ １０年的电力负荷发展容量空间㊂要确保改造后的农村电网能够达到城乡电网的改造要求，政府要加大无功补偿力度，这样不仅可以节省电网投资还能够减少资源的浪费，提高电力网的传输能力，让农村的经济发展有着强有力的保障㊂参考文献：［１］周利强．农村配网供电可靠性及提高对策［Ｊ］．低碳世界，２０１７（３４）：８９－９０．作者简介：严超，江苏省宿迁三新服务公司沭阳县三新分公司塘沟供电所㊂２１２。

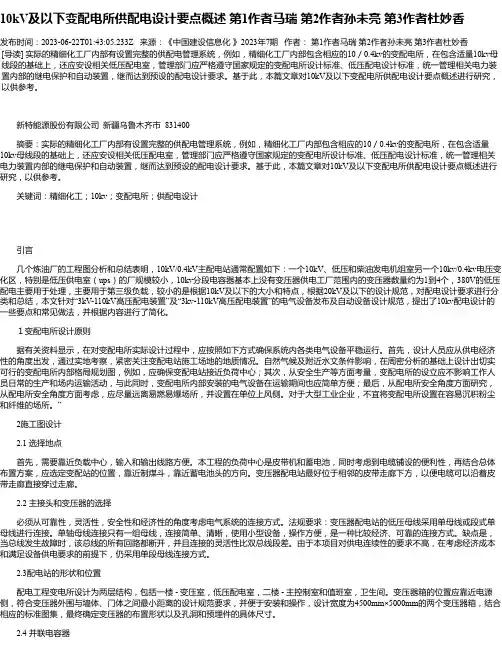

10kV及以下变配电所供配电设计要点概述第1作者马瑞第2作者孙未亮第3作者杜妙香发布时间：2023-06-22T01:43:05.233Z 来源：《中国建设信息化》2023年7期作者：第1作者马瑞第2作者孙未亮第3作者杜妙香[导读] 实际的精细化工厂内部有设置完整的供配电管理系统，例如，精细化工厂内部包含相应的10／0.4kv的变配电所，在包含适量10kv母线段的基础上，还应安设相关低压配电室，管理部门应严格遵守国家规定的变配电所设计标准、低压配电设计标准，统一管理相关电力装置内部的继电保护和自动装置，继而达到预设的配电设计要求。
基于此，本篇文章对10kV及以下变配电所供配电设计要点概述进行研究，以供参考。
新特能源股份有限公司新疆乌鲁木齐市 831400摘要：实际的精细化工厂内部有设置完整的供配电管理系统，例如，精细化工厂内部包含相应的10／0.4kv的变配电所，在包含适量10kv母线段的基础上，还应安设相关低压配电室，管理部门应严格遵守国家规定的变配电所设计标准、低压配电设计标准，统一管理相关电力装置内部的继电保护和自动装置，继而达到预设的配电设计要求。
基于此，本篇文章对10kV及以下变配电所供配电设计要点概述进行研究，以供参考。
关键词：精细化工；10kv；变配电所；供配电设计引言几个炼油厂的工程图分析和总结表明，10kV/0.4kV主配电站通常配置如下：一个10kV、低压和柴油发电机组室另一个10kv/0.4kv电压变化区，特别是低压供电室（ups）的厂规模较小，10kv分段电容器基本上没有变压器供电工厂范围内的变压器数量约为1到4个，380V的低压配电主要用于处理，主要用于第三级负载，较小的是根据10kV及以下的大小和特点，根据20kV及以下的设计规范，对配电设计要求进行分类和总结，本文针对“3kV-110kV高压配电装置”及“3kv-110kV高压配电装置”的电气设备发布及自动设备设计规范，提出了10kv配电设计的一些要点和常见做法，并根据内容进行了简化。
10kV及以下农村配电网设计指南（2013年版）前言南网标设V1.0版已经发布并应用，为了更好地应用好新版南网标设，修订了《10kV及以下农村配电网设计指南》。
为了加快电网建设，适应当前项目建设管理，在修订本指南时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。
本设计指南适用于柳州网区乡镇（不包括县城）配电网的建设。
一、10kV网架结构1、10kV配电网10kV配电网应实行分区分片供电。
乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。
2、低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。
低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。
低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。
城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供电半径。
低压主干线尽可能与10kV线路共杆架设，低压配电线路主干线一次建成。
对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。
二、台区改造原则1、配电变压器应按“小容量、多布点”的原则进行配置。
农村住户分散地区，无动力用户时宜采用单相变压器。
2、台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。
3、乡镇所在地和农村的公用配电变压器单台选用50kVA 、100 kVA、200 kVA、315kVA、500kVA。
单相变压器单台选用10kVA、20 kVA、30 kVA。
4、低压导线截面选择：100kVA及以下主干线选120mm ²，200kVA及以上主干线240mm²，主干线架设范围约为整个供电半径的一半，3户以下16mm²，4～5户35mm²。
5、墙边线采用紧贴墙壁安装方式。
三、10kV台架变1、台架变采用三杆高低压分离式台架，单相变采用单柱式台架。
2、三相变，高压侧配置10kV跌落式熔断器、10kV避雷器，低压侧配置400V避雷器、低压熔断刀闸、低压无功补偿及配变监测计量装置（户外补偿箱，100kVA以下不配无功补偿）。
单相变，高压侧配置10kV跌落式熔断器、10kV 避雷器，低压侧配置400V避雷器、低压计量箱。
3、三杆高低压分离式台架，户外补偿箱放在杆上低压侧。
高压架空进线杆和低压架空出线杆选用12mΦ230/Φ390标准弯矩100 kN.m的高强度杆，高压电缆进线杆、低压电缆出线杆和高压台架杆选用10mΦ190/Φ323 标准弯矩g （20.12 kN.m）的普通电杆。
4、单柱式台架，电杆利用线路终端杆，变压器装于负荷侧，低压侧靠近杆身穿管出线。
5、变压器型号选非晶合金变压器或三相S13型以上、单相D11型以上变压器。
配电变压器的无功补偿方式采用动态无功补偿装置，补偿容量按变压器容量的30%补偿。
6、跌落式熔断器选用负荷型，优先选用合资品牌，要求可靠性高、寿命长、体积小以及少维护，在最严酷的环境条件下，包括盐雾环境、有腐蚀性的工业污染、潮湿、积雪以及覆冰的情况下，都能可靠运行、无需维护。
跌落式熔断器的导电部件采用铜板镀银，接触面接触好温升低；跌落式熔断器的熔管采用防潮熔管，防潮且不因分断短路电流而变形或爆炸，抗紫外线，寿命长，同时具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力；跌落式熔断器的支持件采用铜合金铸件，防锈和防腐蚀，保证机构的可靠性；跌落式熔断器的操作采用常规带钩的绝缘杆进行而无需专用工具；跌落式熔断器可配用国产常规的T型K系列熔丝而无需专用熔丝；跌落式熔断器通过使用释压帽或熔断件扩展帽达到多种灵活性；同一载熔件可容纳多种额定电流的可取下的圆头熔断件，根据要承载的持续电流和要保护的设备的型式，选择合适的熔断件规格。
7、低压熔断刀闸额定电流，100kVA及以下选用600A，其他选用1000A。
低压熔断刀闸应选用故障率、低免维护的优质产品，优先选用合资产品。
8、10kV避雷器采用YH5WZ-17/45L型，0.4kV避雷器采用YH1.5WZ-0.28/1.3型。
避雷器的接地端以最短导体连接在一起。
9、接地按照土壤电阻率分别为100、200、300、500、1000Ω.m进行设计，各种接地型式和所需材料均绘制在一张施工图上，根据接地处的土壤电阻率选择相应的接地型式。
水平接地体采用－5×50镀锌扁钢，垂直接地体选用∟50×5×2000镀锌角钢。
小区台区需绘制整个台区接地布置图。
10、其他部分仍执行南网标设。
四、架空线路1、气象条件柳州市、柳江县、鹿寨县中南部、柳城县中南部采用标设中A气象区，采用最大设计风速为25m/s，无覆冰。
鹿寨县北部、柳城县北部、融安县南部采用标设中D气象区，采用最大设计风速为25m/s，覆冰厚度为10mm。
融安县中北部采用标设中E气象区，采用最大设计风速为25m/s，覆冰厚度为20mm。
2、路径方案选择线路路径应尽量避开建筑物、林区，减少跨越、穿越。
变电站出线应与高电压等级线路统一规划走廊。
变电站出线段、城镇段、其他走廊狭窄段应按多回线路同杆塔架设设计。
杆塔布设应充分利用杆塔的使用条件采用较大的档距减少杆塔数量。
线路路径方案应考虑2个以上方案作比选。
对原线路进行改造，应首选考虑新建环网线路以转移原线路负荷；如无法进行环网建设则另选走廊新建线路、保留原有线路，把负荷转移到新建线路供电，原线路留作环网和事故备用。
3、导线选型变电站10kV出线2km范围内、街道和接入配电变压器的线路选用JKLGYJ型架空绝缘导线。
10kV导线选用JL/G1A型钢芯铝绞线，设计规范规定采用架空绝缘导线的地段选用JKLGYJ型架空绝缘导线，引线选用JKLYJ型架空绝缘导线。
0.4kV导线，架空导线选用额定低压为0.6/1kV 的JKLYJ型架空绝缘导线，架空线路导线最小截面为35mm²，墙边线选用额定低压为450/750V 的JKLYJ型或BLV V型架空绝缘导线（120mm²以上选用JKLYJ型，70mm²及以下选用BLVV型），进表线选用额定低压为450/750V 的BLVV或BV V聚氯乙烯绝缘电线。
导线安全系数根据杆塔的允许承受力确定，在杆塔受力允许范围内尽量取小值。
导线安全系数较大时应调大相间距离和提高杆塔高度。
4、绝缘子和金具选型、绝缘配合10kV耐张串绝缘子，城镇、人口密集点选用SL-20/70型双铁头瓷拉棒绝缘子，其他地段选用每串2片国标型号U70BL型（LXY1-70型）玻璃绝缘子，禁止采用瓷绝缘子。
直线杆和跳线绝缘子采用SC-280型瓷担绝缘子。
变压器台架杆间过线采用R5ET105L型柱式绝缘子。
禁止采用针式瓷绝缘子。
10kV绝缘导线的耐张线夹采用NJJ型（配绝缘套），10kV裸导线的耐张线夹采用NLD型，悬垂线夹采用CGU 型，连接线夹采用C型线夹（绝缘导线配绝缘套，绝缘套具有发热变色功能）。
0.4kV直线绝缘子和70mm²及以下耐张绝缘子采用ED 低压碟式瓷瓶，120mm²及以上耐张绝缘子采用每串1片国标型号U70BL型（LXY1-70型）玻璃绝缘子。
耐张线夹采用NJJ型（配绝缘套），连接线夹采用C型线夹（绝缘导线配绝缘套，绝缘套具有发热变色功能）。
5、线路开关主干线安装若干具有失压分闸、闭锁合闸、闭锁分闸功能的电压电流型分段负荷开关，较长线路的中间或城镇与农村的分界处安装具有时限过流保护、零序保护、二次重合闸功能、闭锁二次重合闸功能的分段断路器。
支线线路首端安装可自动切除/隔离用户侧的单相接地和相间短路故障的用户分界负荷开关，短线路、台区线路的分支处安装跌落式熔断器。
开关额定电流为630A，配备电压互感器和电流互感器和电磁弹簧型电动操作机构，分段断路器的整体分闸时间不大于60ms，配置后备电源。
运行中线路的开关设置按照运行单位的馈线自动化规划方案进行。
开关不带附属隔离刀闸，分段开关的电源侧装设1组隔离刀闸，联络开关在两侧各装设1组隔离刀闸。
开关选用优质产品，要求开关本体15年免维护。
开关额定工作电流为630A。
壳体防护等级不低于IP67。
刀闸选用导流性能好、免维护的优质产品。
6、防雷和接地10kV架空绝缘导线约每250m安装1组避雷器。
避雷器型号为YH5WZ-17/45L。
线路避雷器不专设接地，但接地端以最短导体连接在一起。
在开关的电源侧安装避雷器，在联络开关的另一侧再安装避雷器。
避雷器型号为YH5WZ-17/45L。
低压线路，在三相线路的分支、终端设置零线重复接地，每台变压器的低压线零线重复接地不少于3处。
接地按照土壤电阻率分别为100、200、300、500、1000Ω.m进行设计，各种接地型式和所需材料均绘制在一张施工图上，根据接地处的土壤电阻率选择相应的接地型式。
水平接地体采用－5×50镀锌扁钢，垂直接地体选用∟50×5×2000镀锌角钢。
在耐张处、分支处、联络开关的邻近杆、分支开关或跌落式熔断器的下一杆安装接地环，直线段约每250m安装接地环。
7、杆塔10kV直线杆型：单回路按照三相双瓷担杆型设计，顶相瓷担垂直安装；双回路按照三相鼓型垂直排列杆型设计，相间水平错开距离为0.3m；电杆难以运输、组立时，选用螺栓角钢塔。
10kV耐张杆塔：采用高强度杆能满足受力要求时应选用高强度杆；采用高强度杆不能满足受力要求时、街道应选用钢管杆；杆塔运输、组立困难时，选用螺栓角钢塔。
电杆选用以15m高为主，穿越或跨越时可选12m或18m，电杆埋深较大时应选用较高的电杆。
钢管杆选用以13m呼称高为主，穿越或跨越时可选9m或18m。
焊接角钢塔选用以13m呼称高为主，穿越或跨越时可选9m或16m。
螺栓角钢塔选用以15m呼称高为主，穿越或跨越时可选9m 或18m。
各种杆塔选用范围见附表1、附表2。
8、基础电杆基础以卡盘基础为主，需要浅埋时可用钢筋混凝土基础。
钢管杆采用孔桩基础，需要浅埋时可用阶梯式基础。
窄基角钢塔采用联合体基础。
宽基角钢塔用阶梯式基础。
特殊地质条件应采用相适应的基础型式。
基础的受力稳定应与杆塔强度相匹配，以使杆塔使用条件能得到最大利用。
杆塔基础应保护好原有植被，山坡上的基础采用增加埋深的形式来提高基础的稳定性，采用加高基础主柱或高低腿来处理塔基各腿高低不平问题。
转角杆塔基础，应根据杆塔特性、基础土壤特性给出杆塔基础的预偏值。
各种电杆基础的参考尺寸见附表3。
五、电缆线路1、使用场所：经过铁路、高速公路的路段和局部架空线路难以通过地段，及设计规范规定需要采用电缆敷设的地段。
