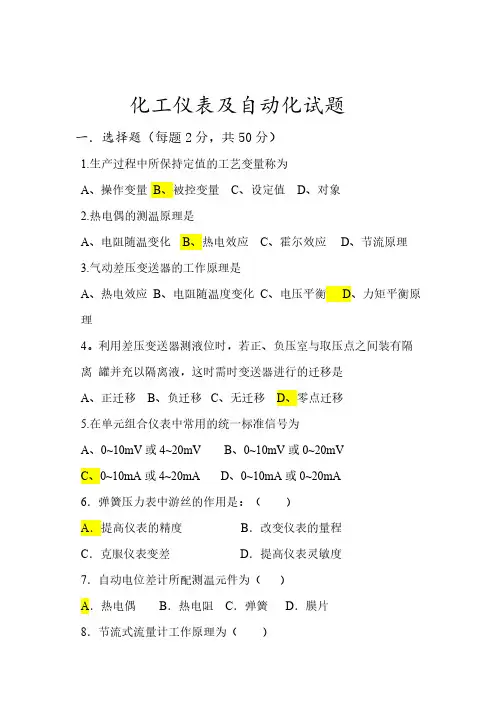

化工仪表及自动化试题
一.选择题(每题2分,共50分)
1.生产过程中所保持定值的工艺变量称为
A、操作变量
B、被控变量
C、设定值
D、对象
2.热电偶的测温原理是
A、电阻随温变化
B、热电效应
C、霍尔效应
D、节流原理
3.气动差压变送器的工作原理是
A、热电效应
B、电阻随温度变化
C、电压平衡
D、力矩平衡原理
4。利用差压变送器测液位时,若正、负压室与取压点之间装有隔离罐并充以隔离液,这时需时变送器进行的迁移是
A、正迁移
B、负迁移
C、无迁移
D、零点迁移
5.在单元组合仪表中常用的统一标准信号为
A、0~10mV或4~20mV
B、0~10mV或0~20mV
C、0~10mA或4~20mA
D、0~10mA或0~20mA
6.弹簧压力表中游丝的作用是:()
A.提高仪表的精度B.改变仪表的量程
C.克服仪表变差D.提高仪表灵敏度
7.自动电位差计所配测温元件为()
A.热电偶B.热电阻C.弹簧D.膜片
8.节流式流量计工作原理为()
A.把输入微小位移转换成相应的气压信号输出
B.电阻随温度变化 C.电压平衡
D.流体流经节流装置所产生的静压差与流量之间的关系
9.自动控制系统中,感受被控变量并转换为测量值的部分为()A.检测元件及变送器B.调节器C.对象D.执行器10.标注在化工仪表面板上的符号1.5是指该仪表的()
A变差为1.5级B精度为1.5级C.基本误差为1.5级D.附加误差为1.5级
11.某一温度计,其测量范围为0---400℃,经校验发现其最大绝对误差为5,则℃该表的精度等级是()。
A .0.5
B .0.8
C .1.0 D.1.5
12.节流式流量计测量的是流体流经节流装置时所产生的()A.速度变化 B.面积变化 C.动压能变化 D.静压差
13.自动控制系统,理想过渡过程的衰减比n:1是()
A.2—4:1 B。4---10:1 C。2:1 D。12:1 14.过渡过程中被控变量最大指示值与设定值之差的指标是:()A.余差 B。衰减比 C。过渡时间 D。最大偏差15.热电阻适用的测温范围是()
A. 500 ℃以上中高温 B.500℃以下中低温
C. 300℃以下中高温
D.300℃以下中低温
16.气动差压变送器将测量信号转换为标准气压信号的原理是()A.电压平衡 B.力矩平衡 C.节流原理 D.电桥平衡
17.压力表测压点应该选在被测介质流动的()
A.直管处 B. 接近阀门处 C. 任意处 D.拐弯处
18.热电偶冷端温度补偿解决的问题是()
A.冷端温度为零 B.冷端温度为正
C.冷端温度不为零 D.冷端温度为负
19.补偿导线的热电特性在()范围内同热电偶本身几乎完全一样。
A.0---200℃ B.0--250 ℃ C.0---100 ℃ D.20--100℃
20.一台电子自动电位差压计精确度等级为0.5级,测量范围为0--500℃,经校验发现最大绝对误差为4℃,问该表应定为几级:A.0.5级 B. 0.8级 C. 1.0级 D.1.5级
21.动圈表与热电偶配套使用时,表外接线电阻为()
A.15 Ω
B. 10 Ω
C. 5 Ω
D. 2.5Ω22.热电偶在配用动圈式显示仪表测量温度时,参比端温度补偿的方法采用:()
A.冰浴法 B.查表法 C.补偿电桥法 D.校正仪表零点法
23.热电偶的测温原理是基于:
A.热电偶的变形法 B.热电偶的热电效应
C.热电偶的热电阻特性 D.以上都不是
24.某工艺测量温度,要求测量范围在0--300℃,最大绝对误差不能大于6℃,则仪表应选用的精度等级为:()
A.2.0级 B.1.5级 C.2.5级 D.4.0级
25.单位时间内流体在某一截面上流过的体积是:()
A.质量流量 B.体积流量 C.流速 D.质量流速
二.填空题(每空1分)
1、一个简单的自动控制系统至少必须具有检测元件及变送器、调
节器、—执行器———和对象四个部分。
2、差压变送器有数种,它们的主要区另在于膜盒(或膜片)的尺
寸不同,————变送器的膜盒最小,———变送器的膜盒最大。
3、弹簧管压力在测量稳定压力时,正常操作压力应该为量程的———2/3—;在测量高压时,正常操作压力不应超过量程的——3/5——。
4.压力表安装时,若测量介质有腐蚀性或粘度较大,应加装适当
的 ——隔离器和隔离液————。
5.转子流量计工作时,被测流体应—匀速——流过转子与锥形管
之间的环隙。
6.在选用仪表量程时,应尽量让被测工艺变量处于仪表量程的—
1/3—.
7.工业测量仪表的变差规定不得超过该仪表本身的—允许误差———,否则应予以检修。
8.一般在被测压力稳定的情况下,正常操作压力值为量程的—
2/3—。
9.普通热电偶由热电极,—绝缘管———,—保护套———和接线盒等部分组成。
10.显示仪表按其显示方式可分为—模拟——,—数字—和图象显示三大类。
11.衡量数字显示仪表性能的技术指标有—灵敏度和灵敏限———,—精确度—————,——变差———和分辨力,输入阻抗,采样速度等项。
12.目前生产的化工检测仪表,按所测量变量的不同,大致可分为——物位——,—流量——,—温度——,压力,化学成分及物性检测仪表五类。
三.简答题
1.热电阻的测温原理是什么?热电阻的温度计有哪几部分组成 ?工业上常用的热电阻有哪几种?
2.简要说明弹簧管压力表的测压原理。选择时应主要考虑哪几个方面?
