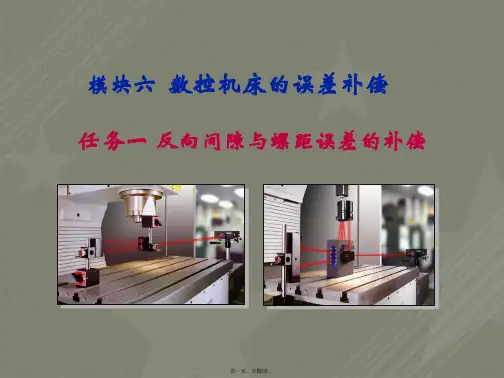

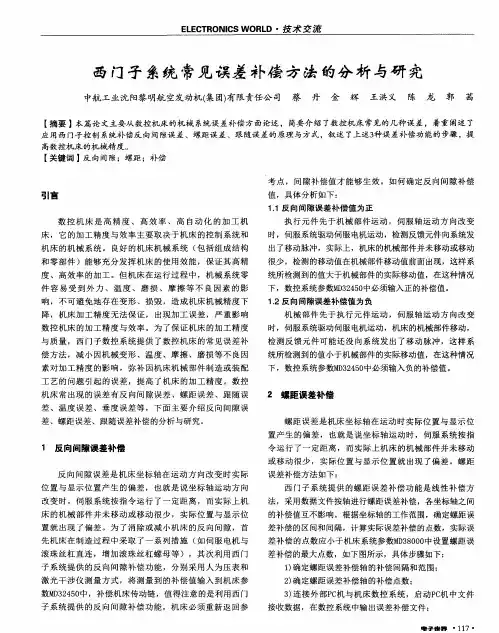

6.1反向间隙与螺距误差的补偿

丝杠补偿一般指丝杠的螺距误差补偿.间隙补偿包括所有传动链中的间隙(包括丝杆螺母付)的补偿.由于丝杆螺距的不均匀性,传动链正,反向运动的间隙,都会直接影响数控精度,有些通改进运动付的结构,例如采用滚珠丝杆,使之正反向间隙得以消除,但螺距误差是避免不了的.所以必须进行补偿,以求较高的精度.同样,齿轮啮合需要间隙才能正常运行,这种累计间隙误差也需要通过补偿,才能提高控制精度.丝杆（丝杠）反向间隙又称丝杠背隙、丝杠间隙、丝杠失动量在数控机床的进给传动链中．齿轮传动、滚珠丝杠：螺母副等均存在反向间隙，这种厦向间隙的存在会造成机床丁作台反向运动时，伺服电动机空转而工作台实际不运动。

对于采用半闭环伺服系统的数控机球．反向问隙的存在会影响到机床的定位精度和重复定位精度，从而影响到产品的加工精度这就需要数挫系统提供反向间隙补偿功能，以便在加工过程中自动补偿一些有规律的误差，提高加工零件的精度。

并且随着数控机床使用时删的增长，反向间隙还会因磨损造成的运动副间隙的增大而逐渐增加，因此需定期对数控机床各坐标轴的反向问隙进行测定和补偿。

1.反向间隙补偿过程在数控系统无补偿的条件下，于机床测量行程范围内，在靠近行程的中点及两端的三个位置上分别进行多次测量，用千分表或百分表测量m各日标点位置P的平均反向间隙B．以所得平均值中的最大值为反向隙值B，并输人到数控系统反向间隙补偿参数中。

CNC系统在控制坐标轴反向运动时，自动先让该标轴反向运动，然后再按指令进行运动．即数控系统会控制伺服电动机多走一段距离，这段距离等等于反向间隙值B．从而补偿反向间隙。

需要指出的是这种方法只适合于半闭环数控系统．对于全闭环数控系统则不能采取以上补偿办法。

2.反向间隙补偿方法可使用激光干涉仪和百分表/千分表百分表/千分表方法：用手脉发生器移动相关轴，（将手脉倍率定为1×100的挡位，即每变化一步，电机进给0.1mm），配合百分表观察相关轴的运动情况。

反向间隙的测定及补偿任务内容反向间隙值的测定反向间隙的补偿在数控机床上，由于各坐标轴进给传动链上驱动部位(如伺服电动机) 的反向死区、各机械运动传动副的反向间隙等误差的存在，造成各坐标轴在由正向运动转为反向运动时形成反向偏差，通常称为反向间隙或失动量。

对于采用半闭环伺服系统的数控机床，反向间隙的存在会影响到机床的定位精度和重复定位精度，从而影响产品的加工精度。

若反向间隙太大，经常在加工中出现圆不够圆，方不够方的废品零件。

而FANUC半闭环数控则有相应的系统参数可实现较高精度的反向间隙补偿。

即可实现切削进给和快速进给两种加工模式下的反向间隙补偿功能，从而可以提高轮廓加工和定位加工的精度。

一、反向间隙值的测定在半闭环系统中，系统接收的实际值来自于电机编码器，轴在反向运行时指令值和实际值之间会相差一个反向间隙值，这个值就是反向间隙误差值。

在全闭环系统中，系统接收的实际值来自于光栅尺，实际值中已包含反向间隙，故不存在反向间隙误差。

反向间隙补偿在坐标轴处于任何方式时均有效。

当系统进行了双向螺距补偿时，双向螺距补偿的值已经包含了反向间隙，此时不需设置反向间隙的补偿值。

按以下步骤为例，说明测量切削进给方式下离机床参考点100mm 位置处的间隙量。

(1) 机床回参考点。

(2) 运行程序：G01X100F350；使机床以切削进给速度移动到测量点。

安装千分表，将刻度对0，此时机床状态如图1所示。

图 1 设定机床测量点的位置示意图(3) 运行程序：G01X 200F350，使机床以切削进给沿相同方向移动。

此时机床状态如图2所示。

图 2 机床沿X 轴正向移动100mm 后的位置示意图。

.反向间隙的补偿首先要求机械安装完成后的反向间隙必须保证在一定范围内。

反向间隙在不同速度下切换方向时的数值不同，所以反向间隙补偿时对进给和快速移动分开进行补偿，传统习惯上只是设定前者，这是不科学的。

以FANUC Oi系统为例，说明如下：参数：P1851：各轴进给时的反向间隙补偿值。

没定值：按切削进给(一般取500～1000mm/min)时检测的反向间隙值设定(用激光干涉仪测量)。

参数：P1852．各轴快速时的反向间隙补偿值。

设定值：按快速(例如10000mm/min)时检测的反向间隙值设定(用激光干涉仪测量)。

参数：P1800#4 RBK。

设定值：此位参数设定为1，则切削和快速的反向间隙可以分别生效。

2.螺距误差的补偿数控系统一般每轴设置最大可达128点的螺距误差补偿点数。

必要时，可对某轴进行补偿，一般习惯是按50mm或100mm的间隔进行补偿，为了提高精度，建议用5mm或10mm的间隔进行补偿，效果更好。

3.补偿计数器的设定全闭环控制时，通常设定补偿计数器，以FANUCOi系统为例，说明如下：参数：P2010#5 HBBL反向问隙补偿值加到误差计数器中。

设定值：设定为0，表示为半闭环方式(标准设定)。

参数：P2010#4 HBPE螺距误差补偿值加到误差计数器中。

设定值：设定为0，表示为全闭环方式(标准设定)。

4.提高增益设定在无振动的前提下，尽量提高位置环增益P1825，速度环增益P2043、P2045及负载惯量比P2021等参数。

游隙是滚动轴承能否正常工作的一个重要因素轴承的刚性，是指轴承产生单位变形所需力之大滚动轴承是一种精密的机械支承元件，轴承用户滚动轴承是一种精密的机械支承元件，轴承用户越南没有前段半导体晶圆厂，为了建立自有IC制造 2000～2008年，芬兰拖拉机产品的市场销售量有升有在过去几年的经济繁荣期，机床行业的大型用户参展商除中国组团外，德国DEMAT、葡萄牙模具协会通用机械、过滤与分离机械、干燥设备的主要应小型拖拉机作为成熟的产品，因其技术含量低，。

伺服驱动器中反向间隙补偿-概述说明以及解释1.引言1.1 概述在伺服驱动器系统中，反向间隙补偿是一项重要的技术，用于解决机械传动系统中的间隙问题。

间隙是指在传动过程中，由于零部件的制造精度、磨损、弹性变形等因素所引起的一种机械性松弛现象。

这种间隙会导致反向移动时产生一定的误差和不稳定性，特别是对于伺服驱动器系统这样对精度要求极高的应用而言，反向间隙的存在会严重影响系统的性能和控制效果。

为了解决这一问题，反向间隙补偿技术应运而生。

它利用伺服控制器内部的编码器反馈信号和先进的算法，实时感知系统中的间隙情况，并通过相应的控制策略来对其进行补偿。

通过补偿反向间隙，可以有效地消除由于间隙带来的误差和不稳定性，提高系统的响应速度、精度和稳定性。

反向间隙补偿技术在伺服驱动器系统中得到广泛应用，并在各个领域取得了显著的成果。

在机床、机械臂、自动化生产线等领域，反向间隙补偿技术能够有效提升系统的动态响应特性和运动精度，实现更为精细的运动控制。

同时，反向间隙补偿技术还可以延长机械传动系统的使用寿命，减少零部件的磨损和损坏。

然而，反向间隙补偿技术仍存在一些挑战和待解决的问题。

例如，如何准确地感知和测量间隙大小、如何选择合适的控制算法和补偿策略等。

因此，对于反向间隙补偿技术的进一步研究和探索仍然具有重要意义。

本文旨在对伺服驱动器中的反向间隙补偿技术进行全面的介绍和分析。

首先，将对反向间隙补偿的定义和原理进行详细阐述，包括其基本概念、原理模型和数学描述等。

接着，将介绍反向间隙补偿技术在实际应用中的优势和应用场景，并通过实例进行具体展示。

最后，将总结反向间隙补偿技术的重要性和作用，并展望其未来的发展方向。

通过本文的学习，读者将能够深入了解反向间隙补偿技术在伺服驱动器系统中的重要性和应用价值，为实际工程应用提供参考和指导。

1.2文章结构文章1.2 文章结构本文旨在探讨伺服驱动器中的反向间隙补偿，并为读者提供一个全面的了解。

文章将按照以下结构展开讨论。

螺距误差补偿及反向间隙补偿根据下表设置螺距误差补偿相关参数：参数号参数位设定值设置说明3620 XZ 100200每个轴的参考点的螺距误差补偿点号3621 XZ 负方向最远的补偿位置号根据下面的公式进行计算：参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为813622 XZ 正方向的最远补偿位置号根据下面的公式进行计算：参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101.3624 补偿点间隔输入格式为无小数点输入格式，由于X轴为直径值编程，所以X轴补偿点间隔应为实际补偿点间隔的2倍，应设置为100000，为100mm.参数号参数位设定值设置说明1800 #4(RBK) 是否分别进行切削进给/快速移动反向间隙补偿0: 不进行。

1: 进行。

1851 XZ 每个轴的反向间隙补偿量，设置后，回零生效1852 XZ 每个轴的快速移动时的反向间隙补偿量，回零生效由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。

下表为螺距误差补偿表由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。

补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的是误差值，则需将上图中的补偿数据取反。

螺距误差补偿在回零后即可生效。

反向间隙是数控机床使用一段时间后必须要修整的技术参数，其测定及设定方法如下： 将百分表座吸附在工作台上，表头靠在正对主轴外圆面上，左右移动（X向是表头正对主轴侧面，前后移动）找到最高点。

先手轮方式选择Y向（X向）倍率选择X100；
朝正向连续移动三次（0.3mm）后记住当前百分表读数，然后反向移动一次（0.1mm ）再读取当前百分表读数，两个值相减后被0.1mm相减得出的至即为当前的反向间隙值；
例如正向走是加表，三此后读数为0.56，反向一次后读数为0.47；那么实际还有反向间隙为:0.1-（0.56-0.48）=0.02mm；
所测得的反向间隙值减去0.01mm后乘1000（三菱是乘以2000）增加到参数中；
例如三菱系统（60S系列和70系列）2011当前值为48，上例测得反向间隙为0.02mm ，补偿时（0.02-0.01）*2000=20；那么2011的新的设定值为68；
设定好参数后最好按一次复位后机床关电后再上电，确保新参数生效。

系统反向间隙参数：
FAUNC（mate）MD：1851；1852；
三菱M64M70:2011;2012
SIEMENS808D828D840D:32450。

螺距误差补偿流程螺距误差是指螺纹加工过程中螺纹齿之间的间距与理论值之间的偏差。

螺距误差会导致螺纹连接部件的匹配不良，从而影响装配质量和产品性能。

为了解决螺距误差带来的问题，可以采用螺距误差补偿的方法。

下面将介绍螺距误差补偿的流程。

1.螺距误差测量：首先需要对螺纹的螺距进行测量。

可以使用螺纹测量仪器，如螺距测量仪、外螺纹锥度规等工具进行测量。

将所测得的螺距值与理论螺距进行对比，得到螺距误差的数值。

2.误差数据分析：对所得到的螺距误差数据进行分析。

将误差数据按照大小和正负进行分类，了解误差分布的情况。

可以采用统计学方法，如均值、标准差等指标对数据进行分析，得到误差的分布情况。

3.补偿计算：根据误差的分析结果，进行补偿计算。

根据螺纹型号和实际应用要求，确定补偿量的大小和方向。

补偿量的计算可以采用简单的数学运算，如加减法。

补偿量的大小通常根据误差大小进行确定，方向通常根据误差正负进行确定。

4.补偿工艺控制：根据补偿计算所得到的补偿量，进行补偿工艺的控制。

根据螺纹加工工艺要求，对螺纹刀具的设置，如刀具角度、偏置量等进行调整。

通过控制补偿工艺，可以实现螺距误差的补偿，从而提高螺纹的匹配性能。

5.再测验和调整：对补偿后的螺纹进行再测验。

使用螺纹测量仪器重新测量螺距，对补偿效果进行评估。

如果补偿效果不理想，可以根据再测验结果进行调整，重新计算补偿量和调整工艺参数。

6.质量控制：对补偿后的螺纹进行质量控制。

根据产品的要求，进行螺纹的质量检验，如外观检验、连接性能测试等。

通过质量控制，确保补偿后的螺纹满足产品质量要求。

7.记录和改进：对补偿流程进行记录和总结，建立补偿记录表和流程文件。

根据补偿实验和实际应用的结果，对补偿流程进行改进和优化。

通过不断改进和优化，提高螺距误差补偿的效果和稳定性。

螺距误差补偿是螺纹加工中的一项重要工作。

通过对螺距误差的测量、分析和补偿，可以实现螺纹的质量控制和优化。

螺距误差补偿流程的实施，可以提高产品的装配质量和使用性能，减少产品的不良率和退货率，降低生产成本和提高产品竞争力。

项目数控车床丝杠螺距误差的补偿一、工作任务及目标1．本项目的学习任务（1）学习数控车床丝杠螺距误差的测量和计算方法；（2）学习数控车床螺距误差参数的设置方法。

2．通过此项目的学习要达到以下目标（1）了解螺距误差补偿的必要性；（2）掌握螺距误差补偿的测量和计算方法；（3）能够正确设置螺距误差参数。

二、相关知识滚珠丝杠螺母机构数控机床进给传动装置一般是由电机通过联轴器带动滚珠丝杆旋转，由滚珠丝杆螺母机构将回转运动转换为直线运动。

1、滚珠丝杠螺母机构的结构滚珠丝杠螺母机构的工作原理见图1；在丝杠1 和螺母 4 上各加工有圆弧形螺旋槽，将它们套装起来变成螺旋形滚道，在滚道内装满滚珠2。

当丝杠相对螺母旋转时，丝杠的旋转面经滚珠推动螺母轴向移动，同时滚珠沿螺旋形滚道滚动，使丝杠和螺母之间的滑动摩擦转变为滚珠与丝杠、螺母之间的滚动摩擦。

螺母螺旋槽的两端用回珠管 3 连接起来，使滚珠能够从一端重新回到另一端，构成一个闭合的循环回路。

2、进给传动误差螺距误差：丝杠导程的实际值与理论值的偏差。

例如PⅢ级滚珠丝杠副的螺距公差为0.012mm/300mm。

反向间隙：即丝杠和螺母无相对转动时丝杠和螺母之间的最大窜动。

由于螺母结构本身的游隙以及其受轴向载荷后的弹性变形，滚珠丝杠螺母机构存在轴向间隙，该轴向间隙在丝杠反向转动时表现为丝杠转动α角，而螺母未移动，则形成了反向间隙。

为了保证丝杠和螺母之间的灵活运动，必须有一定的反向间隙。

但反向间隙过大将严重影响机床精度。

因此数控机床进给系统所使用的滚珠丝杠副必须有可靠的轴向间隙调节机构。

图2为常用的双螺母螺纹调隙式结构，它用平键限制了螺母在螺母座内的转动，调整时只要扮动圆螺母就能将滚珠螺母沿轴向移动一定距离，在将反向间隙减小到规定的范围后，将其锁紧。

3、电机与丝杠的联接、传动方式直联：用联轴器将电机轴和丝杠沿轴线联接，其传动比为1：1；该联接方式传动时无间隙；同步带传动：同步带轮固定在电机轴和丝杠上，用同步带传递扭矩；该传动方式传动比由同步带轮齿数比确定，传动平稳，但有传动间隙；齿轮传动：电机通过齿轮或齿轮箱将扭矩传到丝杠，传动比可根据需要确定；该方式传递扭矩大，但有传动间隙。

螺距误差测定及补偿任务内容螺距误差补偿原理VDF850加工中心螺距误差补偿数控机床以其高效高精度，正在机械制造企业中广泛应用。

目前数控机床的传动机构一般采用传动精度较高的滚珠丝杠，滚珠丝杠在生产制造时由于加工设备的精度和加工条件的变化，丝杠和螺母之间存在着误差，如螺距的轴向误差、螺纹滚道的形状误差、直径误差等。

滚珠丝杠在数控机床上进行装配时，由于采用双支撑结构，使丝杠工作载荷较大时轴向尺寸发生变化造成其螺距误差增大。

滚珠丝杠产生的传动误差在全闭环数控机床中由于检测原件（如光栅尺）检测的是机床运动部件的实际位移，将不会对机床加工精度造成影响；而对于工厂中大量使用的半闭环数控机床而言，丝杠、齿形带等机械传动造成的误差不在反馈原件检测范围内，因此若不对此类误差进行适当修正和补偿，势必影响数控机床的定位精度，造成加工质量的不稳定。

要得到高的运动精度和良好的加工质量，必须采用螺距误差补偿功能，精确测量出丝杠不同位置的误差值，利用数控系统对螺距误差进行自动补偿与修正[1]。

另外，数控机床经过长期使用，由于丝杠磨损，运动精度也会下降。

采用该功能定期检测与补偿，可以延长数控机床的使用寿命，保证加工精度。

一、螺距误差补偿原理螺距误差补偿的基本原理是在某进给轴上利用高精度位置检测仪器所测良出的位置（可作为理论位置用）与机床实际运动位置进行比较，计算出该轴全行程上的误差曲线，并将不同位置的误差值输入数控系统中。

机床在经过补偿的轴上运动时，数控系统会根据该位置的补偿数据，自动对该轴的不同位置进行误差补偿，从而减小或消除该轴该位置的定位误差。

螺距误差补偿分单向和双向补偿两种，单向补偿为补偿轴正反向移动时采用相同的数据补偿；而双向补偿为进给轴正反移动时采用不同的数据进行补偿。

由于数控机床丝杠装配时有多种反向间隙消减措施，而且大部分数控机床除了能够进行螺距误差补偿外，还可以进行反向间隙补偿，所以通常仅采用单向螺距误差补偿。

进行螺距误差补偿时应该注意的几个问题：（1）螺距误差补偿仅对定位精度进行补偿，而对重复定位精度无法补偿，而且对于重复定位精度较低的运动轴，由于无法准确确定某点位置误差，因此螺距误差补偿将不会起到预期目的。

1.获得厂商权限：Men u——》启动——》设定口令——》sunrise
2.设定机床参数：Men u——》启动——》机床数据——》轴MD——》修改参数38000（最大补偿点数）——》修改参数32450（反向间隙补偿）——》32700（0 可以写补偿，1 写保护）设为0——》设MD有效
3.备份：Men u——》启动——》服务——》连续起动——创建文档——》选中NC和补偿，文件名自定义——》文档。

4.回装：Men u——》启动——》服务——》连续起动——创建文档——》读入文档——》选择备份的文档，紧停拍下。

5.修改螺距补偿文件：Men u——》启动——》服务——》数据管理——》找到文件夹，NC 生效数据，测量系统误差补偿，螺距补偿文件——》复制到“工件”目录下——》修改——》复制到“零件程序”目录下。

6.程序运行：先各轴回零，再运行螺距补偿程序。

7.修改写保护：Men u——》启动——》机床数据——》轴MD——》修改参数32700（0 可以写补偿，1 写保护）设为1——》设MD有效——》NCK复位
8.看是否生效：启动——》诊断——》服务显示——》轴调整。

注：出现44000报警的都要备份回装。

表格插补的功能包开启：19330第2行05位选中，推出后19330变成20H。

螺距误差补偿的实施步骤1. 引言螺距是螺纹的一个重要参数，是指螺纹上单位长度内螺纹的紧密排列程度。

螺距误差是指螺纹的实际螺距与理论螺距之间的差异。

螺距误差会导致螺纹连接出现松动或紧固力不均匀的问题。

为了解决这一问题，螺距误差补偿被广泛应用于螺纹加工领域。

2. 螺距误差补偿的概述螺距误差补偿是一种通过调整加工工艺参数来减小螺距误差的技术。

它可以通过对螺纹加工机床的控制系统进行调整来实现。

螺距误差补偿可以提高螺纹连接的可靠性和稳定性，减少松动和紧固力不均的问题。

3. 螺距误差补偿的实施步骤螺距误差补偿的实施步骤包括以下几个方面：步骤1: 螺距误差测量首先需要对螺纹进行测量，以获取其实际螺距和误差。

可以使用测量工具，如螺距测量卡尺、螺纹测微计等进行测量。

测量时需要确保测量工具的准确性和稳定性。

步骤2: 确定补偿数值根据螺距误差测量结果，计算出螺距补偿数值。

补偿数值可以根据螺距误差的大小和方向来确定，一般情况下可以通过计算或查表获得。

补偿数值表示需要调整的修正量，可以为正或负数。

步骤3: 调整加工工艺参数根据螺距误差补偿数值，调整螺纹加工工艺参数。

具体调整内容包括：切削速度、进给速度、切削深度等。

调整后的加工工艺参数应能够使实际螺距接近理论螺距，并减小螺距误差。

步骤4: 再次测量螺距在调整加工工艺参数后，再次对螺纹进行测量，以确认螺距是否符合要求。

如果螺距误差仍然存在，可以继续调整工艺参数并重复此步骤，直至螺距误差满足要求。

步骤5: 检验螺纹质量在螺距误差满足要求后，进行螺纹质量的检验。

可以通过螺纹连接的紧固力测试、松动检查等方式对螺纹连接进行检验，以确保螺纹质量符合标准要求。

4. 结论螺距误差补偿是一种有效的技术手段，可以提高螺纹连接的可靠性和稳定性。

实施螺距误差补偿需要经过测量、确定补偿数值、调整加工工艺参数、再次测量和检验螺纹质量等步骤。

合理的螺距误差补偿可以减小螺距误差，提高螺纹连接的质量。

在实际应用中，需要根据具体情况选择合适的螺距误差补偿方法和参数，以确保螺纹加工质量的稳定性和一致性。

三菱数控系统MITSUBISHI螺距误差补偿及反向间隙参数号项⽬说明设定范围4000pinc误差补偿⽅法确定采⽤误差绝对值或误差增量值进⾏补偿0：误差绝对值法1：误差增量值法轴参数号项⽬说明设定范围4001cmpax基本轴指定误差补偿基本轴的地址1.螺距误差补偿时,设定补偿轴的名称2.相对位置补偿时,设定基准轴的名称X、Y、Z、U、V、W、A、B、C4002drcax补偿轴指定误差补偿补偿轴的地址1.螺距误差补偿时,设定与4001 cmpax相同的轴名称2.相对位置补偿时,设定要补偿轴的名称X、Y、Z、U、V、W、A、B、C4003rdvno参考点分割点号设定参考点的补偿号,参考点是实际的基准点,因此该点⽆补偿号,设定号以1递增4101-51244004mdvno最负侧分割点号设定最负侧的补偿号4101-51244005pdvno最正侧分割点号设定最正侧的补偿号4101-51244006sc补偿⽐例系数设定补偿⽐例系数0-994007spcdy分割间隔设定基本轴的补偿间距1-9999999第2轴第3轴第4轴第5轴说明4011402140314041设定各轴补偿参数,第1轴的参数号为4001⾄4007,最多可控制4个轴,但作为相对位置补偿,可设定第5轴401240224032404240134023403340434014402440344044401540254035404540164026403640464017402740374047参数号项⽬说明设定范围4101.. . 5124设定各轴的补偿值-128 ~ 128实际补偿值由设定值乘以补偿⽐例系数参数号项⽬说明设定范围2011G0back G0反向间隙设定快速或⼿动反向间隙补偿-9999999~9999999mm 2012G1back G1反向间隙设定进给速度反向间隙补偿-9999999~9999999mm。

论述螺距误差补偿机理摘要：本文主要介绍了数控机床螺距误差产生的原因、螺距误差硬件方法补偿原理、软件方法补偿原理（单向误差补偿和双向误差补偿）以及螺距误差补偿过程。

关键词：数控机床；螺距误差产生原因；螺距误差补偿原理；螺距误差补偿过程；单向误差补偿；双向误差补偿；1 螺距误差产生的原因数控机床大都采用滚珠丝杠作为机械传动部件，电机带动滚珠丝杠，将电机的旋转运动转换为直线运动。

如果滚珠丝杠没有螺距误差，则滚珠丝杠转过的角度与对应的直线位移存在线性关系。

实际上，由于制造误差和装配误差始终存在,难以达到理想的螺距精度，存在螺距误差，其反映在直线位移上也存在一定的误差，降低了机床的加工精度[1]。

数控机床的螺距误差产生原因如下[2]：1、滚珠丝杠副处在进给系统传动链的末级。

由于丝杠和螺母存在各种误差，如螺距累积误差、螺纹滚道型面误差、直径尺寸误差等(其中最主要的是丝杠的螺距累积误差造成的机床目标值偏差)；2.滚珠丝杠的装配过程中，由于采用了双支撑结，使丝杠轴向拉长，造成丝杠螺距误差增加，产生机床目标值偏差；3.机床装配过程中，由于丝杠轴线与机床导轨平行度的误差引起的机床目标值偏差。

螺距误差补偿是将机床实际移动的距离与指令移动的距离之差，通过调整数控系统的参数增减指令值的脉冲数，实现机床实际移动距离与指令值相接近，以提高机床的定位精度。

螺距误差补偿只对机床补偿段起作用，在数控系统允许的范围内补偿将起到补偿作用。

利用数控系统提供的螺距误差补偿功能，可以对螺距误差进行补偿和修正，达到提高加工精度的目的。

另外，数控机床经长时间使用后，由于磨损等原因造成精度下降，通过对机床进行周期检定和误差补偿，可在保持精度的前提下延长机床的使用寿命。

2 螺距误差补偿的方法描述对螺距误差进行补偿时，在机床的运行轨道上取若干点，通过激光干涉仪测得机床的实际定位位置，与预期设定的位置进行比较，得出偏移距离，并将其写入补偿文件中。

选取的点越多，补偿精度越高。

丝杆间隙补偿
丝杆间隙是指丝杆与母杆之间的间隔距离，是影响加工中心精度和稳定性的重要因素。

补偿丝杆间隙可以提高加工精度和稳定性，主要涉及以下几种方法：
1. 反向间隙补偿：滚珠丝杠副存在反向间隙，虽然间隙不大，但在高速运动状态下，会对运动精度造成影响。

因此，数控系统需要提供间隙补偿功能。

随着机器运转，磨损增加会导致运动副间隙增大，进而导致反向间隙逐渐增大。

因此，需要定期测量和补偿数控机床各坐标轴的反向间隙。

2. 螺距误差补偿：由于加工条件和加工精度的不同，丝杠可能存在螺距误差。

对于数控机床，螺距误差补偿可以有效提高其定位精度。

早期螺距误差的补偿方法主要是采用人工补偿控制，这种方法难实施、容易出错且效率低。

激光干涉仪可以准确地测量被测物的位置精度和定位精度且不受移动距离的限制，因此在螺距测量与补偿中应用广泛。

3. 热误差补偿：热误差是由于温度变化引起的机床各部分的热变形。

在加工过程中，热误差可以导致工件加工精度下降。

因此，需要采取措施对热误差进行补偿。

4. 丝杆间隙补偿参数的计算和调整：通过计算丝杆间隙补偿参数，如补偿量、系数等，可以有效地降低加工误差和提高加工质量。

在加工中心使用过程中，
需要根据不同零件的加工要求，合理设置丝杆间隙补偿参数，以达到最佳的加工效果和加工质量。

综上所述，丝杆间隙补偿是一个复杂的过程，涉及到多种方法的综合运用。

在实际操作中，需要根据具体情况选择合适的方法进行补偿，以达到提高加工精度和稳定性的目的。
