拉伸模具改进方案背景拉伸模具在金属加工中扮演着重要的角色，为提高生产效率和产品质量，需要对拉伸模具进行改进。
本文将讨论拉伸模具的改进方案，旨在提高其性能和寿命，同时降低生产成本和人工费用。
现状目前，普遍采用的拉伸模具材料为优质合金钢，其抗拉强度和硬度较高，但存在以下问题：1.模具表面易产生裂纹和氧化，导致模具寿命较短；2.模具加工精度较低，直接影响产品质量；3.模具表面粗糙度大，增加了模具与材料之间的摩擦力，容易导致材料不易拉伸。
这些问题严重限制了拉伸模具在金属加工中的使用，需要采取有效的措施来解决。
改进方案本文提出了以下拉伸模具改进方案：采用新材料以新型钨钢合金材料来代替合金钢，可以大大提高模具表面的硬度和精度。
该材料耐腐蚀、耐磨损，同时具有较高的导热性能和热稳定性。
提高模具表面处理采用表面喷涂或电化学抛光等手段，可以有效地提高模具表面的平整度和光洁度，避免了裂纹和氧化的产生，降低了模具表面的摩擦系数，使其更加平稳。
应用计算机辅助设计和加工使用计算机-辅助设计和加工流程，可以在保证模具精度的同时，提高其制造速度和效率，减少加工误差，降低了人工操作成本和设备开销。
优化模具结构设计合理优化模具的结构设计，减少模具与材料之间的平行移动和滑动，避免了模具表面与材料之间的磨损而提高使用寿命。
此外，模具的整体刚度应大，切削角度和角度应该合理，才能保证模具后续使用性能不受影响。
结论综上所述，针对拉伸模具存在的问题，可以采用新型材料、提高模具表面处理、应用计算机辅助设计和加工以及优化模具结构设计等改进方案，以提高拉伸模具性能和寿命，降低生产成本和人工费用。

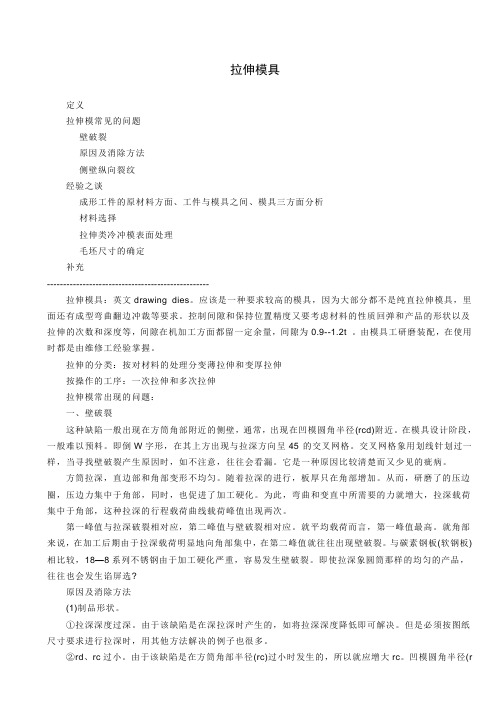

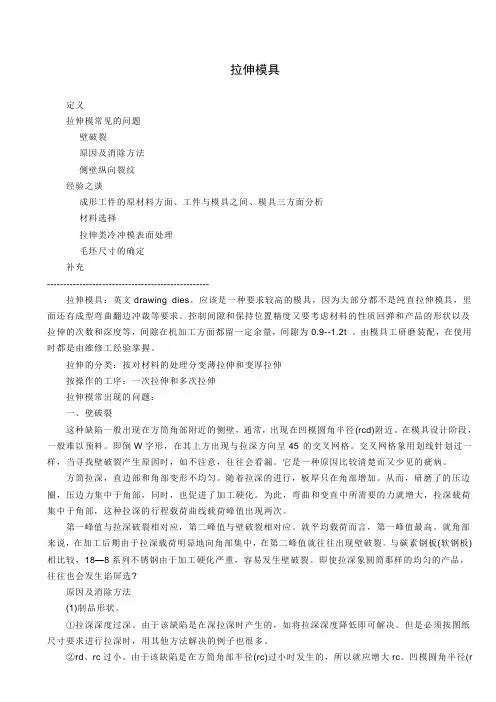

拉伸模具定义拉伸模常见的问题壁破裂原因及消除方法侧壁纵向裂纹经验之谈成形工件的原材料方面、工件与模具之间、模具三方面分析材料选择拉伸类冷冲模表面处理毛坯尺寸的确定补充--------------------------------------------------拉伸模具：英文drawing dies。
应该是一种要求较高的模具，因为大部分都不是纯直拉伸模具，里面还有成型弯曲翻边冲裁等要求。
控制间隙和保持位置精度又要考虑材料的性质回弹和产品的形状以及拉伸的次数和深度等，间隙在机加工方面都留一定余量，间隙为0.9--1.2t 。
由模具工研磨装配，在使用时都是由维修工经验掌握。
拉伸的分类：按对材料的处理分变薄拉伸和变厚拉伸按操作的工序：一次拉伸和多次拉伸拉伸模常出现的问题：一、壁破裂这种缺陷一般出现在方筒角部附近的侧壁，通常，出现在凹模圆角半径(rcd)附近。
在模具设计阶段，一般难以预料。
即倒W字形，在其上方出现与拉深方向呈45°的交叉网格。
交叉网格象用划线针划过一样，当寻找壁破裂产生原因时，如不注意，往往会看漏。
它是一种原因比较清楚而又少见的疵病。
方筒拉深，直边部和角部变形不均匀。
随着拉深的进行，板厚只在角部增加。
从而，研磨了的压边圈，压边力集中于角部，同时，也促进了加工硬化。
为此，弯曲和变直中所需要的力就增大，拉深载荷集中于角部，这种拉深的行程载荷曲线载荷峰值出现两次。
第一峰值与拉深破裂相对应，第二峰值与壁破裂相对应。
就平均载荷而言，第一峰值最高。
就角部来说，在加工后期由于拉深载荷明显地向角部集中，在第二峰值就往往出现壁破裂。
与碳素钢板(软钢板)相比较，18—8系列不锈钢由于加工硬化严重，容易发生壁破裂。
即使拉深象圆筒那样的均匀的产品，往往也会发生谄屏选?原因及消除方法(1)制品形状。
①拉深深度过深。
由于该缺陷是在深拉深时产生的，如将拉深深度降低即可解决。
但是必须按图纸尺寸要求进行拉深时，用其他方法解决的例子也很多。

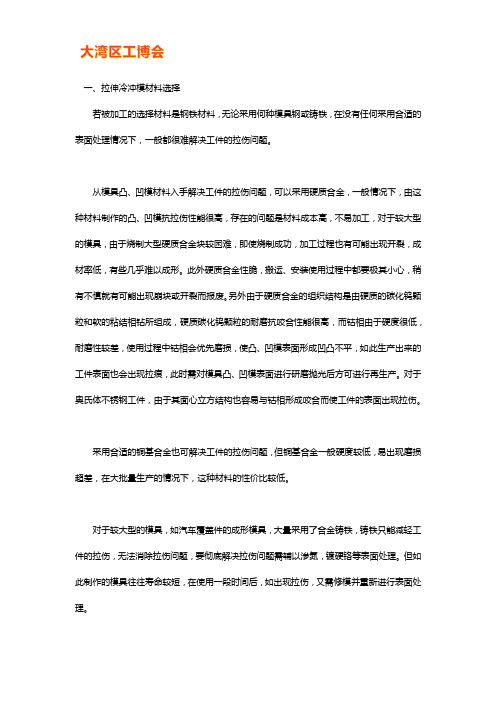

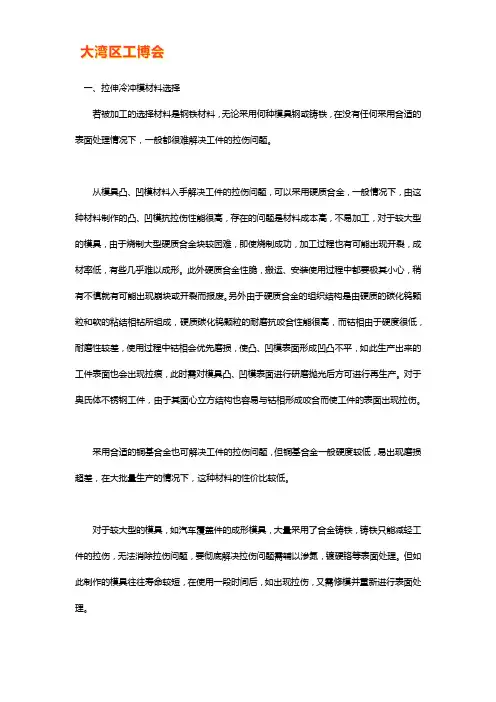

一、拉伸冷冲模材料选择若被加工的选择材料是钢铁材料，无论采用何种模具钢或铸铁，在没有任何采用合适的表面处理情况下，一般都很难解决工件的拉伤问题。
从模具凸、凹模材料入手解决工件的拉伤问题，可以采用硬质合金，一般情况下，由这种材料制作的凸、凹模抗拉伤性能很高，存在的问题是材料成本高，不易加工，对于较大型的模具，由于烧制大型硬质合金块较困难，即使烧制成功，加工过程也有可能出现开裂，成材率低，有些几乎难以成形。
此外硬质合金性脆，搬运、安装使用过程中都要极其小心，稍有不慎就有可能出现崩块或开裂而报废。
另外由于硬质合金的组织结构是由硬质的碳化钨颗粒和软的粘结相钻所组成，硬质碳化钨颗粒的耐磨抗咬合性能很高，而钴相由于硬度很低，耐磨性较差，使用过程中钴相会优先磨损，使凸、凹模表面形成凹凸不平，如此生产出来的工件表面也会出现拉痕，此时需对模具凸、凹模表面进行研磨抛光后方可进行再生产。
对于奥氏体不锈钢工件，由于其面心立方结构也容易与钴相形成咬合而使工件的表面出现拉伤。
采用合适的铜基合金也可解决工件的拉伤问题，但铜基合金一般硬度较低，易出现磨损超差，在大批量生产的情况下，这种材料的性价比较低。
对于较大型的模具，如汽车覆盖件的成形模具，大量采用了合金铸铁，铸铁只能减轻工件的拉伤，无法消除拉伤问题，要彻底解决拉伤问题需辅以渗氮，镀硬铬等表面处理。
但如此制作的模具往往寿命较短，在使用一段时间后，如出现拉伤，又需修模并重新进行表面处理。
在模具材料方面，也有采用陶瓷制作模具凸、凹模并成功解决工件拉伤问题的报道。
由于其性脆，成本高，不可能大批量推广应用。
对于生产批量很小而形状简单的大型拉伸类模具，也有采用橡胶等高分子类材料制作模具凸、凹模的报道，此类模具不会拉伤工件表面，但实际应用很少。
拉伸模具常见的拉伤和磨损以及断裂是目前常见的问题，选材方面也是一直困扰的原因，大型的拉伸模具除了要求钢材的材质有保证外，尺寸的极限也不得不特殊定制或者锻打，由此也对材质的保证产生非常大的风险，由世界上最大的特殊钢铁公司瑞典SSAB钢铁集团开发的Toolox新型工模具钢,是一种具有高韧性、高耐磨性、基本没有内应力的一种预硬的新型工具钢.而且具有非常高的纯净度,晶粒度非常细小,S、P含量极少,析出的碳化物含量少,而且非常均匀.关键在于几乎不变形的特殊性解决了尺寸稳定性问题和极高的抛光效果也大大减少生产过程的粘着磨损，再则达2米的宽度也解决了模具选材的尺寸限制；二、解决拉伸模拉伤问题的一些方法解决模具及工件成形过程中的拉伤问题应依照减小粘着磨损的基本原则，通过改变接触副的性质作为出发点。

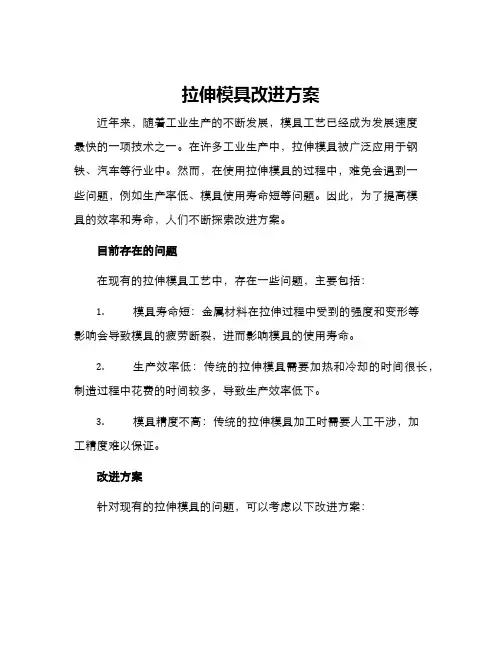

拉伸模具改进方案近年来，随着工业生产的不断发展，模具工艺已经成为发展速度最快的一项技术之一。
在许多工业生产中，拉伸模具被广泛应用于钢铁、汽车等行业中。
然而，在使用拉伸模具的过程中，难免会遇到一些问题，例如生产率低、模具使用寿命短等问题。
因此，为了提高模具的效率和寿命，人们不断探索改进方案。
目前存在的问题在现有的拉伸模具工艺中，存在一些问题，主要包括：1.模具寿命短：金属材料在拉伸过程中受到的强度和变形等影响会导致模具的疲劳断裂，进而影响模具的使用寿命。
2.生产效率低：传统的拉伸模具需要加热和冷却的时间很长，制造过程中花费的时间较多，导致生产效率低下。
3.模具精度不高：传统的拉伸模具加工时需要人工干涉，加工精度难以保证。
改进方案针对现有的拉伸模具的问题，可以考虑以下改进方案：1. 材料方面选择更加耐用、抗腐蚀、抗疲劳的材料制作模具，例如钼合金钢、高硬度合金等，能够明显提高模具的使用寿命，减少寿命过短的问题。
2. 设计方面采用CAD软件进行模具设计，在模具结构设计时应特别考虑材料的机械性能和模具的受力特点，尽量避免出现应力过大导致疲劳断裂的情况。
此外，还可以使用3D打印技术制造模具，提高模具加工精度，更好地适应生产需求。
3. 软件方面运用高级软件进行模拟仿真，全面考虑各种因素对模具性能的影响。
仿真结果可以直观的显示材料性能和模具设计等参数对模具性能的影响，为调整模具结构和参数提供指导。
4. 制造方面采用快速制造技术，例如电子束熔铸、激光烧结、粉末冶金等技术，可以大大缩短制造周期，减少时间限制下的生产效率低的问题。
结论综上所述，拉伸模具通过选材、设计、软件仿真和制造方面的改进，可以有效地解决当前拉伸模具使用过程中存在的问题，提高生产效率和模具使用寿命。
这些改进方案将有助于未来模具技术的发展，为推动工业生产的进一步发展做出积极的贡献。

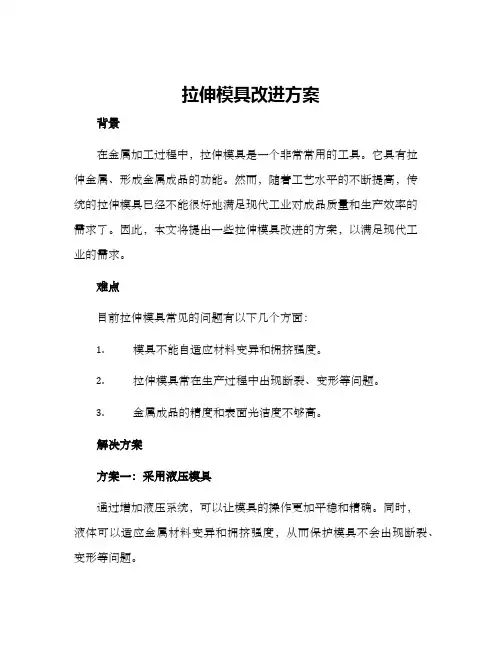

拉伸模具改进方案
背景
在金属加工过程中，拉伸模具是一个非常常用的工具。
它具有拉
伸金属、形成金属成品的功能。
然而，随着工艺水平的不断提高，传
统的拉伸模具已经不能很好地满足现代工业对成品质量和生产效率的
需求了。
因此，本文将提出一些拉伸模具改进的方案，以满足现代工
业的需求。
难点
目前拉伸模具常见的问题有以下几个方面：
1.模具不能自适应材料变异和拥挤强度。
2.拉伸模具常在生产过程中出现断裂、变形等问题。
3.金属成品的精度和表面光洁度不够高。
解决方案
方案一：采用液压模具
通过增加液压系统，可以让模具的操作更加平稳和精确。
同时，
液体可以适应金属材料变异和拥挤强度，从而保护模具不会出现断裂、变形等问题。
方案二：采用先进的材料
采用先进的材料可以有效地解决模具易断裂、变形等问题，并提高金属成品的精度和表面光洁度。
目前，钨钢、陶瓷等材料在拉伸模具制造中已经得到广泛应用。
方案三：设计模具结构
合理的模具结构可以减小金属的变形和缺陷，并且可以提高金属的成型效果和表面质量。
因此，在设计模具时应该考虑模具的几何结构、支撑方式，以及成型工艺等方面。
结论
为了解决传统拉伸模具存在的问题，应该采用改进的方案。
通过引入液压模具、采用先进的材料、设计合理的模具结构等方式，可以有效地解决模具易断裂、变形等问题，并提高金属成品的精度和表面光洁度。
在实践中，应该根据生产需要，灵活选择不同的改进方案，以满足现代工业的需求。

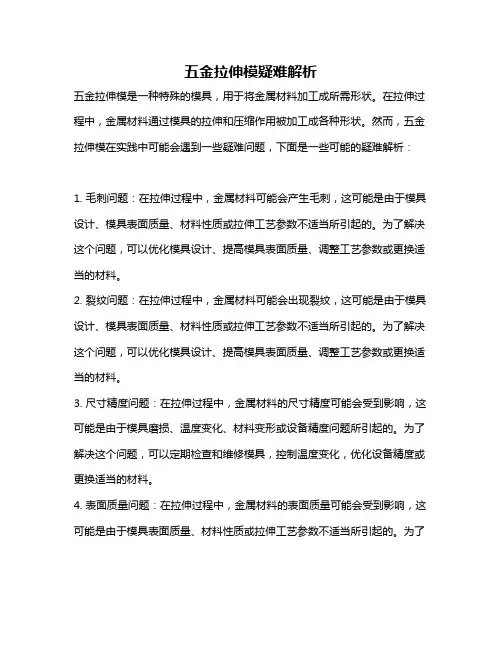

五金拉伸模疑难解析五金拉伸模是一种特殊的模具，用于将金属材料加工成所需形状。
在拉伸过程中，金属材料通过模具的拉伸和压缩作用被加工成各种形状。
然而，五金拉伸模在实践中可能会遇到一些疑难问题，下面是一些可能的疑难解析：1. 毛刺问题：在拉伸过程中，金属材料可能会产生毛刺，这可能是由于模具设计、模具表面质量、材料性质或拉伸工艺参数不适当所引起的。
为了解决这个问题，可以优化模具设计、提高模具表面质量、调整工艺参数或更换适当的材料。
2. 裂纹问题：在拉伸过程中，金属材料可能会出现裂纹，这可能是由于模具设计、模具表面质量、材料性质或拉伸工艺参数不适当所引起的。
为了解决这个问题，可以优化模具设计、提高模具表面质量、调整工艺参数或更换适当的材料。
3. 尺寸精度问题：在拉伸过程中，金属材料的尺寸精度可能会受到影响，这可能是由于模具磨损、温度变化、材料变形或设备精度问题所引起的。
为了解决这个问题，可以定期检查和维修模具，控制温度变化，优化设备精度或更换适当的材料。
4. 表面质量问题：在拉伸过程中，金属材料的表面质量可能会受到影响，这可能是由于模具表面质量、材料性质或拉伸工艺参数不适当所引起的。
为了解决这个问题，可以优化模具设计、提高模具表面质量、调整工艺参数或更换适当的材料。
5. 生产效率问题：在拉伸过程中，生产效率可能会受到影响，这可能是由于模具设计、设备精度或工艺参数不适当所引起的。
为了解决这个问题，可以优化模具设计、提高设备精度、调整工艺参数或增加生产设备。
以上是五金拉伸模的一些疑难解析，为了解决这些问题，需要综合考虑多个因素，采取相应的措施来提高生产效率和产品质量。
同时，在实际操作中不断总结经验，加强技术交流和合作，共同推动五金拉伸模技术的发展。

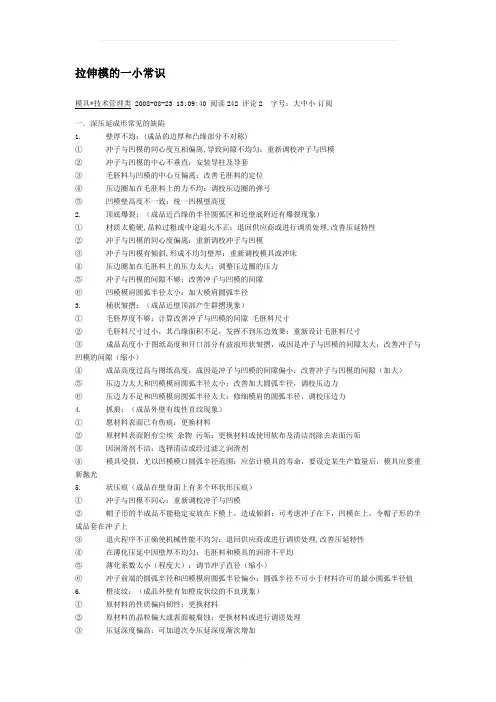

拉伸模的一小常识模具*技术管理类 2008-08-23 13:09:40 阅读242 评论2 字号：大中小订阅一．深压延成形常见的缺陷1.壁厚不均：(成品的边厚和凸缘部分不对称)①冲子与凹模的同心度互相偏离,导致间隙不均匀：重新调校冲子与凹模②冲子与凹模的中心不垂直：安装导柱及导套③毛胚料与凹模的中心互偏离：改善毛胚料的定位④压边圈加在毛胚料上的力不均：调校压边圈的弹弓⑤凹模壁高度不一致：统一凹模壁高度2.顶底爆裂：（成品近凸缘的半径圆弧区和近壁底附近有爆裂现象）①材质太脆硬,晶粒过粗或中途退火不正：退回供应商或进行调质处理,改善压延特性②冲子与凹模的同心度偏离：重新调校冲子与凹模③冲子与凹模有倾斜,形成不均匀壁厚：重新调校模具或冲床④压边圈加在毛胚料上的压力太大：调整压边圈的压力⑤冲子与凹模的间隙不够：改善冲子与凹模的间隙⑥凹模模肩圆弧半径太小：加大模肩圆弧半径3.桶状皱摺：（成品近壁顶部产生群摺现象）①毛胚厚度不够：计算改善冲子与凹模的间隙毛胚料尺寸②毛胚料尺寸过小，其凸缘面积不足，发挥不到压边效果：重新设计毛胚料尺寸③成品高度小于图纸高度和开口部分有波浪形状皱摺，成因是冲子与凹模的间隙太大：改善冲子与凹模的间隙（缩小）④成品高度过高与图纸高度，成因是冲子与凹模的间隙偏小：改善冲子与凹模的间隙（加大）⑤压边力太大和凹模模肩圆弧半径太小：改善加大圆弧半径，调校压边力⑥压边力不足和凹模模肩圆弧半径太大：修细模肩的圆弧半径，调校压边力4.抓痕：（成品外壁有线性直纹现象）①愿材料表面已有伤痕：更换材料②原材料表面附有尘埃杂物污垢：更换材料或使用软布及清洁剂除去表面污垢③因润滑剂不洁：选择清洁或经过滤之润滑剂④模具受损，尤以凹模模口圆弧半径范围：应估计模具的寿命，要设定某生产数量后，模具应要重新抛光5.状压痕（成品在壁身面上有多个环状形压痕）①冲子与凹模不同心：重新调校冲子与凹模②帽子形的半成品不能稳定安放在下模上，造成倾斜：可考虑冲子在下，凹模在上，令帽子形的半成品套在冲子上③退火程序不正确使机械性能不均匀：退回供应商或进行调质处理,改善压延特性④在薄化压延中因壁厚不均匀：毛胚料和模具的润滑不平均⑤薄化系数太小（程度大）：调节冲子直径（缩小）⑥冲子前端的圆弧半径和凹模模肩圆弧半径偏小：圆弧半径不可小于材料许可的最小圆弧半径值6.橙皮纹：（成品外壁有如橙皮状纹的不良现象）①原材料的性质偏向韧性：更换材料②原材料的晶粒偏大或表面被腐蚀：更换材料或进行调质处理③压延深度偏高：可加道次令压延深度渐次增加7.烧边（成品外壁局部有明显的直线状纹）①冲子与凹模的间隙不够：改善冲子与凹模的间隙②凹模模肩圆弧半径太小：改善加大圆弧半径，加凸米8.耳缘（成品上端有明显的高低不平和厚薄不均现状）①毛胚料安放不对中：加适当管位②冲子与凹模的同心度偏离：重新调校冲子与凹模③原材料和模具的润滑剂不平均：改善润滑方法如送料系统上令片料通过油毡，以求获得均匀的润滑剂④材料的晶粒方向性，常见于非原型产品：可预留材料供最后修正二．润滑油与模具和片材的影响深压延加工成形时，材料与工具接触面之摩擦现象是一种复杂问题，润滑的最大目的是减低片材压料板与凹模面之间的摩擦力，有助散去加工热量，增加模具寿命，而增加压延界限比则是主要目标。

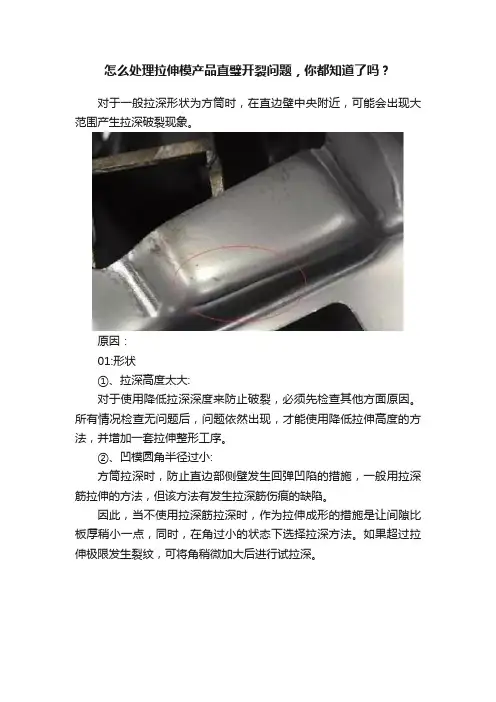

怎么处理拉伸模产品直璧开裂问题，你都知道了吗？对于一般拉深形状为方筒时，在直边壁中央附近，可能会出现大范围产生拉深破裂现象。
原因：01:形状①、拉深高度太大:对于使用降低拉深深度来防止破裂，必须先检查其他方面原因。
所有情况检查无问题后，问题依然出现，才能使用降低拉伸高度的方法，并增加一套拉伸整形工序。
②、凹模圆角半径过小:方筒拉深时，防止直边部侧壁发生回弹凹陷的措施，一般用拉深筋拉伸的方法，但该方法有发生拉深筋伤痕的缺陷。
因此，当不使用拉深筋拉深时，作为拉伸成形的措施是让间隙比板厚稍小一点，同时，在角过小的状态下选择拉深方法。
如果超过拉伸极限发生裂纹，可将角稍微加大后进行试拉深。
02:冲压条件①、压边力过大:凸缘面全部发亮，说明压边力太大，可将压边力减少到既允许材料流入而又不起皱的程度。
②、凹模面润滑不良:要使材料容易流入，就要检查润滑油的种类及用量。
03:模具问题①、凹模面加工与配合不好:在制品产生破裂的同时，凸缘面上又有擦伤，就要用砂轮很好地磨光，达到材料流入容易的条件。
②、间隙太小:制品的侧壁发亮而破裂时，是由于侧壁减薄量太大，因此需调整间隙。
③、拉深筋的位置和形状不良:由于拉深筋力量过大而产生破裂的情况很多，所以要降低拉深筋的力量。
④、模具精度不良:模具精度不良，有模芯偏移；凸模和凹模的平行度、垂直度不好等原因。
如果对模具事先检查，在试拉深时就不会发生问题⑤、压边圈刚性不足:压边圈刚性不足时，会只在几个缓冲销部位受到剧烈拉伸而产生破裂。
⑥、压力机精度不良:当压力机的精度不好时，就会产生与模具精度不好一样的缺陷，在试拉深前，要使机床保持在高精度状态下，并且必须进行试拉深。
04:材料①、当缺陷是由于材料拉伸强度不够及晶粒过大而产生时，就需要改变材料②、当由于板材厚度不够而产生缺陷时，需要增加板材厚度。
拉伸中出现破裂为常见技术问题，比如薄壁破裂、拐角破裂、产品起皱等。
拉伸模起皱解决方法
拉伸模起皱时，可以尝试以下解决方法：
1. 调整模具参数：检查模具的温度、压力以及冷却时间等参数是否适当，根据具体情况进行调整。
2. 检查材料：拉伸模起皱可能是由于材料质量问题造成的，检查材料的熔点、流动性和挤出效果等属性，必要时更换材料。
3. 增加冷却时间：适当延长模具的冷却时间，以帮助材料更好地固化，减少起皱的可能性。
4. 改进模具设计：通过改变模具的结构设计，增加支撑结构或者调整模具的排气系统，以增加材料的流畅性和降低拉伸时的摩擦力，减少起皱的可能。
5. 添加防止起皱剂：在注塑过程中，可以添加一些专门的防止起皱剂，帮助材料更好地流动，并减少起皱。
6. 调整拉伸速度：太快的拉伸速度容易引起材料的变形和起皱，适当减慢拉伸速度可以减少这种问题的发生。
7. 检查模具状态：定期检查模具的磨损和损坏情况，及时更换或修复受损部位，以保证模具的良好状况。
请注意，具体解决方法应根据实际情况进行调整和试验，以找到最适合的解决方案。
拉伸模具问题点及修模方法我折腾了好久拉伸模具这事儿，总算找到点门道。
拉伸模具啊，那问题可真不少。
就说那个模具表面磨损的问题吧，我一开始都没当回事儿。
我就发现拉出来的工件表面总是不光滑，有些小划痕之类的。
我一开始以为是原材料的问题呢，就去换了一批材料，结果还是不行。
这时候我才意识到可能是模具表面出了岔子。
我就仔细去看那模具，发现表面确实有些磨损，就像咱们穿的鞋子，底儿磨薄了一样。
那解决办法呢，我试过用砂纸去打磨，但是也不敢打磨得太狠，就轻轻地磨，把那些小毛刺啊小突起的地方给弄平。
可这有个不好的地方，就是很难把握那个度，稍微不小心，就可能把模具尺寸给改了。
后来我就找了那种专业的模具修复剂，效果还不错，就像给磨损的地方补上了一层保护膜。
还有那个脱模困难的问题，可把我愁坏了。
感觉那些工件就像黏在模具上一样，怎么都不愿意下来。
我试过给模具加润滑油，但是加了以后发现工件的尺寸稳定性就不行了，有时候大有时候小的。
后来我就想啊，这是不是因为模具的脱模斜度有问题呢。
我就找工具去量那个脱模斜度，量了半天才确定确实有点小。
然后我就重新调整了一下脱模斜度。
这就好比是一个倒着的小山坡，原来这个坡比较陡，东西下不来，把坡改缓点就容易让东西滑下去了。
这个过程可不是那么简单的，要把模具拆开，调整角度，再装回去，得特别小心不能让其他地方出问题。
有时候模具还会出现裂缝，这可不得了。
我见过一个模具裂了一小缝，拉出来的工件形状就开始变得很奇怪。
我一开始不确定这裂缝是怎么来的。
后来我慢慢研究发现，可能是在拉伸过程中力量不均匀导致的。
对于小裂缝的修复，我有点不太确定。
我就先尝试用焊接的办法，但是焊接之后发现模具的形状有些变形了。
后来我就去请教了有经验的老师傅，老师傅说要用那种专门针对模具修复的焊接材料，而且焊接完了还要进行退火处理，就像给金属做个按摩让它放松一下，这样就不会变形得太厉害了。
在处理拉伸模具问题的时候啊，耐心是超级重要的。
每次遇到问题都得一步一步去排查，不能想当然。
拉伸模具改进方案引言拉伸模具是用于制造金属零件的一种重要工具，广泛应用于汽车、机械、航空航天等领域。
随着工业技术的发展，人们对拉伸模具的质量要求越来越高，如何改进拉伸模具的品质和性能成为制造商的必要任务。
本文将探讨拉伸模具改进的相关方案，旨在提高拉伸模具的品质和使用寿命，降低生产成本，增强企业的竞争力。
问题分析拉伸模具在使用过程中常常会出现以下问题：•模具寿命较短；•模具质量不稳定，易出现裂纹、缺陷等瑕疵；•模具生产成本较高。
这些问题直接影响到产品的质量和生产效率，需要寻找解决方案。
改进方案根据以上问题的分析，针对拉伸模具这一领域的特点，我们提出以下改进方案：1.材料选用(1)采用耐磨性、强韧性、抗疲劳性能好的合金材料代替其它常规材料，以提高模具的使用寿命和耐久性，减少维护成本。
(2)在材料制备过程中，控制经过处理后的材料的组织密度和晶粒大小，达到最佳的强度和塑性性能。
同时，应该严格控制化学成分的含量，以避免硬度、韧性等参数不符合要求。
2.结构设计(1)设计合理的结构，保证模具强度和刚性，防止模具变形和开裂。
(2)改进模具的冷却系统，提高冷却效果。
通过实验分析，调整冷却水的流量和温度，控制模具温度的升高，加快模具的冷却速度。
3.制造工艺(1)改进模具表面的处理工艺，强化模具的抗腐蚀能力和耐磨性能，防止氧化和腐蚀。
(2)通过高精度的数控加工设备，实现模具的一次性精密制造。
采用高速切削、高档车床和磨床等机床，保证模具的轮廓和尺寸精确。
4.模具管理(1)建立完整的模具管理制度，做好模具保养和维护工作，加强模具使用记录，及时发现模具的磨损和其他问题。
(2)对模具进行定期的维护和保养，及时发现和排除模具的隐患，确保模具长期稳定地运转。
总结通过对拉伸模具的问题分析和改进方案的探讨，我们可以发现，拉伸模具的改进需要多方面的配合，需要全面思考材料、结构设计、制造工艺、模具管理等因素。
只有通过科学的改进和优化，才能有效提高拉伸模具的品质和性能，满足严格的工业要求，提高生产效率和企业的竞争力。
拉伸（又称拉延，拉深）因为适用于各行各业。
模具在拉伸的过程中会产生各种问题，常见的问题比如：起皱、顶部R拉裂、侧壁拉裂、制品表面拉伤、拉伸高度太高或者太矮等等…一系列的问题。
所以拉伸工艺在冲压模具里也是一个难点。
下面介绍五金拉伸模具大概特性：一、拉伸概念：1.拉伸:将板料压制成空心件(壁厚基本不变)。
2.拉伸过程:是由平面(凸缘)上的材料转移到筒形(盒形)侧壁上,因此平面的外形尺寸发生较大的变化。
3.拉伸系数:拉伸直径与毛胚直径之比值“m”（毛胚到工件的变形程度)。
二、影响拉伸系数的主要因素：1.材料机械性能（降伏强度---弹性变形；抗拉强度----塑性变形；延伸系数；断面收缩率）。
2.材料的相对厚度。
3.拉伸次数。
4.拉伸方式。
5.凸凹模圆角半径。
6.拉伸工作面的光洁度以及润滑条件,间隙等。
7.拉伸速度。
三、拉伸工序安排：1.材料较薄拉伸深度比直径大的零件:用减小筒形直径来达到增加高度的方法，圆角半径可逐次小。
2.材料较厚拉伸深度和直径相近的零件:可用维持高度不变逐步减小筒形直径过程中减小圆角半径。
3.凸缘很大且圆半径很小时:应通过多次整形达成。
4.凸缘过大时:必要时采应胀形成形法。
为体现“凸缘不变”原则,让第一次拉伸形成的凸缘不参与以后各次的拉伸变形,宽凸缘拉伸减首次入凹模的材料(即形成壁与底的材料)应比最后拉伸完成实际所需的材料多3~10%。
注:按面积计算拉伸次数多时取上限,反之取下限。
这些多余的材料将在以后各次拉伸琢步返回到凸缘上,引起凸缘变厚但能避免头部拉裂,局部变薄的区域可通过整形来修正。
因此拉伸时严格控制各次的拉伸高度是相当重要的。
四、盒形件拉伸转角部分相当於筒形件的拉伸,直壁部分相当於弯曲变形；五、拉伸润滑在拉伸过程中,材料与模具之间有摩擦存在，所以要有专用的冲压拉伸润滑油，摩擦力大不仅使拉伸系数增大,拉伸力增加而且会磨损,刮伤模具和工间表面所以是有害的，因而利用润滑条件发挥传力区的变形潜力来补偿不均匀性,既能提高传力区的承载能力,又能促进整个变形区顺利进行塑性变形。
拉伸模具改进方案背景拉伸模具是用于铝合金制品生产的重要工具。
在实际生产中，由于制造工艺和原材料的差异等因素，模具容易出现损坏、变形和使用寿命短等问题。
为此，需要通过改进模具设计和生产工艺来提高模具的性能和使用寿命，从而降低生产成本，提高生产效率。
问题在实际生产中，拉伸模具存在以下问题：1.模具损坏：在拉伸过程中，模具受到巨大的力量，容易出现裂纹、变形和磨损等问题，影响产品质量和产量。
2.模具加工难度大：由于模具结构复杂，加工难度大，加工成本较高。
3.使用寿命短：由于材料质量和加工工艺等因素，模具使用寿命较短，需要经常更换，增加生产成本和生产周期。
改进方案为了解决以上问题，我们提出以下改进方案：1. 优化模具结构合理地设计模具结构，减少过多的接触面积和变形，降低材料受力程度，从而增加模具使用寿命。
一些常见的优化措施包括：•增加模具加强筋，提高承压能力；•减少模具壁厚，降低模具重量，减少拉伸时模具变形；•减小模具内壁的倾斜度，防止铝合金板材在拉伸过程中出现拖伤等问题。
2. 选择合适的材料选择高强度、高硬度、高韧性、高热稳定性等优良材料，可以减少模具开裂和变形的情况，提高模具的承载能力和使用寿命。
常见的材料包括：•高碳铬钼合金钢：硬度高，热处理后具有较高的强度和韧性，使用寿命长；•高速钢：抗热性好，寿命长，适用于加工工艺复杂的模具。
3. 优化加工工艺优化加工工艺，降低模具成本，提高模具加工精度，提高生产效率和产品质量。
一些常见的优化措施包括：•加入新颖的CAD、CAM和CAE等计算机辅助设计与制造技术，增加制造精度，减少人工误差；•采用高效的数控加工设备，增加加工精度，降低加工成本；•完善模具管理制度，加强模具维护保养，延长模具使用寿命，提高生产效率。
总结综上所述，通过优化模具结构、选择合适的材料和优化加工工艺等措施，可以有效提高拉伸模具的使用寿命和生产效率，降低生产成本和制造工艺难度，应用前景广阔。
