三维激光扫描测量系统

三维激光扫描测绘技术的基本原理与应用激光扫描测绘技术作为一种高效、高精度的测绘方法，得到了广泛的应用。

它利用激光传感器扫描目标物体表面，通过测量激光束的反射时间和强度信息，来获取目标物体的三维坐标数据。

本文将介绍三维激光扫描测绘技术的基本原理以及其应用领域。

首先，激光扫描测绘技术的基本原理是通过对目标物体进行激光扫描，探测激光束在空间中的三维坐标位置。

激光扫描系统由激光器、扫描仪和控制系统组成。

激光器发射的激光束被扫描仪控制进行扫描，然后反射回扫描仪并传回控制系统。

控制系统根据接收到的反射激光束的时间和强度信息，计算出目标物体的三维坐标数据。

激光扫描测绘技术的应用领域非常广泛。

在建筑行业中，三维激光扫描测绘技术可以快速获取建筑物的几何形状和细节信息，用于建筑物的设计、维护和修复。

在城市规划中，激光扫描测绘技术可以用于快速获取城市地形和道路的三维数据，为城市规划提供重要参考。

在文化遗产保护中，激光扫描测绘技术可以用于建筑物或文物的数字化保护，方便后续的修复和保存工作。

在制造业中，激光扫描测绘技术可以用于对零部件进行三维重建和检测，提高生产效率和质量控制。

此外，激光扫描测绘技术还可以应用于地质勘探、地下管线检测以及环境监测等领域。

在实际应用中，激光扫描测绘技术还面临着一些挑战。

首先是数据处理和分析的复杂性。

激光扫描仪产生的数据量庞大，需要进行复杂的处理和分析才能得到有用的信息，这对计算资源和算法的要求较高。

其次是测量误差的影响。

由于外界环境的干扰、激光束在传播过程中的衰减等因素，激光扫描测绘技术的测量结果可能存在一定的误差，需要进行误差补偿和校正。

此外，激光扫描测绘技术在某些特殊场景下，如透明物体和反射率较低的物体，可能无法获取准确的测量结果。

为了克服这些挑战，研究人员和工程师们一直在努力改进激光扫描测绘技术。

他们提出了许多新的算法和方法，以提高数据处理和分析的效率，减小测量误差。

例如，基于机器学习的方法可以通过训练模型，提高对扫描数据的自动分割和分类能力。

一、系统简介三维激光扫描技术是上世纪九十年代中期开始出现的一项高新技术，是继GPS空间定位系统之后又一项测绘技术新突破。

它通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据。

可以快速、大量的采集空间点位信息，为快速建立物体的三维影像模型提供了一种全新的技术手段。

近些年来，三维激光扫描仪已经从固定朝移动方向发展，最具代表性的就是车载三维激光扫描仪，车载三维激光扫描仪是将三维激光扫描设备、卫星定位模块、惯性测量装置、里程计、360°全景相机、总成控制模块和高性能板卡计算机集成并封装于汽车的刚性平台之上，在汽车移动过程中，快速获取高精度定位定姿数据、高密度三维点云和高清连续全景影像数据，通过统一的地理参考和摄影测量解析处理，实现无控制的空间地理信息采集与建库。

汽车、三维激光扫描仪、数据处理软件，这三部分共同组成了车载三维激光扫描系统。

图1.车载三维激光扫描系统图2.系统工作原理图二、发展状况随着地理空间信息服务产业的快速发展，地理空间数据的需求也越来越旺盛。

地理空间数据的生产，成为世界经济增长的一大热点。

目前世界上最大的两家导航数据生产商NavTech和Tele Atlas均将车载三维激光扫描系统作为其数据采集与更新的主要手段，并将该技术视为公司的核心技术。

我国在车载三维激光扫描系统测图领域的研究起步较早，现已在多传感器集成、系统误差检校、直接地理参考技术、交通地理信息系统等方面取得突破性的进展，其中最具代表性的有李德仁院士主持、立得空间信息技术有限公司研制的LD2000-RM车载道路测量系统和刘先林院长主持、首都师范大学研制的SSW车载测图系统。

三、国内的应用经过多年的发展和应用，车载三维激光扫描系统已在我国基础测绘、应急保障测绘、街景导航地图测绘、三维数字城市建设、矿山测绘、公路GIS与公路路产管理、电力GIS数据采集与可视化管理、铁路GIS与铁路资产管理、公安GIS数据采集等项目中得到广泛应用。

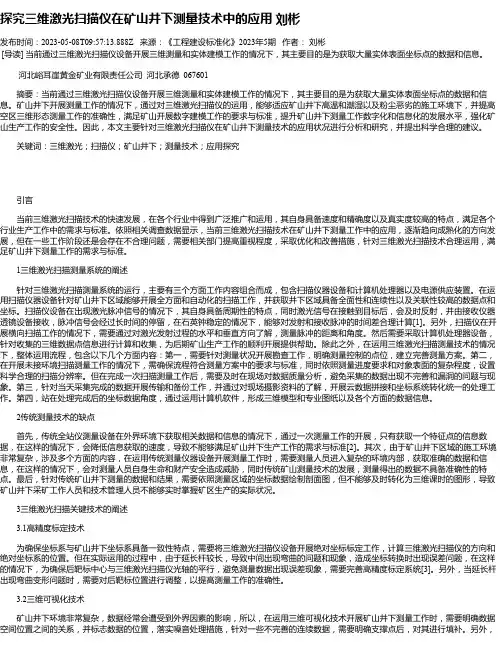

探究三维激光扫描仪在矿山井下测量技术中的应用刘彬发布时间：2023-05-08T09:57:13.888Z 来源：《工程建设标准化》2023年5期作者：刘彬[导读] 当前通过三维激光扫描仪设备开展三维测量和实体建模工作的情况下，其主要目的是为获取大量实体表面坐标点的数据和信息。

河北峪耳崖黄金矿业有限责任公司河北承德 067601摘要：当前通过三维激光扫描仪设备开展三维测量和实体建模工作的情况下，其主要目的是为获取大量实体表面坐标点的数据和信息。

矿山井下开展测量工作的情况下，通过对三维激光扫描仪的运用，能够适应矿山井下高温和潮湿以及粉尘恶劣的施工环境下，并提高空区三维形态测量工作的准确性，满足矿山开展数字建模工作的要求与标准，提升矿山井下测量工作数字化和信息化的发展水平，强化矿山生产工作的安全性。

因此，本文主要针对三维激光扫描仪在矿山井下测量技术的应用状况进行分析和研究，并提出科学合理的建议。

关键词：三维激光；扫描仪；矿山井下；测量技术；应用探究引言当前三维激光扫描技术的快速发展，在各个行业中得到广泛推广和运用，其自身具备速度和精确度以及真实度较高的特点，满足各个行业生产工作中的需求与标准。

依照相关调查数据显示，当前三维激光扫描技术在矿山井下测量工作中的应用，逐渐趋向成熟化的方向发展，但在一些工作阶段还是会存在不合理问题，需要相关部门提高重视程度，采取优化和改善措施，针对三维激光扫描技术合理运用，满足矿山井下测量工作的需求与标准。

1三维激光扫描测量系统的阐述针对三维激光扫描测量系统的运行，主要有三个方面工作内容组合而成，包含扫描仪器设备和计算机处理器以及电源供应装置。

在运用扫描仪器设备针对矿山井下区域能够开展全方面和自动化的扫描工作，并获取井下区域具备全面性和连续性以及关联性较高的数据点和坐标。

扫描仪设备在出现激光脉冲信号的情况下，其自身具备周期性的特点，同时激光信号在接触到目标后，会及时反射，并由接收仪器透镜设备接收，脉冲信号会经过长时间的停留，在石英钟稳定的情况下，能够对发射和接收脉冲的时间差合理计算[1]。

三维激光测量技术的原理与使用方法激光测量技术是一种高精度、高效率的测量方法，在工业生产、建筑设计以及科学研究中被广泛应用。

其中，三维激光测量技术作为激光测量技术的一种重要形式，具有更高的精确度和全面性。

本文将介绍三维激光测量技术的原理与使用方法。

一、三维激光测量技术的原理三维激光测量技术是通过测量物体与激光束的相互作用来确定物体表面的点坐标，进而建立物体的三维坐标系统。

其基本原理可以概括为以下几点：1. 激光测距原理：三维激光测量技术主要是基于激光测距原理实现的。

激光器发出的激光束照射到物体上，激光束被物体表面反射后再由激光接收器接收。

通过测量激光束的往返时间，并结合光速的知识，可以计算出激光束从发射到接收的时间，从而得到物体表面的点到激光器的距离。

2. 多点定位原理：三维激光测量技术的另一个重要原理是多点定位原理。

通过在物体表面上布置多个接收器，可以同时接收到多个反射激光束，从而确定物体表面的多个点的坐标。

而通过这些点的坐标，可以建立起物体的三维坐标系统。

3. 反射率校正原理：物体表面的反射率对激光测量结果有一定的影响。

在进行激光测量时，常常需要对物体表面的反射率进行校正，以得到更准确的测量结果。

一般来说，物体表面越光滑，其反射率就越高，对激光的反射也就越强。

二、三维激光测量技术的使用方法三维激光测量技术在实际应用中有多种方法和步骤，可以根据具体需求选择不同的使用方式。

1. 扫描法：三维激光测量技术可以通过扫描法获取目标物体表面的三维信息。

首先，在测量区域内设置扫描器和接收器，扫描器会以一定的速度扫描整个区域，同时记录接收到的反射激光束信息。

然后，将接收到的数据进行处理和分析，得到物体表面各个点的三维坐标数据。

2. 三角测量法：三角测量法是三维激光测量技术中常用的一种方法。

在进行测量之前，确定基准点和测量点的坐标，通过测量激光束与基准点和测量点的夹角，以及激光束与基准点之间的距离，可以利用三角函数计算出测量点的三维坐标。

基于控制器的高速三维激光扫描系统设计与实现随着科技的不断发展，激光技术的应用越来越广泛，如在仓储、制造、医疗等行业都有着重要的作用。

其中，三维激光扫描系统可以快速地获取三维模型，广泛应用于制造业、文化遗产保护、室内设计等领域。

本文将介绍一种基于控制器的高速三维激光扫描系统设计与实现。

一、系统架构系统架构主要由三部分组成：控制器、激光扫描头和制动器。

其中，控制器作为整个系统的核心，主要负责数据处理、控制和传输等任务。

激光扫描头则用于发射激光束并接收反射回来的激光信号。

制动器则起到激光扫描头的定位作用，以确保扫描的精度和精度。

二、系统设计本系统采用的激光扫描头为TOF(Time-of-Flight)类型激光扫描头，其工作原理是计算反射回来的激光信号的往返时间，并通过ToF芯片进行数据转换，从而得到距离信息。

同时，由于ToF激光扫描头的工作频率高，能量密度大，因此可以实现高速扫描。

另外，为了确保扫描的精确性，本系统采用了高精度制动器来控制激光扫描头的运动轨迹。

在控制器的设计方面，本系统选择了基于FPGA(Field-Programmable Gate Array)芯片的控制器，该芯片具有可重构性、并行性、低功耗等特点，适用于高速数据处理和控制。

控制器的软件部分则主要由C语言和Verilog HDL编写而成。

三、系统实现系统实现的关键在于算法的设计和实现。

本系统采用了基于去噪和网格化的数据处理算法，通过滤波、积分、分割、匹配等步骤将原始扫描数据进行处理，最终得到三维点云数据。

算法实现过程中主要采用了C++编程语言。

同时，为了实现高速扫描，本系统采用了基于DSP芯片的数据传输方式，用于实现控制器和激光扫描头之间的快速数据传输。

同时，为了实现较长距离的扫描，本系统还采用了多台激光扫描头的联合扫描方式，以减小扫描盲区和遮挡等现象。

四、系统优化在系统优化方面，本文主要着重从三个方面进行了优化：数据采集、数据处理和数据显示。

０．引言自上世纪六十年代第一台激光测距仪研制成功，三维激光扫描技术是上世纪九十年代中期激光应用研究的又一项重大突破，它通过高速激光扫描测量，大面积、高分辨率获取被测对象表面的三维坐标数据，可以快速、大量的采集空间点位信息，为快速获取空间物体的三维数据信息提供了一种全新的技术手段。

根据权威专家预测，该项技术是即ＧＰＳ技术后的又一项测绘技术新突破，其应用推广将会引起测绘技术的又一次革命。

１．三维激光扫描技术工作原理扫描仪的发射器通过激光二极管发射近似红外波长的安全激光束，对所测对象进行立体面状扫描，借助设备获取不同对象对激光的反射时间差，从而测出激光与物体之间的距离，最后用编码器来测量镜头旋转角度与激光扫描仪的水平旋转角度，获取被测对象表面每个采样点空间立体坐标，得到被测对象的采样点（离散点）集合，称之为“距离影像”或“点云”。

所获取的由点云组成的影像与通常的扫描的栅格影像最大的区别就是具有矢量化的特性，点云之间具有可量测性。

２．设备分类按照空间位置分类，三维激光扫描设备可分为：１：机载类；２：地面类。

地面扫描设备按照扫描方式的区别细分为地面、车载和船载；以ＯＰＴＥＣＨ公司的三维激光扫描仪为例，地面类按照其功能分为ＩＬＲＩＳ—３６Ｄ、ＩＬＲＩＳ—３ＤＥＲ、ＩＬＲＩＳ—３ＤＭＣ、ＩＬＲＩＳ—３ＤＶＰ四种型号。

ＩＬＲＩＳ—３６Ｄ配备有一个马达驱动可旋转和仰俯机座，提供３６００的视场，可无缝扫描大面积的区域；ＩＬＲＩＳ—３ＤＥＲ距离增强型，使可视能力增加４０％；ＩＬＲＩＳ—３ＤＭＣ适合于车载和船载进行移动扫描；ＩＬＲＩＳ—３ＤＶＰ是基本型。

３．设备性能参数以徕卡ＨＤＳ６０００、ＴｒｉｍｂｌｅＧＸ３Ｄ、ＩＬＲＩＳ－３Ｄ三种扫描仪为例进行性能参数比较：①徕卡ＨＤＳ６０００扫描仪：扫描距离７９ｍ，速度５０００００／秒，单点测量精度３ｍｍ，距离精度０．１ｍｍ，标靶获取精度２ｍｍ，角度２５”。

②ＴｒｉｍｂｌｅＧＸ３Ｄ扫描仪：扫描距离２００ｍ，加长３５０ｍ，速度５０００／秒，单点测量精度１２ｍｍ＠１００ｍ，距离精度７ｍｍ＠１００ｍ，标靶获取精度小于１ｍｍ，角度（水平角１２”；垂直角１４”）。
