【CN109946670A】一种光学影像驱动的雷达极化信息提取方法【专利】

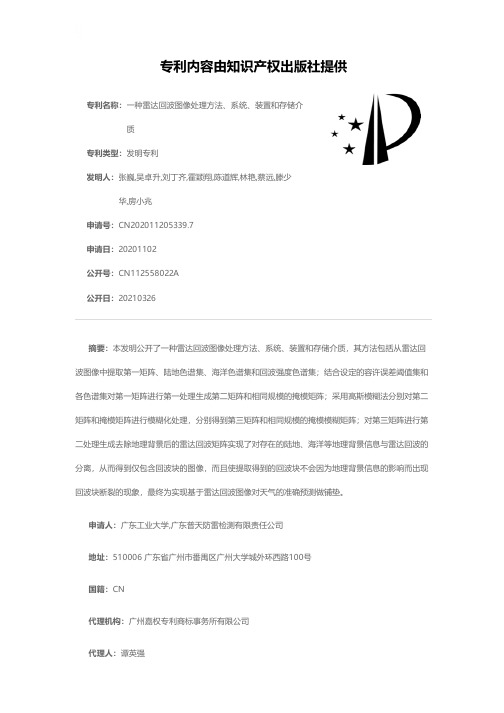

专利名称：一种雷达回波图像处理方法、系统、装置和存储介质
专利类型：发明专利
发明人：张巍,吴卓升,刘丁齐,霍颖翔,陈道辉,林艳,蔡远,滕少华,房小兆
申请号：CN202011205339.7
申请日：20201102
公开号：CN112558022A
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本发明公开了一种雷达回波图像处理方法、系统、装置和存储介质，其方法包括从雷达回波图像中提取第一矩阵、陆地色谱集、海洋色谱集和回波强度色谱集；结合设定的容许误差阈值集和各色谱集对第一矩阵进行第一处理生成第二矩阵和相同规模的掩模矩阵；采用高斯模糊法分别对第二矩阵和掩模矩阵进行模糊化处理，分别得到第三矩阵和相同规模的掩模模糊矩阵；对第三矩阵进行第二处理生成去除地理背景后的雷达回波矩阵实现了对存在的陆地、海洋等地理背景信息与雷达回波的分离，从而得到仅包含回波块的图像，而且使提取得到的回波块不会因为地理背景信息的影响而出现回波块断裂的现象，最终为实现基于雷达回波图像对天气的准确预测做铺垫。

申请人：广东工业大学,广东普天防雷检测有限责任公司
地址：510006 广东省广州市番禺区广州大学城外环西路100号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：谭英强
更多信息请下载全文后查看。

专利名称：一种针对雷达电磁信号的极化参数自适应测量装置专利类型：实用新型专利
发明人：马立军,陆华君
申请号：CN201922231011.1
申请日：20191213
公开号：CN211375042U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型属于电磁波本身自适应测量领域，尤其是一种针对雷达电磁信号的极化参数自适应测量装置，针对现有自适应测量装置中的双模喇叭接收雷达信号的位置单一，不便于调节双模喇叭的接收位置的问题，现提出如下方案，其包括测量器，所述测量器的顶部固定连接有控制座，控制座上开设有固定腔，固定腔的顶部内壁上开设有转动孔，转动孔内转动安装有转动座，转动座的顶部开设有凹槽，凹槽内转动安装有双模喇叭，所述双模喇叭的一侧固定连接有转动轮，凹槽的底部内壁上开设有固定槽。

本实用新型结构合理，操作方便，该自适应测量装置中的双模喇叭接收雷达信号的位置灵活，便于调节双模喇叭的接收位置。

申请人：万科思自动化(上海)有限公司
地址：200122 上海市浦东新区中国(上海)自由贸易试验区东方路971号19H室
国籍：CN
更多信息请下载全文后查看。

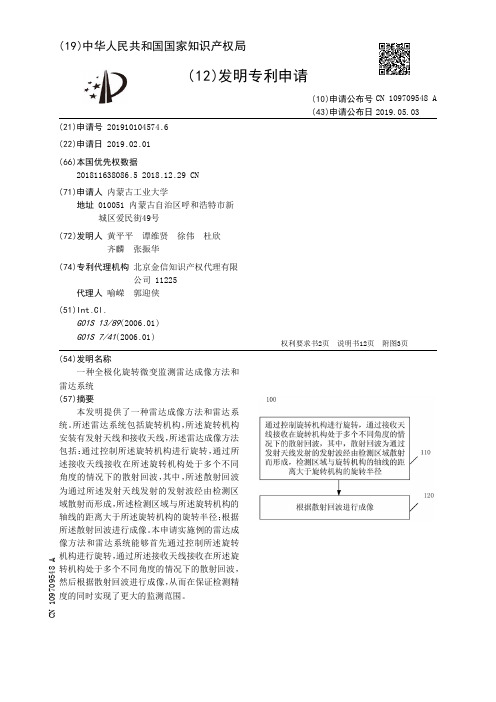

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910104574.6(22)申请日 2019.02.01(66)本国优先权数据201811638086.5 2018.12.29 CN(71)申请人 内蒙古工业大学地址 010051 内蒙古自治区呼和浩特市新城区爱民街49号(72)发明人 黄平平　谭维贤　徐伟　杜欣　齐麟　张振华　(74)专利代理机构 北京金信知识产权代理有限公司 11225代理人 喻嵘　郭迎侠(51)Int.Cl.G01S 13/89(2006.01)G01S 7/41(2006.01)(54)发明名称一种全极化旋转微变监测雷达成像方法和雷达系统(57)摘要本发明提供了一种雷达成像方法和雷达系统。

所述雷达系统包括旋转机构，所述旋转机构安装有发射天线和接收天线，所述雷达成像方法包括：通过控制所述旋转机构进行旋转，通过所述接收天线接收在所述旋转机构处于多个不同角度的情况下的散射回波，其中，所述散射回波为通过所述发射天线发射的发射波经由检测区域散射而形成，所述检测区域与所述旋转机构的轴线的距离大于所述旋转机构的旋转半径；根据所述散射回波进行成像。

本申请实施例的雷达成像方法和雷达系统能够首先通过控制所述旋转机构进行旋转，通过所述接收天线接收在所述旋转机构处于多个不同角度的情况下的散射回波，然后根据散射回波进行成像，从而在保证检测精度的同时实现了更大的监测范围。

权利要求书2页 说明书12页 附图3页CN 109709548 A 2019.05.03C N 109709548A权　利　要　求　书1/2页CN 109709548 A1.一种雷达成像方法，由雷达系统执行，其特征在于，所述雷达系统包括旋转机构，所述旋转机构安装有发射天线和接收天线，所述方法包括：通过控制所述旋转机构进行旋转，通过所述接收天线接收在所述旋转机构处于多个不同角度的情况下的散射回波，其中，所述散射回波为通过所述发射天线发射的发射波经由检测区域散射而形成，所述检测区域与所述旋转机构的轴线的距离大于所述旋转机构的旋转半径；根据所述散射回波进行成像。

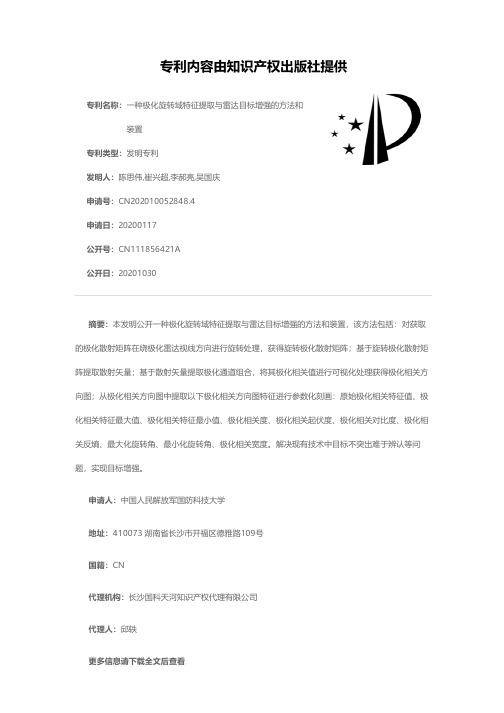

专利名称：一种极化旋转域特征提取与雷达目标增强的方法和装置
专利类型：发明专利
发明人：陈思伟,崔兴超,李郝亮,吴国庆
申请号：CN202010052848.4
申请日：20200117
公开号：CN111856421A
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本发明公开一种极化旋转域特征提取与雷达目标增强的方法和装置，该方法包括：对获取的极化散射矩阵在绕极化雷达视线方向进行旋转处理，获得旋转极化散射矩阵；基于旋转极化散射矩阵提取散射矢量；基于散射矢量提取极化通道组合，将其极化相关值进行可视化处理获得极化相关方向图；从极化相关方向图中提取以下极化相关方向图特征进行参数化刻画：原始极化相关特征值、极化相关特征最大值、极化相关特征最小值、极化相关度、极化相关起伏度、极化相关对比度、极化相关反熵、最大化旋转角、最小化旋转角、极化相关宽度。

解决现有技术中目标不突出难于辨认等问题，实现目标增强。

申请人：中国人民解放军国防科技大学
地址：410073 湖南省长沙市开福区德雅路109号
国籍：CN
代理机构：长沙国科天河知识产权代理有限公司
代理人：邱轶
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910189571.7(22)申请日 2019.03.13(71)申请人 苏州浪潮智能科技有限公司地址 215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢(72)发明人 李诚　李世成　(74)专利代理机构 济南诚智商标专利事务所有限公司 37105代理人 王汝银(51)Int.Cl.G01R 31/40(2014.01)(54)发明名称一种标准电源CRPS功能检测装置(57)摘要本发明涉及电源检测技术领域，提供一种标准电源CRPS功能检测装置，包括检测主板和接口连接器，接口连接器的其中一个第一接线引脚引出的PSON信号线与地短接，第二接线排上的两个第二接线引脚引出的12V输出信号线、12Vsb输出信号线与接地端之间分别串接有一个LED指示灯；接口连接器的检测端设有连接凹槽，当连接凹槽与标准电源的凸起部对接，且标准电源通电时，PSON信号线与地短接，检测主板通电，两个LED指示灯分别用于指示12V信号输出、12Vsb信号输出工作正常与否的状态，从而实现对标准电源12V和12Vsb信号的检测，完成对标准电源的初步故障诊断和功能检测。

权利要求书2页 说明书4页 附图2页CN 109946627 A 2019.06.28C N 109946627A权　利　要　求　书1/2页CN 109946627 A1.一种标准电源CRPS功能检测装置，其特征在于，包括检测主板和设置在所述检测主板上的接口连接器，所述接口连接器包括引脚端和检测端，其中：所述引脚端包括第一排接线排和第二排接线排，所述第一接线排上设有若干个第一接线引脚，其中一个所述第一接线引脚引出的PSON信号线与地短接，所述第二接线排上设有若干个第二接线引脚，若干个所述第二接线引脚中的其中一个第二接线引脚引出的12V输出信号线与接地端之间串接有一个第一LED指示灯，另一个第二接线引脚引出的12Vsb输出信号线与接地端之间串接有一个第二LED指示灯；所述检测端设有与标准电源的凸起部对接的连接凹槽，当所述检测端的连接凹槽与所述标准电源的凸起部对接，且所述标准电源通电时，所述PSON信号线与地短接，所述检测主板通电，所述第一LED指示灯、所述第二LED指示灯分别用于指示12V信号输出、12Vsb信号输出工作正常与否的状态。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910658500.7(22)申请日 2019.07.19(71)申请人 北京遥感设备研究所地址 100854 北京市海淀区永定路51号(72)发明人 张瑞生　杨熠锋　张震　陈文东　谢冰　汤斌　(74)专利代理机构 中国航天科工集团公司专利中心 11024代理人 葛鹏(51)Int.Cl.G01S 7/41(2006.01)G01S 13/88(2006.01)(54)发明名称一种雷达目标强散射点提取方法(57)摘要本发明公开了一种雷达目标强散射点提取系统及方法，该方法包括：对目标区域滤波；对滤波结果进行归一化处理；根据设定的阈值对归一化结果提取强散射点。

本发明系统包括：滤波模块、归一化模块和阈值判别模块。

滤波模块对目标区域进行滤波，去除目标周围的杂波和旁瓣；归一化模块对滤波后结果按最大值进行归一化处理；阈值判别模块根据设定阈值门限，统计归一化结果中过门限点，作为强散射点提取结果。

本发明实现简单，应用广泛，既能用于弹载雷达的目标强散射点提取，也能用于地面、机载雷达的目标强散射点特性计算。

权利要求书2页 说明书3页 附图1页CN 110441750 A 2019.11.12C N 110441750A1.一种雷达目标强散射点提取系统，其特征在于，所述系统包括：滤波模块、归一化模块和阈值判别模块；其中，滤波模块使用滤波模板，对目标区域回波进行锐化滤波，得到滤波结果输出给归一化模块；归一化模块统计滤波结果的最大值，并以最大值对滤波结果进行归一化处理；阈值判别模块根据设定的阈值，对归一化处理结果各点进行判断，将通过判别的点提取出来作为强散射点。

2.根据权利要求1所述的系统，其特征在于，所述滤波模块对目标区域回波进行锐化滤波包括：滤波模块对输入的目标回波一维距离像R，使用锐化滤波器F按下式进行滤波，得到滤波结果R′，式中符号表示卷积运算，回波R和滤波结果R′的长度为M，M的取值由雷达波形设计预先确定；滤波器F的长度为N，滤波器系数表示为(f1，f2，f3，…，f N)，N、M是大于0的整数，满足N＜＜M。

专利名称：基于极化状态提取的极化SAR图像变化检测方法专利类型：发明专利
发明人：丛润民,郑凯夫,张凝,李重仪,倪敏,扬阳
申请号：CN201610526246.1
申请日：20160706
公开号：CN106204569A
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本发明属于SAR图像处理技术领域，为选择一种最优极化状态使得不同时相的相同目标的几何散射特性更加一致，进而更加准确的提取两时相变化区域的方法，本发明采用的技术方案是，基于极化状态提取的极化SAR图像变化检测方法，步骤如下：(一)预处理：对已配准的两时相图像分别进行去取向和相干斑抑制操作；(二)最优极化状态提取；(三)在最优极化状态下构造变化检测特征量；双阈值分割提取变化区域。

本发明主要应用于SAR图像处理场合。

申请人：天津大学
地址：300072 天津市南开区卫津路92号
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：刘国威
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010151893.5(22)申请日 2020.03.06(71)申请人 电子科技大学地址 611731 四川省成都市高新区（西区）西源大道2006号(72)发明人 刘晓鹏　汪相如　贺晓娴　黄帆　王影丽　熊彩东　(74)专利代理机构 成都虹盛汇泉专利代理有限公司 51268代理人 王伟(51)Int.Cl.G02F 1/133(2006.01)(54)发明名称一种液晶光学相控阵驱动的数据处理方法(57)摘要本发明公开了一种液晶相控阵驱动的数据处理方法，具体包括：获取所述液晶光学相控阵的电压-相移特性；通过得到的电压与相位关系，得出所需要的相位与地址对应数据并精简为mif 文件；计算每个角度所需要的相位差，FPGA收到上位机发送的偏转角度后，通过状态机读取mif 中的数据，进行器件控制。

本发明的方法利用液晶相控阵工作时单周期内相邻区域相位差恒定的规律，来对相位进行线性处理，通过电压与相位一一对应的关系读取所需要的电压数据对硬件进行驱动，提高了控制效率；并且电压精度可以通过相位数据步进大小进行调节，进而提高了控制精确。

权利要求书1页 说明书4页 附图2页CN 111208662 A 2020.05.29C N 111208662A1.一种液晶光学相控阵驱动的数据处理方法，具体包括如下步骤：S1.获取所述液晶光学相控阵的电压-相移特性，具体为，测试液晶盒在某个电压下相位与电压的关系；S2.将步骤S1得到的电压与相位关系进行精简形成mif文件；S3.计算每个角度所需要的相位差，FPGA收到上位机发送的偏转角度后，通过状态机读取mif中的数据，进行器件控制。

2.根据权利要求1所述的液晶光学相控阵驱动的数据处理方法，其特征在于，所述的精简具体为：相位作为mif文件的地址，地址对应的存储数据(电压数据)作为控制数据。

专利名称：一种基于LSTM的雷达目标极化特征提取与识别方法
专利类型：发明专利
发明人：傅雄军,郎平,吴编,梁倬睿,卢继华,谢民,董健
申请号：CN202210077569.2
申请日：20220124
公开号：CN114397637A
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本发明涉及一种基于LSTM的雷达目标极化特征提取与识别方法，属于雷达目标识别技术领域。

所述方法包括根据雷达接收机接收的舰船、角反射器阵列的雷达回波数据，计算出无压制噪声存在时、不同有源压制干扰干信比下的目标极化形状因子和极化不变量特征数据，归一化处理不同有源压制干扰干信比下的极化不变量特征数据，制作LSTM模型的训练集和测试集，设计LSTM模型及对该模型的训练和测试。

所述特征提取与识别方法，能在有源压制干扰信号的情况下，对舰船和角反射器阵列有较高的识别率；与现有的特征提取于识别方法相比，其性能更优异，对舰船和角反射器阵列有更高的识别率，这有利于提升对海探测目标识别效率。

申请人：北京理工大学
地址：100081 北京市海淀区中关村南大街5号
国籍：CN
代理机构：北京众元弘策知识产权代理事务所(普通合伙)
代理人：宋磊
更多信息请下载全文后查看。

一种极化雷达人造目标三维重构方法和装置
本发明涉及一种极化雷达人造目标三维重构方法和装置。

该方法包括以下步骤：
步骤1：采集极化雷达数据，并进行初步处理，得到初步处理后的数据；
步骤2：对初步处理后的数据进行二次处理，通过常规的极化反演算法，反演出目标的电磁参数，得到极化参数图像；
步骤3：对极化参数图像进行目标特征提取，得到目标形态和轮廓信息；
步骤4：根据目标形态和轮廓信息，确定目标的几何模型，得到目标模型；
步骤5：将目标模型与地形模型进行融合，获得最终的人造目标三维重构结果。

本发明采用极化雷达技术，可以获得高精度、高分辨率的人造目标三维重构结果，具有应用广泛、成本低廉等优点。

本发明还涉及一个极化雷达人造目标三维重构装置，包括极化雷达装置、数据处理单元和成像单元。

极化雷达装置用于采集极化雷达数据；数据处理单元用于对采集的数据进行初步处理和二次处理，并将处理后的数据输入成像单元；成像单元用于对处理后的数据进行目标特征提取和目标三维重构，最终输出人造目标的三维重构结果。

本发明的装置结构简单、成本低廉，适用于各种场合的人造目标三维重构。
