血管内超声 IVUS 操作规范

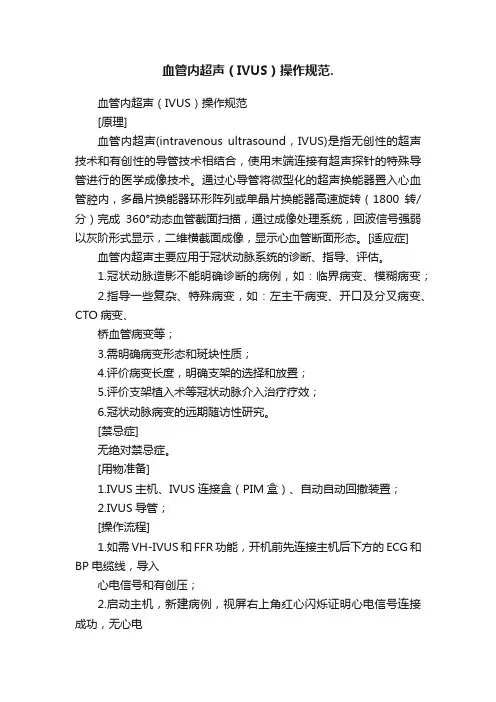

血管内超声（IVUS）操作规范.血管内超声（IVUS）操作规范[原理]血管内超声(intravenous ultrasound，IVUS)是指无创性的超声技术和有创性的导管技术相结合，使用末端连接有超声探针的特殊导管进行的医学成像技术。

通过心导管将微型化的超声换能器置入心血管腔内，多晶片换能器环形阵列或单晶片换能器高速旋转（1800转/分）完成360°动态血管截面扫描，通过成像处理系统，回波信号强弱以灰阶形式显示，二维横截面成像，显示心血管断面形态。

[适应症] 血管内超声主要应用于冠状动脉系统的诊断、指导、评估。

1.冠状动脉造影不能明确诊断的病例，如：临界病变、模糊病变；2.指导一些复杂、特殊病变，如：左主干病变、开口及分叉病变、CTO病变、桥血管病变等；3.需明确病变形态和斑块性质；4.评价病变长度，明确支架的选择和放置；5.评价支架植入术等冠状动脉介入治疗疗效；6.冠状动脉病变的远期随访性研究。

[禁忌症]无绝对禁忌症。

[用物准备]1.IVUS主机、IVUS连接盒（PIM盒）、自动自动回撤装置；2.IVUS导管；[操作流程]1.如需VH-IVUS和FFR功能，开机前先连接主机后下方的ECG和BP电缆线，导入心电信号和有创压；2.启动主机，新建病例，视屏右上角红心闪烁证明心电信号连接成功，无心电信号将丢失VH-IVUS功能，但不会影响灰阶IVUS的录制；3.进入HOME界面（实时录制状态）；4.将PIM盒（IVUS导管连接盒）放入无菌袋，IVUS导管连接PIM盒，待视屏左下方提示catheter Insert再将导管送入体内；5.在血管造影检查的基础上，选定所需检查的血管和病变部位；6.同普通介入治疗，按1000IU/Kg追加普通肝素，防止导管血栓；7.采用6 F及以上的指引导管放置到冠状动脉口，将0.014英寸的指引导丝送至靶血管的远端；8.将血管内超声导管（电子相阵控）沿指引导丝送至指引导管口（冠脉开口）暂停，按下RING DOWN键待环晕伪影消失再继续推送；9.将超声导管送至需要进行检查的病变部位的远端，按下RECORD键，自靶血管的远端至冠脉开口以一定的速度连续回撤，完成完整超声影像录制，然后对感兴趣的部位再重点检查的；10.录制过程VH Off，只要接通心电信号就具有VH-IVUS信息；彩色血流功能需要事先选择，按Chroma键，视屏下方显示Chroma Flow on；11.最后对采集的影像进行测量、分析、整理、存档。

血管内超声的使用流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、血管内超声的使用流程：1. 术前准备：a. 患者需进行常规手术前检查，包括心电图、血常规、凝血功能等。

ivus冠脉介入治疗标准
IVUS（血管内超声）是一种用于冠脉介入治疗的影像学技术，它能够提供高分辨率的血管壁图像，帮助医生更准确地评估病变严重程度和指导介入治疗。

冠脉介入治疗是一种通过导管将薄导丝引入冠状动脉，然后通过膨胀支架（通常是金属支架）的方法来扩张狭窄或阻塞的冠状动脉，以恢复血流。

IVUS在冠脉介入治疗中的应用通常涉及以下一些方面：
1.病变评估：IVUS能够提供更详细的冠脉病变信息，包括动脉
壁的厚度、斑块的性质、病变的长度等。

这有助于医生更全面
地了解病变的特征，以制定更合适的治疗方案。

2.支架放置的指导：在介入治疗中，医生可能需要放置支架来扩
张狭窄的血管。

IVUS可以帮助医生准确定位支架的放置位置，并确保支架充分扩张，以达到最佳的治疗效果。

3.结果评估：介入治疗完成后，IVUS还可以用于评估治疗的效
果，包括支架的展开情况和血流通畅度。

这有助于医生判断治
疗是否成功，是否需要进一步的调整或干预。

虽然IVUS在冠脉介入治疗中具有很多优势，但它并非始终是必需的。

医生通常会根据患者的具体情况和病变的复杂程度来决定是否使用IVUS。

治疗标准可能会根据不同的临床指南和医疗实践而有所不同，因此最好咨询专业的心血管专家以获取最新的指南和建议。

血管内超声（IVUS）操作规范[原理]血管内超声(intravenous ultrasound，IVUS)是指无创性的超声技术和有创性的导管技术相结合，使用末端连接有超声探针的特殊导管进行的医学成像技术。

通过心导管将微型化的超声换能器置入心血管腔内，多晶片换能器环形阵列或单晶片换能器高速旋转（1800转/分）完成360°动态血管截面扫描，通过成像处理系统，回波信号强弱以灰阶形式显示，二维横截面成像，显示心血管断面形态。

[适应症]血管内超声主要应用于冠状动脉系统的诊断、指导、评估。

1.冠状动脉造影不能明确诊断的病例，如：临界病变、模糊病变；2.指导一些复杂、特殊病变，如：左主干病变、开口及分叉病变、 CTO病变、桥血管病变等；3.需明确病变形态和斑块性质；4.评价病变长度，明确支架的选择和放置；5.评价支架植入术等冠状动脉介入治疗疗效；6.冠状动脉病变的远期随访性研究。

[禁忌症]无绝对禁忌症。

[用物准备]1.IVUS主机、IVUS连接盒（PIM盒）、自动自动回撤装置；2.IVUS导管；[操作流程]1.如需VH-IVUS和FFR功能，开机前先连接主机后下方的ECG和BP电缆线，导入心电信号和有创压；2.启动主机，新建病例，视屏右上角红心闪烁证明心电信号连接成功，无心电信号将丢失VH-IVUS功能，但不会影响灰阶IVUS的录制；3.进入HOME界面（实时录制状态）；4.将PIM盒（IVUS导管连接盒）放入无菌袋，IVUS导管连接PIM盒，待视屏左下方提示catheter Insert再将导管送入体内；5.在血管造影检查的基础上，选定所需检查的血管和病变部位；6.同普通介入治疗，按1000IU/Kg追加普通肝素，防止导管血栓；7.采用6 F及以上的指引导管放置到冠状动脉口，将0.014英寸的指引导丝送至靶血管的远端；8.将血管内超声导管（电子相阵控）沿指引导丝送至指引导管口（冠脉开口）暂停，按下RING DOWN键待环晕伪影消失再继续推送；9.将超声导管送至需要进行检查的病变部位的远端，按下RECORD键，自靶血管的远端至冠脉开口以一定的速度连续回撤，完成完整超声影像录制，然后对感兴趣的部位再重点检查的；10.录制过程VH Off，只要接通心电信号就具有VH-IVUS信息；彩色血流功能需要事先选择，按Chroma键，视屏下方显示Chroma Flow on；11.最后对采集的影像进行测量、分析、整理、存档。

IVUS血管内超声指南一、什么是血管内超声?血管内超声（IVUS）通过导管技术将微型超声探头送入血管腔内，通过声波扫描和反射，从而提供在体血管腔内影像，能清晰显示管壁结构的厚度、管腔大小和形状等，精确地测量血管腔径及截面积，甚至可以辨认钙化、纤维化和脂质池等病变，发现冠脉造影不能显示的血管早期病变。

冠脉动脉造影曾被认为是冠心病诊断的“金标准”，但是随着技术的发展和认知的更新，再加上冠状动脉疾病越来越复杂，冠脉造影因只能反应血管管腔轮廓其局限性日益突出，IVUS能够全方位显示血管管壁情况、精确测定管腔、血管直径以及判断病变严重程度及性质，作为冠脉造影的重要补充手段，IVUS提高了病变诊断的准确性，对冠脉介入治疗的策略、支架选择和效果评价有着重要的指导意义。

二、IVUS的成像原理超声波的频率一般在2×104 ~ 108 之间，通过阻抗不一样的界面时，会产生类似于光的反射、透射、散射现象。

医学上通过检测人体器官不同深度的组织对超声的回波信号的幅值特征来判断组织的健康情况。

三、IVUS的应用范围1.血管造影不能明确诊断的病例;2.对治疗方法的选择;3.评价即刻治疗效果;4.远期效果随访;5.科学研究。

四、IVUS在冠状动脉疾病中的主要应用场景1.病变严重程度的判断和确定（1）测算斑块负荷，计算面积狭窄率；（2）测量最小管腔面积：在病变最重的地方测量最小管腔面积；（3）在前两者的基础上，综合其他指标预测是否需要干预病变：在冠脉血管的近端（非主干病变），若病变最小管腔<4.0mm2，斑块负荷大于76%，一般认为是明显血流限制。

在左主干，若最小管腔面积:<6.0mm2，一般认为是明显血流限制。

2.支架尺寸选择的测量直径:支架直径要依据参考血管（病变最轻处）的直径综合选择，一般以中膜直径减去0.25mm为宜。

长度：支架长度的选择，总体原则是从正常段到正常段，即从病变最轻的阶段B1到阶段B2之间的距离（如下图所示）。

ｉ
质量不要重复使用超声导管；超声检查并发症及处理同其他血管内介入操作。

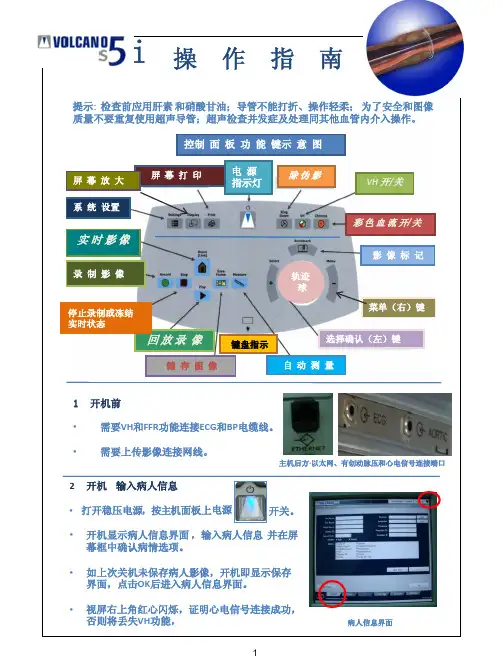

主机后方-以太网、有创动脉压和心电信号连接端口
1开机前
•需要VH 和FFR 功能连接ECG 和BP 电缆线。

•需要上传影像连接网线。

控制面板功能键示意图
电源指示灯
除伪影
VH 开/关
彩色血流开/关
影像标记
菜单（右）键
轨迹球
选择确认（左）键
自动测量
键盘指示
储存图像
回放录像
录制影像
停止录制或冻结实时状态
实时影像
系统设置
屏幕打印
屏幕放大2
开机输入病人信息
• 打开稳压电源，按主机面板上电源开关。

•
开机显示病人信息界面，输入病人信息并在屏幕框中确认病情选项。

•
如上次关机未保存病人影像，开机即显示保存界面，点击OK 后进入病人信息界面。

•
视屏右上角红心闪烁，证明心电信号连接成功，否则将丢失VH 功能，
病人信息界面
录制实时影像
键进入实时状态。

（病人连接模块）放入无菌袋内。

实时影像界面
前方并将导管固定在回拉器上。

锁定的参考血管管腔面积
显示每次录像或存图，并进行整理和标注（点击鼠标右键狭窄率斑块负荷
完整Loop
长轴影像
保存界面
归档界面
键设置网关，在归档界面
上传病信息。

DVD / Hard drive 途径和病人信息，点击
硬盘存档界面。

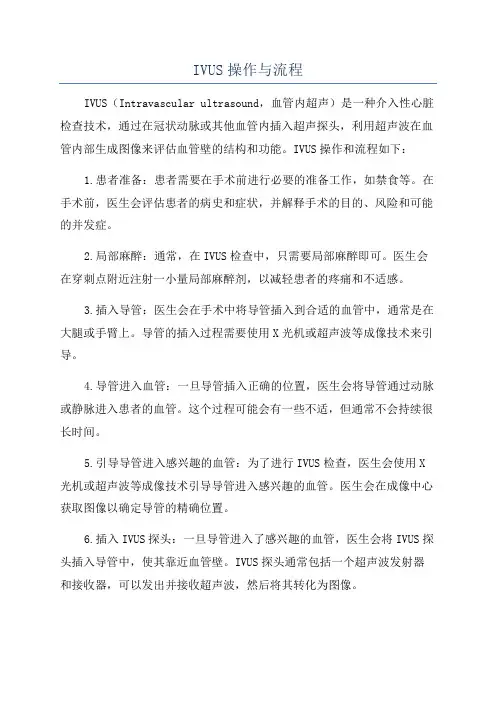

简述ivus操作方法
IVUS（即内镜超声检查）是一种介入性的心血管检查方法，它可以帮助医生评估狭窄的血管和冠状动脉的内壁情况。

IVUS操作步骤如下：
1. 给患者注射局部麻醉剂和轻度镇静剂，以消除疼痛和痉挛。

2. 将一根硬质的导管插入患者的动脉中，将导管推进到心脏血管系统中。

3. 经由导管逐渐推进IVUS探头，探头可以旋转和移动，以在不同角度下扫描血管。

4. 控制设备画面，通过屏幕观察患者冠状动脉血管内壁的真实情况。

5. 根据IVUS所提供的图像及相关数据，医生可以进一步诊断患者的心血管病变程度，和进行相应的治疗方案。

在IVUS检查中，患者需要长时间保持不动，需要经过医生的专业培训和操作技巧。

同时，患者术后恢复时间相对其他检查较短，但还是需要逐渐恢复，避免运动和剧烈活动，以防发生需收住院的并发症。
