下载文档原格式
引言混凝土结构的耐久性是指其暴露于预期使用环境时，能抵抗风化作用、化学侵蚀、磨损或任何退化过程，以保持其原始形状、质量和可用性的能力。
当材料劣化时，混凝土结构的耐久性开始降低，尽管材料劣化不会立即产生安全问题，但它们会导致结构逐渐损坏，造成安全风险。
由于实际使用环境中存在侵蚀离子，混凝土结构的实际使用寿命通常比设计的使用寿命缩短很多。
而由氯离子引起的钢筋腐蚀和硫酸根离子对混凝土体积稳定性产生的影响，被认为是影响混凝土结构耐久性的两个主要因素。

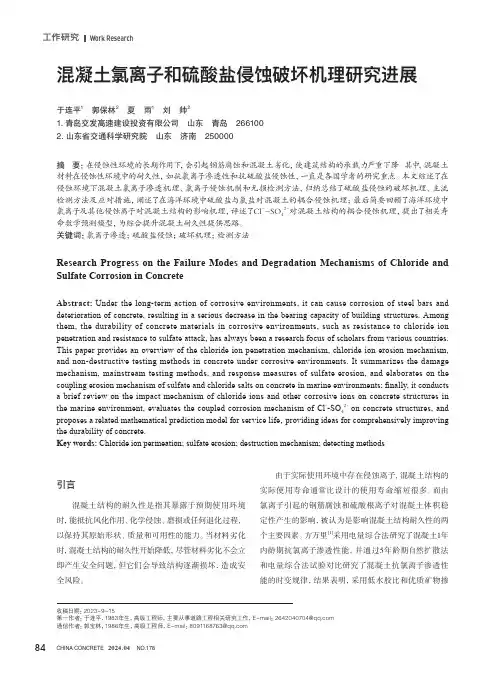

方万里[1]采用电量综合法研究了混凝土1年内龄期抗氯离子渗透性能，并通过5年龄期自然扩散法和电量综合法试验对比研究了混凝土抗氯离子渗透性能的时变规律，结果表明，采用低水胶比和优质矿物掺混凝土氯离子和硫酸盐侵蚀破坏机理研究进展于连平1 郭保林2 夏 雨1 刘 帅21. 青岛交发高速建设投资有限公司 山东 青岛 2661002. 山东省交通科学研究院 山东 济南 250000摘 要：在侵蚀性环境的长期作用下，会引起钢筋腐蚀和混凝土劣化，使建筑结构的承载力严重下降。
其中，混凝土材料在侵蚀性环境中的耐久性，如抗氯离子渗透性和抗硫酸盐侵蚀性，一直是各国学者的研究重点。
本文综述了在侵蚀环境下混凝土氯离子渗透机理、氯离子侵蚀机制和无损检测方法，归纳总结了硫酸盐侵蚀的破坏机理、主流检测方法及应对措施，阐述了在海洋环境中硫酸盐与氯盐对混凝土的耦合侵蚀机理；最后简要回顾了海洋环境中氯离子及其他侵蚀离子对混凝土结构的影响机理，评述了Cl--SO42-对混凝土结构的耦合侵蚀机理，提出了相关寿命数学预测模型，为综合提升混凝土耐久性提供思路。
关键词：氯离子渗透；硫酸盐侵蚀；破坏机理；检测方法Research Progress on the Failure Modes and Degradation Mechanisms of Chloride and Sulfate Corrosion in ConcreteAbstract: Under the long-term action of corrosive environments, it can cause corrosion of steel bars and deterioration of concrete, resulting in a serious decrease in the bearing capacity of building structures. Among them, the durability of concrete materials in corrosive environments, such as resistance to chloride ion penetration and resistance to sulfate attack, has always been a research focus of scholars from various countries. This paper provides an overview of the chloride ion penetration mechanism, chloride ion erosion mechanism, and non-destructive testing methods in concrete under corrosive environments. It summarizes the damage mechanism, mainstream testing methods, and response measures of sulfate erosion, and elaborates on the coupling erosion mechanism of sulfate and chloride salts on concrete in marine environments; finally, it conducts a brief review on the impact mechanism of chloride ions and other corrosive ions on concrete structures in the marine environment, evaluates the coupled corrosion mechanism of Cl--SO42- on concrete structures, and proposes a related mathematical prediction model for service life，providing ideas for comprehensively improving the durability of concrete.Key words: Chloride ion permeation; sulfate erosion; destruction mechanism; detecting methods收稿日期：2023-9-15第一作者：于连平，1983年生，高级工程师，主要从事道路工程相关研究工作，E-mail：*****************通信作者：郭宝林，1986年生，高级工程师，E-mail：*****************合料等技术措施配制的抗氯盐高性能混凝土，具有优良的抗氯离子渗透性能，采用这种技术可为解决氯盐环境中混凝土结构耐久性问题的主要措施；掺入大量矿物掺合料可有效降低混凝土的绝热温升值，矿物掺合料掺量、种类及比例对混凝土导热、导温系数和比热容影响较小；混凝土抗氯离子渗透性能随着龄期的延长而显著提高，氯离子扩散系数符合指数衰减规律，其龄期系数与混凝土水胶比和矿物掺合料掺量等因素有关。
混凝土抗硫酸盐侵蚀性能研究混凝土是一种广泛应用于建筑工程中的材料，其性能的优劣直接关系到建筑物的使用寿命和安全性。
然而，在一些特殊的环境条件下，比如工业污染较为严重的地区，混凝土往往会受到硫酸盐的侵蚀，导致其性能下降甚至损坏。
因此，研究混凝土的抗硫酸盐侵蚀性能对于提高建筑物的耐久性非常重要。
本文将重点介绍混凝土抗硫酸盐侵蚀性能的研究进展。
一、硫酸盐侵蚀对混凝土的影响硫酸盐是一种常见的化学物质，其在一些工业生产过程和废水中都会存在。
当硫酸盐溶液与混凝土接触时，会引起以下几个方面的影响：1. 钙石膏的生成：硫酸盐与混凝土中的水合硅酸钙反应，形成水合硫酸钙或硫酸钡。
这些产物不仅占据了混凝土孔隙空间，还会破坏混凝土的内部结构，导致强度下降。
2. pH 值的变化：硫酸盐溶液具有较低的 pH 值，与混凝土中的碱性成分发生反应，会导致混凝土碱性减弱，进而降低其抗侵蚀性能。
3. 离子迁移：硫酸盐溶液中的离子会通过水分的迁移，进入混凝土内部。
这些离子的迁移和沉积会引起混凝土的体积膨胀和溶胀，加速混凝土的破坏。
二、提高混凝土抗硫酸盐侵蚀性能的方法为了提高混凝土的抗硫酸盐侵蚀性能，许多研究者提出了多种方法和措施。
以下是其中几种常见的方法：1. 添加防蚀剂：通过在混凝土中添加一定比例的防蚀剂，可以减缓硫酸盐对混凝土的侵蚀速度。
防蚀剂可以形成一层保护膜，隔绝硫酸盐的侵入，同时提高混凝土的密实性。
2. 控制混凝土配合比：合理的混凝土配合比可以提高其抗硫酸盐侵蚀性能。
例如，减少水灰比、增加水泥用量等措施可以提高混凝土的致密性和强度，从而增强其抵抗硫酸盐侵蚀的能力。
3. 使用防蚀背衬材料：在混凝土结构的内侧使用防蚀背衬材料，如塑料薄膜或防蚀涂层等，可以有效防止硫酸盐侵蚀。
4. 表面防水处理：在混凝土表面进行防水处理，如使用防水涂料或防水剂等，可以降低硫酸盐的侵蚀速度，延缓混凝土的破坏。
三、混凝土抗硫酸盐侵蚀性能的评价方法评价混凝土抗硫酸盐侵蚀性能的方法有很多，常见的包括：1. 质量损失法：根据硫酸盐侵蚀前后混凝土质量的变化，计算质量损失比例。
高质量混泥土的抗硫酸盐侵蚀性能研究混凝土是一种常用的建筑材料，而混凝土在现实生活中往往需要面对各种腐蚀性环境，其中包括硫酸盐的侵蚀。
本文将针对高质量混凝土的抗硫酸盐侵蚀性能进行研究。
一、引言混凝土具有较好的强度和耐久性，但在特殊环境中，如酸性介质的侵蚀下，其耐久性会受到严重影响。
硫酸盐是一种常见的腐蚀介质，它会对混凝土进行侵蚀，导致混凝土的力学性能下降。
因此，研究混凝土的抗硫酸盐侵蚀性能具有重要意义。
二、混凝土的抗硫酸盐侵蚀机理硫酸盐侵蚀混凝土的主要机理包括硫酸盐的化学反应和物理侵蚀两个方面。
硫酸盐与混凝土中的水化产物发生反应，形成不溶性和易溶性盐类，进而破坏混凝土内部的结构。
此外，硫酸盐还会通过渗透作用进入混凝土内部，引起物理侵蚀，导致混凝土的剥落和龟裂。
三、影响因素混凝土的抗硫酸盐侵蚀性能受多种因素的影响，包括水胶比、水泥种类、骨料性质、掺合料类型和掺量、固化养护条件等。
较低的水胶比可以减少混凝土中的孔隙度，降低硫酸盐的渗透速率，提高混凝土的抗侵蚀性能。
同时，选用优质的水泥和骨料，合理选择掺合料类型和掺量，以及严格控制固化养护条件，都能提高混凝土的抗硫酸盐侵蚀性能。
四、改善措施为了提高混凝土的抗硫酸盐侵蚀性能，可以采取以下几种改善措施。
1. 选用适当的材料：选择合适的水泥、骨料和掺合料，优化配合比例，以提高混凝土的密实性和耐久性。
2. 控制水胶比：降低水胶比能够减少混凝土内部的孔隙度，增加硫酸盐渗透的抵抗力。
3. 表面处理：采用合适的防腐材料或涂层进行表面处理，能够有效减少硫酸盐的侵蚀。
4. 合理养护：在混凝土硬化后进行适当的养护，以提高混凝土的致密性和耐久性。
五、测试与评价方法针对混凝土的抗硫酸盐侵蚀性能，常用的测试与评价方法主要包括硫酸盐侵蚀试验、压缩强度测试、显微结构观察等。
硫酸盐侵蚀试验通过浸泡混凝土试件于硫酸盐溶液中，评估混凝土的抗硫酸盐侵蚀性能。
压缩强度测试可以评估混凝土的力学性能，而显微结构观察可以揭示混凝土在硫酸盐侵蚀下的内部破坏机理。
西北盐渍土地区混凝土抗硫酸盐侵蚀性能研究西北盐渍土地区混凝土抗硫酸盐侵蚀性能研究摘要：随着西北地区经济的快速发展和工业化进程的加快，盐渍土地区的基础设施建设面临着严峻的挑战。
本文通过对西北盐渍土中混凝土的抗硫酸盐侵蚀性能进行研究，旨在提供一种有效的方法来改善西北盐渍土地区基础设施的耐久性和使用寿命。
1. 引言西北盐渍土地区是指中国西部地区的一类盐碱地。
该地区的土壤富含盐分和碱性物质，给基础设施建设带来了严重的腐蚀和侵蚀问题。
其中，硫酸盐侵蚀是最严重的一种，对混凝土结构的耐久性和使用寿命造成了严重的影响。
2. 硫酸盐侵蚀机理硫酸盐侵蚀是指土壤或水体中的硫酸盐与混凝土发生化学反应，导致混凝土的破坏和变质。
硫酸盐可以与混凝土中的水化产物生成可溶性硫酸盐，进一步形成硫酸盐结晶，导致混凝土内部产生体积膨胀和裂缝。
3. 实验方法本研究选取西北地区常见的盐渍土样品和普通混凝土为研究对象。
首先，通过X射线衍射仪和扫描电子显微镜对样品进行了物相组成和微观结构的分析。
然后，采用硫酸盐侵蚀试验方法，对盐渍土样品和混凝土样品进行了一定时间的硫酸盐侵蚀实验，并测试了样品的质量损失、抗压强度和含水率等性能指标。
4. 结果与分析实验结果表明，西北盐渍土中的盐分会促进硫酸盐侵蚀的发生和发展。
与普通混凝土相比，盐渍土的质量损失更大，抗压强度降低更明显。
同时，硫酸盐的侵蚀作用会导致盐渍土中钠离子的释放和渗透性能的变化。
5. 改善措施为了提高西北盐渍土地区基础设施的抗硫酸盐侵蚀性能，可以采取以下措施：- 选用抗硫酸盐侵蚀性能较好的材料，如特种碱性胶凝材料等；- 加强基础设施的防水和防渗措施，减少水分和硫酸盐的侵入；- 对已建成的基础设施进行维护和修复。
6. 结论本研究通过对西北盐渍土地区混凝土抗硫酸盐侵蚀性能的研究，发现盐渍土对混凝土的侵蚀作用较大，会导致混凝土的质量损失和强度降低。
为了提高基础设施的使用寿命，需要采取有效的措施来改善盐渍土地区的耐久性和抗硫酸盐侵蚀能力。
混凝土抗硫酸盐腐蚀机理与防治策略探究1、硫酸盐侵蚀混凝土劣化机理当环境中的硫酸盐离子进入水泥石内部以后，会与水泥石中的一些固相发生化学反应，生成一些难溶物引起的。
这些难溶物一般强度很低，并且在生成时会产生体积膨胀，引起混凝土的开裂、剥落和解体，此外还会使水泥石中的CH和C-S-H等组分溶出或分解，使混凝土失去强度和粘结力。
混凝土硫酸盐侵蚀主要有以下几种[1][2]。
1.1钙矾石膨胀破坏环境中的SO42-会与水泥石中的氢氧化钙和水化铝酸钙反应生成水化硫铝酸钙（钙矾石，3CaO·Al2O3·CaSO4·32H2O）。
钙矾石是一种溶解度非常低的盐类矿物，即使在石灰浓度很低的溶液中也能稳定存在。
钙矾石晶体会结合大量的水分子，其体积比水化铝酸钙增加了2.2倍。
并且钙矾石在析出时会形成及其微细的针状或片状晶体，在水泥石中产生很大的内应力，引起混凝土结构破坏。
1.2石膏膨胀破坏当SO42- 大于1000mg/L时，同时水泥石的毛细孔被饱和石灰溶液填充的情况下，会有石膏晶体析出：Ca（OH）2+2H2O→CaSO4·2H2O+2OH-生成的CaSO4·2H2O体积增大1.24倍，导致混凝土内部膨胀应力增加而破坏；同时消耗了水泥水化生成的CH，使胶凝物质分解失去强度。
若水泥处于干湿交替状态，即使SO42-浓度不高，也往往会因为水分蒸发而使侵蚀溶液浓缩，石膏结晶侵蚀成为主导因素。
1.3MgSO4溶蚀-结晶破坏MgSO4破坏是最严重的一种，即使掺硅灰的混凝土也难以抵抗MgSO4的侵蚀。
因Mg2+与SO42-均为侵蚀源，二者相互叠加，构成严重的复合侵蚀。
除石膏或钙矾石的膨胀破坏外，还会使氢氧化钙转化为氢氧化镁，降低碱度，破坏C-S-H水化产物稳定存在的条件，使C-S-H分解，造成水泥基材强度与粘结性损失。
1.4碳硫硅钙石溶液-结晶型破坏在硫酸盐腐蚀过程中还会产生碳硫硅钙石（CaSO3·SCaSO4·CaSiO4·15H2O），其生成途径有两种，一是C-S-H与硫酸碳酸盐直接反应生成，二是由钙矾石过度相逐渐转变而成[3]。
混凝土中硫酸盐侵蚀原理与防治方法标题：混凝土中硫酸盐侵蚀原理与防治方法引言：混凝土是现代建筑中广泛使用的重要建材之一，但在某些情况下，混凝土表面会遭受到硫酸盐的侵蚀，导致结构衰败和损害。
本文将深入探讨混凝土中硫酸盐侵蚀的原理，以及一些有效的防治方法。
一、硫酸盐侵蚀的原理1. 混凝土中的硫酸盐来源1.1 大气中的硫化物：例如来自大气污染物的二氧化硫，会在空气中与水反应生成硫酸根离子。
1.2 地下水和土壤中的硫酸盐：地下水和土壤中的硫酸盐通常来自含有硫酸盐的酸性岩石，或者是由人为原因引起的，如污水渗入土壤或含硫污染物的倾倒。
2. 硫酸盐对混凝土的侵蚀作用2.1 硫酸盐与水反应：硫酸盐在混凝土中与水反应生成硫酸，使混凝土中pH值下降，同时释放出大量的氢离子。
2.2 硫酸离子的腐蚀作用：硫酸离子对混凝土中的水化产物、钙铝硅酸盐胶凝材料和钢筋等产生腐蚀作用，导致混凝土的体积膨胀、强度降低，进而引发开裂、剥落和结构损坏。
二、混凝土中硫酸盐侵蚀的分类为了更好地认识混凝土中硫酸盐侵蚀的特点和严重程度，我们将其分为三个等级：1. 轻度硫酸盐侵蚀：混凝土表面出现轻微腐蚀现象，无明显损害。
2. 中度硫酸盐侵蚀：混凝土表面出现腐蚀现象，开裂和表面剥落明显，并且强度降低。
3. 重度硫酸盐侵蚀：混凝土表面严重腐蚀，大面积剥落和破坏，失去正常的结构强度。
三、混凝土中硫酸盐侵蚀的防治方法1. 选用合适的混凝土配方：在混凝土原材料中添加硫酸盐抑制剂，合理调整水灰比和骨料的优选，以提高混凝土的抗硫酸盐侵蚀性能。
2. 表面保护措施：2.1 表面涂层：使用耐酸碱的涂层材料，如环氧树脂、聚氨酯等，形成一层防护膜，防止硫酸盐的进一步侵蚀。
2.2 防水材料：混凝土表面涂覆防水材料，减少水的渗透，以降低硫酸盐的侵蚀。
3. 抗渗措施：3.1 高性能混凝土：采用高抗渗混凝土，减少水分渗透，降低硫酸盐的侵蚀。
3.2 改善混凝土工艺：优化混凝土制作和施工工艺，减少混凝土产生裂缝的可能性，避免硫酸盐通过裂缝侵蚀混凝土。
混凝土抗硫酸盐侵蚀的试验研究研究背景硫酸盐侵蚀是混凝土建筑中常见的一种病害，严重影响混凝土的结构稳定性和使用寿命。
近年来，人们在混凝土结构的耐久性方面提出了许多新的要求，其中对混凝土抗硫酸盐侵蚀性能的要求越来越高。
因此，对于混凝土抗硫酸盐侵蚀的试验研究变得越来越重要。
研究方法材料准备本试验选用国内常见的水泥、砂子、骨料等材料，按照一定的比例制备混凝土试块。
硫酸盐溶液的浓度为5%。
试验步骤1.制备混凝土试块混凝土试块的制备应按照现有的混凝土试验标准进行，制备好的混凝土试块应在养护期内达到一定的强度。
2.模拟硫酸盐侵蚀条件将制备好的混凝土试块分为两组，一组浸泡于硫酸盐溶液中，另一组作为对照组。
浸泡时间为28天，每7天更换一次硫酸盐溶液。
3.试验结果分析分别测试两组混凝土试块的抗压强度、吸水率和质量损失率，并进行数据比较、分析和处理。
试验结果抗压强度在28天的试验周期内，硫酸盐溶液中的混凝土试块的抗压强度损失较大，对照组的抗压强度也有所下降。
但是，在一定程度上硫酸盐侵蚀可以改善混凝土的耐久性。
吸水率硫酸盐溶液中的混凝土试块吸水率较高，而对照组的吸水率较低。
说明硫酸盐侵蚀会增加混凝土的毛细孔和裂隙，导致其吸水性能变差。
质量损失率在试验周期内，硫酸盐侵蚀会导致混凝土质量的不断下降，而对照组的质量损失率呈现较小幅度的下降趋势。
说明混凝土的质量受到硫酸盐侵蚀的影响。
结论硫酸盐侵蚀会对混凝土的结构稳定性和使用寿命产生负面的影响。
但是，适量的硫酸盐侵蚀可以增加混凝土的耐久性，提高其抗侵蚀性能。
因此，在混凝土结构设计和建造中需要充分考虑硫酸盐侵蚀因素。
