室内篮球场照明设计方案

篮球场LED照明灯节能方案一、设计理念：为响应国家建立节能减排型社会的要求,LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备,越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。

二、设计标准和规范:标准要根据篮球场设计规范:1、一般根据使用功能来确定照明的标准，灯杆的分布位置是根据使用场地要求来布置，大概分为以下等级,训练和娱乐活动照度120—300lx;业余比赛300-500lx；专业比赛500—700lx;一般TV 转播≥1000lx;大型国际比赛高清电视转播1400lx,tv应急的750lx。

2：篮球场要求：1、单个标准篮球场长：28.3米，宽:15。

3米；单个面积：432.99㎡2、球场照明要均匀，光度要充足，灯光设备的安置不得防障队员的视觉。

3、训练和娱乐活动照度120-300lx。

三、设计方案本设计方案以节能减排和节约能源的理念为原则,在原有的设计基础上进行剖析和改进。

现有的户外篮球场采用立杆式安装：即在球场的两侧安装灯杆，灯具固定在灯杆上方。

用不同的灯具和灯柱，其照度是不一样的。

光源类型和灯柱的长度直接影响球场的照度.本方案的目标是使用LED灯源替代金属卤化物灯,提高球场的照度，同时达到节能的效果。

设计布置图：灯光源的选择：目前市场上主要的球场灯光源类型主要有：1、金属卤化物灯：目前使用率最高的光源、光效高、穿透力强市场主要使用功率有250W、400W及少量1000W.该灯具的主要缺点是：维护率偏高、能耗较大。

2、高压钠灯：该种光源具有穿透力强、光效高的优点，球场主要使用功率为：250W、400W 及少量1000W。

该光源的主要缺点是：色温低（黄光）给人感觉偏暗同等功率视觉效果较差，能耗较大，维护率偏高；3、LED 光源：这是目前市场主打的光源，具有高光效、高利用率、低维护成本等优点，目前室外篮球场主要使用功率有160W、200W 两个功率。

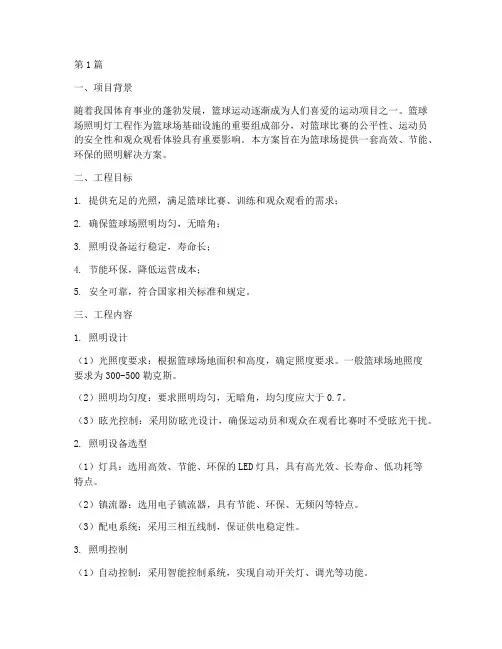

第1篇一、项目背景随着我国体育事业的蓬勃发展，篮球运动逐渐成为人们喜爱的运动项目之一。

篮球场照明灯工程作为篮球场基础设施的重要组成部分，对篮球比赛的公平性、运动员的安全性和观众观看体验具有重要影响。

本方案旨在为篮球场提供一套高效、节能、环保的照明解决方案。

二、工程目标1. 提供充足的光照，满足篮球比赛、训练和观众观看的需求；2. 确保篮球场照明均匀，无暗角；3. 照明设备运行稳定，寿命长；4. 节能环保，降低运营成本；5. 安全可靠，符合国家相关标准和规定。

三、工程内容1. 照明设计（1）光照度要求：根据篮球场地面积和高度，确定照度要求。

一般篮球场地照度要求为300-500勒克斯。

（2）照明均匀度：要求照明均匀，无暗角，均匀度应大于0.7。

（3）眩光控制：采用防眩光设计，确保运动员和观众在观看比赛时不受眩光干扰。

2. 照明设备选型（1）灯具：选用高效、节能、环保的LED灯具，具有高光效、长寿命、低功耗等特点。

（2）镇流器：选用电子镇流器，具有节能、环保、无频闪等特点。

（3）配电系统：采用三相五线制，保证供电稳定性。

3. 照明控制（1）自动控制：采用智能控制系统，实现自动开关灯、调光等功能。

（2）手动控制：设置手动控制开关，方便维护和管理。

4. 照明施工（1）灯具安装：采用吊杆或悬挂方式安装灯具，确保灯具安装牢固、美观。

（2）线路敷设：采用埋地或架空方式敷设线路，确保线路安全、可靠。

（3）接地保护：按照国家标准进行接地保护，确保电气安全。

四、工程实施步骤1. 设计阶段：根据篮球场实际情况，进行照明设计，确定照明设备选型、控制方式和施工方案。

2. 采购阶段：根据设计方案，采购照明设备、材料和施工工具。

3. 施工阶段：按照施工方案，进行照明设备的安装、线路敷设和接地保护等工作。

4. 调试阶段：对安装完成的照明系统进行调试，确保照明效果满足设计要求。

5. 验收阶段：对施工完成的照明系统进行验收，确保工程质量和安全。

室内篮球场灯光安装标准
室内篮球场灯光的安装标准可以根据国家、地区或组织的规定而有所不同。

然而，下面是一些常见的室内篮球场灯光安装标准的要点：
1.光照强度：室内篮球场需要足够的光照强度来提供良好的视觉条件。

通常情况下，篮球场地面的中央区域应达到500到750勒克斯（lux）的光照强度，周边区域应达到250到500勒克斯的光照强度。

2.均匀度：室内篮球场的灯光分布应尽可能均匀，以避免产生过于明亮或过于暗淡的区域。

均匀度通常通过在场地上安装多个灯具并正确调整其位置和角度来实现。

3.色温和颜色指数：篮球场的灯光应具有适当的色温和颜色指数，以确保球员和观众能够清晰地看到比赛。

一般来说，色温应在4000K到6000K之间，颜色指数（CRI）应达到80或以上。

4.防眩光：为了避免眩光对球员和观众的视觉产生干扰，灯具应设计成具有良好的防眩光特性。

这可以通过使用反射罩、抑制眩光材料和合理的灯具布置来实现。

5.照明控制：室内篮球场的灯光系统应具备灯光调节和控制功能，以便根据比赛或活动的需要进行调整。

这可以通过安装调光器、定时器和灯光控制系统来实现。

标准篮球场照明方案设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计此套室内球场的LED 照明替代传统金卤灯的相关方案供大家参考。

户外标准篮球场照明方案适用：小区，广场，学校以及比赛场地使用灯具：2×160wLED泛光灯，6套，可替换传统金卤灯光源2×400W效益对比：LED灯具实际耗电172W,金卤灯耗电480W使用寿命LED三年，金卤灯一年灯杆说明：6米，热镀锌杆直径114MM，厚度3MM布置方案：六套灯具分布于两侧，主可保证比赛、球队训练要求。

灯具布置平面图：灯具布置效果图：此方案优点：在同等亮度的基础上，由160w的LED灯具替代400w金卤灯灯具图片：灯具才尺寸L450×W315×H225MM灯珠数量： 2颗80W集成灯珠AC85~265V外壳材质：高纯度压铸铝+5MM钢化玻璃面盖功率因数：>9.5色温：2700-6500K光通量：10800-11400LM使用寿命：>50000H使用芯片：美国普瑞质保：3年灯具整体图片：灯具整理包含：LED灯头（2×160W）灯杆(114直杆)地脚笼（常规尺寸：200×200×600MM）整体质保：三年地脚笼图片：室内标准篮球场照明方案本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：整体场馆尺寸：长：36米宽：23米高：8-12米球场比赛场地：长：28米宽：15米（以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据）灯具布置平面图室内球场LED灯具设计方案说明：本方案合计使用36套160wLED照明灯具中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置22套160wLED灯具(注：按国家标准，篮球框上方不宜布置灯具）四周为观众席或休息区，照度要求相对较低，因此稀松布置。

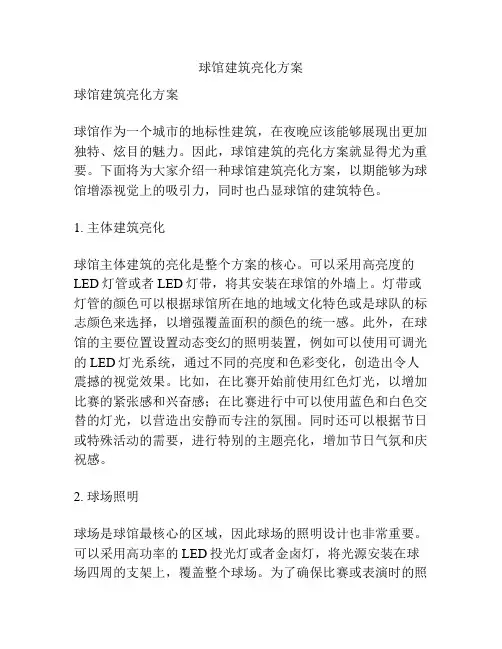

球馆建筑亮化方案球馆建筑亮化方案球馆作为一个城市的地标性建筑，在夜晚应该能够展现出更加独特、炫目的魅力。

因此，球馆建筑的亮化方案就显得尤为重要。

下面将为大家介绍一种球馆建筑亮化方案，以期能够为球馆增添视觉上的吸引力，同时也凸显球馆的建筑特色。

1. 主体建筑亮化球馆主体建筑的亮化是整个方案的核心。

可以采用高亮度的LED灯管或者LED灯带，将其安装在球馆的外墙上。

灯带或灯管的颜色可以根据球馆所在地的地域文化特色或是球队的标志颜色来选择，以增强覆盖面积的颜色的统一感。

此外，在球馆的主要位置设置动态变幻的照明装置，例如可以使用可调光的LED灯光系统，通过不同的亮度和色彩变化，创造出令人震撼的视觉效果。

比如，在比赛开始前使用红色灯光，以增加比赛的紧张感和兴奋感；在比赛进行中可以使用蓝色和白色交替的灯光，以营造出安静而专注的氛围。

同时还可以根据节日或特殊活动的需要，进行特别的主题亮化，增加节日气氛和庆祝感。

2. 球场照明球场是球馆最核心的区域，因此球场的照明设计也非常重要。

可以采用高功率的LED投光灯或者金卤灯，将光源安装在球场四周的支架上，覆盖整个球场。

为了确保比赛或表演时的照明效果，需要使用光线均匀而稳定的照明设备。

根据球场需要，可以将灯光调整为强光、弱光或调整为支持灯光的颜色。

此外，还可以使用动态照明系统，通过不同的光线效果来增加球场观众的互动性。

比如，可以根据比赛场面的变化，调整灯光的光线强度和色彩，以强化赛场的紧张气氛。

3. 外围景观照明球馆建筑的周围通常都会有一些绿化景观或水景等。

为了增加球馆建筑的整体效果，可以对这些景观进行照明设计。

例如，在绿化景观中安装地面灯光或者灯柱，通过照明突出绿化植物的轮廓和色彩，使其在夜晚展现出别样的美感。

对于水景，可以在水池底部安装彩色灯光，营造出流动的光影效果，增加视觉上的艺术感。

同时，还可以根据节日或特殊活动的需要，对景观照明进行特别的主题设计，使球馆的周围环境更加具有趣味性。

体育场馆照明设计规范体育场馆的照明设计规范是为了保证运动员和观众的安全和舒适感，提供良好的视觉效果，有效地展示比赛的情况。

以下是一些常见的体育场馆照明设计规范。

1.光照强度：体育场馆照明要求提供足够的光照强度，以确保观众和运动员能够清晰地看到比赛场地。

一般来说，足球场和篮球场的光照强度要求在500-1000勒克斯（LUX）之间，而田径场的光照强度要求则在300-700勒克斯之间。

2.光照均匀度：体育场馆照明还要求保证光照的均匀度，避免出现明暗不均的情况。

一般来说，体育场馆的光照均匀度要求在0.7以上，确保整个场地的光照效果一致。

3.色彩还原性：体育场馆照明要求提供良好的色彩还原性，使得观众和运动员能够真实地感受到比赛的色彩。

一般来说，体育场馆的色彩还原性要求在80以上，确保比赛的真实感。

4.闪烁和眩光：体育场馆照明设计要求避免出现闪烁和眩光现象，以避免对观众和运动员造成不适和视觉疲劳。

一般来说，体育场馆的闪烁指数要求在0.6以下，眩光限值要求在28以下。

5.节能环保：体育场馆照明设计要求采用节能环保的灯具和系统，以减少能源消耗和环境污染。

常见的节能照明技术包括LED灯具和自动化控制系统，可以根据比赛情况自动调节光照强度和均匀度。

6.防水防尘：体育场馆照明设计要求灯具具有良好的防水防尘性能，以应对室内和室外运动场地的特殊环境。

灯具应采用防水、防尘的材料和结构设计，以延长使用寿命并减少维护成本。

7.照明控制系统：体育场馆照明设计要求配备适当的照明控制系统，以便于根据比赛需要调节光照强度和均匀度。

常见的照明控制系统包括无线遥控、光照感应、时间控制等，可以实现灯光的远程控制和自动化管理。

总之，体育场馆照明设计规范需要考虑光照强度、光照均匀度、色彩还原性、闪烁和眩光、节能环保、防水防尘和照明控制系统等因素，以提供优质的光照效果，确保比赛的安全和观赏性。

通过科学合理的设计和技术手段，可以实现体育场馆照明的设计和运行的最佳效果。

篮球场馆灯光照明设计及布置示意图一、室内篮球馆灯具宜采取下列布置方式：1、直接照明灯具布置：（1）顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。

（2)两侧布置：灯具布置在场地两侧，光束非垂直于场地平面的布置方式.（3）混合布置：顶部布置和两侧布置相结合的方式。

2、灯具布置应符合下列使用要求：(1)顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。

图：6-3-21(2）两侧布灯宜选用非对称型配光灯具，布置在马道上，适用于垂直照度要求较高以及有电视转播要求的体育馆。

两侧布灯时，灯具瞄准角不应大于65度。

图6。

3。

2—2,灯具图：6.3。

2—3（3)混合布置宜选用多种配光形式的灯具，适用于大型综合性体育馆.灯具的布置方式见顶部布置和两侧布置。

(4)按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆，不适用于悬吊式灯具和安装马道的建筑结构.图6。

3。

2-5篮球馆灯具布置应符合以下规定：1、宜以带型布置于球场两侧，并应超出比赛场地端地1米.2、灯具安装不应低于是12米.3、以蓝框为中心直径4米内的圆区上方不应布置灯具。

4、灯具瞄准角度尽量低于65度。

5、篮球场两侧正面不能布置灯具直射球场.二、室外篮球场1、室外篮球场应采用以下布灯方式：（1)两侧布置：灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧.（2）四角布置:灯具与集中形式与灯杆相结合,布置在比赛场地四角.（3）混合布置：两侧布置与四角布置相结合。

2、室外篮球场灯具布置应符合下列规定：（1）无电视转播时宜采用场地两侧立杆布灯方式。

(2)采用场地两侧布灯方式，灯具不宜布置在球框中心沿底线20度的范围内,灯杆底部与场地边线之间的距离不应小于1米，灯具高度宜满足灯具到场地中心线的垂直连线,与场地平面之间的夹角不宜小于25度。

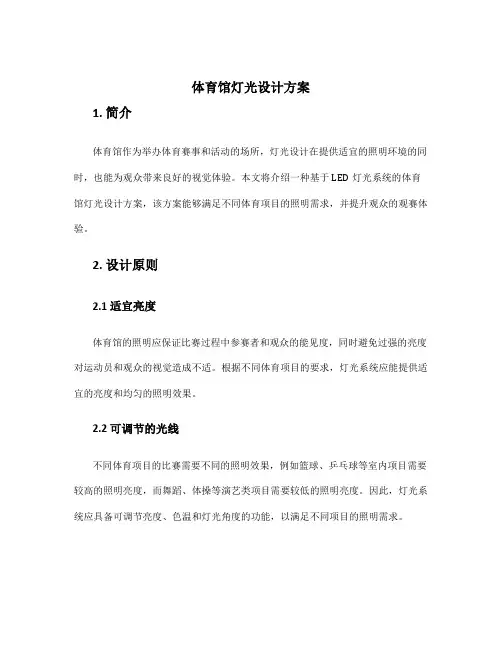

体育馆灯光设计方案1. 简介体育馆作为举办体育赛事和活动的场所，灯光设计在提供适宜的照明环境的同时，也能为观众带来良好的视觉体验。

本文将介绍一种基于LED灯光系统的体育馆灯光设计方案，该方案能够满足不同体育项目的照明需求，并提升观众的观赛体验。

2. 设计原则2.1 适宜亮度体育馆的照明应保证比赛过程中参赛者和观众的能见度，同时避免过强的亮度对运动员和观众的视觉造成不适。

根据不同体育项目的要求，灯光系统应能提供适宜的亮度和均匀的照明效果。

2.2 可调节的光线不同体育项目的比赛需要不同的照明效果，例如篮球、乒乓球等室内项目需要较高的照明亮度，而舞蹈、体操等演艺类项目需要较低的照明亮度。

因此，灯光系统应具备可调节亮度、色温和灯光角度的功能，以满足不同项目的照明需求。

2.3 节能环保LED灯具具有功耗低、寿命长的特点，可以显著降低能耗。

设计方案应采用LED灯光系统，通过合理的光线布局和节能调光控制，以减少能源消耗和对环境的影响。

3. 灯光系统设计3.1 主灯光布局体育馆的主灯光布局应能够覆盖整个比赛场地，并提供均匀的照明效果。

一般采用顶部或侧面的大功率LED灯具，通过合理的布局和角度设置，确保灯光能够充分覆盖比赛场地，避免出现明暗不均的情况。

3.2 辅助灯光设计为了提供更好的照明效果，可以在体育馆的边缘或围墙上设置辅助灯光。

辅助灯光的角度和强度可以通过调整亮度和灯光角度来实现，以达到不同照明需求。

3.3 色温调节通过调整灯光的色温，可以改变比赛场地的整体氛围和观赛体验。

一般来说，较高的色温（如6000K）可以增强比赛场地的明亮感，较低的色温（如3000K）可以营造温馨的氛围。

设计方案应考虑到不同体育项目的需求，提供可调节的色温功能。

3.4 调光控制系统为了满足不同比赛项目对照明的不同需求，设计方案应配备可调光控制系统。

该系统可以通过无线遥控或智能控制平台进行调光和色温调节，以实现灯光效果的快速切换和灵活调整。
