第四章信令系统建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。
设备之间传递的这些信息称为信令。
通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。
信令是通信网中的控制指令，是控制交换机动作的信号和语言。
信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。
信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。
下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。
如图4-1所示。
图4-1市话呼叫接续示意图甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。
发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。
主叫用户在听到拨号音后，可以开始拨被叫用户号码。
发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。
终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。
发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。
收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。
当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。
至此话路接续完毕，甲和乙用户可以开始通话。
从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。

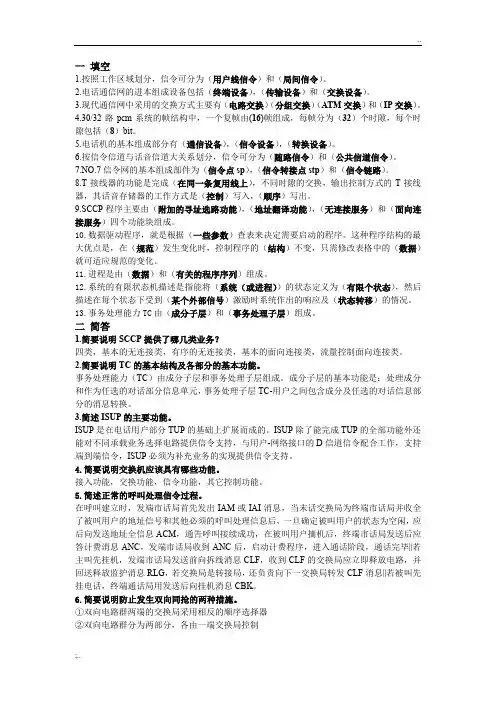

一填空1.按照工作区域划分，信令可分为（用户线信令）和（局间信令）。
2.电话通信网的进本组成设备包括（终端设备），（传输设备）和（交换设备）。
3.现代通信网中采用的交换方式主要有（电路交换）（分组交换）（ATM交换）和（IP交换）。
4.30/32路pcm系统的帧结构中，一个复帧由(16)帧组成，每帧分为（32）个时隙，每个时隙包括（8）bit。
5.电话机的基本组成部分有（通信设备），（信令设备），（转换设备）。
6.按信令信道与话音信道大关系划分，信令可分为（随路信令）和（公共信道信令）。
7.NO.7信令网的基本组成部件为（信令点sp），（信令转接点stp）和（信令链路）。
8.T接线器的功能是完成（在同一条复用线上），不同时隙的交换，输出控制方式的T接线器，其话音存储器的工作方式是（控制）写入，（顺序）写出。
9.SCCP程序主要由（附加的寻址选路功能），（地址翻译功能），（无连接服务）和（面向连接服务）四个功能块组成。
10.数据驱动程序，就是根据（一些参数）查表来决定需要启动的程序。
这种程序结构的最大优点是，在（规范）发生变化时，控制程序的（结构）不变，只需修改表格中的（数据）就可适应规范的变化。
11.进程是由（数据）和（有关的程序序列）组成。
12.系统的有限状态机描述是指能将（系统（或进程））的状态定义为（有限个状态），然后描述在每个状态下受到（某个外部信号）激励时系统作出的响应及（状态转移）的情况。
13.事务处理能力TC由（成分子层）和（事务处理子层）组成。
二简答1.简要说明SCCP提供了哪几类业务？四类，基本的无连接类，有序的无连接类，基本的面向连接类，流量控制面向连接类。
2.简要说明TC的基本结构及各部分的基本功能。
事务处理能力（TC）由成分子层和事务处理子层组成。
成分子层的基本功能是：处理成分和作为任选的对话部分信息单元，事务处理子层TC-用户之间包含成分及任选的对话信息部分的消息转换。

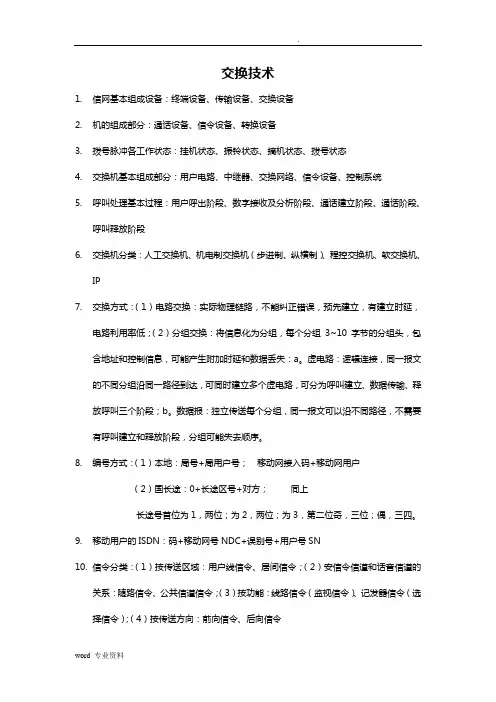

交换技术1.信网基本组成设备：终端设备、传输设备、交换设备2.机的组成部分：通话设备、信令设备、转换设备3.拨号脉冲各工作状态：挂机状态、振铃状态、摘机状态、拨号状态4.交换机基本组成部分：用户电路、中继器、交换网络、信令设备、控制系统5.呼叫处理基本过程：用户呼出阶段、数字接收及分析阶段、通话建立阶段、通话阶段、呼叫释放阶段6.交换机分类：人工交换机、机电制交换机（步进制、纵横制）、程控交换机、软交换机、IP7.交换方式：（1）电路交换：实际物理链路，不能纠正错误，预先建立，有建立时延，电路利用率低；（2）分组交换：将信息化为分组，每个分组3~10字节的分组头，包含地址和控制信息，可能产生附加时延和数据丢失：a。
虚电路：逻辑连接，同一报文的不同分组沿同一路径到达，可同时建立多个虚电路，可分为呼叫建立、数据传输、释放呼叫三个阶段；b。
数据报：独立传送每个分组，同一报文可以沿不同路径，不需要有呼叫建立和释放阶段，分组可能失去顺序。
8.编号方式：（1）本地：局号+局用户号；移动网接入码+移动网用户（2）国长途：0+长途区号+对方；同上长途号首位为1，两位；为2，两位；为3，第二位奇，三位；偶，三四。
9.移动用户的ISDN：码+移动网号NDC+误别号+用户号SN10.信令分类：（1）按传送区域：用户线信令、居间信令；（2）安信令信道和话音信道的关系：随路信令、公共信道信令；（3）按功能：线路信令（监视信令）、记发器信令（选择信令）；（4）按传送方向：前向信令、后向信令11.用户话机发出的信令：（1）监视信令：反应用户机的摘挂机；（2）选择信令：用户话机向交换机送出的被叫12.NO.7信令功能：传送网的局间信号；传送电路交换数据网的局间信号；传送综合业务数字网的局间信号；在各种运行、管理和维护中心传递有关信息；在业务交换点和业务控制点之间传送各种控制信息；传送移动通信网中与用户移动相关的各种信息13.NO.7信令四层结构：MTP层：信令数据链路功能级、信令链路功能级、信令网功能级；UP层（处理信令消息）14.NO.7信令共有三种信令单元：消息信令单元（MSU）、链路状态单元(LSSU)、填充信令单元(FISU)15.信令单元各字段：标志码（F）、前向序号（FSN）、后向序号（BSN）、前向表示语比特（FIB）、后向表示语比特（BIB）、状态字段（SF）、长度表示语（LI）、校验码（CK）、业务信息八位码组（SIO）、信令信息字段（SIF）16.信令网的基本组成部分：信令点、信令转接点、信令链路17.我国NO.7信令网结构：高级信令转折点（HSTP）、低级信令转折点（LSTP）、信令点（SP）18.事务处理能力（TC）基本结构：（1）成分子层：处理成分和作为任选的对话部分信息单元；（2）事务处理子层：处理TC-用户之间包含成分及任选的对话信息部分的消息交换。
