设计面是斜面时的土方计算步骤

2014年注册测绘师资格考试测绘案例分析真题第一题（20分）某单位拟在一山披上开挖地基新建一住宅小区，范围内现有房屋、陡坎、小路、果园、河沟、水塘等。

某测绘单位承接了该工程开挖土石方量的测算任务。

外业测量设备使用一套测角精度为2''的全站仪。

数据处理及土石方量计算采用商用软件。

（1）距山脚约500m处有一个等级水准点。

在山顶布测了一条闭合导线，精度要求为1/2000。

其中，导线测量的水平角观测结果如下：测站观测点水平角°′″DX01DX051003215 DX02DX02DX011121024 DX03DX03DX02891017 DX04DX04DX031300504 DX05DX05DX041080214 DX01（2）在山坡上确定了建设开挖的范围，并测定了各个拐点的平面坐标（x，y），要求开挖后的地基为水平面（高程为h）,周围破面垂直于地基。

（3）采集山坡上的地形特征点和碎部点的位置及高程。

为保证土石方量计算精度，采集各种地形特征点和碎部点，碎部点的采集间距小于20m。

（4）数据采集完成后，对数据进行一系列处理，完后采用方格网法计算出土石方量，最终经质检无误后上交成果。

问题：1.列式计算本项目中导线测量的方位角闭合差。

2.本项目中哪些位置的地形特征点必须采集？3.简述采用方格网法计算开挖土石方量的步骤。

4.简述影响本项目土石方量测算精度的因素。

第二题（20分）某测绘单位承担了某县地理国情普查项目，需要生产该县0.5m分辨率的数字正射影像图（DOM）。

1.测区地理概况该县位于平原与丘陵接壤区，城镇多位于平原区域，近年来经济发展迅速，该地变化较大。

2.已收集的数据资料（1）已获取该县2013年7月份0.5m高分辨率全色卫星影像数据和多光谱影像数据（红、绿、蓝、近红外）。

（2）收集到该县航空摄影数据，摄影时间为2011年11月，摄影比例尺为1:25000，分辨率为1m。

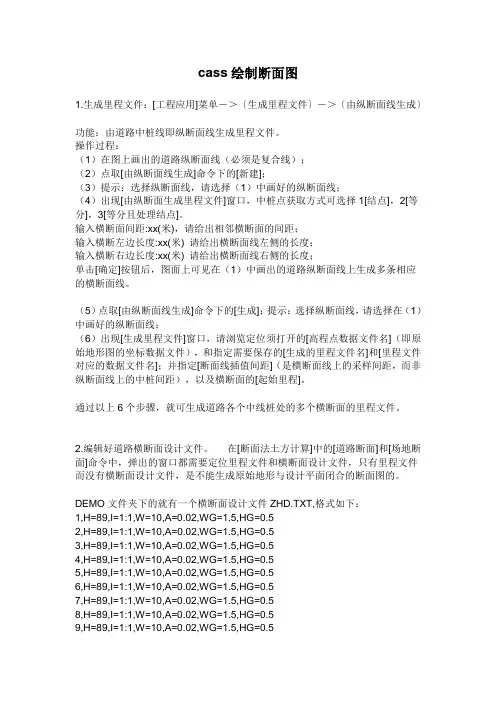

cass绘制断面图1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。

操作过程：（1）在图上画出的道路纵断面线（必须是复合线）；（2）点取[由纵断面线生成]命令下的[新建]；（3）提示：选择纵断面线，请选择（1）中画好的纵断面线；（4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。

输入横断面间距:xx(米)，请给出相邻横断面的间距；输入横断左边长度:xx(米) 请给出横断面线左侧的长度；输入横断右边长度:xx(米) 请给出横断面线右侧的长度；单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。

（5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线；（6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。

通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。

2.编辑好道路横断面设计文件。

在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。

DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下：1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.52,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.54,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.55,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.56,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.57,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.58,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.59,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A 为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。

南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线〔PL〕画，且最后闭合〔CAD按c闭合〕；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件〔*.dat〕，方法有以下2种：1、对有坐标数据〔X,Y,H〕的，直接在记事本上按以下格式〔序号，编码，Y，X，H〕操作：1、Y，X，H2、Y，X，H另存为*.dat文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件〔*.dat〕步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否那么计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件〔*.sjw〕1、首先要生成完成面标高数据文件〔*.dat〕,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——〔由已有数据文件或图面高程点生成〕第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件〔*.sjw〕五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat〔原地面〕——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件〞作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件〞，然后选择设计面：1〕、当设计面为平面时，需要输入“目标高程〞，在“方格宽度〞一项中输入你需要设置的方格网规格，例如输入20m 那么为才用20m×20m 方格网进行土方计算；2〕、当设计面为斜面时，有“基准点〞和“基准线〞两种方法，其原理是相同的，只是计算条件不同而已。

放坡土方开挖计算公式
在土方工程中，放坡土方是一种常见的开挖方法。

放坡土方的目的是为了降低土方工程对地形的影响，同时也可以减少土方工程的施工难度。

在进行放坡土方开挖时，需要根据具体情况计算土方的体积。

下面介绍一下放坡土方开挖计算公式。

1. 计算参数
在计算放坡土方时，需要确定以下几个参数：
- 坡度：放坡土方的坡度是指从坡顶到坡底的水平距离与坡高的比值。

一般用百分数表示。

例如，坡度为20%表示从坡顶到坡底的水平距离是坡高的20%。

- 土方高度：土方高度是指从原地面到放坡后的地面高度。

- 坡顶宽度：坡顶宽度是指放坡后的顶部宽度。

- 坡底宽度：坡底宽度是指放坡后的底部宽度。

- 土方长度：土方长度是指从放坡后的最高点到最低点的水平距离。

2. 计算方法
根据以上参数，放坡土方的体积可以按照以下公式计算：
V = (L/3) * (W1 + W2 + W3) * h
其中，V表示土方体积，L表示土方长度，W1表示坡顶宽度，W2表示坡顶和坡底之间的宽度，W3表示坡底宽度，h表示土方高度。

3. 示例
以一段长度为50m、坡度为20%、坡顶宽度为10m、坡底宽度为
15m、土方高度为5m的放坡土方为例，计算其体积。

按照上述公式计算，土方体积为：
V = (50/3) * (10 + (10+15)/2 + 15) * 5
= 1666.67 m^3
因此，该放坡土方的体积为1666.67 m^3。
