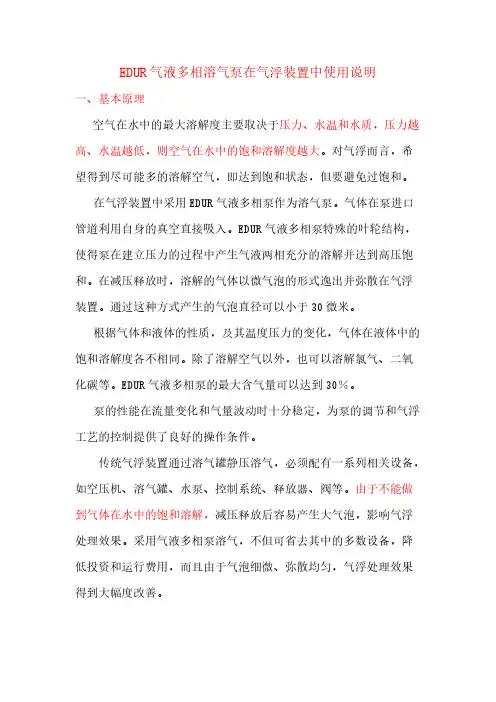

EDUR气液多相溶气泵在气浮装置中使用说明

EDUR气液多相溶气泵在气浮装置中使用说明一、基本原理空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。

对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。

在气浮装置中采用EDUR气液多相泵作为溶气泵。

气体在泵进口管道利用自身的真空直接吸入。

EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。

在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。

通过这种方式产生的气泡直径可以小于30微米。

根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。

除了溶解空气以外，也可以溶解氯气、二氧化碳等。

EDUR气液多相泵的最大含气量可以达到30％。

泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。

传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。

由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。

采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。

与射流泵溶气系统管道溶气相比，EDUR多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。

采用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。

二、EDUR泵的性能参数为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。

EDUR多相泵能产生小于30微米的气泡，达到了最理想的效果。

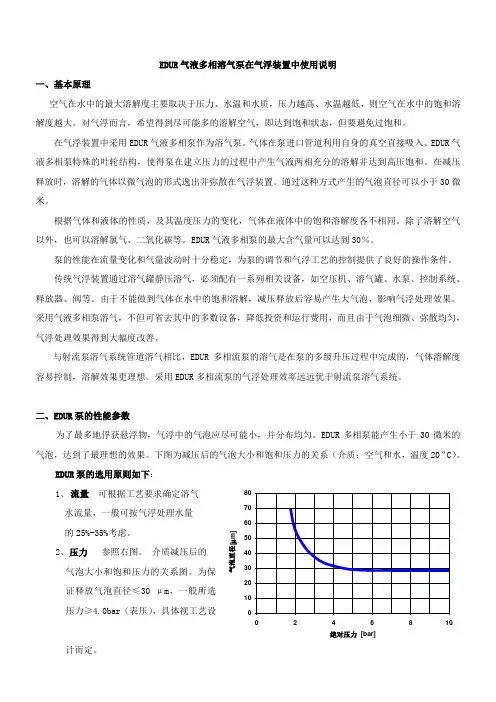

下图为减压后的气泡大小和饱和压力的关系（介质：空气和水，温度20 ºC）。

EDUR泵的选用原则如下：1、流量可根据工艺要求确定溶气水流量，一般可按气浮处理水量的25%-35%考虑。

2、压力参照右图。

介质减压后的气泡大小和饱和压力的关系图。

EDUR气液多相溶气泵在气浮装置中使用说明一、基本原理空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。

对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。

在气浮装置中采用EDUR气液多相泵作为溶气泵。

气体在泵进口管道利用自身的真空直接吸入。

EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。

在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。

通过这种方式产生的气泡直径可以小于30微米。

根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。

除了溶解空气以外，也可以溶解氯气、二氧化碳等。

EDUR气液多相泵的最大含气量可以达到30％。

泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。

传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。

由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。

采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。

与射流泵溶气系统管道溶气相比，EDUR多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。

采用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。

二、EDUR泵的性能参数为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。

EDUR多相泵能产生小于30微米的气泡，达到了最理想的效果。

下图为减压后的气泡大小和饱和压力的关系（介质：空气和水，温度20 ºC）。

EDUR泵的选用原则如下：1、流量可根据工艺要求确定溶气水流量，一般可按气浮处理水量的25%-35%考虑。

2、压力参照右图。

介质减压后的气泡大小和饱和压力的关系图。

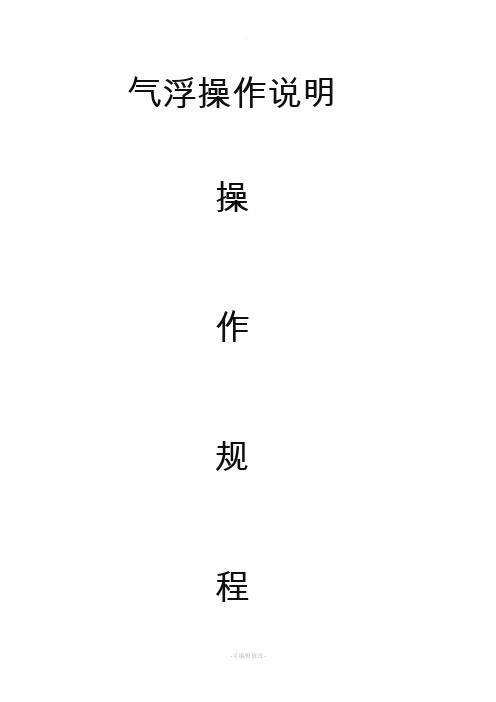

气浮操作说明操作规程江苏泉溪环保设备有限公司气浮操作规程本套设备包括调节池，气浮池，溶气罐，水泵等电机设备。

本设备电源采用三相四线制。

380v本设备采用手动控制，污水泵为手动控制。

一开机准备1）检查电源电压是否正常，电器控制系统正常，电机运行正常，运行方向正确。

2）设备第一次开机时，应采用清水按流程示意流经设备和管道，检查设备和管道中有无异物。

3）长期停机后第一次开机，应手动转电机，检查其是否转动灵活。

二设备开机1 配药1）将水和药投入加药桶内，开启搅拌机，将药搅拌均匀。

PAC配制浓度为30%，PAM配制浓度为0.3%。

（PAM搅拌时间不低于35分钟）2 配制溶气水打开溶气罐进水阀，进气阀。

启动空压机和溶气泵，将水位保持在1/3—1/2之间。

压力在0。

25—0。

35Mpa.配置溶气水时不能开启出水阀门。

1）打开溶气水出水阀，调节溶气水使其在气浮接解池内分布均匀。

2）打开污水进水阀，加药阀。

开启污水泵和加药泵。

调节污水进水量。

3）观察沉淀池水中的矾花的大小，调节加药量（矾花颗粒直径为1mm以上最佳）定期给污泥池排泥和气浮刮渣。

(渣厚3—5厘米)三设备停机1)先关闭污水泵,再关加药泵,然后关闭加药泵出药阀.2)启动刮渣机.刮清气浮池上部浮渣,关闭刮渣机.3)停止进水十分钟后关闭溶气罐进水阀和进气阀.然后关闭管道泵,空压机.4)关闭总电源.四、日常维护1、每周检查1）检查设备的电气线路和停止功能是否正常；2）检查设备的运行状态是否平稳，是否有异常响声。

2、每日检查1）检查整机运行是否正常，是否有异常响声；2）每天至少运行一次, 每次至少运行60分钟; 3、减速机中的润滑油需定期更换，一般设备投入正常使用，运转半个月后需更换新油，以后每隔三个月更换一次油，平时应注意减速器油位（具体维护参见减速机使用说明书）。

五注意事项1)设备必须定有专人操作2) 溶气罐最高运行压力不得超过0.4Mp a。

3) 调节设备进水量时注意水泵出水水管内压力不易太大，以避免水泵负荷太大，影响水泵的使用寿命。

溶气式气浮机使用说明书一、溶气气浮机工作原理：经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。

絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。

气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

二、溶气气浮机安装、调试及注意事项(一)、溶气气浮机安装1、设备安装前，必须夯实地基。

并用混凝土砂浆垫高100-150mm。

也可架空安装，但基础必须能承担设备运行时的重量。

2、设备就位后需调整水平。

3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。

4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。

5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。

6、污泥出口可接至污泥槽或污泥处理设备。

7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。

(二)、溶气气浮机调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。

2、对水泵及空压机等需要润滑部位进行加油润滑。

3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。

用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。

4、按下刮沫机开关，使其向溶气系统一端行走。

运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。

B、试运行：1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。

2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。

此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。

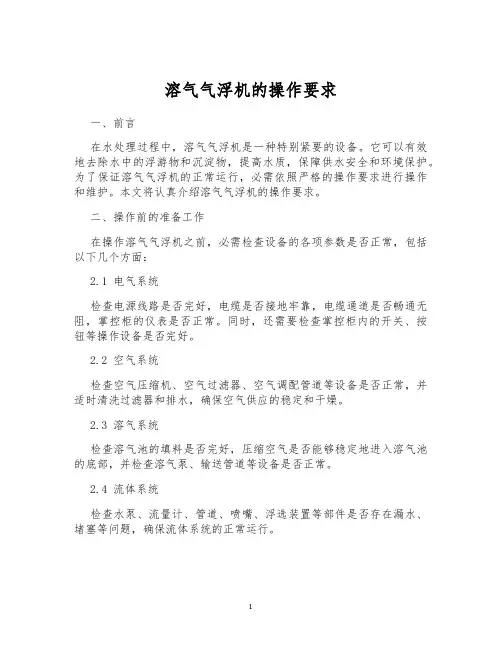

溶气气浮机的操作要求一、前言在水处理过程中，溶气气浮机是一种特别紧要的设备。

它可以有效地去除水中的浮游物和沉淀物，提高水质，保障供水安全和环境保护。

为了保证溶气气浮机的正常运行，必需依照严格的操作要求进行操作和维护。

本文将认真介绍溶气气浮机的操作要求。

二、操作前的准备工作在操作溶气气浮机之前，必需检查设备的各项参数是否正常，包括以下几个方面：2.1 电气系统检查电源线路是否完好，电缆是否接地牢靠，电缆通道是否畅通无阻，掌控柜的仪表是否正常。

同时，还需要检查掌控柜内的开关、按钮等操作设备是否完好。

2.2 空气系统检查空气压缩机、空气过滤器、空气调配管道等设备是否正常，并适时清洗过滤器和排水，确保空气供应的稳定和干燥。

2.3 溶气系统检查溶气池的填料是否完好，压缩空气是否能够稳定地进入溶气池的底部，并检查溶气泵、输送管道等设备是否正常。

2.4 流体系统检查水泵、流量计、管道、喷嘴、浮选装置等部件是否存在漏水、堵塞等问题，确保流体系统的正常运行。

三、操作流程3.1 开机准备在进行开机前，需要依照步骤进行以下操作：1.打开电源开关。

2.打开压缩空气开关，检查空气系统是否正常。

3.打开溶气泵开关，检查溶气系统是否正常。

4.打开水泵开关，检查流体系统是否正常。

3.2 运行操作1.将待处理的水通过水泵引入溶气气浮机内。

2.水经过流量计调整流量，再经过过滤器过滤。

3.水进入溶气池，在压缩空气的作用下，水中的气体被溶解，形成水中气泡。

4.溶气池内形成气泡经过溶气池底部，进入上升管，并随着上升管污水一同向上浮动。

5.在浮选装置下，气泡与沉淀物相遇并粘附，一同往上浮动。

6.经过沉淀区，水中的浮游物被沉淀下来。

7.最后，清水从出水口排出，水质得以提高。

3.3 关机操作1.停止加药。

2.关闭水泵开关。

3.关闭溶气泵开关。

4.关闭压缩空气开关。

5.关闭电源开关。

6.清理系统，保持设备清洁和干燥。

四、注意事项及维护保养在操作溶气气浮机时，需要注意以下事项：1.保持设备的清洁和干燥。

气浮装置操作规程一、原理气浮是在一定条件下，将大量空气溶于水中，形成溶气水作为工作介质，通过释放器骤然减压，释放出无数微细气泡与经过混和反应后的凝聚物粘附在一起，使其絮体的比重小于1，从而浮于液面之上，形成泡沫（即气、水、颗粒）三相混合体，使污染物质得以从废水中分离出来，达到净化效果.二、工艺说明气浮分四个部分：①、加药聚凝部分；②、回流水溶气释放部分；③、气浮净水部分；④、电器控制部分。

a、加药聚凝部分废水在混合槽中通过计量泵加入混凝剂（PAC、PAM）混合，从而废水产生聚凝体。

b、回流水溶气释放部分气浮效果好坏，主要取决于回流水溶气释放的效果，本气浮采用高效节能的溶气和释放设备，使用空压机产生的压缩空气与处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水，溶气罐中的额定工作压力需维持在0.30-0.40MPa。

过低会影响气浮效果，为提高气浮效果也可适量提高，但不得超过额定压力。

c、气浮净水部分经加药混凝后的废水进入气浮池中，由溶气罐加压产生的溶气水通过溶气释放器骤然减压，使溶解于水中的空气骤然减压而释放出大量微气泡，微气泡在上升过程中遇到污水中已经聚凝的悬浮物，微气泡附着在悬浮物上，使之很快上浮，这样污水中处理的悬浮物全部浮于上面，然后通过气浮上部的刮渣机把它们刮去排到污泥池中，而池底部通过处理后的清水排出。

d、电器控制部分包含加药设备、加压溶气设备和升降刮泥设备、是气浮装置必不可少的东西。

气浮装置的运行，需要以上设备的保证。

三、操作方法：1、在使用前须保证溶气罐存有一定量的水，如果没有，先开启溶气水泵，当液位处于溶气罐中间位置时，关闭溶气泵。

再开启空压机。

2、观察溶气罐顶部压力表压力，当压力达到0.4MPa时，微微开启溶气罐出水阀。

3、调整溶气水泵进入溶气罐的流量以及溶气罐出水流量，使液位稳定在溶气罐中间位置。

然后再启动调节池提水泵。

4、由于提水泵的开关与加药开关联动，在启动提水泵时加药泵也同时启动。

溶气气浮设备操作规程
溶气气浮法与其它方法相比，在加压条件下，空气的溶解度大，供气浮用的气泡数量多，能够确保气浮效果；溶入的气体经骤然减压释放，产生的气泡不仅微细、粒度均匀、密集度大、而且上浮稳定，对液体扰动微小，因此特别适用于对疏松絮凝体、细小颗粒的固液分离。

溶气气浮设备操作规程：
1、开机前检查：
1）检查所有阀门处于正常工作状态。

2）检查容器罐水位处于正常工作状态。

3）检查电气设备处于正常工作状体。

2、开机步骤
1）配备加入絮凝剂，配好药剂，启动搅拌系统。

2）启动空压机，打开进气阀，将进气压力调整到0.2MPa。

3）开启容器水泵，向容器罐进水，调节容器罐水位至容器罐液位计的1/3左右，此时容器罐的压力应达到0.4MPa，容器进水泵连续正常工作3-10min后，方可开动气浮进水泵。

4）根据出水水质变化，调整加药量、进水量、容器水量，保证出水水质。

5）根据浮渣生成情况，控制出水闸板，调整浮渣液位至刮渣机排泥要求，启动刮渣机进行刮渣。

6）开机后应检查气浮进水和排水系统，实现进出水的平衡，保证气
浮正常工作。

3、停机步骤
1）关闭刮渣机。

2）关闭气浮进水泵。

3）关闭容器水泵。

4）关闭空压机。

5）检查所有阀门至正常停机状态。

4、注意事项
1）容器罐液位一经调整后应予保持，不应经常调整。

2）根据出水水质，及时调整加药量、进水量、容器水量。

3）定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂（十天左右），三个月进行一次检修。

溶气气浮机设备操作规程（一）、安装1、设备安装前，必须夯实地基。

并用混凝土砂浆垫高100～150mm。

也可架空安装，但基础必须能承担设备运行时的重量。

2、设备就位后需调整水平。

3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。

4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。

5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。

6、污泥出口可接至污泥槽或污泥处理设备。

7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。

（二）、调试1、设备调试前，应做好以下准备工作：（1）要清洗水池内所有的赃物、杂物。

（2）对水泵及刮渣机等需要润滑部位进行加油润滑。

（3）接通电源，启动水泵，检查转向是否与箭头所标方向一致，发现异常情况应及时查清原因。

（4）按下刮沫机开关，刮除上层的浮渣。

2、试运行：（1）加水：使气浮机水位达到距刮渣隔板上沿约20～50mm，气浮池水位的高低，可用集水器调节。

（2）溶气系统运行：启动溶气泵，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。

溶气系统的气体由溶气泵提供。

（3）气浮运行：溶气系统运行正常后，将污水送至气浮混合池。

流量先小一些，正常后逐渐增至额定值。

（4）溶气水：溶气水用处理后的清水作回流水。

如废水中洗涤剂量大，泡沫多，影响气浮效果，可换用清水。

（5）浮渣积聚到一定厚度后，启动刮沫机。

（6）设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，关闭溶气出水进水控制阀，最后停清水泵。

（7）每次运行后都要进行排泥。

溶气气浮装置操作规程1 适用范围本标准适用于溶气浮选污水处理系统。

本标准规定了溶气浮选污水处理系统投运前的检查、投运、运行中的检查及停运操作步骤。

2 操作内容2.1投运前的检查2.1.1正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。

2.1.2检查配电室电路和电器设备确认无问题后，才能合闸，按“启动”按钮空载送电。

2.1.3合上气浮间总电源开关，打开排风扇，气浮间必须保持通风良好。

2.1.4检查仪器仪表在有效检定周期内。

2.1.5各阀门开关灵活，所有阀门处于关闭状态。

2.1.6检查空压机、溶气泵、刮渣机、刮泥机、排泥阀、空气过滤减压阀及辅助设备良好。

2.1.7气浮腔内注满清水。

2.1.8检查工艺管线及其阀门，确保无泄漏。

2.1.9调整出水堰板高度，使水位处于合适位置。

2.1.10打开溶气泵的进、出口闸门，准备启泵。

2.1.11合上制氮机操作间总电源开关，将空压机、制氮机和冷干机的电源开关处于开启位置，检查装置上的电源显示灯正常。

2.2启运2.2.1开启制氮装置，先启冷干机，2〜3min后启动空压机，空气储气罐压力达到0.8MPa时开启制氮机，运行10min后，将氮气压力、纯度、产气量调整到合适值。

2.2.2启动空气压缩系统，空气过滤减压阀后压力保持0.6MPa，稳定运行10min。

2.2.3开启气浮选装置排泥阀门。

2.2.4手动运行：将“手动/自动”转换开关调到“手动”位置。

2.2.5启动溶气泵，调节好溶气水比例，溶气罐压力达到0.6MPa 后，稳定运行10min，再启动刮渣机、刮泥机。

2.2.6运行正常后，打开气浮选装置进口阀门。

2.2.7启动加药系统，根据污水水质情况调整好加药量。

2.2.8运行30min后进行排泥。

2.2.9自动运行：将“手动/自动”转换开关调到“自动”位置。

2.2.10按“程序运行”按钮，刮渣机、刮泥机、溶气泵依次自动运行，调节好溶气水比例。

2.3运行后的检查2.3.1溶气罐压力保持0.6MPa。

EDUR气液多相溶气泵在气浮装置中使用说明一、基本原理空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。

对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。

在气浮装置中采用EDUR气液多相泵作为溶气泵。

气体在泵进口管道利用自身的真空直接吸入。

EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。

在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。

通过这种方式产生的气泡直径可以小于30微米。

根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。

除了溶解空气以外，也可以溶解氯气、二氧化碳等。

EDUR气液多相泵的最大含气量可以达到30％。

泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。

传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。

由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。

采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。

与射流泵溶气系统管道溶气相比，EDUR多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。

采用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。

二、EDUR泵的性能参数为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。

EDUR多相泵能产生小于30微米的气泡，达到了最理想的效果。

下图为减压后的气泡大小和饱和压力的关系（介质：空气和水，温度20 ºC）。

EDUR泵的选用原则如下：1、流量可根据工艺要求确定溶气水流量，一般可按气浮处理水量的25%-35%考虑。

2、压力参照右图。

介质减压后的气泡大小和饱和压力的关系图。
