数码相机常用感光元件尺寸对照表(2013-02-17 15:51:38)转载▼标签：分类：杂文娱乐随着数码技术的发展，出现了新的传感器画幅标准（如刚刚发布的尼康1系列V1/J1、索尼RX100都采用了1英寸的CX画幅），一些单反传感器的尺寸也悄悄的出现了“缩水”。
比如当时的佳能30D的CMOS 是22.5×15mm，到了7D/60D变成了22.3×14.9mm，尼康D70s的CCD是23.7×15.6mm，到了D7000/5100变成了23.6×15.6mm。
为了适应新的数码相机传感器的尺寸标准，特将目前最新型号数码相机/数码单反经常采用的成像传感器尺寸按比例制作成图片、表格进行对比。
数码相机的感光元件CCD/CMOS相当于传统相机的底片。
家用小数码相机（DC）的CCD尺寸通常有1/2.5英寸、1/1.8英寸、2/3英寸等，它们有什么不同？这一尺寸会影响到数码相机的什么功能？数码相机规格表中的CCD/CMOS一栏经常写着“1/2.5、1/1.8英寸CCD等。
这里的“1/2.5英寸”就是CCD的尺寸，实际上就是CCD对角线的长度。
不过，这里的1英寸并不等于25.4mm，而是1英吋CCD Size = 长12.8mm×宽9.6mm = 对角线为16mm之对应面积。
也就是说1英寸相当于16mm。
因为在CCD/CMOS成像元件问世之前，电视摄像机中采用的是真空管成像元件，那时的传感器尺寸指的是真空管的外径，即包含了外层玻璃管的尺寸，1英吋真空管的内径（成像圆直径）为16mm，已经成了一种行业“规范”，因此，到了CCD/CMOS成像元件问世后，也就沿用了这个“规范”。
真空管影像传感器有了固定单位的CCD 尺寸就不难了解余下CCD 尺寸比例定义了，例如: 1/2" CCD的对角线就是1"的一半为8mm，面积约为1/4，1/4" 就是1"的1/4，对角线长度即为4mm。
图像传感器参数
CCD和CMOS的主要参数有以下几个：
1. 像元尺寸
像元尺寸指芯片像元阵列上每个像元的实际物理尺寸，通常的尺寸包括14um，10um，9um ，7um ， 6.45um ，3.75um 等。
像元尺寸从某种程度上反映了芯片的对光的响应能力，像元尺寸越大，能够接收到的光子数量越多，在同样的光照条件和曝光时间内产生的电荷数量越多。
对于弱光成像而言，像元尺寸是芯片灵敏度的一种表征。
2. 灵敏度
灵敏度是芯片的重要参数之一，它具有两种物理意义。
一种指光器件的光电转换能力，与响应率的意义相同。
即芯片的灵敏度指在一定光谱范围内，单位曝光量的输出信号电压（电流），单位可以为纳安/勒克斯nA/Lux、伏/瓦（V/W）、伏/勒克斯（V/Lux）、伏/流明（V/lm）。
另一种是指器件所能传感的对地辐射功率（或照度），与探测率的意义相同，单位可用瓦（W）或。
CCD/CMOS靶面尺寸型号标准—深圳市视清科技有限公司图像传感器的尺寸是影响成像表现力的硬指标之一，但许多人对图像传感器（CCD/CMOS）尺寸的表示方法大惑不解，因为像1/1.8英寸、2/3英寸之类的尺寸，既不是任何一条边的尺寸，也不是其对角线尺寸，看着这样的尺寸，往往难以形成具体尺寸大小的概念。
那么，这个尺寸到底是怎么来的呢，事实上，这种表示方法来源于早期的摄像机成像器件——光导摄像管。
一、CCD/CMOS靶面尺寸型号标准在CCD出现之前，摄像机是利用一种叫作“光导摄像管（Vidicon Tube）”的成像器件感光成像的，这是一种特殊设计的电子管，其直径的大小，决定了其成像面积的大小。
因此，人们就用光导摄像管的直径尺寸来表示不同感光面积的产品型号。
CCD出现之后，最早被大量应用在摄像机上，也就自然而然沿用了光导摄像管的尺寸表示方法，进而扩展到所有类型的图像传感器的尺寸表示方法上。
例如，型号为“1/1.8”的CCD或CMOS，就表示其成像面积与一根直径为1 /1.8英寸的光导摄像管的成像靶面面积近似。
光导摄像管的直径与CCD/CMOS成像靶面面积之间没有固定的换算公式，从实际情况来说，CCD /CMOS成像靶面的对角线长度大约相当于光导摄像管直径长度的2/3。

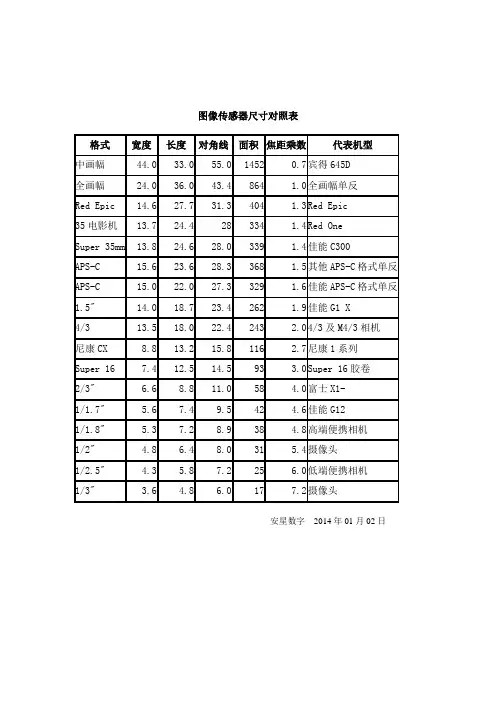

如下图所示，白圈表示光导摄像管成像区域，绿色部分表示CCD/CMOS靶面区域：摄像管与CCD/CMOS成像区域对比二、CCD/CMOS典型靶面尺寸靶面尺寸类型：几种典型的图像传感器靶面尺寸几种典型的传统胶片尺寸三、CCD/CMOS各型号一览【表1】CCD/CMOS靶面尺寸各型号一览*转换系数（Crop Factor）是以35mm电影胶片尺寸（36×24mm）为标准设定的参考系数。
