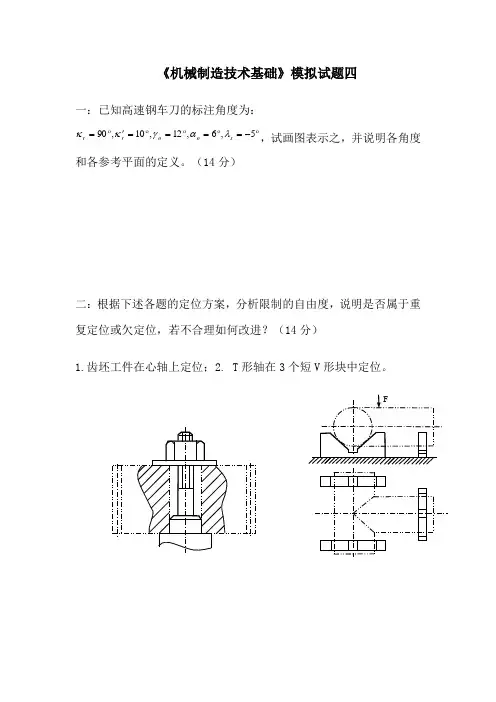

《机械制造技术基础》模拟试题四

《机械制造技术基础》模拟试题四

一：已知高速钢车刀的标注角度为：5,6,12,10,90soorr，试画图表示之，并说明各角度和各参考平面的定义。（14分）

二：根据下述各题的定位方案，分析限制的自由度，说明是否属于重复定位或欠定位，若不合理如何改进？（14分）

1.齿坯工件在心轴上定位；2. T形轴在3个短V形块中定位。

F

三：填空题。（22分）

1.机床静误差中对加工精度影响最大的是（ ）误差、（ ）误差和（ ）误差。

2.夹具的动力装置中，最常见的动力源是（ ）。

3.切削加工工序的安排原则是（ ）、（ ）、（ ）、（ ）。

4.工件的实际尺寸分布曲线若是平定形，它实际上是正态分布尺寸的（ ）在不断地移动，也即是在随机误差中混有（ ）误差。

5.珩磨孔时，由于它是以被加工孔本身定位的，因此它不能纠正（ ）误差。

四：回答以下问题：（10分）

1）何谓“工序集中”“工序分散”？什么情况下采用“工序集中”？什么情况下采用“工序分散”？影响工序集中与分散的主要因素是什么？

2）加工一批零件时产生的系统性误差包括几方面？能否消除？举例说明。

五. 下图所示为某箱体时的粗加工（a）、精加工（b）工序示意图。试分析该两道工序的特点。其中：1.工件，2.镗模。（10分）

六：如图所示套筒零件，加工表面A时要求保证尺寸10+0.20mm，若在铣床上加工时以左端端面定位，试标注此工序的工序尺寸。（15分）

30+0.05

600.05 10+0.2 A 七．如图所示，加工轴上一键槽，要求键槽深度为416.00 mm 加工过程如下：

1）车轴外圆至ф28.5010.0

mm；2）在铣床上按尺寸H铣键槽；3）热处理；4）磨外圆28024.0008.0mm。

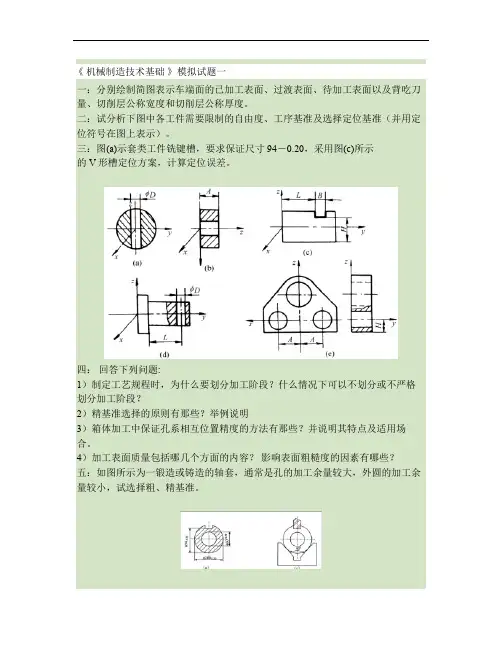

《 机械制造技术基础 》模拟试题一一：分别绘制简图表示车端面的已加工表面、过渡表面、待加工表面以及背吃刀量、切削层公称宽度和切削层公称厚度。

二：试分析下图中各工件需要限制的自由度、工序基准及选择定位基准（并用定位符号在图上表示）。

三：图(a)示套类工件铣键槽，要求保证尺寸94－0.20，采用图(c)所示

的V形槽定位方案，计算定位误差。

四： 回答下列问题:

1）制定工艺规程时，为什么要划分加工阶段？什么情况下可以不划分或不严格划分加工阶段？

2）精基准选择的原则有那些？举例说明

3）箱体加工中保证孔系相互位置精度的方法有那些？并说明其特点及适用场合。

4）加工表面质量包括哪几个方面的内容？ 影响表面粗糙度的因素有哪些？

五：如图所示为一锻造或铸造的轴套，通常是孔的加工余量较大，外圆的加工余量较小，试选择粗、精基准。

六：某零件的最终尺寸要求如下图（a）所示，加工顺序见图（b），求钻孔工序尺寸F。

《机械制造技术基础》模拟试题二

一、名词解释（每空2分，共12分）

1．进给运动——

2．加工精度——

3．生产过程——

4．表面粗糙度——

5．工序——

6．工艺基准

二、填空（每空1分，共15分 ）

1．车刀的前角用 表示，是在 面内测量的，是 面间的夹角。

2．切削用量三要素是 ， 和 。

3．机械制造的生产类型一般分为 ，

和 。

4．一般机械加工阶段划分为 ， ， 和 。

5．工件以平面定位时夹具上的定位元件一般用 和 。

三、单项选择（每题2分，共16分）

1．刀具上切屑流过的表面称为（ ）。

A．前面； B．主后面； C．副后面。

2．通常把刀具近切削刃处切削层内产生塑性变形的区域称为（ ）。

A．第I变形区；B．第II变形区；C．第III变形区。

3．在金属切削加工中，刀具切下来的切屑厚度通常（ ）工件上切削层的厚度。

A．大于；B．小于；C．等于。

4．在机床的基本组成中，主轴属于（ ）。

江苏学业水平测试《机械基础》模拟试题

2016年江苏省中等专业学校学生学业水平测试《机械基础》全

真模拟试题（一卷）

一、单选题（每题1分，共25分）

1、机床的主轴是机器的（）

A、动力部分

B、工作部分

C、传动部分

D、自动控制部分

2、能够传递较复杂运动的运动副的接触形式是（）

A、螺旋福接触

B、带与带轮接触

C、活塞与气缸壁接触

D、凸轮接触

3、曲柄摇杆机构中，当曲柄长度变短时，摇杆的摆角将（）

A、变大

B、变小

C、不变

D、不能确定

4、下列应用摆动导杆的是（）

A、自卸翻斗机构

B、牛头刨床横向机构

C、飞机起落架

D、牛头刨床滑枕机构

5、曲柄摇杆机构产生死点位置的根本原因是（）

A、摇杆为主动件

B、从动件运动不能确定或卡死

C、施加在从动件上的力通过从动件的转动中心

D没有在曲柄上安装一个质量较大的飞轮 6、当凸轮为一带有凹圆弧的盘型凸轮机构，则绝对不能选用（）从动件。

A、平底式

B、滚子式

C、曲面式

D、尖顶式

7、移动式凸轮机构中，从动件的推程压力角限制为（）

A、α≤ 80°

B、α≤45°

C、α≤30°

D、α≥45°

8、要实现棘轮转角大小的任意改变，应选用（）

A、可变向棘轮机构

B、双动式棘轮机构

C、摩擦式棘轮机构

D、防逆转棘轮机构

9、一内啮合槽轮机构，槽轮有6条径向槽，要使槽轮顺时针旋转2周，曲柄应（）

A、顺时针旋转2周

B、顺时针旋转12周

C、逆时针旋转2周

D、逆时针旋转12周

10、带传动中，产生弹性滑动的原因是（）

A、预紧力不够

B、松边和紧边拉力不等

C、带绕过带轮有离心力

D、带和带轮间摩擦力不够

11、V带轮的轮槽角应（）

A、相等且等于40°

B、相等且小于40° C、小于40°，且大带轮轮槽角更小一些

D、小于40°，且小带轮轮槽角更小一些

12、常用于高温、高压及密封性要求高的管路联接的螺纹是（）

A、梯形螺纹

B、普通螺纹

（机械制造⾏业）机械⼯程测试技术基础课后试题及答案

《机械⼯程测试技术基础》课后答案

章节测试题

第⼀章 信号及其描述

（⼀）填空题1、 测试的基本任务是获取有⽤的信息，⽽信息总是蕴涵在某些物理量之中，并依靠它们来

传输的。这些物理量就是 ，其中⽬前应⽤最⼴泛的是电信号。2、 信号的时域描述，以 为独⽴变量；⽽信号的频域描述，以 为独⽴变量。

3、 周期信号的频谱具有三个特

点： ， ， 。4、 ⾮周期信号包括 信号和 信号。

5、 描述随机信号的时域特征参数有 、 、 。

6、 对信号的双边谱⽽⾔，实频谱（幅频谱）总是 对称，虚频谱（相频谱）总是 对

称。

（⼆）判断对错题（⽤√或×表⽰）1、 各态历经随机过程⼀定是平稳随机过程。（ ）

2、 信号的时域描述与频域描述包含相同的信息量。（ ）

3、 ⾮周期信号的频谱⼀定是连续的。（ ）

4、 ⾮周期信号幅频谱与周期信号幅值谱的量纲⼀样。（ ）

5、 随机信号的频域描述为功率谱。（ ）

（三）简答和计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值µ|x|和均⽅根值x rms 。

2、 求正弦信号)sin()(0?ω+=t x t x 的均值x µ，均⽅值2x ψ，和概率密度函数p(x)。

3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。

4、 求被截断的余弦函数≥<=T t T t t

t x ||0

||cos )(0ω的傅⽴叶变换。 5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。

第⼆章 测试装置的基本特性

（⼀）填空题1、 某⼀阶系统的频率响应函数为121

)(+=ωωj j H ，输⼊信号2

sin )(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。

2、 试求传递函数分别为5.05.35.1+s 和222

4.141n n n s s ωωω++的两个环节串联后组成的系统的
