当前位置：文档之家 › 浅论补偿收缩混凝土在实际工程中的应用

浅论补偿收缩混凝土在实际工程中的应用

  • 格式：pdf
  • 大小：1.06 MB
  • 文档页数：1

现代物业Modern Property Management

随着科技的不断进步和发展，城市建设的进程越来越快，超长混凝土结构的应用越来越广泛，而超长混凝土结构在施工过程中的裂缝问题是设计人员和施工人员要考虑的首要问题。通过专家学者的不断研究和实践，在超长混凝土结构中采用补偿收缩混凝土浇筑而成的膨胀加强带来代替常用的后浇带，可以取得比较好的效果。一、超长混凝土结构开裂分析通过大量的工程实践发现，引起超长混凝土结构开裂的原因很多，超长结构中钢筋和混凝土各部分之间的约束，而超长混凝土结构的长度一般超过国家规范规定允许不设缝的最大长度，而混凝土结构中由于混凝土硬化过程中产生的收缩和温度作用产生的拉应力超过混凝土抗拉强度时，就会导致混凝土开裂。通过建筑工程师和学者的大量研究总结，超长混凝土结构要在全长都不设伸缩缝，必须通过一定的抗裂措施来保障结构的正常使用功能，目前通用的裂缝控制措施主要有王铁梦教授提出的“抗”、“防”、“放”以及两者结合的办法。在超长混凝土结构中利用补偿收缩混凝土来设置的膨胀加强带属于“抗”，而在补偿收缩混凝土材料中选用水化热低的水泥则属于“防”，设置后浇带或膨胀加强带属于“放”，同时使用补偿收缩混凝土、后浇带和膨胀加强带三种措施则是“抗”与“放”的结合。而对于超长混凝土结构无缝施工，采用补偿收缩混凝土设置膨胀加强带的同时，选用低水化热的水泥加强混凝土的施工操作和养护，则是“抗”“防”“放”三者的有效结合。在超长混凝土结构中，地下结构及较薄的结构，通常以“抗”为主；而地上结构及厚大构件，通常采用以“放”为主。二、补偿收缩混凝土的研究为了解决混凝土结构的裂缝问题，我们通常采取用膨胀剂混凝土代替后浇带，来抵消混凝土的收缩或由收缩产生的拉应力。膨胀混凝土可以分为补偿收缩混凝土和自应力混凝土两类，在这里我们主要考虑采用补偿收缩混凝土来进行研究。通过对补偿收缩混凝土的研究我们发现，补偿收缩混凝土的自应力值较小，这样可以用来补偿混凝土的收缩，提高混凝土的抗裂性能，这是该混凝土最主要的作用。同时补偿收缩混凝土可以用于混凝土结构裂缝的填充灌注。不同用途情况下混凝土的自应力值也是不同，用于补偿混凝土收缩时，其自应力值一般为0.2～0.7MPa；用于填充时，其自应力值为0.5～1.0MPa，同时在这两种使用情况下，混凝土的自应力很小，一般在结构设计中也不考虑自应力的影响。三、膨胀加强带补偿收缩混凝土在超长结构中的无缝施工技术的应用是通过膨胀加强带来实现的，在超长混凝土结构预设后浇带部位浇筑补偿收缩混凝土膨胀加强带，来防止超长构件的开裂。膨胀加强带的设置原则同后浇带的设置原则一致，一般情况下根据工程具体情况，膨胀加强带的宽度可为2m～3m，在加强带的两侧用密孔钢丝网将带内混凝土和带外混凝土隔开。膨胀加强带可以部分或全部的代替后浇带，简化了后浇带施工中的施工工序，缩短了建设工期，是超长混凝土结构无缝施工的一种技术措施。四、与普通混凝土的区别补偿收缩混凝土包括由各种膨胀水泥制作的混凝土和在现场掺加膨胀剂的混凝土，其物理力学性能与普通混凝土有着不同程度的差别，补偿收缩混凝土与普通混凝土的区别：（1）膨胀混凝土在混凝土硬化过程中发生膨胀，产生一定的预应力，改善了钢筋混凝土结构的内部应力，从而提高了混凝土构件的抗裂能力。（2）在混凝土硬化过程中，在膨胀剂能发生化学反应，产生的膨胀结晶体可以填充到混凝土内部的毛细孔缝中，切断毛细孔缝，使混凝土内部的大孔变成小孔，减少混凝土的总孔隙率，改善混凝土内部的孔结构，提高了混凝土的密实性，提高了混凝土构件的防水抗渗性能和力学性能。五、补偿收缩混凝土工程应用补偿收缩混凝土可以提高混凝土构件的防水抗渗能力，在实际工程中应用非常广泛，它宜用于自防水的混凝土结构工程，混凝土结构接缝的填充工程，以及超长混凝土结构工程，和易产生裂缝的大体积混凝土结构等工程中。1.结构自防水工程：结构自防水工程在建筑工程中占主导地位，普通混凝土抗裂能力较差，但是掺膨胀剂的补偿收缩混凝土可以既抗裂又抗渗，用于浇筑地下室、地下商场车站等地下工程及水工构筑物等，可补贴外防水层，起到防水抗渗的作用。2.超长混凝土结构工程：用补偿收缩混凝土浇筑的膨胀加强带代替后浇带，来达到超长混凝土结构无缝施工的目的。在工程技术人员和专家学者研究了大量的工程实践案例，无缝施工技术取消了后浇带，减少了后浇带的处理等繁琐的施工工序，同时提高了结构的整体性和耐久性，缩短了工期。3.大体积混凝土工程：大体积混凝土结构工程由于水泥水化热产生收缩裂缝和温度裂缝，而补偿收缩混凝土产生的干缩和冷缩可以较好的解决大体积混凝土结构的开裂。4.工程接缝填充：工程接缝是混凝土结构的薄弱部位，容易发生渗漏和裂缝，掺加适量膨胀剂的补偿收缩混凝土来进行工程接缝的填充，由于混凝土的膨胀作用，可以使新老混凝土结合部位牢固粘结，填充密实。补偿收缩混凝土在超长混凝土结构中得到了广泛的应用，通过“抗”“放”结合的施工方法有效地防止了裂缝的产生，提高了结构的整体性和防水抗渗性能，从而提高了工程质量，降低了工程造价。参考文献：[1]王铁梦.工程结构裂缝控制[M].中国建筑出版社,1997.[2]叶金宜,王俊等.海南省政府办公大楼超长混凝土结构无缝施工技术[J].施工技术,2010.浅论补偿收缩混凝土在实际工程中的应用李丹丹 （咸宁职业技术学院，湖北 咸宁 437100）摘 要：通过对补偿收缩混凝土的研究，来分析补偿收缩混凝土在工程实际中应用，来提高工程质量，缩短工期，降低工程成本。关键词：补偿收缩混凝土；超长混凝土结构；膨胀加强带

合集下载

补偿收缩混凝土技术的应用分析

补偿收缩混凝土技术的应用分析

龙源期刊网

补偿收缩混凝土技术的应用分析

作者：方红军

来源：《城市建设理论研究》2013年第14期

摘要：以黄石9项大型工程应用补偿收缩混凝土为实例，实现了混凝土连续浇筑，同时收到混凝土抗裂与结构自防水的双重效果。总结了采取的主要技术措施及经验教训。证明从抗裂材料入手，“抗”“放”结合，是解决混凝土抗裂的一种有效途径。

关键词：膨胀剂大型工程补偿收缩混凝土

中图分类号：TU37 文献标识码：A 文章编号：

1 前言

多年来，工程界常为混凝土的收缩开裂所烦恼，提出了“抗”“放”结合的治理原则，人们开发了混凝土膨胀剂、纤维等多种抗裂新材料和先进的施工技术，取得了诸多成果。我们从膨胀剂这种抗裂材料入手，在邯郸的工程中逐步推广。文中重点介绍的9项大型工程，从建（构）筑物的结构特征、施工季节、针对性技术措施等多方面，反映邯郸地区应用补偿收缩混凝土技术的情况。实践表明，补偿收缩混凝土技术在邯郸得到了工程界认可和应用，是实现混凝土抗裂与结构自防水的一种有效途径。

2工程概况

将9项工程的基本设计参数和结构特点归纳列表，给出设计与施工简况，从中可以看出补偿收缩混凝土技术对于不同的工程均具有良好的适应性。

⑴结构7层以下的住宅楼多为砖混结构，如世嘉名苑；8层以上的住宅楼、商贸楼、商住楼多为框架结构，如新世纪商贸广场、水景南岸。

⑵地下室多为1～3层。但龙湖人防为单层地下工程，丛台路学校为5层地上工程。

⑶结构尺寸与形状建（构）筑物外形多为矩形或近似正方形，长宽比范围1.5～10，龙湖人防及丛台路学校为L型。

建（构）筑物具有大面积、大体积的特点，如新世纪商贸广场单层面积4700m2，建（构）筑物具有较长或超长的特点，

浅谈对补偿收缩混凝土应用的认识

浅谈对补偿收缩混凝土应用的认识

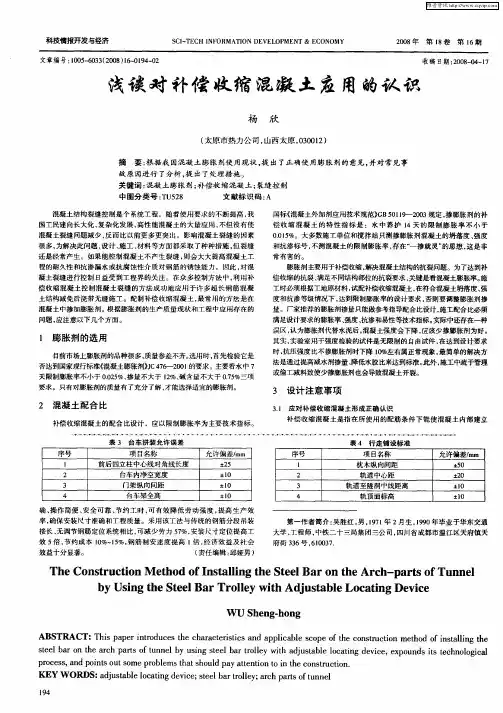

科技情报开发与经济　ｓｃｌ—ＴＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２００８年第１８卷第１６期　

文章编号：１００５—６０３３（２００８）１６一Ｏｌ９４—０２　

浅谈对补偿收缩混凝土应用的认识　

杨　欣　

（太原市热力公司，山西太原，０３００１２）　

摘要：根据我国混凝土膨胀剂使用现状，提出了正确使用膨胀剂的意见，并对常见事　

故原因进行了分析，提出了处理措施。　

关键词：混凝土膨胀剂；补偿收缩混凝土；裂缝控制　

中图分类号：　ＦＵ５２８　文献标识码：Ａ　

混凝土结构裂缝控制是个系统工程。随着使用要求的不断提高，我　

国工民建向长大化、复杂化发展，高性能混凝土的大量应用．不但没有使　

混凝土裂缝问题减少，反而比以前更多更突出。影响混凝土裂缝的因素　

很多，为解决此问题，设计、施工、材料等方面都采取了种种措施，但裂缝　

还是经常产生。如果能控制混凝土不产生裂缝，则会大大提高混凝土工　

程的耐久性和抗渗漏水或抗腐蚀性介质对钢筋的锈蚀能力。因此，对混　

凝土裂缝进行控制１３益受到工程界的关注。在众多控制方法中，利用补　

偿收缩混凝土控制混凝土裂缝的方法成功地应用于许多超长钢筋混凝　

土结构减免后浇带无缝施工。配制补偿收缩混凝土．最常用的方法是在　

混凝土巾掺加膨胀剂。根据膨胀剂的生产质量现状和工程巾应用存在的　问题，应注意以下几个方面。　

１膨胀剂的选用　

目前市场上膨胀剂的品种很多，质量参差不齐。选用时．首先检验它是　

否达到国家现行标准《混凝土膨胀剂）ＪＣ　４７６－－－２００１的要求。主要看水中７　天限制膨胀率不小于０　０２５％、掺量不大于１２％、碱含量不大于０　７５％Ｚ项　

要求。只有对膨胀剂的质量有了充分了解，才能选择适宜的膨胀剂。　收稿日期：２００８—０４—１７　

国标《混凝土￣，１４Ｊｎ剂应用技术规范）ＧＢ　５０１　ｌ９—２０ｏ３规定，掺膨胀剂的补　

偿收缩混凝土的特性指标是：水中养护ｌ４天的限制膨胀率不小于　

补偿收缩混凝土应用中控制措施论文

补偿收缩混凝土应用中控制措施论文

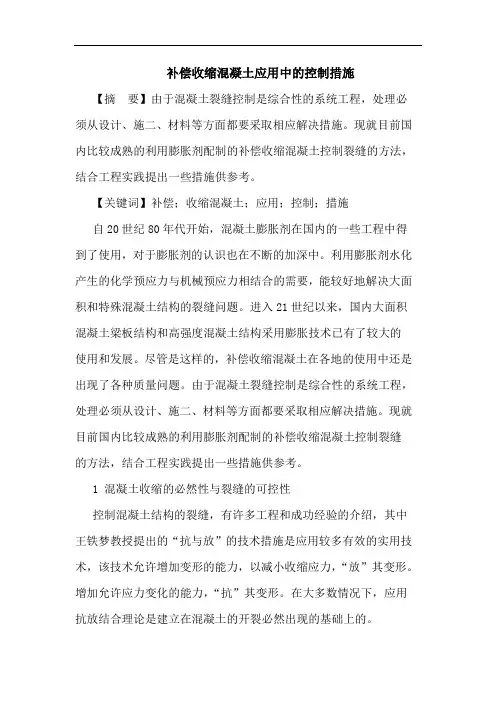

补偿收缩混凝土应用中的控制措施

【摘 要】由于混凝土裂缝控制是综合性的系统工程，处理必须从设计、施二、材料等方面都要采取相应解决措施。现就目前国内比较成熟的利用膨胀剂配制的补偿收缩混凝土控制裂缝的方法，结合工程实践提出一些措施供参考。

【关键词】补偿；收缩混凝土；应用；控制；措施

自20世纪80年代开始，混凝土膨胀剂在国内的一些工程中得到了使用，对于膨胀剂的认识也在不断的加深中。利用膨胀剂水化产生的化学预应力与机械预应力相结合的需要，能较好地解决大面积和特殊混凝土结构的裂缝问题。进入21世纪以来，国内大面积混凝土梁板结构和高强度混凝土结构采用膨胀技术已有了较大的使用和发展。尽管是这样的，补偿收缩混凝土在各地的使用中还是出现了各种质量问题。由于混凝土裂缝控制是综合性的系统工程，处理必须从设计、施二、材料等方面都要采取相应解决措施。现就目前国内比较成熟的利用膨胀剂配制的补偿收缩混凝土控制裂缝的方法，结合工程实践提出一些措施供参考。

1 混凝土收缩的必然性与裂缝的可控性

控制混凝土结构的裂缝，有许多工程和成功经验的介绍，其中王铁梦教授提出的“抗与放”的技术措施是应用较多有效的实用技术，该技术允许增加变形的能力，以减小收缩应力，“放”其变形。增加允许应力变化的能力，“抗”其变形。在大多数情况下，应用抗放结合理论是建立在混凝土的开裂必然出现的基础上的。

混凝土膨胀剂及应用的实践及发展，为混凝土结构裂缝的控制增加了新的活力。建材研究院游宝坤教授指出：“应该用系统的观点解决混凝土工程裂缝问题”的见解是有独特意义的。

塑性收缩出现在浇筑后终凝之前，这时混凝土泌水减少，表面蒸发的水分不能得到及时的补充，而混凝土尚处在塑性状态，略微受一点拉力表面就会出现分布不规则不均匀的——龟裂。产生裂缝以后混凝土表面及体内水分蒸发进一步加快，于是裂缝迅速发展扩大，混凝土由于环境温差收缩也容易引起开裂。当温度上升时混凝土的弹性模量还很小，只有一小部分热膨胀转化成压应力，而这个时期混凝土还有很大的松弛应力使压应力减小。

UEA补偿收缩混凝土的性能及应用

UEA补偿收缩混凝土的性能及应用

UEA补偿收缩混凝土的性能及应用

一、 前言

普通混凝土是用途极广的建筑材料。由于它的极限延伸率较低，在干缩、徐变、温度等作用下易引起开裂，导致混凝土工程渗漏、钢筋锈蚀，影响使用功能和使用寿命。为此，国内外工程界在材料、设计和施工等方面进行了许多研究工作。在材料方面国内外学者一致认为：采用膨胀剂或膨胀水泥配制的补偿收缩混凝土，代替普通混凝土是较理想的材料。水泥石水化硬化过程中产生的体积膨胀，在钢筋等限制条件下，补偿收缩混凝土可产生0.2～0.7MPa预压应力(即自应力)，能抵消或部分抵消由混凝土干缩、徐变、温度等引起的拉应力，从而提高混凝土工程的抗裂性能。由于钙矾石填孔作用，使水泥石中的大孔变小，总孔隙率减小，从而改善了混凝土的孔结构，提高了混凝土的抗渗性能。

中国建材研究院是中国膨胀水泥、膨胀剂、膨胀砼研究的发祥地，对补偿收缩砼、自应力砼的研究与应用已有近四十年的历史，在这一领域处国际领先地位。采用膨胀水泥配制补偿收缩混凝土，因价格、运输和供应等因素的影响，广泛推广应用受到一定限制。为了适应工程的需要，我院在以往研究膨胀水泥的基础上，研究成功了U型混凝土膨胀剂(简称UEA)。申请了国家发明专利。

1988年，“U型混凝土膨胀剂的研制和应用技术”通过了部级鉴定，建设部、国家建材局把UEA列为1993年全国建筑防水新材料推广项目【(93)建科字第014号】。建设部制订了UEA补偿收缩混凝土防水工法"(YJGF.2292)。1994年UEA—M多功能高效混凝土膨胀剂、1996年低碱UEA膨胀剂通过部级鉴定，并被列为国家级新产品，2003年新型高效硫铝酸钙混凝土膨胀剂通过省部级鉴定。

目前，UEA有30多个工厂生产，是国内产量最大、应用最广的混凝土膨胀剂，产品主要销往国内，少量出口国外。

1991年，1992年，“U型混凝土膨胀剂的研制和应用技术"分别获得国家建材局、国家科委科学技术进步二等奖。
