芯片检测工作流程

芯片ft测试流程

一、概述

芯片ft测试是指对芯片进行功能测试的过程，主要是为了验证芯片的设计是否符合规格要求，以及检测芯片是否存在缺陷。本文将详细介绍芯片ft测试的流程。

二、准备工作

1. 准备测试设备：包括测试仪器、测试座、探针等。

2. 准备测试程序：编写或获取已有的测试程序。

3. 准备样品：准备待测芯片样品。

三、芯片ft测试流程

1. 安装芯片

将待测芯片安装在测试座上，并连接好探针。注意检查连接是否牢固，避免接触不良等问题。

2. 设置测试参数

根据待测芯片的规格书和设计要求，设置相应的测试参数，包括电压、频率等。这些参数需要根据具体情况进行调整，以确保能够全面覆盖待测芯片的所有功能。

3. 运行自动化测试程序

启动自动化测试程序，并按照提示进行操作。自动化程序会依次执行各个功能模块的测试，并记录相应数据。在运行过程中需要注意观察是否有异常情况出现，例如死机、重启等问题。

4. 执行手动验证步骤

自动化测试程序虽然能够覆盖大部分测试需求，但仍然有些功能需要手动验证。例如，需要手动触发某些输入信号，或者手动检查输出信号是否正确。这些手动验证步骤需要根据具体情况进行调整。

5. 分析测试结果

测试完成后，需要对测试结果进行分析。首先需要检查是否存在未通过的测试项，并进行相应的修复。其次需要统计各项测试数据，并与规格书进行比对，以确定芯片是否符合设计要求。

6. 生成报告

根据测试结果和统计数据生成报告，并将报告交付给相关人员进行审核。在编写报告时需要注意清晰明了、准确无误，同时保护公司机密信息。

四、总结

芯片ft测试是芯片设计过程中非常重要的一环，能够有效保证芯片的质量和稳定性。在实际操作中需要严格按照流程进行操作，并注意细节问题，以确保测试结果的准确性和可靠性。

芯片ft测试流程

芯片FT（故障测试）流程是在芯片设计完成后进行的一系列测试步骤，旨在确保芯片的质量和可靠性。在本文中，我将深入探讨芯片FT测试流程的各个方面，包括测试方法、流程步骤以及测试结果的评估和验证。

一、测试方法

芯片FT测试可以采用多种方法，常见的有逻辑故障模拟、功能测试、边界扫描测试和时序测试等。这些测试方法旨在模拟各种故障情况，并对芯片进行全面的功能验证。其中，逻辑故障模拟测试是通过针对芯片设计的特定故障模型进行测试，以检测芯片在各种故障情况下的响应能力。功能测试则通过模拟芯片的正常工作环境，验证芯片是否正常工作。边界扫描测试主要检测芯片在边界情况下的工作状态，而时序测试则验证芯片在时钟和触发信号下的正确响应。

二、流程步骤

芯片FT测试流程通常包括以下步骤：

1. 确定测试目标和测试计划：在进行FT测试之前，首先需要明确测试目标，并制定详细的测试计划。测试目标可能包括验证芯片的功能、测试故障模型的可靠性等。

2. 准备测试环境和设备：为了进行FT测试，需要准备相应的测试环境和设备，包括测试芯片的测试平台、测试程序和测试工具等。

3. 编写测试脚本和测试程序：根据测试需求，编写相应的测试脚本和测试程序，以实现对芯片的自动化测试。测试脚本和测试程序应该能够模拟各种故障情况，并能够记录测试结果。

4. 执行测试：在测试准备完成后，开始执行测试脚本和测试程序，进行对芯片的全面测试。测试过程中需要记录测试结果，并及时处理测试中发现的问题和异常。

5. 分析和评估测试结果：测试完成后，需要对测试结果进行分析和评估。对于测试中发现的故障，需要进行排查和修复，以确保芯片的质量和可靠性。

6. 验证测试结果：需要对测试结果进行验证，确保测试的准确性和可信度。验证可以包括与设计规格的对比、与模拟测试结果的对比等。

三、测试结果的评估和验证

对于测试结果的评估和验证是芯片FT测试中非常重要的一步。评估测试结果需要考虑测试覆盖率、故障覆盖率以及测试效果等因素。覆盖率衡量了测试对芯片设计的全面程度，而故障覆盖率则表示测试在检测芯片故障方面的能力。测试效果则可以通过与设计规格和预期结果的对比来评估。

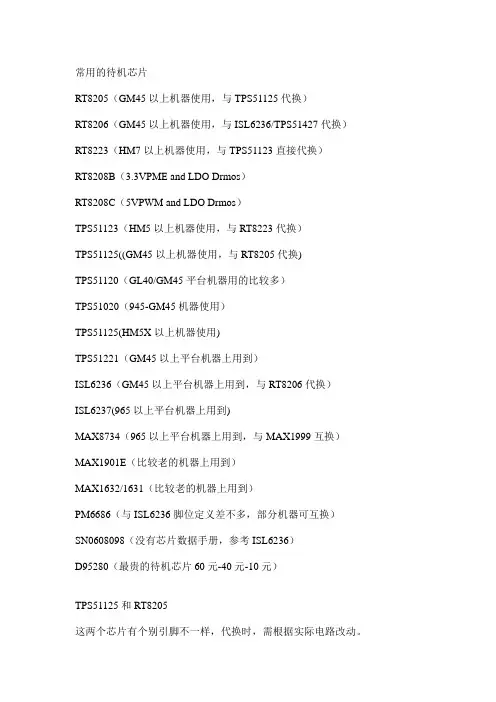

常用的待机芯片

RT8205（GM45以上机器使用，与TPS51125代换）

RT8206（GM45以上机器使用，与ISL6236/TPS51427代换）

RT8223（HM7以上机器使用，与TPS51123直接代换）

RT8208B（3.3VPME and LDO Drmos）

RT8208C（5VPWM and LDO Drmos）

TPS51123（HM5以上机器使用，与RT8223代换）

TPS51125((GM45以上机器使用，与RT8205代换)

TPS51120（GL40/GM45平台机器用的比较多）

TPS51020（945-GM45机器使用）

TPS51125(HM5X以上机器使用)

TPS51221（GM45以上平台机器上用到）

ISL6236（GM45以上平台机器上用到，与RT8206代换）

ISL6237(965以上平台机器上用到)

MAX8734（965以上平台机器上用到，与MAX1999互换）

MAX1901E（比较老的机器上用到）

MAX1632/1631（比较老的机器上用到）

PM6686（与ISL6236脚位定义差不多，部分机器可互换）

SN0608098（没有芯片数据手册，参考ISL6236）

D95280（最贵的待机芯片60元-40元-10元）

TPS51125和RT8205

这两个芯片有个别引脚不一样，代换时，需根据实际电路改动。  如：TPS51125的第18脚是VCLK，输出的是5V方波，类似于PWM电路下管G极波形，主要用于15V升压电路

 RT8205有三款，分别是：RT8205A、RT8205B、RT8205C，它们每个都有不同之处。

 RT8205A的第18脚是NC（空脚）：代换TPS51125需将18脚与19脚相连，借用LGATE的驱动方波来取代VCLK的方波，完成15V自举升压。

 RT9205B的18脚是LG1_CP，此脚功能与TPS51125的VCLK脚功能相同，它们两个可以代换。

芯片检测流程

芯片检测流程包括以下步骤：

1. 测试需求分析：与客户沟通，明确测试目标、测试范围、测试标准等。

2. 测试计划制定：根据测试需求，制定详细的测试计划，包括测试用例的确定、测试环境的确定、测试资源的分配等。

3. 测试硬件准备：准备测试硬件设备，包括芯片、开发板、电源等，并确保设备正常工作。

4. 测试软件开发：根据测试需求，开发相应的测试软件，并进行调试和优化以提高测试效率。

5. 芯片功能验证：将芯片连接到测试硬件设备上，运行测试软件，对芯片进行功能验证，并检查测试结果以确保芯片功能正确。

6. 性能测试：运行性能测试用例，对芯片进行性能评估，分析性能测试结果，评估芯片的性能指标是否符合要求。

7. 可靠性测试：对芯片进行可靠性测试，包括高温、低温、湿度、静电等环境下的测试，分析可靠性测试结果，评估芯片的可靠性指标是否符合要求。

8. 测试报告编写：根据测试结果，编写测试报告，分析测试数据，评估芯片的质量和性能。对报告进行审核和修改，确保报告准确无误后提交给客户或相关人员审核。 9. 芯片问题修复与验证：针对在测试中发现的问题与漏洞进行修复，并重新进行已完成的各项测试，保证功能和性能的稳定性。

10. 最终测试验收：对修复后并通过各项验证的芯片进行最终的验收测试，收集并整理所有相关的测试数据和报告，形成最终的验收报告，提交给客户或相关人员进行最终的审核与验收。

11. 总结与反馈：根据整个芯片测试的过程和结果，进行全面的总结和分析，识别在流程或方法上的改进点。对于在测试过程中发现的属于其他环节的问题或隐患（例如设计、制造等），也应向相应责任方进行反馈并推动解决。对所有参与测试的人员进行总结和表彰,鼓励大家在未来的工作中继续努力提高效率和质量。

以上就是芯片的整个检测流程。
