压滤机泵的工作原理

Ａｕｇｕｓｔ　ＮＯ．３９４　Ａｕｇｕｓｔ．２００２　矿　业　快　报　ＥＸＰＲＥＳＳ　ＩＮＦ０ＲＭＡＴ１０Ｎ　０Ｆ　ＭＩＮＩＮＧ　ＩＮＤＵＳＴＲＹ　总第３９４期　２００２年８月第１　６期　

压滤机给料泵设计实践　

于延龙　（石家庄工业泵厂）　摘　要　结合设计实例，重点介绍了专用新型压滤机给料泵的主要设计原则，以及获　得陡降泵性能曲线的设计方法和密封设计特点。　关键词　压滤机给料泵　设计原则　应用实践　

１　前言　压滤机广泛用于冶金选矿、石油、化工、煤　炭及污水处理等行业，然而长期以来，压滤机给　料泵一直没有形成专用系列泵，目前现场使用　的仍为普通的渣浆泵。该泵普遍存在能耗高、泵　轴封泄漏严重等缺点，成为长期困扰用户的一　大问题。为此笔者综合分析研究了压滤机的工　作原理及使用特点，设计了专用压滤机给料泵。　２工作原理及设计原则　２．１工作原理　压滤脱水是利用泵将事先经过沉淀浓缩的　矿浆压人相邻滤板组成的密闭滤室中，使滤布　两边形成压力差而实现固液分离。在压滤过程　中泵的工作性能对压滤效果有着直接的影响，　在压滤过程初期，矿浆在滤室内成饼厚度尚不　大，滤饼的阻力较小，此时应采用低扬程、大流　量供料，随着压滤过程的不断进行，滤饼不断增　厚，滤饼阻力也不断增大，此时应采用高扬程、　小流量供料。　２．２设计原则　（１）根据压滤机工作原理，压滤机给料泵　的水力性能设计须与压滤机的工作过程相匹　配，即压滤初期需要泵的流量大、扬程低，在压　滤末期需要泵的扬程高、流量低，因此陡降无驼　峰的泵性能曲线才能满足此工况要求，见图１。　

于延龙，石家庄工业泵厂设计科，副科长，工程师，０５０ｉ００河北　省石家庄市井陉矿区　２４　图１陡降无驼峰的泵性能曲线　（２）在压滤末期。为了使滤饼的脱水效果　达到最佳要求，需要给料泵在一定时问内保持　一定的压力，这样会逐渐形成一个闭路系统，对　泵的轴封形成很大压力，造成轴封泄漏严重，因　此设计时应对副叶轮动力密封、叶轮背叶片等　结构进行特殊设计，才能减轻对轴封的压力，从　而有效减少轴封泄漏。　３设计实例　长城铝业公司长城铝厂压滤车问原用８／　６Ｅ—ＡＨ型泵，能耗高、泄漏严重，开泵即漏。现　场要求泵工况参数见表１。　表１现场要求工况参数　

1 压滤机入料泵选型参数

压滤机是一种常见的分别固液的设备，用于对含有固体颗粒的液体进行处理，常见于化工、制药、食品等领域。作为压滤机过程的关键构成部分之一，泵的选型对压滤机的工作效率、维护和修理成本等方面都有着不可忽视的影响。本文将探讨如何选择合适的压滤机入料泵及其相应的选型参数。

压滤机入料泵类型

柱塞式泵

柱塞式泵，也称为柱塞泵，是一种以柱塞为活动元件的离心式泵。该泵通常是由一个柱塞、凸轮和进、出口构成。柱塞在凸轮的带动下，往复于泵的进口和出口之间移动，将液体分两次瞬间吸入和排出。

柱塞式泵的特点是吸入压力和排出压力都比较大，适用于输送高浓度的毒性、腐蚀性或高温高压的介质。

螺杆泵

螺杆泵是一种往还旋转的离心式泵，具有稳定性好、流量平稳等特点。其由双锥形螺旋叶轮、机壳和轴构成。

螺杆泵的特点是流量大、输送介质本领强、噪音小、振动小和耐腐蚀等优点，也应用于高温高压的工况。

离心泵

离心泵，也称为涡流泵，是一种旋转齿轮式泵，内部设有叶片和旋转轴。其优点是流量大、扬程高、噪音小、运行平稳等特点。

由于其流量大，适用于输送高流量、低浓度、高温、低压的介质，需要进行确定量的处理。 2 选型参数

在选择压滤机入料泵之前，必需对所需泵的性能进行计算，紧要包括以下常用选型参数。

流量

流量是指单位时间内泵输送介质的体积或重量。在选择泵时，需要依据泵的使用场合和输送介质的需求来确定其流量。

扬程

扬程是指泵输送介质所需的最大高度。在选择泵时，扬程是特别紧要的一个参数，需要严格依据介质的输送要求来确定。

极限真空度

极限真空度是指泵可以达到的最低气压。在某些介质需要精微度较高的情况下，需要考虑泵的极限真空度，以确保能够达到所需的输送效果。

真空上限

真空上限是指泵可以达到的最高压力。在浆料的输送过程中，假如压力过高会导致物料泄漏或泵损坏的风险，所以需要注意泵选择的真空上限。

功率和电压

功率和电压是泵的紧要参数之一，对于大量输送液体或高黏度液体的场合时必需考虑。在选择泵时，需考虑泵的功效是否与设备相匹配，电压是否符合要求。

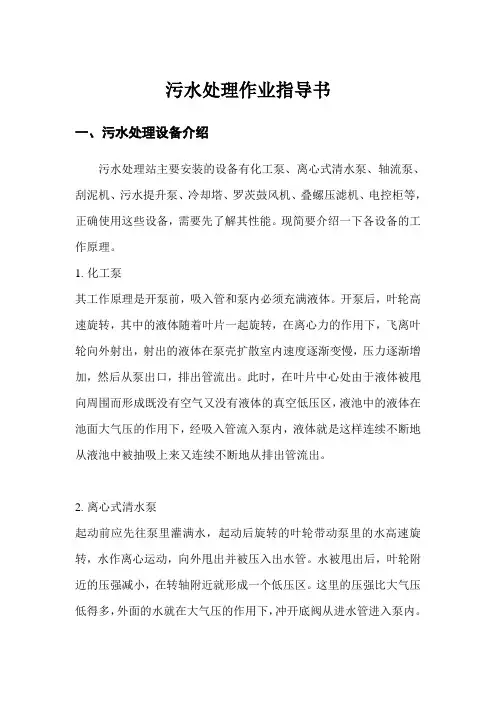

污水处理作业指导书

一、污水处理设备介绍

污水处理站主要安装的设备有化工泵、离心式清水泵、轴流泵、刮泥机、污水提升泵、冷却塔、罗茨鼓风机、叠螺压滤机、电控柜等，正确使用这些设备，需要先了解其性能。现简要介绍一下各设备的工作原理。

1. 化工泵

其工作原理是开泵前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

2. 离心式清水泵

起动前应先往泵里灌满水，起动后旋转的叶轮带动泵里的水高速旋转，水作离心运动，向外甩出并被压入出水管。水被甩出后，叶轮附近的压强减小，在转轴附近就形成一个低压区。这里的压强比大气压低得多，外面的水就在大气压的作用下，冲开底阀从进水管进入泵内。精选文档

. 冲进来的水在随叶轮高速旋转中又被甩出，并压入出水管。叶轮在动力机带动下不断高速旋转，水就源源不断地从低处被抽到高处。

3. 轴流泵

如果将机翼形的桨叶固定在转轴上，形成螺旋桨，并使之不能沿轴向移动，则当转轴高速旋转时，翼面〔螺旋桨下侧〕因负压而有吸流作用，翼背因正压而有排流作用，如此一吸一排造成了液体(或气体〕的流动。

4. 刮泥机

驱动装置带动刮泥机绕沉淀池中心旋转，原水经沉淀池沉淀后，上清液从溢流堰板排出，沉淀于池底的污泥，在对数螺旋曲线形刮板的推进下，缓慢地沿池底流向中央集泥槽内，通过排泥管排出。同时池面浮渣集中到浮渣刮板和浮渣挡板之间的地域，当工作桥经过浮在池面的浮渣排出筒时，浮渣排出筒被压到液面下，浮渣通过排出筒排出池外。

5. 污水提升泵

污水提升泵是将低位处的污水通过泵提升至高水位，无堵塞潜水排污泵由电机与泵两局部组成,二者通过油隔离室及机械密封组件隔开。

板框压滤机工作原理及操作规程

一、 自动板框压滤机压榨操作方法

1、压榨系统示意图：

A B

压榨水管

C

D

E

压榨水槽

F

G H

M

压榨泵 压滤泵

2、压榨操作方法：

1、关闭压滤泵出口阀门H,关闭压滤泵电源后再将压滤泵出口阀H打开，压滤泵进口阀始终处于开启状态，便于压榨时管道内酸液回流至滤液槽。

2、检查确认阀门B、C、F处于关闭状态，阀门E、G处于开启状态后启动压榨泵，缓慢开启压榨泵出口阀门F，通过调整回流阀E的开度将压力表D的压力调整到1Mpa.

3、压力调整好之后缓慢开启压榨水管进水阀门B，注意观察压榨水管道上压力表A，待表A压力达到1Mpa后保压，待出料管口几乎无酸液流出后关闭进水阀门B，关闭压榨泵出口阀门F，停泵。

4、缓慢开启泄压阀C，让膜板内压榨水回流至压榨水槽内，待压力表AS A

A

滤液槽 指针回到0刻度后方可松开滤板、清理滤饼。

5、压滤机正常压滤工作时，泄压阀C必须处于开启状态。

二、安全注意事项

1. 在特殊的操作环境中，请操作人员佩戴好防护器具，如呼吸面罩、耳罩、安全鞋、安全手套等等。·

2. 滤板必须按次序和规定的数量放置，禁止在少于规定数量滤板的情况下开机操作，以防止操作造成事故。

3. 过滤压力，压榨压力和进料温度必须按所签订合同进行严格控制，严禁随意提高压力，如工艺需要及时与供应商联系。否则可能造成严重后果，发生人身伤害。
