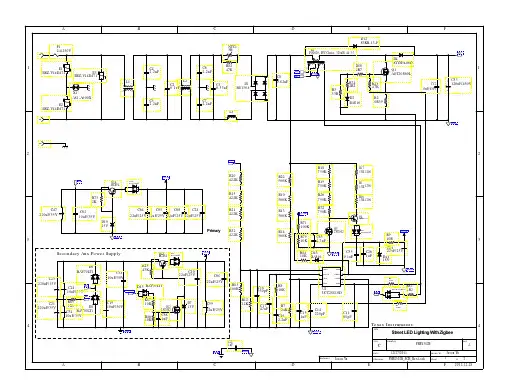

电源原理图

A

12/27/2011

2011-12-28PMP4302B_SCH_RevA.schCPMP4302BTexas Instruments

Street LED Lighting With Zigbee4ABCD

DateE

SheetofF

421

Title31

ABCDESizeNumber

F2

FilenameDrawn by3

EngineerRev

12Jason YuJason YuSecondary Aux Power SupplyPrimary

1VSNS

2EAOUT

3VINS

4ISNS5TZE6GND7GDRV8VDD

U2

UCC28810DD1

BU1508Q1

AOT20S60LD4

STTH5L06D

R2

0R39R3

33RC8

0.82uF

D2

BAS16

C11

68pFC12

10nF/630V

R6470RC14

220pFR7

24K

C15

1nFC16

2.2uFC17

47nFR12

12KC18

330pFX1

A81-A600XNTC1

3RF1

2A/250V

M1

M2

M3C2

0.1uFC3

0.33uF

R8

10KR9

10R

C26

1uFC55

0.1uFC4

2.2nFD12

S3KB-13-F

R23

47K+

21C53

120uF/450V

1234L1C6

2.2nF

C5

2.2nFC7

2.2nFE1

ERZ-V14D471

E2

ERZ-V14D471

R424K

C19

10uF/50VR20

422KR22

560K

Q13BCX54

D7

13VD6

BAV70LT1

D8

BAV70LT1EBCQ4MMBTA44

C61

22uF/25VR17

13K1206

D5BAV70LT1R18

750K

Q14

BCX54

R73

2K

D10

15V+C47

220uF/35VC62

10uF/35V

C221nFR74

2R2R88

4R7

Q9

2N7002R71

100K

R79

10KC63

4.7uF

D41

18VR15

422K

R21

422K

R32

422KR10

560K

R13

560K

R14

1 《数控电源》电路原理图

2 数控电源电路元器件清单

3 一、数控电源电路说明与功能调整

1.说明

. 数控电源主要功能是输出受控制的 0～17.8V 恒定电压的电压源。

产品主要包括自身工作的电源电路、MCU 控制电路、液晶显示电路、PWM控制输出恒定电压电路、电流采样电路、输出电压的采样电路、过流报警电路等部分。

接上交流 12V×2 电源变压器，24V 电源指示灯亮，TP3 为+20.1V，TP4 为+5V，TP9 为-5V。TP5 处为单片机的 PWM 输出，经过低通滤波，在 TP12 处成为与 PWM 占空比成正比的电压，且 TP6 的电压与 TP12 的电压相等，得到输出电压等于四倍的 TP12 电压值。ADC0(TP8)为输出电压值测量端。R11 为输出电流采样电阻。经过同向放大将输出的大电流转换为电压，ADC1(TP7)是输出电流

转换成输出电压的输入端。

2．数控电源的电路功能

（1）电源工作正常：接上交流 12V×2 电源，+24V 电源指示灯 LEDl 亮，TP3为+20.1V，TP4 为+5V，TP9 为-5V。

（2）键盘设置电路正常工作：

S1（LOCK）键： 按下后可以锁定键盘和取消锁定（每按一下，改变一次）。

S2（OUT）键： 可以打开和关闭输出电压（每按一下，改变一次）。

S3（V+）键： 在打开输出电压情况下，调大输出电压。

S4（V-）键： 在打开输出电压情况下，调小输出电压。

S5（I+）键： 用来调整递增输出保护电流；

S6（I-）键： 用来递减减少输出保护电流。

保护动作：实际输出电流大于设定的保护电流时，电路自动关闭输出电压，并发出声音报警一次（可调范围是 0.5A—2A）

（3）液晶显示电路正常工作：LCD1 液晶显示器能正常显示欢迎界面、输出电压、状态、输出电流及保护电流等信息。

（4）基准电压电路正常工作：调整可调电阻 RP2，使 TP10 的电压能调整到2.560V。

12V4a直流开关电源原理图

由MC33374T／TV构成的12V／4.2A 50W开关电源的电路如图所示。其交流输入电压u的允许变化范围为92～276V。整流桥VD1～VD4采用4只1N5406型3A／600V的硅整流管。初级保护电路由RC吸收电路(R2、C2)和钳位电路(VDz、VD5)构成，能有效地抑制因高频变压器存在漏感而产生的尖峰电压，保护C33374内部的功率开关管不受损坏。VDz采用P6KE200A型瞬变电压抑制二极管(TVS)，其反向击穿电压UB=200V。VD5选用的是MURl60型超快恢复二极管(SRD)。C5为Vcc端的旁路电容。S为控制开关稳压电源通、断状态的按键。S上串接R7后，能提高模式转换的可靠性。VD6与C6组成反馈线圈输出端的高频整流滤波器。次级高频整流管采用大电流、低压降的肖特基二极管，型号为MBR20100CT(20A／100V)。此管属于共阴对管，两个负极(阴极)在内部短接，使用时需将两个正极(阳极)在外部连通，进行并联。由C8、 C11、L、C12和C13组成输出滤波电路。鉴于滤波电感L的电感量很小，仅为5.0μH，而大容量滤波电容C8、Cl1上存在的等效电感Lo，会直接影响到实际电感量从L变成L+Lo，因此需将馈线圈N3用声φ0.55mm漆包线绕7匝，并应绕在骨架的中间位置，以减小漏感；然后也绕两层聚脂薄膜。铁氧体磁心型号为E25。为防止发生磁饱和现象，在两个E形磁心之间应留出0.43mm的空气隙

开关电源原理与维修 开关电源原理图

电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。

二．开关电源的组成

开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。

1． 主电路

冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。

输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

整流与滤波：将电网交流电源直接整流为较平滑的直流电。

逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。

输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

2． 控制电路

一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。

3． 检测电路

提供保护电路中正在运行中各种参数和各种仪表数据。

4． 辅助电源

实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。

开关电源原理图 三．开关电源的工作原理

开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
