TH2817B数字电桥使用说明
一、注意事项：
1、 不要在多尘、震动、日光直射、有腐蚀气体等不良环境下使用。
2、 仪器长期不使用，将其放在原始包装箱或相似箱子中储存在温度为5℃-40℃，相对湿度不大于85%RH的通风室内，空气中不应含有腐蚀测量仪的有害杂质。
3、 请勿频繁开关仪器，以免造成存储数据的丢失。
4、 注意仪器接地，非专业人员严禁打开机箱防止触电。
二、仪器操作
1、程序设置由专业人员或经过专门培训的操作人员设置。（具体设置见说明书。）
2、需要测试的参数或测试条件根据作业指导书。
三、仪器的维护及保养
1、保持仪器的干净整洁，上下班打扫工作台面及仪器上的杂物。
2、使用前检查电源的接触是否良好，各接触探针是否正常。
3、测试前必须对仪器进行校正，探针相互接触校零。
4、测试结束后或下班时应先关仪器电源，后拔掉插头。
四川切诺基电子科技有限公司
设备型号 设备编号 使用单位 文件编号 文件版本 创建人 审核人 日期
LCR电桥测试仪TH2810B HBS-LCR-05 工程部

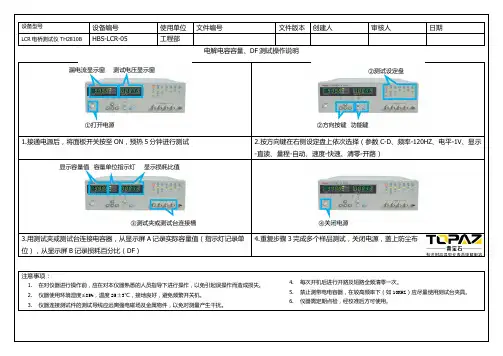

电解电容容量、DF测试操作说明
1.接通电源后，将面板开关按至ON，预热5分钟进行测试 2.按方向键在右侧设定盘上依次选择（参数C-D、频率-120HZ、电平-1V、显示-直读、量程-自动、速度-快速、清零-开路）
3.用测试夹或测试台连接电容器，从显示屏A记录实际容量值（指示灯记录单位），从显示屏B记录损耗百分比（DF） 4.重复步骤3完成多个样品测试，关闭电源，盖上防尘布
注意事项：
1. 在对仪器进行操作前，应在对本仪器熟悉的人员指导下进行操作，以免引起误操作而造成损失。
2. 仪器使用环境湿度≤85%，温度25±3℃，接地良好，避免频繁开关机。
3. 仪器连接测试件的测试导线应远离强电磁场及金属物件，以免对测量产生干扰。
4. 每次开机后进行开路及短路全频清零一次。
5. 禁止测带电电容器，在较高频率下（如10KHZ）应尽量使用测试台夹具。
6. 仪器需定期点检，经校准后方可使用。
②测试设定盘
①打开电源
功能键 ②方向按键 漏电流显示窗 测试电压显示窗
④关闭电源
③测试夹或测试台连接槽 容量单位指示灯 显示容量值 显示损耗比值
th2811c型lcr数字电桥操作流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor.
I hope that after you download them,they can help yousolve
practical problems. The document can be customized andmodified
after downloading,please adjust and use it according toactual needs,
thank you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want
to know different data formats andwriting methods,please pay
attention!
TH2811C型LCR数字电桥的操作流程详解
-!
目 录
第一章 概 述................................................................................................ 2
1.1引言 ...................................................................................................... 2
1.2主要技术指标 ....................................................................................... 2
1.3工作环境.............................................................................................. 4
1.4仪器前后面板图 .................................................................................. 5
第二章 操 作 说 明 .................................................................................. 6
2.1警告 ...................................................................................................... 6
2.2操作步骤............................................................................................... 7
YD2810B－I、YD2817B－I系列型使用说明书
1

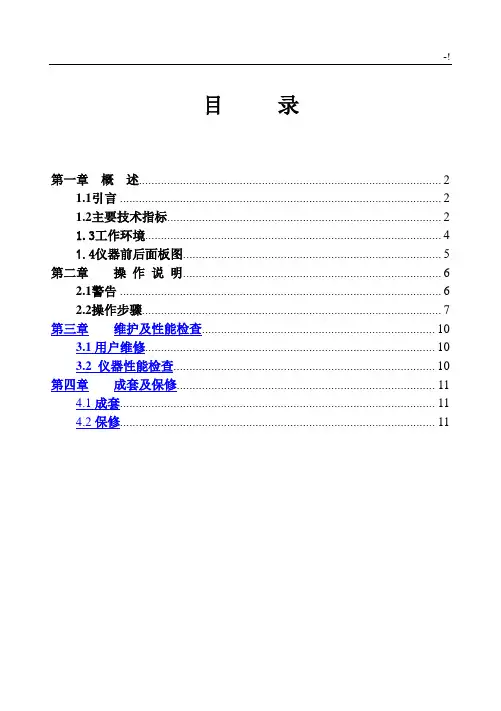

目 录
第一章 概 述................................................................................................ 2
1。1引言.................................................................................................... 2
1.2主要技术指标 ....................................................................................... 2
1.3工作环境.............................................................................................. 4
1。4仪器前后面板图 ................................................................................ 5
第二章 操 作 说 明 .................................................................................. 6
2。1警告.................................................................................................... 6
2。2操作步骤 ............................................................................................ 7
