操作手册
涡轮流量传感器 Turbotron VTH 15 / VTI 15 / VTP 15系列
1 Turbotron功能 1 2 安全说明 2 3 安装操作须知及重要提示 3 4 管道安装 3 5 电路连接 4
5.1 带有脉冲输出的涡轮流量传感器 4
5.2 模拟电量输出的涡轮流量变送器，A1 5 5.3 集成温度传感器（可选择）Pt100/3-线或 Pt 1000/3-线 5 6 Turbotron的清洁 6 7 报废处理 6 8 原材料表 7 9 技术参数 7
9.1 带有脉冲输出的涡轮流量传感器 7
9.2 模拟电量输出的涡轮流量变送器，A1 8 10 尺寸 9 Turbotron功能 Turbotron系列涡轮流量计是计量流量的传感器或用于液体的定量输入。因为它的异常紧凑的设计，宽广的
测量范围和高精度测量，可适用于众多的领域。流入涡轮的液体被导流片分成四束水柱。他们从四面碰撞转子以使其运动。
从四面作用于轴承上的力，均衡一致，大部分相互抵销，将磨损减到最小。极其坚硬的轴承材料，宝石和硬金属，是其超长
寿命的另一个保证。转子速度被转换为电子脉冲信号（频率）。
-VTH和 VTP装有带磁体的转子。霍尔传感器识别转子的旋转。
-VTI在转子上有不锈钢针。靠电感接近开关，探测转子的旋转。
两种情况都可获得与流量成比例的频率信号（方波信号）。
安全说明
•安装前请详细阅读相关章节。
•涡轮流量传感器只适用于液体的测量-绝对禁止作为气体测量工具
•安装前请仔细检查，以确定涡轮流量传感器的材料是否适用于被测量的介质（见材料表，第 7章）。
•可在任何位置安装涡流流量计。如果安装在垂直管道，流向最好向上。务必避免出现自由出口。
•流量传感器中的箭头指示的是唯一允许的流动方向。
•注意进和出的管段长度以使得测量更加精确。 (见第三章安装和操作须知 )
•管道进出口的内径必须与流量传感器的内径相匹配。
涡轮流量计使用方法说明书
第一节：引言
涡轮流量计是一种常用的流量测量设备，通过测量涡轮受流体冲击而旋转的速度，来计算流体的流量。本使用方法说明书将详细介绍涡轮流量计的使用方法，以帮助用户正确操作和获取准确的流量测量结果。
第二节：安装
1. 安装位置选择：涡轮流量计应安装在流体管道中的合适位置，确保流体流经流量计时是稳定的且无阻塞。
2. 安装导向装置：为了减小流体流经涡轮流量计时的干扰，建议在进口端和出口端分别安装导向装置。导向装置应保证流体能顺畅地流经涡轮，并避免涡流或回流的发生。
3. 安装方法：将涡轮流量计按照流体流动方向正确连接入管道，确保接口连接紧固可靠，无泄漏现象。
4. 涡轮流量计的安装应符合相关安全规定，并确保可以方便地进行维护和检修。
第三节：操作步骤
1. 打开涡轮流量计：按下涡轮流量计上的启动按钮，确保涡轮可以自由旋转。 2. 设置测量参数：通过涡轮流量计上的控制面板，设置相关测量参数，如单位、采样时间等。根据具体需要，可以选择显示流量、速度、累计流量等信息。
3. 流量测量：确保涡轮流量计接通待测流体，观察涡轮的旋转速度，并记录数据。
4. 数据处理：使用涡轮流量计软件或相应设备，对测量数据进行处理和分析，以获取准确的流量数值。
第四节：注意事项
1. 定期校准：为了保证涡轮流量计的测量准确性，建议定期进行校准。校准频率根据具体使用情况而定，一般为每六个月或一年进行一次。
2. 清洁维护：定期清洁涡轮流量计以避免积尘或污垢对测量结果的影响。使用适当的清洁剂和工具，轻轻擦拭涡轮流量计的表面，并确保不会对涡轮或其他部件造成损坏。
3. 避免振动和冲击：在使用涡轮流量计过程中，应尽量避免外部振动和冲击，以免影响测量结果的准确性。
4. 注意安全：在操作涡轮流量计时，应注意人身安全，避免接触高温、高压或有害物质。
第五节：常见故障与解决方法 1. 涡轮无法旋转：检查涡轮流量计是否正确接通电源。若电源正常但涡轮仍无法旋转，可能是涡轮堵塞，需进行清洁或更换。
气体涡轮流量计K-qv曲线特性研究
陈文琳;刘敦利
【摘 要】通过对1台DN80气体涡轮流量计在1m3/h～1.5qmax流量范围内进行实验,得出气体涡轮流量计的仪表系数K与流量qv之间的特性曲线,表明在0.8qmin以下仪表系数不稳定,流量计超差;在qmax～1.5qmax范围内仪表系数稳定性最好,流量计准确度最高.由此说明实验所选型号的气体涡轮流量计,仪表系数在标称流量范围以外仍有可能满足计量要求,特别是大于标称流量上限后仪表系数仍然稳定,在学术研究领域扩展了思路,也为选型应用提供了借鉴的经验.
【期刊名称】《石油工业技术监督》
【年(卷),期】2014(030)007
【总页数】3页(P39-40,55)
【关键词】气体涡轮流量计;仪表系数;流量;特性曲线;标称流量
【作 者】陈文琳;刘敦利
【作者单位】新疆维吾尔自治区计量测试研究院,新疆乌鲁木齐830011;新疆维吾尔自治区计量测试研究院,新疆乌鲁木齐830011
【正文语种】中 文
气体涡轮流量计具有精度高、测量范围宽、重复性好、压力损失小、耐高压、多种显示方式、安装维修方便、耐腐蚀等优点[1]，已被广泛应用于天然气贸易结算计量，甚至还作为量值传递的标准仪表[2]。 根据其计量原理，流量计的传感器应有一个经标准装置检定给出的仪表系数，其精度和流量范围必须满足流量计技术规范的要求，正确的仪表系数值是保证流量计计量精度的最基本保证。在理想状态下，也就是假定涡轮处于匀速运动的平衡状态，机械摩擦阻力矩和流体阻力矩都足够小甚至可以忽略不计的状态，仪表系数与流量的关系为（1）式[3]：
式中：f为脉冲频率；qv为流体体积流量；Z为涡轮叶片数；θ为叶片结构角；A为流通截面积；r为叶片平均半径。
可见，理想特性仅与涡轮流量计的结构参数有关，与流体的流动状况无关，仪表系数为一个常数，在K-qv图上为一平行于横轴的直线。
在已报道的很多文献及书籍中，作者都通过建立数学模型来对气体涡轮流量计的工作特性进行较为详细地分析与描述[1,3-4]。但在实际应用的过程中，仪表系数K与流量qv之间呈现出来的关系究竟是否符合已有的结论呢？而对于标称流量范围之外，尤其是当实际流量超出标称流量上限后，仪表系数与流量之间的关系又呈现什么样的状态呢？目前这方面还鲜有人进行研究。对此基于以下实验进行相关分析。

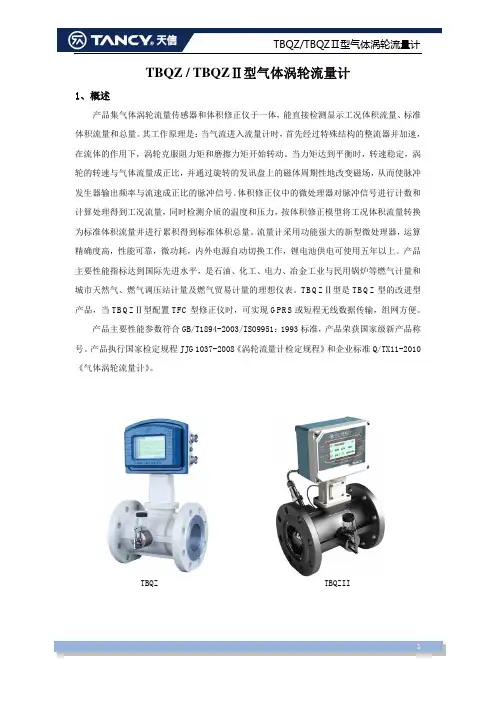

TBQZ/TBQZⅡ型气体涡轮流量计
1
TBQZ / TBQZⅡ型气体涡轮流量计
1、概述
产品集气体涡轮流量传感器和体积修正仪于一体，能直接检测显示工况体积流量、标准
体积流量和总量。其工作原理是：当气流进入流量计时，首先经过特殊结构的整流器并加速，
在流体的作用下，涡轮克服阻力矩和磨擦力矩开始转动。当力矩达到平衡时，转速稳定，涡
轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲
发生器输出频率与流速成正比的脉冲信号。体积修正仪中的微处理器对脉冲信号进行计数和
计算处理得到工况流量，同时检测介质的温度和压力，按体积修正模型将工况体积流量转换
为标准体积流量并进行累积得到标准体积总量。流量计采用功能强大的新型微处理器，运算
精确度高，性能可靠，微功耗，内外电源自动切换工作，锂电池供电可使用五年以上。产品
主要性能指标达到国际先进水平，是石油、化工、电力、冶金工业与民用锅炉等燃气计量和
城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。TBQZⅡ型是TBQZ型的改进型
产品，当TBQZⅡ型配置TFC型修正仪时，可实现GPRS或短程无线数据传输，组网方便。
产品主要性能参数符合GB/T1894-2003/ISO9951：1993标准，产品荣获国家级新产品称
号。产品执行国家检定规程JJG 1037-2008《涡轮流量计检定规程》和企业标准Q/TX11-2010
《气体涡轮流量计》。
TBQZ TBQZII
TBQZ/TBQZⅡ型气体涡轮流量计
2
TBQZII-TFC-B TBQZII-TFC-G
图1 外观图
2、 特点
z 集数字温度传感器、压力、流量传感器和体积修正仪于一体，可对被测气体温度、压力
和压缩因子自动跟踪修正，直接计量气体的标准体积流量和总量。
z 数字温度和压力传感器外置，并以I2C接口与修正仪进行数据通信，测量精度与修正仪无
关，同规格直接互换，并带三通阀门和保护套，可对传感器进行在线拆卸、更换和检定,
