重介旋流器分选原理
⼀、引⾔
重介旋流器是⼀种常⽤于矿物分选的设备，它基于阿基⽶德原理，利⽤重
介质悬浮液作为分选介质，通过旋流产⽣的离⼼⼒场对物料进⾏分选。重介旋
流器以其分选效率⾼、处理能⼒⼤、分选密度调节范围宽等优点，在煤炭、冶
⾦、化⼯等⾏业中得到了⼴泛应⽤。
⼆、重介旋流器的基本结构和⼯作原理
重介旋流器主要由⼊料管、旋流腔、溢流管、底流管等部分组成。⼯作
时，重介质悬浮液和待分选物料⼀同进⼊旋流腔，在旋流腔内形成⾼速旋转的
流场。由于离⼼⼒的作⽤，不同密度的物料颗粒在旋流场中受到不同的离⼼
⼒，从⽽实现按密度分层。密度⼤于重介质悬浮液的颗粒被甩向器壁，形成底
流；密度⼩于重介质悬浮液的颗粒则随内旋流向上运动，最终通过溢流管排
出。
三、重介旋流器的分选原理
1.离⼼分选原理：重介旋流器中的旋流场是⼀个强⼤的离⼼⼒场，物料颗粒在旋流场中受到离⼼⼒作⽤。离⼼⼒的⼤⼩与颗粒的质量成正⽐，与旋转
半径和⻆速度的平⽅成正⽐。因此，不同密度的颗粒在旋流场中受到的离
⼼⼒不同，从⽽实现按密度分层。
2.重介质悬浮液的作⽤：重介质悬浮液是重介旋流器分选的关键。其密度介于待分选物料中两种密度颗粒之间，通过调节重介质悬浮液的密度，可以
控制分选密度，从⽽实现对不同密度颗粒的有效分选。
3.颗粒间的相互作⽤：在旋流场中，颗粒之间会发⽣相互碰撞、摩擦和⼲扰。这些相互作⽤会影响颗粒的运动轨迹和分层效果。因此，在设计和操
作重介旋流器时，需要充分考虑颗粒间的相互作⽤，以提⾼分选效果。
四、影响重介旋流器分选效果的因素
1.重介质悬浮液的密度：重介质悬浮液的密度是影响分选效果的关键因素。密度过低会导致低密度颗粒被误分⼊选定的密度范围，密度过⾼则会使⾼
密度颗粒被排除在选定的密度范围之外。因此，需要根据待分选物料的性
质和要求，合理调节重介质悬浮液的密度。
2.旋流器的结构和参数：旋流器的结构和参数对分选效果也有重要影响。如旋流腔的直径、⾼度、⼊料管的直径和⻆度等都会影响旋流场的形成和物

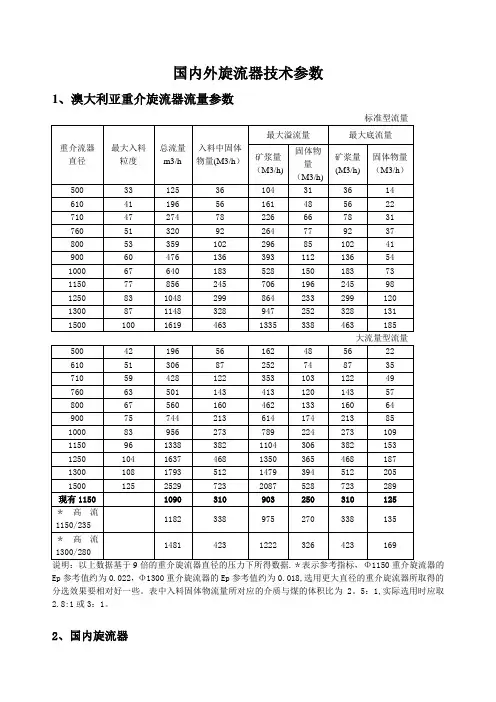

国内外旋流器技术参数
1、澳大利亚重介旋流器流量参数
标准型流量
重介流器直径 最大入料粒度 总流量
m3/h 入料中固体物量(M3/h） 最大溢流量 最大底流量
矿浆量
（M3/h) 固体物量
（M3/h) 矿浆量
(M3/h) 固体物量
（M3/h）
500 33 125 36 104 31 36 14
610 41 196 56 161 48 56 22
710 47 274 78 226 66 78 31
760 51 320 92 264 77 92 37
800 53 359 102 296 85 102 41
900 60 476 136 393 112 136 54
1000 67 640 183 528 150 183 73
1150 77 856 245 706 196 245 98
1250 83 1048 299 864 233 299 120
1300 87 1148 328 947 252 328 131
1500 100 1619 463 1335 338 463 185
大流量型流量
500 42 196 56 162 48 56 22
610 51 306 87 252 74 87 35
710 59 428 122 353 103 122 49
760 63 501 143 413 120 143 57
800 67 560 160 462 133 160 64
900 75 744 213 614 174 213 85
1000 83 956 273 789 224 273 109
1150 96 1338 382 1104 306 382 153
1250 104 1637 468 1350 365 468 187
1300 108 1793 512 1479 394 512 205
1500 125 2529 723 2087 528 723 289

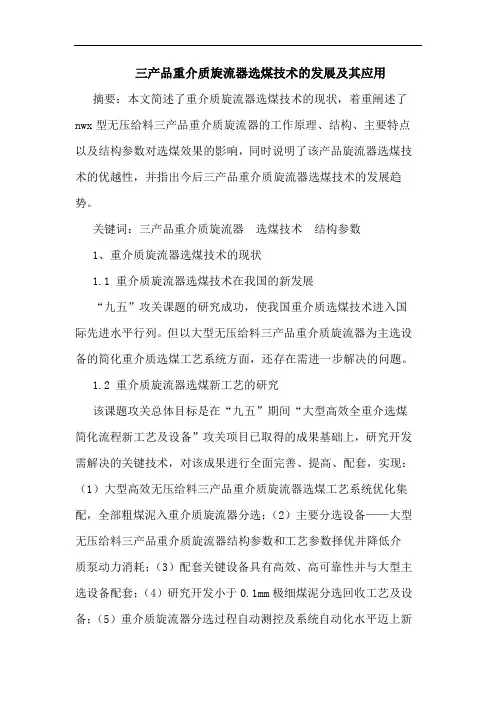

三产品重介质旋流器选煤技术的发展及其应用
摘要：本文简述了重介质旋流器选煤技术的现状，着重阐述了nwx型无压给料三产品重介质旋流器的工作原理、结构、主要特点以及结构参数对选煤效果的影响，同时说明了该产品旋流器选煤技术的优越性，并指出今后三产品重介质旋流器选煤技术的发展趋势。
关键词：三产品重介质旋流器 选煤技术 结构参数
1、重介质旋流器选煤技术的现状
1.1 重介质旋流器选煤技术在我国的新发展
“九五”攻关课题的研究成功，使我国重介质选煤技术进入国际先进水平行列。但以大型无压给料三产品重介质旋流器为主选设备的简化重介质选煤工艺系统方面，还存在需进一步解决的问题。
1.2 重介质旋流器选煤新工艺的研究
该课题攻关总体目标是在“九五”期间“大型高效全重介选煤简化流程新工艺及设备”攻关项目已取得的成果基础上，研究开发需解决的关键技术，对该成果进行全面完善、提高、配套，实现：（1）大型高效无压给料三产品重介质旋流器选煤工艺系统优化集配，全部粗煤泥入重介质旋流器分选；（2）主要分选设备——大型无压给料三产品重介质旋流器结构参数和工艺参数择优并降低介质泵动力消耗；（3）配套关键设备具有高效、高可靠性并与大型主选设备配套；（4）研究开发小于0.1mm极细煤泥分选回收工艺及设备；（5）重介质旋流器分选过程自动测控及系统自动化水平迈上新
台阶，使重介质旋流器选煤实现高效率、低成本、高效益。
2、3nwx—1200/850型无压给料三产品重介质旋流器
2.1 重介质旋流器选煤技术特点
2.1.1 3nwx型无压给料三产品重介质旋流器工作原理
重介质旋流器是利用重介质悬浮液使物料在离心力场中实现按密度分选的设备。旋流器本身无运动部件，靠重介质入料压力实现介质切线进入一段筒体，而入选原煤则在筒体上端靠旋流器中间的空气柱的真空吸气作用和自重进入。
无压三产品重介质旋流器工作原理
一、前言
无压三产品重介质旋流器是一种高效的固液分离设备，其主要应用于矿山、冶金、化工等行业中的固液分离工作。本文将详细介绍无压三产品重介质旋流器的工作原理。
二、无压三产品重介质旋流器的组成结构
1. 进料口：用于将含有固液混合物的物料送入旋流器内部。
2. 旋流室：是整个旋流器的核心部分，其中包含有多个旋流管，通过这些管道形成了高速旋转的涡流场。
3. 出料口：用于将分离出来的固体和液体分别排出。
4. 收集罐：用于收集排出来的固体和液体。
三、无压三产品重介质旋流器的工作原理
1. 固液混合物进入旋流室后，在高速旋转下，会形成一个稳定且密集的环形涡流场。
2. 由于不同密度的物质受到离心力不同，因此在涡流场内会发生相对运动，使得固体颗粒向外沉积并聚集在内壁上，最终形成一个稳定的固体环。
3. 液体则在涡流场内向中心聚集，经过旋流管排出旋流室，最终从出料口排出。 4. 由于固体和液体的密度不同，因此在旋流室内形成了两个不同密度的环，其中固体环与液体环之间的分界面称为分离面。
5. 分离面位置可以通过调整进料流量、旋流管数量和大小等参数来实现。
四、无压三产品重介质旋流器的优势
1. 高效：由于采用了高速旋转的涡流场进行分离，因此可以达到很高的分离效率。
2. 稳定：无压三产品重介质旋流器采用了多个旋流管进行分离，因此具有更好的稳定性和可靠性。
3. 适应性强：无压三产品重介质旋流器适用于各种不同颗粒大小和密度范围内的物料分离。
4. 维护简单：无压三产品重介质旋流器结构简单、易于维护，并且使用寿命长。
五、总结
无压三产品重介质旋流器是一种高效、稳定且适应性强的固液分离设备，其工作原理是通过高速旋转的涡流场将不同密度的物质分离出来。在实际应用中，需要根据不同物料的特性和要求进行参数调整，以达到最佳的分离效果。
