整流器整流原理

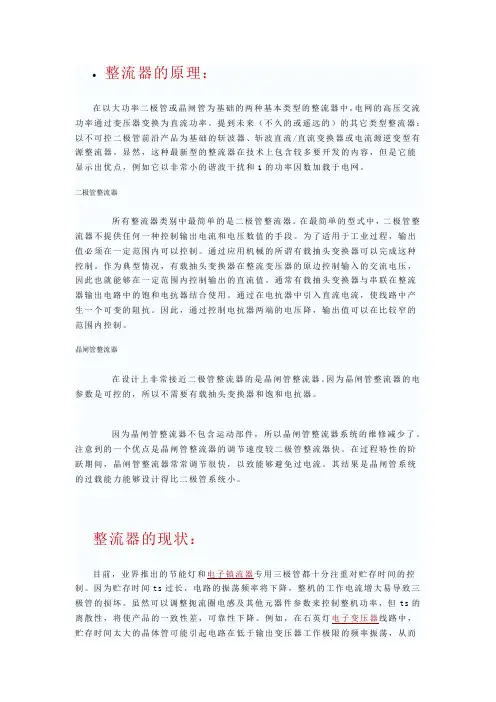

 整流器的原理：

在以大功率二极管或晶闸管为基础的两种基本类型的整流器中，电网的高压交流功率通过变压器变换为直流功率。提到未来（不久的或遥远的）的其它类型整流器：以不可控二极管前沿产品为基础的斩波器、斩波直流/直流变换器或电流源逆变型有源整流器。显然，这种最新型的整流器在技术上包含较多要开发的内容，但是它能显示出优点，例如它以非常小的谐波干扰和1的功率因数加载于电网。

二极管整流器

所有整流器类别中最简单的是二极管整流器。在最简单的型式中，二极管整流器不提供任何一种控制输出电流和电压数值的手段。为了适用于工业过程，输出值必须在一定范围内可以控制。通过应用机械的所谓有载抽头变换器可以完成这种控制。作为典型情况，有载抽头变换器在整流变压器的原边控制输入的交流电压，因此也就能够在一定范围内控制输出的直流值。通常有载抽头变换器与串联在整流器输出电路中的饱和电抗器结合使用。通过在电抗器中引入直流电流，使线路中产生一个可变的阻抗。因此，通过控制电抗器两端的电压降，输出值可以在比较窄的范围内控制。

晶闸管整流器

在设计上非常接近二极管整流器的是晶闸管整流器。因为晶闸管整流器的电参数是可控的，所以不需要有载抽头变换器和饱和电抗器。

因为晶闸管整流器不包含运动部件，所以晶闸管整流器系统的维修减少了。注意到的一个优点是晶闸管整流器的调节速度较二极管整流器快。在过程特性的阶跃期间，晶闸管整流器常常调节很快，以致能够避免过电流。其结果是晶闸管系统的过载能力能够设计得比二极管系统小。

整流器的现状：

目前，业界推出的节能灯和电子镇流器专用三极管都十分注重对贮存时间的控制。因为贮存时间ts过长，电路的振荡频率将下降，整机的工作电流增大易导致三极管的损坏。虽然可以调整扼流圈电感及其他元器件参数来控制整机功率，但ts的离散性，将使产品的一致性差，可靠性下降。例如，在石英灯电子变压器线路中，贮存时间太大的晶体管可能引起电路在低于输出变压器工作极限的频率振荡，从而造成每个周期的末端磁芯饱和，这使得晶体管Ic在每个周期出现尖峰，最后导致器件过热损坏(图3)。

整流工作原理

整流是将交流电信号转换为直流电信号的过程。整流器是负责执行整流的电路元件或设备。整流的目的是将电流方向限制为单一方向，使其变成直流电。这可以通过半波整流或全波整流来实现。

以下是整流的基本工作原理：

1.半波整流：

在半波整流中，只有交流波浪的一个半周期被允许通过整流器。最简单的半波整流电路是使用二极管。在正半周（正半周期），二极管导通，电流通过；在负半周（负半周期），二极管截止，电流被阻止。这样就实现了将电流方向限制为单一方向。

2.全波整流：

在全波整流中，整个交流波浪都被允许通过整流器。最常见的全波整流电路是桥式整流电路，它使用四个二极管。在正半周，一对二极管导通，允许电流通过；在负半周，另一对二极管导通，也允许电流通过。这样，无论电流方向如何，都能够被整流为单一方向。

3.滤波：

整流后的直流电信号可能仍然包含一些脉动或波动。为了减小这些波动，常常在整流电路之后添加一个滤波电容。这个电容器能够存储电荷并在负载电阻需要电流时释放，从而平滑直流电信号。

4.平均值和峰值：

整流后得到的直流电信号的平均值是原始交流信号的一半。同时，整流后的直流电信号的峰值电压等于原始交流信号的峰值电压。

整流是电源供电系统中常见的过程，用于将交流电源转换为适用于大多数电子设备和电路的直流电源。整流器在电子设备、电源适配器和电源系统中扮演着重要的角色。

vienna整流器原理

维也纳整流器原理

维也纳整流器是一种用于将交流电转化为直流电的电子装置。它由两个二极管和两个电容器组成，能够有效地将交流电的负半周波形转化为直流电。维也纳整流器在电力电子领域有着广泛的应用，特别是在直流电源和变频器中。

维也纳整流器的原理基于二极管的单向导电性质。当正弦交流电输入时，两个二极管会相继导通和截止，从而将负半周波形转化为正半周波形。具体来说，当正弦电压的负半周波形时，第一个二极管导通，允许电流通过。当正弦电压的正半周波形时，第一个二极管截止，第二个二极管导通，电流通过第二个二极管。通过这样的交替导通和截止，维也纳整流器能够将交流电转化为直流电。

维也纳整流器的工作原理主要涉及到两个原理：整流和滤波。整流是指将交流电转化为单向电流的过程。维也纳整流器通过二极管的导通和截止实现整流。滤波是指将转化后的直流电中的纹波成分去除，使电流更加稳定。维也纳整流器通过电容器的充电和放电来实现滤波。当二极管导通时，电容器充电，存储能量。当二极管截止时，电容器放电，向负载提供稳定的直流电。

维也纳整流器具有以下特点：

1. 高效率：维也纳整流器能够有效地将交流电转化为直流电，减少能量的损耗，并提高整流器的效率。

2. 稳定性：通过滤波电容器的作用，维也纳整流器能够消除直流电中的纹波成分，使得输出电流更加稳定。

3. 简单可靠：维也纳整流器由少量的元件组成，结构简单，可靠性高。

维也纳整流器在直流电源中起到了关键作用。直流电源被广泛应用于电子设备、通信设备和工业自动化等领域。维也纳整流器能够将交流电转化为稳定的直流电，为这些设备提供可靠的电源。此外，维也纳整流器还被应用于变频器中，用于将交流电转化为可变频率的交流电，实现电机的调速控制。

总结起来，维也纳整流器是一种将交流电转化为直流电的重要电子装置。它通过二极管的导通和截止实现整流，通过电容器的充电和放电实现滤波。维也纳整流器具有高效率、稳定性和简单可靠等特点，被广泛应用于直流电源和变频器中。它在电力电子领域的发展和应用，为我们的生活和工作带来了很多便利。

三电平整流原理

三电平整流是一种电力电子装置，可以将交流电转换为直流电。它的工作原理是使用三个电平的电压来实现对输入交流电进行整流。下面是三电平整流的基本原理。

三电平整流器由两个交流输入端和两个直流输出端组成。它主要由一个桥式整流电路和一个多电平逆变器组成。

在桥式整流器部分，交流输入电压通过输入变压器降压后输入到一个桥式整流电路中。桥式整流电路由四个二极管和两个开关管组成。其中二极管用于正向整流，开关管用于反向整流。通过控制开关管的导通和关断，可以根据输入电压的正负半周期将交流电转换成直流电。

在多电平逆变器部分，经过桥式整流的直流电压被送入到一个多电平逆变器中。多电平逆变器由多个开关器件（如IGBT）和多个电容组成。通过控制开关器件的导通和关断，可以在电容上获得不同的电压水平。这样，我们可以得到一个有多个电平的直流输出电压。通过通过调节开关器件的导通时间和关断时间，可以在不同周期内产生不同的输出电压，从而实现三个电平的整流。

值得注意的是，三电平整流器在控制方面需要精确的调节和计算。在实际应用中，通常会使用先进的控制技术和算法来实现这一目标。

三电平整流通过使用三个电平的电压来实现对交流电的整流，是一种高效且可靠的电力电子装置。它在各种工业和电力应用中得到了广泛的应用。
