35KV变站电气主接线设计

目 录

摘要 ................................................................

1 引言 ............................................................. 2

1.1 设计的原始资料 .............................................. 2

1.2 设计的基本原则： ............................................ 2

1.3 本设计的主要内容 ............................................ 3

2主接线的设计 ...................................................... 4

2.1 电气主接线的概述 ............................................ 4

2.2 电气主接线基本要求 .......................................... 4

2.3 电气主接线设计的原则 ........................................ 4

2.4 主接线的基本接线形式 ........................................ 5

2.5 主接线的设计 ................................................ 5

2.6 电气主接线方案的比较 ........................................ 5

3 负荷计算 ......................................................... 7

Power Network 电网建设

9RURAL ELECTRIFICATION

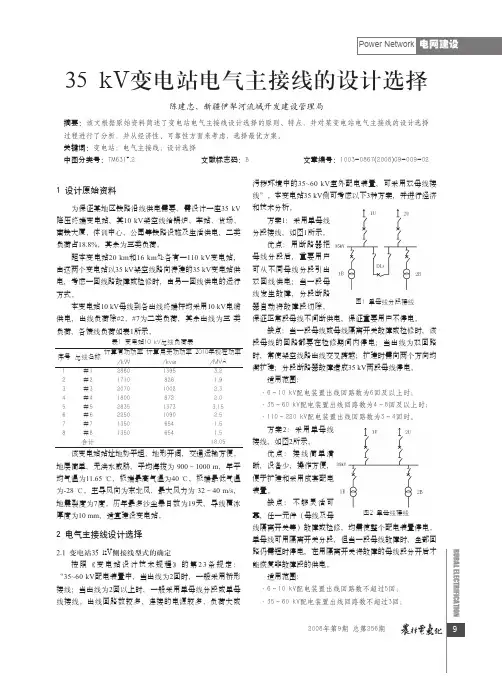

2008年第9期 总第256期1 设计原始资料为保证某地区铁路沿线供电需要，需设计一座35 kV降压终端变电站，其10 kV架空线给锅炉、车站、货场、南铁大厦、体训中心、公园等铁路设施及生活供电，二类负荷占18.8%，其余为三类负荷。距本变电站20 km和16 km处各有一110 kV变电站，由这两个变电站以35 kV架空线路向待建的35 kV变电站供电，考虑一回线路故障或检修时，由另一回线供电的运行方式。本变电站10 kV母线到各出线终端杆均采用10 kV电缆供电，出线负荷除#2、#7为二类负荷，其余出线为三 类负荷，各馈线负荷如表1所示。

该变电站站址地势平坦、地形开阔，交通运输方便。地层简单，无洪水威胁，平均海拔为 900～1000 m，年平均气温为11.65 ℃，极端最高气温为40 ℃，极端最低气温为-28 ℃。主导风向为东北风，最大风力为 32～40 m/s，地震裂度为7度。历年最多沙尘暴日数为19天，导线覆冰厚度为10 mm，适宜建设变电站。2 电气主接线设计选择2.1 变电站35 kV侧接线型式的确定按照《变电站设计技术规程》的第23条规定：“35~60 kV配电装置中，当出线为2回时，一般采用桥形接线；当出线为2回以上时，一般采用单母线分段或单母线接线。出线回路数较多、连接的电源较多、负荷大或35 kV变电站电气主接线的设计选择陈建忠，新疆伊犁河流域开发建设管理局摘要：该文根据原始资料简述了变电站电气主接线设计选择的原则、特点，并对某变电站电气主接线的设计选择过程进行了分析，并从经济性、可靠性方面来考虑，选择最优方案。关键词：变电站；电气主接线；设计选择中图分类号：TM631+.2 文献标志码：B 文章编号：1003-0867(2008)09-009-02污秽环境中的35~60 kV室外配电装置，可采用双母线接线”。本变电站35 kV侧可考虑以下3种方案，并进行经济和技术分析。方案1：采用单母线分段接线，如图1所示。优点：用断路器把母线分段后，重要用户可从不同母线分段引出双回线供电；当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电，保证重要用户不停电。缺点：当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电；当出线为双回路时，常使架空线路出线交叉跨越；扩建时需向两个方向均衡扩建；分段断路器故障造成35 kV两段母线停电。适用范围：6～10 kV配电装置出线回路数为6回及以上时；35～60 kV配电装置出线回路数为4～8回及以上时；110～220 kV配电装置出线回路数为3～4回时。方案2：采用单母线接线，如图2所示。优点：接线简单清晰，设备少，操作方便，便于扩建和采用成套配电装置。缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。

35kV降压变电站继电保护设计

摘要：本设计可分为几部分：设计方案的确定；系统负荷计算，短路电流的计算；主变压器继电保护的配置、整定及校验的确定。10kV出线继电保护的配置、整定及校验的确定。无功补偿系统继电保护配置、整定及校验。

关键词：负荷计算；无功功率；短路电流；继电保护

一、变电站继电保护和自动装置规划

1.1系统分析及继电保护要求

1.1.1系统一次

1、变电站规模及电气主接线：

本次设计变电站装设20000kVA双绕组变压器2台（N-1备用），35kV进线两回，单母分段接线；35kV主变出线2回，10kV出线12回，10kV电气主接线为单母线分段。

变电站主变的调压方式及无功补偿配置：

变电站主变压器采用有载调压变压器，无功补偿方式采用10kV侧集中补偿方式，无功补偿电容器选用室外成套补偿装置。补偿容量按照主变容量的15﹪选定，即总补偿容量为6000kVar。

变电站消弧线圈的装设：

本站暂不考虑设置消弧线圈。

1.1.2为保证安全供电和电能质量，继电保护应满足四项基本要求，即选择性、速动性、灵敏性和可靠性。

1.2继电保护装置规划

⑴35kV母联保护设置备自投及母联相间及零序过流、母联充电保护的功能。

⑵变压器主保护：变压器本体和有载分接开关重瓦斯保护、纵差保护，作用于总出口，跳主变35kV侧进线开关及主变10kV侧进线开关。

⑶35kV后备保护

①10kV复合电压闭锁过电流保护：延时作用于总出口，跳主变二侧开关及35kV母联开关。

②35kV过负荷保护：延时发过负荷信号。

⑷10kV后备保护

35KV变站电气主接线设计

引言:

35kV变电站是电力系统的重要组成部分，它起到将高压输电线路的电能进行降压、分配和供应给用户的作用。为了保证变电站的安全稳定运行，电气主接线设计是十分关键的一环。本文将对35kV变电站电气主接线设计进行详细阐述。

一、设计依据：

2.电站设计规范：DL/T5183-2024变电站工程电气设计规范

3.设备选型：参考国内外类似变电站、设备厂商评价、性价比分析等综合考虑

二、设计步骤：

1.需求分析：了解变电站的运行需求，包括负荷需求、电力分配需求、电能质量要求等。

2.主接线图设计：根据变电站的功能布置、设备选型、负荷需求等，设计主接线图。主接线图应满足以下要求：

-各设备之间的连接合理，布置紧凑。

-确保每个设备的最大电流能够通过。

-考虑主变压器的容量和并联变压器的选取。

-考虑备用设备的串并联，保证可靠性。

3.主接线布置设计：确定设备的放置位置，遵循以下原则： -各设备之间的距离符合安全操作和维护的要求。

-保证设备的冷却通风良好。

-考虑设备的重量和重心，保证稳定性。

4.主接线回路计算：根据电压等级、负荷要求等进行主接线回路计算。计算包括电缆选型、电缆截面积确定、电缆长度计算、电缆负载流计算等。

5.系统接地设计：根据设计图纸和电气设备布置要求进行系统接地设计，包括接地电阻计算，接地极数量和布置等。

6.设备连接设计：根据设备类型和工作要求，确定设备之间的电缆连接，考虑电缆长度、连接方式等。

7.安全与可靠性设计：根据标准和规范，设计接地保护装置、电流互感器、电压互感器、分段绝缘开关等设备的选择和布置。

三、设计要点：

1.主接线图设计时要考虑最大电流负荷，以及备用线路的布置，确保变电站的可靠性和灵活性。

2.设备的放置位置要合理，不能影响设备的冷却和通风，且便于操作和维护。

3.电缆的选型要充分考虑电流载流量、电压降和线损等因素，并满足国家标准和工程要求。
