基于PLC全自动药品包装机系统设计

湘潭职业技术学院2015届

毕

业

设

计

班 级：

姓 名：

指导教师：

年 月 日

摘 要

对某型枕式糖果包装机进行自动化改造。按照生产工艺要求, 选用可编程逻辑控制器（ PLC) 作为控制核心，结合变频技术、人机界面技术对糖果包装机控制系统进行了重新设计;控制系统工作正常， 包装速度大幅提升, 满足生产工艺要求。PLC 以及变频技术的应用， 提高了系统自动化程度，成功完成了对原机器的改造。

关键词: PLC、糖果包装机、

目 录

目录 ............................................................ 0

第一章 绪论 ................................................... 0

第一节 课题设计的目的及意义 ............................... 0

第二节 全自动包装机系统国内外形势 ......................... 1

第三节 采用PLC控制的优点 ................................. 2

第二章 系统控制方案的确定 ..................................... 3

第一节 本文主要介绍的方向 ................................. 3

第二节 糖果包装机生产工艺分析 ............................. 3

第三章 控制系统硬件设计 ....................................... 5

第一节 糖果包装机的开关控制量 ............................. 5

全自动包装机ＰＬＧ控制系统设计　

贾红玲（洪泽建材机械有限公司，江苏淮安２２３１００）　摘要：随着我国工业化的进一步发展，自动化设备在工厂的　日常生产过程中逐渐受到越来越多的关注，本文的重点就是对　全自动包装机ＰＬＣ控制系统设计的原则和其设计过程中需要　重视的问题进行详尽的讨论，目的是为了提高全自动包装机的　稳定性，给予相关的技术人员一些参考。　关键词：ＰＬＣ系统；设计；全自动包装机控制系统；　随着如今自动化设备的发展，人们已经慢慢地由人工劳动　转向自动化生产，不仅能提升生产效率，而且能确保生产质量，　更重要的是能进一步提升生产过程中的精细程度要求。当今　的自动化生产过程中的全自动包装机ＰＬＣ设计也值得我们重　点进行研讨。　１　ＰＬＣ控制喷胶系统　１．１系统硬件的具体构成　按照所有喷胶加工具体的工艺特性，再考虑到实际性价比　的因素，加上比较了ＰＬＣ、单片机和工控机的具体控制的操作特　点，我们可以选用欧姆龙的一体化ＣＰＩＨ　ＰＬＣ作为喷胶系统的　控制器，从而能实现点喷胶系统现场数据采集工作、转换和控　制功能。欧姆龙ＣＰ１Ｈ　ＰＬＣ包含集中了两个系列的欧姆龙ＰＬＣ　的优势。拥有通信网关的功能再加上仅靠一个连接，配以ＣＸ－　ＯＮＥ的软件包，全部通过以太网连到欧姆龙ＣＰＩＨ的设备都可　以被任意编程，操作控制。而且系统仅需标准化的ＵＳＢ电缆，　可以让欧姆龙ＣＰＩＨ　ＰＬＣ使用过程更加得便捷。　点喷胶的控制系统在箱子制作的粘合操作很是常用，最基　本的就是要满足能在纸箱的两侧受胶面和１个顶受胶面实现精　准的连续喷胶与间断喷胶的操作，而ＰＬＣ控制系统要使用的进　点有激活喷胶的、机器预备使用的、压缩空气已足的、检验门急　停按钮等的进点。ＰＬＣ控制系统要使用的出点有顶喷控制的、　侧喷的开关的、顶喷马达接合控制的、顶喷马达离合的、运行过　程中加热的降温的、运行过程中意外打开门停机的出点。　１．２系统软件的设计　ＰＬＣ的工作方式是周期性的扫描，每个扫描的周期内机器　主程序全部执行，除此之外的顶喷控制块、侧喷控制块、压力与　加热检测块、急停检测块等都被设为供子程序的使用的操作。　ＰＬＣ的每个周期性的扫描都有三阶段，即第一阶段是进扫、　第二阶段的执行和第三阶段的出刷新。第一步按下启动键，那　么压缩机与熔胶系统开始了各自的工作，由继电器，温控器来　得出工作时的温度与压力的具体值，此二参数达到设定的值的　时候，这两个机器的触点进行合拢，喷胶的最初条件成立，如不　进行该步骤，会出现不喷或溢胶的问题。接着由ＰＬＣ来读取过　程参数包含有喷的方式（由控制面板输入）、喷的时长和喷的量　等，也要检测喷胶的安全门是否都闭合。因为一般来说工作室　的温度高达１５０摄氏度且为喷射的工作，所以喷头四周都配备　了防护的安全门装置，一般状态下来说，安全门都需要保持闭　合状态，这样在保证安全的同时，又方便查看机器的具体运行　的状况。若安全门因某原因突然开启，那么机器紧急停止运　行，等待安全门正常关闭后，操作复位按键，机器重启开始　工作。　２　ＰＬＣ控制系统的设计步骤　２．１全自动包装机控制系统设计先要需求分析　在进行ＰＬＣ控制系统设计前一定要做的就是调查和分析，　必须严格的按照生产机械的具体的性能上的特点、生产的结构　上的特点和真实的工业生产情况充分足够的去了解。　２．２全自动包装机控制系统设计再来确定控制系统的功能　现在一般来说有单片机、分布式、集中及过程控制系统这　四类形式的控制系统。根据具体需求调查和分析对于ＰＬＣ控　制系统的要求，再来选要设计的ＰＬＣ控制系统的具体类型。　２．３全自动包装机控制系统设计在硬件设计方面注意　控制系统的硬件设计一般有两部分，即ＰＬＣ和外围装置的　选择。在ＰＬＣ选择时，要考虑到合理的结构、统一的装置型号、　功能与控制要求相符的装置，还有不忘Ｉ／Ｏ值与存储容量有一　定的充裕。在选外围装置时，要考虑到外围装置的元件、保护　元件，执行元件型号问题等。　２．４全自动包装机控制系统设计在软件设计方面注意　全自动包装机的基本指令是做该系统的基础，全自动包装　机的元件号码相应功能也是其中的关键，按照全自动包装机控　制系统的关键要求来画流程图，编程。程序设计可以说是控制　系统设计之中最重要的一步，不仅节约成本，还能提升全自动　包装机系统效率。由此来看，软件设计人员必须掌握足够的编　程技巧。　３全自动包装机控制系统的实现　ＰＬＣ是专为工业生产服务的装置。若全自动包装机所处的　生产环境太恶劣，电磁干扰极强。在保证全自动包装机的正常　运行前得先了解安装不当或使用不当的问题如何避免，所以应　注意如下几个问题。　３．１　ＰＬＣ生产环境　·　全自动包装机能直接在工业现场进行使用，环境要求并不　高。但若环境温度降到０摄氏度以下或者高于５Ｏ摄氏度以上　的话，全自动包装机的安装留通风处。在遇到特殊的环境之下　需要采用机罩等来防护。　３．２　ＰＬＣ安装与布线　为达到尽可能的对流冷却，全自动包装机所有元件都需要　安装垂直。也可按情况使用导轨，或直接装在合要求的牢固支　持物上。主机需安装在使用与维护都便捷的面上，Ｉ／Ｏ机架一　般装在主机下或毗邻位置。为避免外围的电干扰，ＰＬＣ一定要　远离高压电源和装置，不能同高压装置装在一个控制柜里。三　线都需要各自配线。对电源线的干扰，装置有抑制能力。全自　动包装机系统中基本单元与扩展单元的上，断电须同步。除此　以外，全自动包装机的基本单元和扩展单元之间传送信号易受　干扰，两者间电缆不能与别的线铺设在同一管道里。　４结语　总而言之，根据以上的内容，我们可以清楚地了解到在全　自动包装机ＰＬＣ控制系统的设计中，必须根据具体生产特征来　进行有针对性的设计操作步骤，由此保障了ＰＬＣ控制系统在设　计过程中的稳定性，不同厂家因为生产流程各不相同，对ＰＬＣ　控制系统进行设计的过程当中，也要根据实际结合自身生产情　况而定。　．　参考文献：　［１】唐国兰．基于ＰＬＣ的高速全自动包装机控制系统的应用　研究『Ｊ］．广东工业大学，２０１４．　【２】陈火文．基于ＰＬＣ的全自动包装机控制系统的设计『Ｊ］．　可编程控制器与工厂自动化：ＰＬＣ，２００９，ｆ８）：４７—４９．　

基于PLC全自动药品包装机系统设计1

更多相关参考论文设计文档资源请访问

课题名称 基于PLC全自动药品包装机系统设计

姓 名 郭 若 铮

学 号 5 号

专 业 电 气 自 动 化

指导老师 顾 月 娟

无锡职业技术学院 日 期: 2014年 5 月 26 日

更多相关参考论文设计文档资源请访问

无锡职业技术学院

毕业设计(论文)任务书 系: 电气系 专业: 工业电气自动化 班级: 自动化70901

学生姓名 高诗雨 指导教师 徐子闻 职称

课题名称 基于三菱PLC的摇臂钻床系统

1. 找出摇臂钻床的资料,查找各类文献资料,寻求解决方案 课 2. 根据控制要求选定PLC型号,各类元器件型号,制表 题 3. 编写PLC程序梯形图,并进行相关考证其可行性 工 4. 整理本课题的论文及相关各类资料,并装订成册 作

内

容

指

标 (1) 熟练掌握可编程控制器基本结构和外部接线方法。 ,

目 (2)熟练应用可编程控制器的基本指令及相关上位编程软件 标 (3)熟练掌握梯形图程序的输入、调试、运行、监控。 , 要 (4)在设计中学习锻炼，并获得一定的设计经验。 求

第一周 选择课题,明确要求,研究和资料收集; 进 第二周 确认课题方案,进行课题设计; 程 第三~四周 进行软件系统设计;

安 第五~七周 完成撰写论文,检查,修改并打印论文 排 第八周 答辩;

(1)可编程控制器原理及应用教程 清华大学出版社 [J] 主编 孙振强 主

(2)PLC应用开发技术与工程实践 人民邮电出版社 [J] 编著 求是科技 要

参

与

文

献

无锡技师学院 起止 2014年5月1日~2014年6月13日 地

日期 点

系主任: 指导教师:

年 月 日 年 月 日 说明:毕业设计(论文)任务书由指导教师根据课题的具体情况填写，经系部审核签字后生

效。

更多相关参考论文设计文档资源请访问

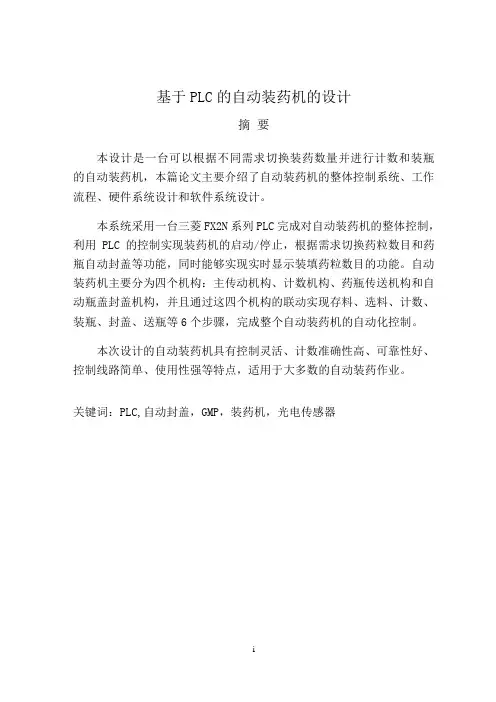

基于PLC的自动装药机的设计

摘 要

本设计是一台可以根据不同需求切换装药数量并进行计数和装瓶的自动装药机，本篇论文主要介绍了自动装药机的整体控制系统、工作流程、硬件系统设计和软件系统设计。

本系统采用一台三菱FX2N系列PLC完成对自动装药机的整体控制，利用PLC的控制实现装药机的启动/停止，根据需求切换药粒数目和药瓶自动封盖等功能，同时能够实现实时显示装填药粒数目的功能。自动装药机主要分为四个机构：主传动机构、计数机构、药瓶传送机构和自动瓶盖封盖机构，并且通过这四个机构的联动实现存料、选料、计数、装瓶、封盖、送瓶等6个步骤，完成整个自动装药机的自动化控制。

本次设计的自动装药机具有控制灵活、计数准确性高、可靠性好、控制线路简单、使用性强等特点，适用于大多数的自动装药作业。

关键词：PLC,自动封盖，GMP，装药机，光电传感器 PLC-based Automatic Tablet bottling machine design

Abstract

This design can be switched according to different needs and

count the number of charge and bottling of professional equipment,

this paper introduces the automatic loading machine's overall

drug control system, including the overall workflow, the hardware

system design and software system design.

Throughout a Mitsubishi FX2N Series PLC to complete the

overall machine automatic charge control, the use of PLC control
