电话业务的基本信令流程主要包括以下几个步骤：

1. 主叫用户发起呼叫 主叫用户拿起电话听筒，听到拨号音后，拨打被叫用户的电话号码。

电话交换机接收到主叫用户的拨号信息，将其转换为数字信号，并通过信令网络发送给被叫用户所在的交换机。

2. 被叫用户振铃

被叫用户所在的交换机接收到呼叫请求后，向被叫用户的电话发送振铃信号，使其响铃。

同时，交换机向主叫用户发送回铃音，告知主叫用户呼叫正在进行中。

3. 被叫用户摘机

被叫用户听到振铃后，拿起电话听筒，摘机应答。

被叫用户的电话向交换机发送摘机信号，交换机接收到后，停止向被叫用户发送振铃信号，并建立主叫用户和被叫用户之间的语音通道。

4. 通话建立

主叫用户和被叫用户之间的语音通道建立后，双方可以进行通话。

在通话过程中，交换机负责监测通话状态，如通话时长、通话质量等，并根据需要进行相应的处理。

5. 通话结束

当主叫用户或被叫用户一方挂断电话时，电话向交换机发送挂机信号。 交换机接收到挂机信号后，拆除主叫用户和被叫用户之间的语音通道，释放相关资源。

交换机向另一方发送忙音，告知对方通话已经结束。

6. 计费处理

在通话过程中，交换机根据通话时长、通话类型等信息进行计费处理。

计费信息可以存储在交换机内部的计费数据库中，也可以通过外部的计费系统进行处理。

注意事项：

1. 在电话业务中，信令流程的准确性和可靠性非常重要，任何一个环节出现问题都可能导致通话失败或质量下降。

2. 为了保证通话质量，电话交换机需要对语音信号进行处理和优化，如降噪、回声消除等。

3. 在计费处理方面，需要确保计费信息的准确性和公正性，避免出现计费错误或纠纷。

4. 随着技术的不断发展，电话业务的信令流程也在不断演进和完善，以适应新的业务需求和技术挑战。

合集下载

VoLTE基础信令流程与详细解析

VoLTE基础信令流程与详细解析

VOLTE信令流程

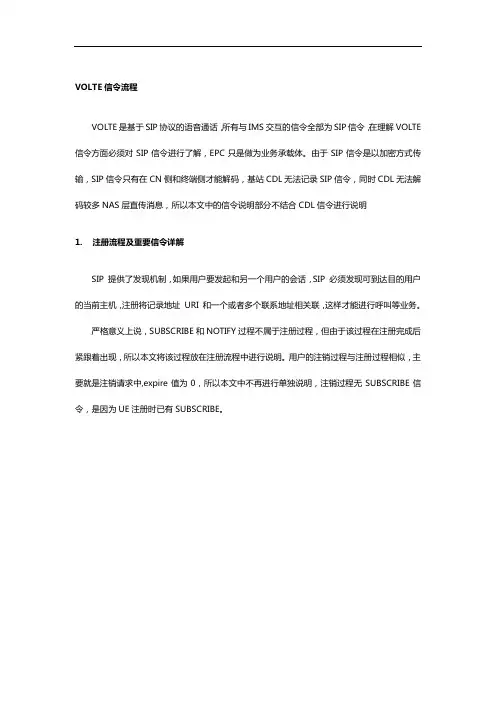

VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE信令方面必须对SIP信令进行了解，EPC只是做为业务承载体。由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明

1. 注册流程及重要信令详解

SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址 URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。

严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。

UEeNodeBMMESGW/PGWCSCF1.Attach OR PDN Connectivity2.EPS Bear Setup (QCI5)3.REGISTER(Sip Register Request)4.REGISTER 401(Unauthorized)5.REGISTER(Sip Register Request)6.REGISTER 200(OK)6.SUBSCRIBE7.SUBSCRIBE 2008.NOTIFY9.NOTIFY 200

信令说明如下：

1. UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；

2. 建立立QCI=5的默认承载，用于传送SIP信令；

3. UE通过QCI=5的默认承载向IMS发起注册请求；

4. P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401

信令知识及开通实践

信令知识及开通实践

信令知识及开通实践

一号信令、七号信令、PRI信令及E&M开通 1、信令的基本知识

按信令的信道分，信令可分为两大类：随路信令和公共信道信令。

随路信令是信令和话音在同一话路中传送的信令方式，中国一号信令属于此类信令。

公共信道信令是以时分方式在一条高速数据链路上传送一群话路信令的信令方式，一般

用于程控交换机组成的通信网，通常用于局间，七号信令属于此类信令。 1.1 用户线信令

用户线信令包括以下内容： z 摘机、挂机（依靠电平识别）

z 双音多频或脉冲按键

z 拨号音、回铃音、忙音、阻塞音

z 铃流

z 拍叉簧

z 主叫线识别

1.2 一号信令

z 属于局间信令

z 属于随路信令

z 交换效率相对较高

z 不适合组建大规模的交换网（成本、接续效率、信令容量）

1.3 七号信令

z 属于局间信令

z 属于共路信令

z 交换效率高

z 目前组建大规模的交换网的首选（成本、接续效率、信令容量）

1.4 数字一号信令（DSS1，ISDN PRI）

z 属于局-用户信令

z 属于共路信令

z 交换效率高 z 适合企业级用户（维护简单、效率高）

1.5 信令的一般过程

2、CAS（NO.1）信令

2.1 概述

中国一号信令系统是国际R2信令系统的一个子集，是一种双向信令系统，可通过2线

或4线传输。按信令传输方向，分为前向信令和后向信令；按信令功能，分为线路信令和记

发器信令。 2.2 数字型线路信令(line signal) 线路信令主要用来监视中继线的占用、释放和闭塞状态，有前向和后向之分，主要有以下几

种类型：

A、占用(0011)：前向信令，请求被叫端接收后续信令。通常会使被叫端由 空闲状态变

为忙状态。

B、占用确认(1111)：后向信令，是对占用信令的响应，表示被叫端已由空闲态变为忙态。

C、应答(0111)：后向信令，表示被叫话机或终端已经应答。

D、前向释放(1011)：前向信令，用于结束呼叫占用的所有交换和传输设备。

通话信令过程

通话信令过程

1、移动通信系统的基本组成

MS (Mobile Station)：手机物理设备

2、基站子系统

BSS （Base Station System）：基站系统

主要负责手机信号的接收和发送，把收集到的信号简单处理之后再传送到移动交换中心（MSC），通过交换机等设备的处理，再传送给终端用户，也就实现了无线用户的通信功能

基站收发信台（BTS）：提供GSM规范所要求的无线信道，与MS进行无线通信。

基站控制器（BSC）：功能包括呼叫处理、切换控制、实现陆地电路和空中信道的动态连接/交换、操作和维护管理等，并提供A接口。

3、网络子系统（NSS）

它的作用主要是完成网络侧的数据交换功能、用户数据的存储管理功能、用户移动性管理功能、安全性管理功能以及和其他系统交换数据的网关功能等，是GSM网络的中央机构

NSS包括 移动业务交换中心(MSC)、拜访位置寄存器(VLR)、归属位置寄存器(HLR)、设备识别寄存器(EIR)、鉴权中心(AUC)

A）访问位置寄存器 VLR (Visitor Location Register )

 保存移动用户的业务信息

 保存移动用户当前位置信息 --MSRN(Mobile Subscriber Roaming Number )

 保存的用户标识

TMSI (Temporary Mobile Subscriber Identity )

IMSI

MSISDN

B）归属位置寄存器 HLR (Home Location Register )

 HLR保存的主要用户标识:IMSI、MSISDN  HLR保存的主要信息：位置信息，基本通信业务订制信息，业务限制，补充业务，GPRS订制数据，路由信息。

C）移动交换机 MSC(Mobile-service Switching Center)

 具有传统ISDN交换机的功能, 局间信令采用ISUP、TUP

iBSC_CS业务基本流程2.5

iBSC_CS业务基本流程2.5

CS业务基本流程

GSM开发部 黄立伟135347

1. CS语音业务流程

CS语音电话电话是GSM系统CS业务的核心内容，在iBSC控制面中，该流程以RANCS模块为核心，其他有关的模块还有RANUMC、RANA、RANCONNECT、AbisDispatch、ADispatch、DBS等，其关系如下图所示。

RANCRANUMCAbisDispatchRANCSADispatchMSCAAbisBTSRANADBSOMSRANCONNECTHANDOVER

其中，DBS进行数据信息的管理，提供若干函数接口供各个业务进程调用；AbisDispatch进行Abis口消息的解码和转发、ADispatch进行A口消息的解码和转发，2者都只有1个主进程，不需要创建子进程（后文把子进程又称为实例）；

RANUMC是RANCS实例的主进程，负责RANCS实例的创建和释放；用红色表示

RANCONNECT负责CMM和TCU接续，为RANCS发来的每个接续请求建立一个实例；用紫色表示

RANA负责SCCP链路的管理，为每条使用的SCCP链路建立一个实例，同时也是RANCS和A口之间消息传送的桥梁；用蓝色表示

RANCS负责CS业务信令流程的控制，为每条使用的信道建立一个实例。一个普通CS电话业务过程需要先后使用2条信道，一条SDCCH，一条TCH，相应的需要建立2个实例，RANCS1(SD,用浅绿色表示)，RANCS2(TCH,用深绿色表示)。其中加灰色的部分描述了“模式更改”和“排队”这2种特殊的流程。

RANCS状态分为2级，第1级只有3种状态：IDLE_PROC、WORK_PROC和WAITREL_PROC，实例刚创建是1级IDLE_PROC态，收到StartUp消息初始化后转入1级WORK_PROC态，在1级WORK_PROC态中根据处于流程中的不同位置又分为17个2级状态，下文中所有提到的状态都是1级WORK_PROC态中的2级状态。当实例完成释放动作，转入1级WAITREL_PROC态等待主进程RANUMC来释放
