第三章井田开拓第一节开拓方案的确定一、方案的提出根据本矿井田境界及工业场地的选择，秉着技术上可行，经济上合理的原则，初步提出两个方案。
方案一：（方案一开拓平、剖面图如图所示）本方案采用主斜井、副斜井、回风立井的开拓方式。
主斜井井口标高+1147m，倾角16°，一水平斜长301m，二水平斜长421m，井筒为半圆拱形，净断面积14.22m，铺设带宽1200mm的钢绳芯强力胶带输送机担负煤炭提升任务。
副斜井井口标高+1145m，一水平斜长681m，二水平斜长952m，倾角7°，井筒为半圆拱形，净断面积14.2㎡，回风立井采用圆形断面，井口标高+1147m，一水平标高+1064m，二水平标高+1031m，断面直径4.0m。
三个井筒均采用混凝土砌碹永久支护。
巷道布置上，本方案沿煤层掘进胶带运输巷及辅助运输巷直达井田边界，胶带运输大巷沿煤层顶板布置，轨道运输大巷沿煤层底板布置。
利用副斜井进风，回风立井回风。
方案二：（方案二开拓平、剖面图如图所示）本方案大巷布置方式及回风井与方案一相同，主井、副井采用立井的开拓方式。
主立井井口标高+1147m，井口标高+1147m，一水平标高+1064m，采用圆形断面，断面直径6m，井筒长83-116m，副立井井口标高、井底标高以及断面形状与主立井相同，其断面直径为6.5m。
主立井与副立井各通过一段750m长的石门与大巷连接。
二、方案比较1.技术比较，方案技术比较如表3-1所示。
表3-1 技术比较方案优缺点方案一方案二优点1.斜井施工工艺简单，施工准备时间短；2.斜井可直接作为安全出口，十分方便；3.井筒内安装设备简单；4.采用胶带输送机运输实现了运输的连续性；5.实现了辅助运输从地面到工作面的一条龙服务。
1.井筒较斜井短,管缆铺设短。
2.井筒为圆形，结构合理维护条件好，有效断面大，风阻小，通风条件好；3.提升费用较斜井要省。
缺点1.斜井的井筒较长，维护费用和提升费用较高；1.井筒的掘进施工困难；2.井底马头门巷道的施工设计复杂，工程量大。

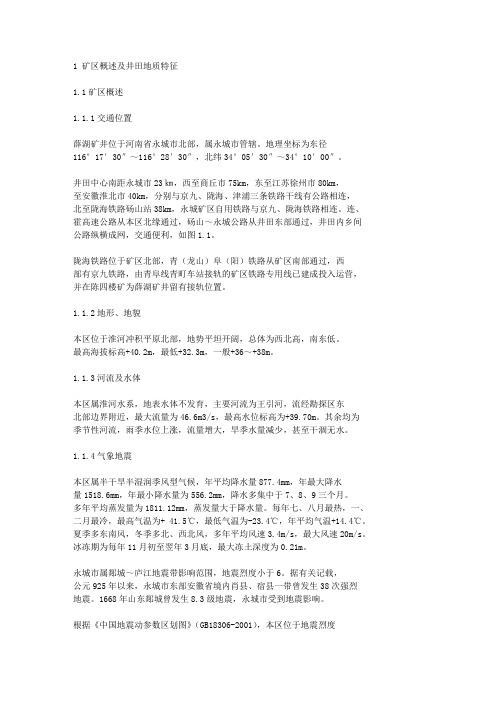

1 矿区概述及井田地质特征1.1矿区概述1.1.1交通位置薛湖矿井位于河南省永城市北部，属永城市管辖。
地理坐标为东径116°17′30″～116°28′30″，北纬34°05′30″～34°10′00″。
井田中心南距永城市23㎞，西至商丘市75km，东至江苏徐州市80km，至安徽淮北市40km，分别与京九、陇海、津浦三条铁路干线有公路相连，北至陇海铁路砀山站38km，永城矿区自用铁路与京九、陇海铁路相连。
连、霍高速公路从本区北缘通过，砀山～永城公路从井田东部通过，井田内乡间公路纵横成网，交通便利，如图1.1。
陇海铁路位于矿区北部，青（龙山）阜（阳）铁路从矿区南部通过，西部有京九铁路，由青阜线青町车站接轨的矿区铁路专用线已建成投入运营，并在陈四楼矿为薛湖矿井留有接轨位置。
1.1.2地形、地貌本区位于淮河冲积平原北部，地势平坦开阔，总体为西北高，南东低。
最高海拔标高+40.2m，最低+32.3m，一般+36～+38m。
1.1.3河流及水体本区属淮河水系，地表水体不发育，主要河流为王引河，流经勘探区东北部边界附近，最大流量为46.6m3/s，最高水位标高为+39.70m。
其余均为季节性河流，雨季水位上涨，流量增大，旱季水量减少，甚至干涸无水。
1.1.4气象地震本区属半干旱半湿润季风型气候，年平均降水量877.4mm，年最大降水量1518.6mm，年最小降水量为556.2mm，降水多集中于7、8、9三个月。
多年平均蒸发量为1811.12mm，蒸发量大于降水量。
每年七、八月最热，一、二月最冷，最高气温为+ 41.5℃，最低气温为-23.4℃，年平均气温+14.4℃。
夏季多东南风，冬季多北、西北风，多年平均风速3.4m/s，最大风速20m/s。
冰冻期为每年11月初至翌年3月底，最大冻土深度为0.21m。
永城市属郯城～庐江地震带影响范围，地震烈度小于6。
据有关记载，公元925年以来，永城市东部安徽省境内肖县、宿县一带曾发生38次强烈地震。
题目: XXX煤矿开采设计说明书专业：采矿工程本科生：指导老师：摘要：本设计所做只考虑甘肃靖远煤业集团XXXX煤矿一号煤层。
该井田地质条件较复杂,地质资源储量2.1亿吨，可采储量1。
21亿吨，设计生产能力150万t/a，服务年限57a。
矿井瓦斯涌出量较高，为高瓦斯矿井.矿井采用双斜井开拓。
初期开凿有主斜井、副斜井和回风立井.采用单一走向长壁后退式开采，综合机械放顶煤采煤。
分区域通风方式，抽出式通风。
关键词：综合机械化放顶采煤法服务年限生产能力通风设计类型：模拟型AbstractThe design is about the exploitation design of 1coal seam of Dashuitou coal mine inGansu Province 。
The geological condition of coal mine is complexity. The workable mine reserves is 216Mt and the designed mine capbility is1.2Mt/a , so the mime serveice life is 72years. The mine gas emission is higher，so it is highly gassy mine well。
Mine with double shafts development。
The initial digging in inclined，deputy shafts and return air shaft。
By using single longwall mining to back type, comprehensive mechanical top coal caving mining。
Points area，drew the ventilation type .Keywords:Mechanized caving mining method serveice life production capacity ventilationPaper type：Simulation type前言毕业设计是采矿工程专业培养计划中最后一个,也是最关键、最重要的一个教学环节，是教学时间最长（14～16周）,参与教师最多，学生独立学习量最大，教育任务最重的一个实践性教学环节。
采矿工程毕业设计(个人原创)目录第一章矿区概况基地质特征 (4)1、矿区概述 (4)2、井田地质特征 (5)3、煤层埋藏特征 (5)4、瓦斯、煤尘及煤的自然性 (7)5、水文地质 (7)第二章井田境界与储量 (8)1、井田边界 (8)2、地质储量的计算 (8)3、可采储量的计算 (9)第三章矿井工作制度及生产能力 (10)1、矿井工作制度 (10)2、矿井生产能力及服务年限 (10)第四章井田开拓 (11)21、井筒位置、形式及数目 (11)2、开采水平布置 (12)3、盘区尺寸及开采顺序 (13)4、矿井开拓方式 (14)第五章采煤方法 (15)1、采煤方法的选择 (15)2、采煤机械选型与配置 (15)３、工作面长度及年推进度 (17)4、回采工艺 (20)第六章井下运输 (25)1、运输系统和方式 (25)2、运输设备的选择 (25)第七章矿井提升 (31)第八章矿井通风与安全 (35)1、通风系统 (35)2、风量计算 (36)33、通风阻力计算及扇风机 (39)4、预防特殊灾害措施及避灾路线 (42)第九章矿井主要技术经济指标 (44)第一章矿区概况基地质特征1、矿区概述成庄矿井是山西沁水煤田的一个井田，位于晋东南地区，距晋城市中心20公里。
太焦铁路由矿区东部通过，向南可与京广、陇海等相接，各乡村之间有简易公路相通，交通十分方便。
附：交通位置示意图地方大宗材料(砖、瓦、石、石灰)矿区及其附近县乡均由生产，运距较近。
钢材、木材和部分水泥、沙等材料由铁路运至晋城，再由公路转运矿井。
总之，主要建筑材料容易解决，对矿井建设比较有利。
矿井水源，电力充足。
42、井田地质特征本区受新华夏构造太行山隆起断裂带，晋东南山之形构造影响。
总观全井田构造形态主要为北北东逐渐转为向东向，倾向西北的单斜构造。
地质倾角3-15度，一般在10度以内。
总观全区构造简单(附：地质综合柱状图)3、煤层埋藏特征●煤质井田内均为中等变质的无烟煤，以亮煤、镜煤为主，层理或裂隙发育，燃点于耐热强度均很高。
采矿工程毕业设计任务书范文一、设计题目。
[具体矿山名称]地下开采初步设计。
二、设计目的。
嘿呀，同学！这个毕业设计呢，就是想让你把在采矿工程专业里学到的那些个知识，像什么开采方法、通风系统、运输系统这些东西啊，全都给综合运用起来。
就好比是把你学过的各路武功秘籍都拿出来，打造出一个属于你自己的采矿“武林秘籍”（初步设计方案），而且这个方案还得能真正在实际的矿山开采中派上用场呢。
三、矿山概况。
# （一）地理位置。
这个矿山呢，位于[具体地理位置]，你要是去那儿啊，说不定还能发现周围有一些独特的风景呢。
不过咱的重点还是在矿山本身哈。
# （二）地质条件。
1. 地层与岩石。
这里的地层可复杂啦，就像一个千层蛋糕似的（这只是个玩笑哈）。
有[列举主要地层名称]这些地层，岩石种类也是多种多样，像[列举主要岩石类型]。
这些岩石有的硬得像铁疙瘩，有的又相对软一些，这对咱们的开采工作可有着不小的影响呢。
2. 构造。
矿山里的地质构造就像是老天爷在地下玩的拼图游戏。
有[描述主要构造，如断层、褶皱等]，这些构造就像一个个小陷阱或者小弯道，咱们在设计开采方案的时候，得小心翼翼地绕开或者处理好它们，不然开采的时候就容易出乱子。
# （三）矿体特征。
1. 矿体形态与产状。
矿体的形状就像是一个调皮的小精灵在地下随意勾勒的形状，有的地方胖一点（厚度大），有的地方瘦一点（厚度小）。
它的产状呢，就像它在地下睡觉的姿势，有一定的走向、倾向和倾角，你得好好研究这个姿势，这样才能知道从哪个方向下手开采最合适。
2. 矿石品位与储量。
矿石品位就像是这个矿体这个大蛋糕里的巧克力含量（哈哈，这么理解比较有趣吧），[给出矿石品位范围]。
而储量嘛，就是这个大蛋糕的大小啦，经勘探，这个矿山的矿石储量大概是[具体储量数值]，这可是咱们开采的宝贝总量呢。
四、设计要求。
# （一）开采方法选择。
1. 你得像一个超级侦探一样，把矿山的地质条件、矿体特征这些线索都收集起来，然后从咱们学过的那些开采方法里，挑出一个最适合这个矿山的开采方法。
中国矿大（标准版本）采矿工程毕业设计中国矿业大学本科生毕业设计姓名：专业：题目：兴隆煤矿设计说明书目录1 矿区概述及井田地质特征 ............................ 5 1.1 矿区概述 ..................................... 5 1.2 井田地质特征 ................................. 6 1.3 煤层特征 ..................................... 9 2 井田境界及储量 ................................... 11 2.1 井田境界 .................................... 11 2.2 矿井工业储量 ................................ 11 3 矿井工作制度、设计生产能力及服务年限 .............. 14 4 井田开拓 .. (16)5 准备方式――带区巷道布置 ......................... 306 采煤方法 ......................................... 36 7. 井下运输 ........................................ 52 8 矿井提升 ......................................... 57 9 矿井通风 ......................................... 60 10 设计矿井基本技术经济指标 ......................... 87 参考文献 ............................................ 89 致谢 (91)2摘要本文根据对南屯煤矿资料的学习和研究，遵照《煤矿安全规程》和《煤炭工业设计规范》的要求，充分运用所学的知识，以兴隆庄煤矿开采的实际情况为依据，对兴隆庄煤矿下组煤的开拓延伸进行设计。
可编辑修改精选全文完整版采矿工程毕业设计摘要：本设计详细介绍开拓立式煤矿井的概况特征，经过一系列的方案论证比较，选择了适合立式矿井的开拓方式、采煤方法和各生产系统。
井田内地质构造比较简单，主要为纵贯井田东西的天仓向斜，对第一水平选择了立井开拓方案，首采区的采煤方法采用倾斜长壁采煤法，综合机械化回采工艺。
辅助运输系统与主运输系统相分离，其中辅助运输系统采用了国际上先进的辅助运输设备单轨吊，可满足人员、机械设备、材料和矸石的运输，无需中间转载，可从井底车场直达工作面。
矿井一水平采用两翼对角式通风系统。
立井开拓；条带式；单一倾斜长壁采煤法；综合机械化采煤；两翼对角式通风。
第一章：概述矿井开采在地底下开采的矿山。
有时把矿山地下开拓中的斜井、竖井、平硐等也称为矿井。
矿井开拓对金属矿山或采煤矿井的生产建设的全局有重大而深远的影响，它不仅关系矿井的基建工程量，初期投资和建井速度，更重要的是将长期决定矿井的生产条件、技术经济指标。
矿井开拓即从地面向地下开掘一系列井巷，通至采区。
矿井开拓需要解决的主要问题是：正确划分井田，选择合理的开拓方式，确定矿井的生产能力，按标高划分开采技术分类，选择适当的通风方式，进行采区部署以及决定采区开采的顺序等。
矿井开拓通常以井筒的形式分为平硐开拓、斜井开拓和立井开拓。
采用合理的采矿方法是搞好矿井生产的关键。
煤层在形成时，一般都是水平或者近水平的，在一定范围内是连续完整的。
但是，在后来的长期的地质历史中，地壳发生了各种运动，是煤层的空间形态发生了变化，形成了单斜构造、褶皱构造和断裂构造等地质构造。
我们采煤就要注意煤层的走向倾向和倾角。
矿井的开拓可以分成立井开拓，斜井开拓，平硐开拓和综合开拓，主井和运输巷等都需要永久的支护，可以采用砌碹支护，架拱支护，架蓬支护，锚杆支护，锚喷支护，锚网喷支护；第二章：矿井设计生产能力及服务年限第一节：工作制度矿井一般的生产制度按设计规定为：每年工作日数为330天，矿井每昼夜分三班工作。
前言采矿工程毕业设计是采矿工程专业全部教学进程中的最后一个环节，同时也是对学生成绩的最终考核，其目的是使学习深入认识矿井各个生产系统和各个生产环节的相互联系和制约关系，培养学生综合运用各门学科的理论知识，分析和解决采矿工程技术问题的能力；培养和锻练学生独立的进行学习和工作的能力；培养学生搜集、整理、运用科技资料和生产技术经验的能力；进一步训练撰写技术文件和绘制工程图件的基本技能。
矿井设计是一个涉及煤矿开采学、井巷工程、矿山机械、矿井通风与安全、矿山环保等诸多技术科学的系统工程，虽然本次设计题目中存在一些理想化的条件，但是通过这次设计，我已经掌握了矿井设计的方法和步骤，培养了搜集、整理、运用科技资料和生产技术经验的能力，提高了撰写技术文件和解决实际问题的能力，这些能力的培养对以后走上工作岗位做了良好的铺垫。
本次设计参照矿井是义煤集团常村煤矿，在常村实际地质条件的基础上，根据收集到的矿井生产图纸和数据，按照指导教师要求作了一些修改后，对矿井做的初步设计。
其内容包括：矿井概况及井田地质特征；矿井储量及服务年限；井田开拓；准备方式；矿井提升运输和排水；矿井通风与安全技术；矿山环保等七个方面。
本次设计以《毕业设计论文大纲》为依据，按照《安全规程》的要求，经过查阅相关资料和指导老师的精心指导而完成，由于本人知识结构的限制和设计能力有限，设计中难免有不妥和错误之处，垦请审阅老师批评指正。
1、矿区概况及井田地质特征1.1、矿区概况1.1.1、地理位置常村井田位于河南省义马市东南部，地理座标为：东径111052`59``——111058`20``，北纬34040`17``——34043`00``，井田北邻陇海铁路和郑潼公路，本矿有专线与之衔接，交通十分便利，见图1—1—1。
1.1.2、地形地势及主要河流井田内以中上侏罗系砾岩为构造，地表多为第四系黄土所覆盖，地面高程415~580米，地形切割较强烈，属豫西低山丘陵区。
摘要本设计为清水营煤矿1.5Mt/a初步设计。
清水营煤矿井田地质构造复杂，煤层倾角16o。
煤种以气煤为主。
井田内共有4层可采煤层，煤层总厚10m，井田面积15km2。
可采储量154.33Mt，矿井设计服务年限74a。
清水营煤矿采用双立井、多水平、集中大巷、上山式开拓方式。
主井采用16t箕斗提升。
副井采用12t罐笼提升。
主运输采用架线电机车牵引3t底卸式矿车。
一水平设6个采区，设计采区布置三条煤层上山，生产能力0.6Mt/a。
设计工作面采用走向长壁后退式综合机械化采煤工艺，“四-六”工作制。
清水营煤矿属瓦斯矿井，采用两翼对角抽出式通风。
关键词：立井开拓；上山；综合机械化采煤工艺Abstract目录摘要 (1)Abstract (2)第1章井田概况及矿井建设条件 (1)1.1 井田概况 (1)1.1.1 交通位置 (1)1.1.2 地形地貌 (1)1.1.3 地面水系 (2)1.1.4 气象特征 (3)1.1.5 地震情况 (3)1.1.6 地区经济概况 (4)1.1.7 矿区开发简史 (4)1.1.8 地面建(构)筑物及设施 (4)1.2 矿井外部建设条件及评价 (4)1.2.1 运输条件 (4)1.2.2 电源条件 (4)1.2.3 水源条件 (5)1.2.4 其它建设条件 (5)1.3 矿井资源条件 (6)1.3.1 地层 (6)1.3.2 构造 (7)1.3.3 煤层 (14)1.3.4 煤质 (17)1.3.5 水文地质 (18)1.3.6 其他开采技术条件 (22)1.3.7 储量 (25)1.4 井田勘查程度及开采条件评价 (26)1.4.1 地质勘探程度 (26)1.4.2 地质勘探评价 (27)第2章矿井资源/储量、设计生产能力及服务年限 (29)2.1 井田境界及资源/储量 (29)2.1.1 井田境界 (29)2.1.2 资源储量 (29)2.2 矿井设计生产能力及服务年限 (33)2.2.1 矿井工作制度 (33)2.2.2 矿井设计生产能力 (33)2.2.3 矿井设计服务年限 (34)第3章井田开拓 (36)3.1 开拓方式及井口位置 (36)3.1.1 井口位置及工业场地选择的原则和主要因素 (36)3.1.2 矿井开拓方案的选择 (37)3.2 开拓部署 (51)3.2.1 井筒形式和数目 (51)3.3.2井筒位置及坐标 (51)3.2.3 水平划分及标高 (51)3.2.4 石门、大巷布置 (51)3.2.5 煤层开采顺序 (52)3.2.6 采区划分与接替 (53)3.3 井筒 (53)3.3.1 井筒净断面（或净直径）及布置 (53)3.3.2 井筒施工方法 (54)3.3.3 井壁结构 (54)3.3.4井筒延深的初步意见 (54)3.4 井底车场及硐室 (55)3.4.1井底车场形式的确定及论证 (55)3.4.2井底车场主要硐室 (55)第8章矿井主要技术经济指标表 ....................................... 错误!未定义书签。
目录第一章矿区概况基地质特征 (3)1、矿区概述 (3)2、井田地质特征 (3)3、煤层埋藏特征 (4)4、瓦斯、煤尘及煤的自然性 (5)5、水文地质 (5)第二章井田境界与储量 (6)1、井田边界 (6)2、地质储量的计算 (6)3、可采储量的计算 (7)第三章矿井工作制度及生产能力 (8)1、矿井工作制度 (8)2、矿井生产能力及服务年限 (8)第四章井田开拓 (8)1、井筒位置、形式及数目 (8)2、开采水平布置 (9)3、盘区尺寸及开采顺序 (10)4、矿井开拓方式 (11)第五章采煤方法 (13)1、采煤方法的选择 (13)2、采煤机械选型与配置 (13)３、工作面长度及年推进度 (15)4、回采工艺 (17)第六章井下运输 (22)1、运输系统和方式 (22)2、运输设备的选择 (23)第七章矿井提升 (28)第八章矿井通风与安全 (32)1、通风系统 (32)2、风量计算 (33)3、通风阻力计算及扇风机 (36)4、预防特殊灾害措施及避灾路线 (39)第九章矿井主要技术经济指标 (41)第一章矿区概况基地质特征1、矿区概述成庄矿井是山西沁水煤田的一个井田，位于晋东南地区，距晋城市中心20公里。
太焦铁路由矿区东部通过，向南可与京广、陇海等相接，各乡村之间有简易公路相通，交通十分方便。
附：交通位置示意图地方大宗材料(砖、瓦、石、石灰)矿区及其附近县乡均由生产，运距较近。
钢材、木材和部分水泥、沙等材料由铁路运至晋城，再由公路转运矿井。
总之，主要建筑材料容易解决，对矿井建设比较有利。
矿井水源，电力充足。
2、井田地质特征本区受新华夏构造太行山隆起断裂带，晋东南山之形构造影响。
总观全井田构造形态主要为北北东逐渐转为向东向，倾向西北的单斜构造。
地质倾角3-15度，一般在10度以内。
总观全区构造简单(附：地质综合柱状图)3、煤层埋藏特征●煤质井田内均为中等变质的无烟煤，以亮煤、镜煤为主，层理或裂隙发育，燃点于耐热强度均很高。
3号煤为低～、低硫煤，易选、灰熔点大于12500C●煤层含煤地层为上石炭统太原及下二迭统山西组。
总厚度116.97~185.15m平均厚141.73m。
含煤11层，煤层总厚度7.05m，含煤系数10%。
其中可采煤层为3号煤层，可采厚度3.45米。
顶底板岩性：3号煤层顶板一般为砂岩或泥岩，常有薄层炭质泥岩或页岩。
伪顶厚0.1米，层理发育、质软，随采随落。
直接顶为1-2米厚的深灰色风沙岩，质较坚硬；老顶为灰色中粒砂岩，一般厚8米。
底板为深灰色粉砂岩或泥岩，一般厚2米。
附可采煤层特征表：煤层分析资料表4、瓦斯、煤尘及煤的自然性煤层沼气含量一般在2.07ml/g以下，随着煤层埋藏深度加大沼气含量增加，3号煤层属低沼气煤层。
煤尘无爆炸危险，无井下煤层自燃现象。
5、水文地质全井田为单斜构造，轻微波浪起伏，断裂较少各含水层间有良好的泥岩、粉砂岩存在，因此地下水无水力联系。
水文地质条件简单。
对井下开采系统无大的水患威胁。
本矿井开采后涌水量不大。
昼夜采煤亿吨涌水量在0.5——1.0m3之间。
第二章井田境界与储量1、井田边界北以大阳井田为界南以四河井田为界东以长河井田为界西以三联钻孔连线为界井田南北走向9.7km，东西宽7.0km，面积67.9km22、地质储量的计算依据地质精查报告所提供的3号煤层底板登高线储量计算图为准，采用地质均段法。
计算公式：Q＝S*M*DQ——储量（KT）S——块段平面投影面积M——块段平均煤层厚度D——容重（t/m3 ）1.45附：矿井工业储量分级表3、可采储量的计算Z k＝（Z-P）CZ k－－矿井可采储量万吨Z——矿井工业储量万吨P——矿井永久性保安煤柱损失C——采区回收率附：矿井可采储量计算表第三章矿井工作制度及生产能力1、矿井工作制度本矿井实行“三八”工作制。
每天两班生产，一班准备。
每天净提升时间为14小时，矿井设计工作日为300天。
2、矿井生产能力及服务年限公式T＝Z K/A*KT——矿井设计服务年限Z K——矿井可采储量K——储量备用系数（取1.4）A——矿井设计生产能力（150万吨/年）T＝15793.28/（150*1.4）=75年第四章井田开拓1、井筒位置、形式及数目开凿三个井筒，主斜井落平标高为+730m，落平后沿煤层做下山至+640水平与南、北翼大巷相连；附井在+640m水平落平，做+640m 水平石门与南北翼大巷相连。
这种开拓方式有利于井下煤流运输胶带机化。
井口位置设于史村东约200m处，主斜井标高位+824m，附斜井标高为+816m，两井筒相距70m，单水平开采。
在+640m水平主石门与大巷相交处北车120m处开一个回风立井。
附:井筒特征表2、开采水平布置运输大巷布置根据调查了解，晋局现有生产矿井主要运输大巷均布置在三号煤层底板岩石中，距三号煤层20m左右。
据矿方反映，由于距煤层太近，巷道压力较大，造成巷道维护困难。
故将辅运大巷布置在煤层底板下30米的岩层中。
●井底车场形式的确定本矿井为斜井石门开拓，煤流系统为胶带运输机连续化，所以仅考虑辅助运输系统的井底车场形式。
根据附斜井所处位置及与+640水平辅运石门的关系，并考虑到本井筒采用串车提升，并且不再延伸故采用平车场形式。
附井车场只负担材料、设备、人员等辅助运输，调车间单，辅助运输量少，车场通过能力完全能满足辅助运输要求。
附：井底车场示意图3、盘区尺寸及开采顺序●盘区尺寸盘区设计的指导思想是：尽可能正常综采工作面沿走向的长度，延长综采工作面连续作业的时间，以减少工作面搬家次数。
工作面回采时间越长，工作面单产和综采设备的利用率越高，经济效益愈好。
他对矿井的生产技术面貌和经济效益有较大的影响。
对于机械化程度很高的矿井更为重要，为此遵循下列原则确定盘区。
1)生产集中，盘区生产能力大。
2)盘区吨煤费用低。
3)盘区巷道掘进率低。
4)盘区准备时间短。
5)煤炭损失少，盘区回采率高。
6)便于管理7)有利于盘区接替，盘区服务年限长。
8)盘区生产系统可靠。
由以上几点确定为长壁开采的巷道布置系统，盘区生产能力100——200万吨/年，盘区长度2000——2500m，同采工作面数目1——2个。
4、矿井开拓方式开拓方式在井田走向中部自地面向下开拓一对斜井，主井1、附斜井2。
主斜井落平标高为+640m，倾角16度。
落平后做+640m水平石门。
然后在+640m水平做南北辅运大巷向两翼延长。
附井落平标高为+640m，倾角20度。
落平后做附井井底车场4，主石门5与南北辅运大巷贯通。
为加快进度同时在贯通点北侧约200m处开拓回风立井8、总回风道5。
开拓盘区石门14、盘区轨道上山、盘区胶带机6、盘区总回风9。
当上述工程完成后即可由盘区辅运大巷掘行人进风斜巷12、运料斜巷11进入煤层，并沿煤层掘采区皮带巷10、采区回风巷13，最后沿煤层在走向掘进开切眼即可进行回采。
●通风系统新鲜风流由地面经主、附井→南北辅运大巷→盘区石门→辅运上山→进风行人斜巷→采区胶带机巷→→工作面清洗工作面后的污风流由回采工作面→采区回风巷→盘区总回风巷→总回风巷→中央回风立井→地面●运料系统附井→附井井底车场→主石门→南北辅运大巷→盘区石门→辅运上山→运料斜巷→工作面●运煤系统工作面→采区胶带机巷→盘区胶带机巷→煤仓→主井→地面第五章采煤方法1、采煤方法的选择该井田煤层倾角平缓，赋存稳定，地质构造和水文条件简单，三号煤层厚度为3.1～3.45m，平均厚3.37m，属近水平煤层，适合采用综合机械化开采。
2、采煤机械选型与配置支架三号煤层顶板一般为粉砂岩或泥岩，伪顶为薄层炭质泥岩及泥岩，厚0.1m左右，水平层理发育，质软；直接顶为粉沙岩、泥岩，质较坚硬，层理发育，受压破碎，厚1～2m；老顶为中厚层中粒砂岩，斜层理发育，一般厚8m；底板为粉砂岩及细岩，厚2.0m左右。
从生产矿井所获资料，伪顶、直接顶随煤层开采后既冒落，老顶在开采后3～5天既自然零星冒落，工作面每推进4～6天出现一次周期来压。
顶板压力大时有底鼓现象。
底板抗压强度大于17kg/cm2。
支架采用4550型支撑掩护式液压支架。
该型号支柱初撑力为63.33T，整架为253.32T，整架平均工作阻力为406.78T。
周期来压期间整架的最大时间加权平均工作阻力为425T。
该型号支撑掩护式支架适合于该煤田地质条件。
根据工作面条件，属中等稳定顶板，老顶有周期压力，来压步距10～14m，再结合生产矿井使用情况，故综采工作面采用BC400——17/35液压支架。
支架高度1.70～3.50m，工作阻力400T，初撑力314T，基本满足综采面技术要求。
采煤机本井田煤质较硬ｆ＝３.８，估算采煤机切割单位体积的煤的比能耗为ＨＷ＝１.４ｋｗｈ／ｍ３，采煤机割煤时的千因素度为４.０ｍ／ｍｉｎ，则电机功率估算为Ｎ＝６０ＭＳＶＨＷ＝６０×３.１×０.６×４.０×１.４＝６２５ｋｗＭ--采高ｍＳ--截深ｍ取０.６Ｖ--牵引速度ｍ／ｍｉｎＨＷ--比能耗ｋｗｈ／ｍ３根据采煤机功率，选用ＡＭ--５００型双滚筒可调高无链牵引采煤机，采高１.３～４.５ｍ，适应煤层硬度ｆ≤４.５。
滚筒直径１.３～２.４ｍ，电机功率２×３７５ｋｗ。
●工作面运输机根据工作面出煤量，选用ＳＧＺ--７６４／２６４型双边链刮板运输机，运输能力９００ｔ／ｈ，电机功率２×１３２ｋｗ，长度２００ｍ。
３、工作面长度及年推进度●工作面长度回采工作面产量和效率随工作面长度的增加而获得较好的技术经济指标，在技术水平提高的基础上，在地质条件可能下，已增加工作面长度为好，再参考以下几点：１)与工作面运输机允许长度相适应。
２)有利于发挥采煤机的效能。
３)有利于提高工作面的单产和效率。
综上所述，结合本井田３号煤层工作面的开采条件，设计决定综采工作面长度为２００ｍ。
●回采工作面年推进度Ｌ１＝tｎｓφＬ１--回采工作面年推进度米／年t--矿井工作日数天ｓ--循环进度米／个φ--循环工作延误系数０.７～１.０ｎ--昼夜完成的循环数目Ｌ１＝３００×７×０.６×０.８＝１００８米／年回采工作面的生产能力及采区同时生产工作面数目回采工作面年生产能力Ｑ＝ｍｌＬ１ｒｃ吨／年Ｑ--回采工作面年生产能力吨／年ｍ--回采工作面采高米ｌ--回采工作面长度米ｒ--煤的容重吨／立方米ｃ--工作面的回采率≥７５％Ｌ１--工作面年推进度米／年Ｑ＝３.３３×２００×１００８×１.４５×７５％＝７３００６９.２吨／年＝７３万吨／年采区同时生产的回采工作面个数由于本井田地质构造简单，煤层较厚，采高大于２米，综采队年产量可达７３万吨／年，故采区内只需布置两个综采工作面，备用一个综采工作面即可满足要求。
